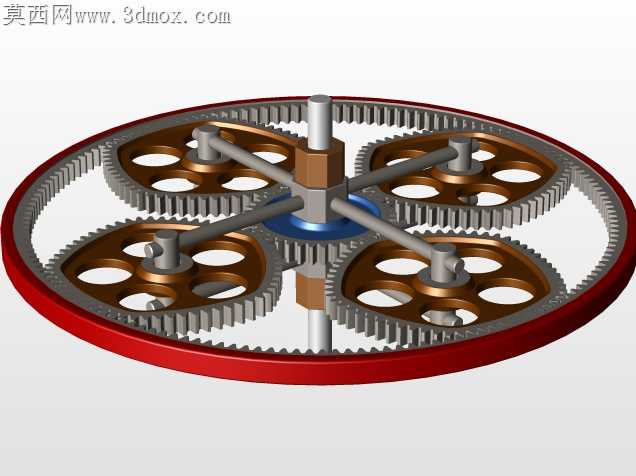

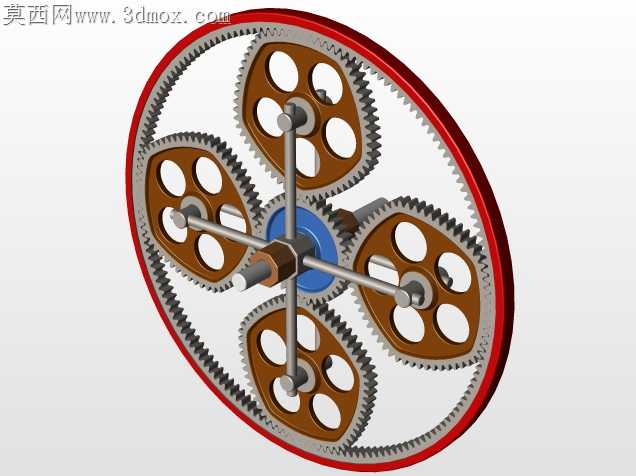

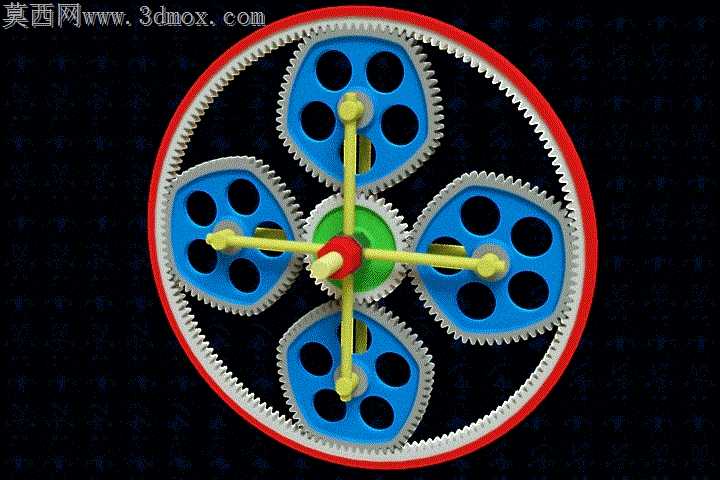

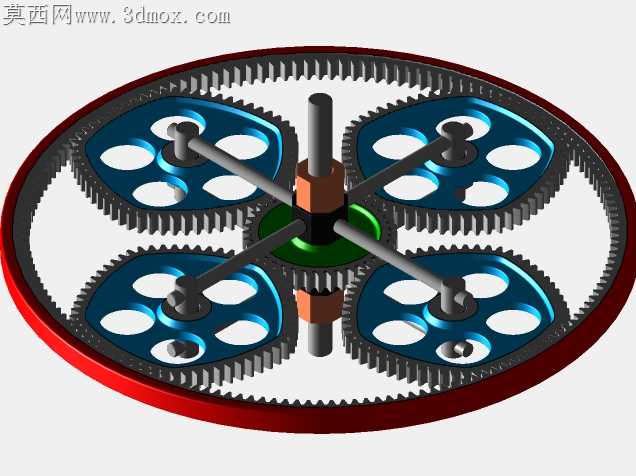

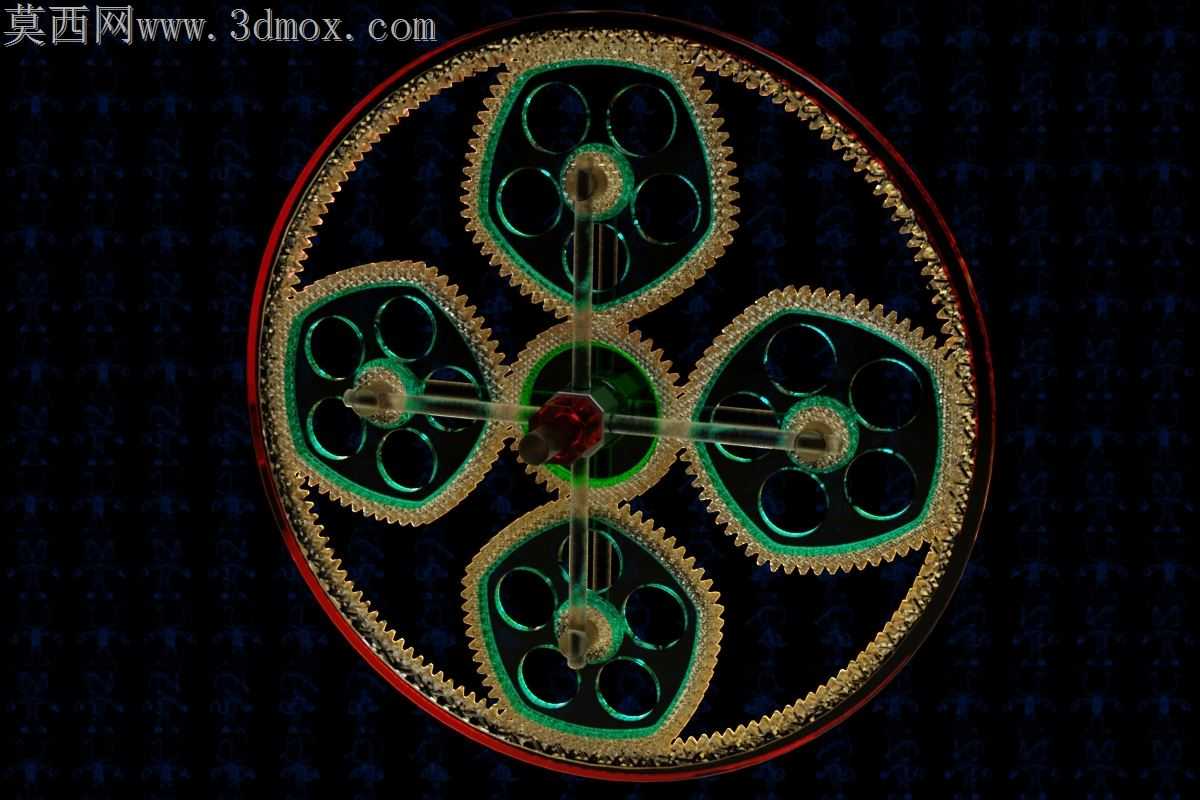

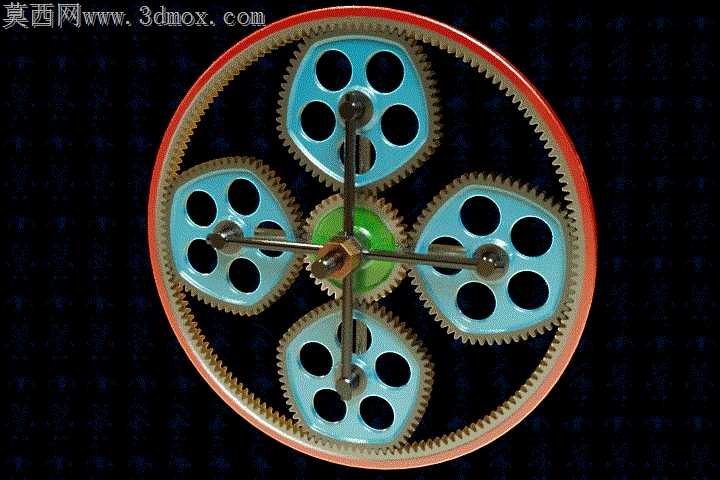

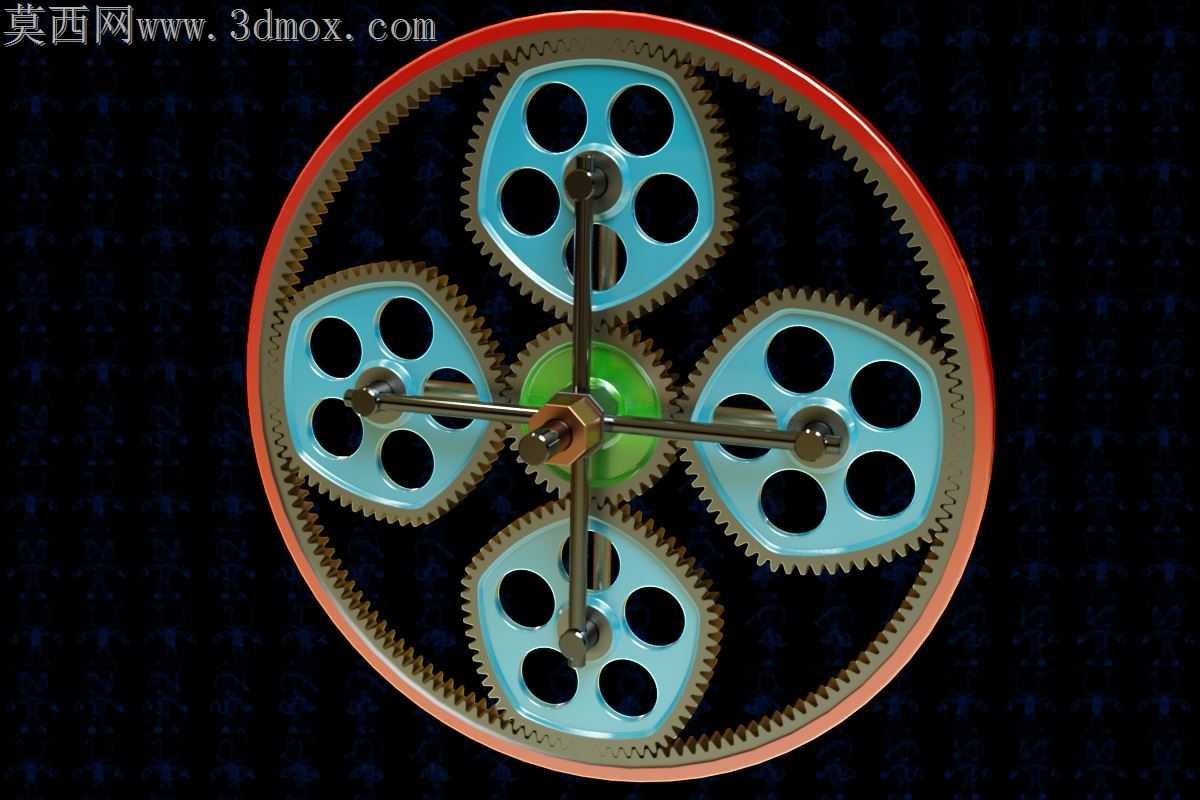

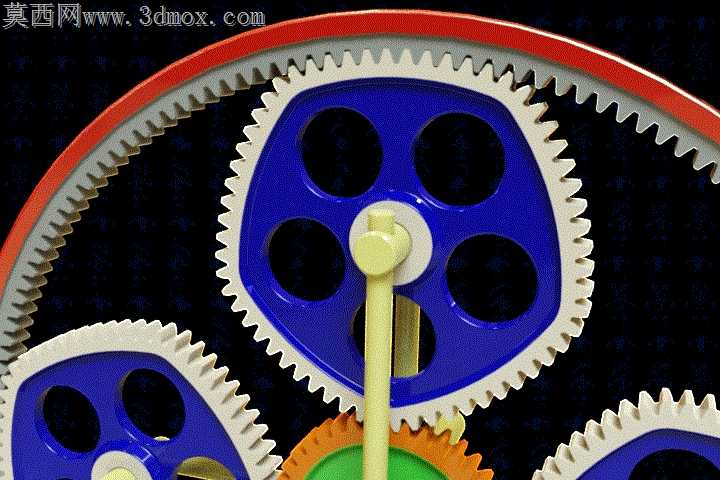

非圆行星轮系的装配公差控制一直是小批量试制阶段的核心痛点,常规圆形行星轮的中心距偏差可通过齿侧间隙补偿,但Reuleux五边形行星轮的节曲线为非圆轮廓,齿槽位置随转角连续变化,哪怕0.02mm的中心距偏移,都会在特定啮合相位出现卡滞或侧隙突增的问题。这套轮系在行星架的轴孔定位上做了针对性调整,五个行星轮的安装轴采用同基准一次装夹加工的工艺方案,轴肩端面与内齿圈基准面的平行度公差控制在0.01mm以内,避免行星轮运转时出现端面偏摆蹭到内齿圈侧壁。轮齿的啮合接触区调试没有沿用圆形齿轮的涂色法常规流程,而是针对五段圆弧节曲线的五个啮合相位分别做接触印痕检测,每段啮合区的接触斑点长度控制在齿宽的60%以上,位置偏向齿面中部靠近节圆处,既避免重载时齿顶边缘接触引发崩齿,也不会因接触区过于靠近齿根导致弯曲应力集中。行星架的辐条采用等截面直杆结构,没有做多余的减重挖孔,是考虑到非圆轮传动时的径向力随转角周期性波动,辐条的抗弯刚度直接影响行星轮的中心距稳定性,若盲目减重会导致高速运转时行星架产生弹性形变,进一步放大啮合冲击。中心的绿色惰轮与五个行星轮的啮合相位做了错位排布,相邻行星轮与惰轮的啮合点间隔72度,刚好匹配五边形的转角周期,能抵消部分径向力的波动幅值,降低运转时的振动噪音。内齿圈的轮缘厚度做了等强度优化,非圆啮合过程中内齿圈不同位置的受力存在差异,对应轮缘位置的壁厚随受力大小做了微量调整,既控制整体重量,也避免局部应力过大导致齿圈变形。行星轮上的减重孔采用对称排布的圆孔结构,孔边做了R2的圆角过渡,没有采用异形减重孔,是考虑到粉末冶金成型时的脱模便利性,圆孔的成型精度更高,也不会在孔边产生应力集中点。装配时的预紧力控制也有讲究,行星轮轴端的锁紧螺母采用定扭矩扳手拧紧,扭矩值根据非圆轮的最大径向力换算得出,既保证轴承游隙处于合理区间,也不会因预紧力过大导致轴承运转温升过高。这套轮系的结构设计完全围绕非圆传动的特殊工况做适配,没有照搬常规行星减速器的成熟结构,每一处细节调整都对应非圆轮廓带来的特有传动问题,能直接用于非圆齿轮传动的教学实训,也可作为特殊工况下间歇传动机构的设计参考。
