搅拌机用铸造结构安装基座设计

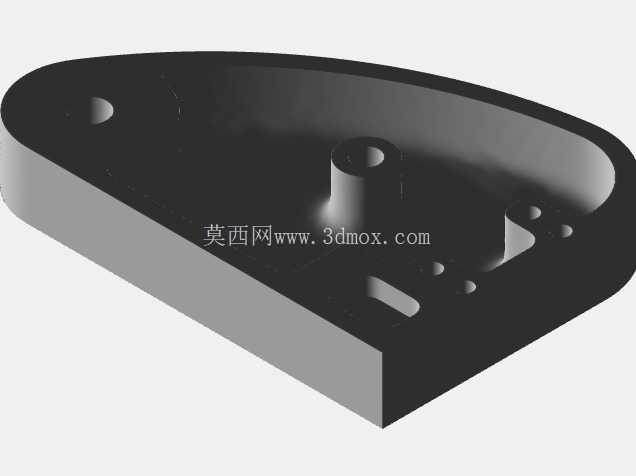

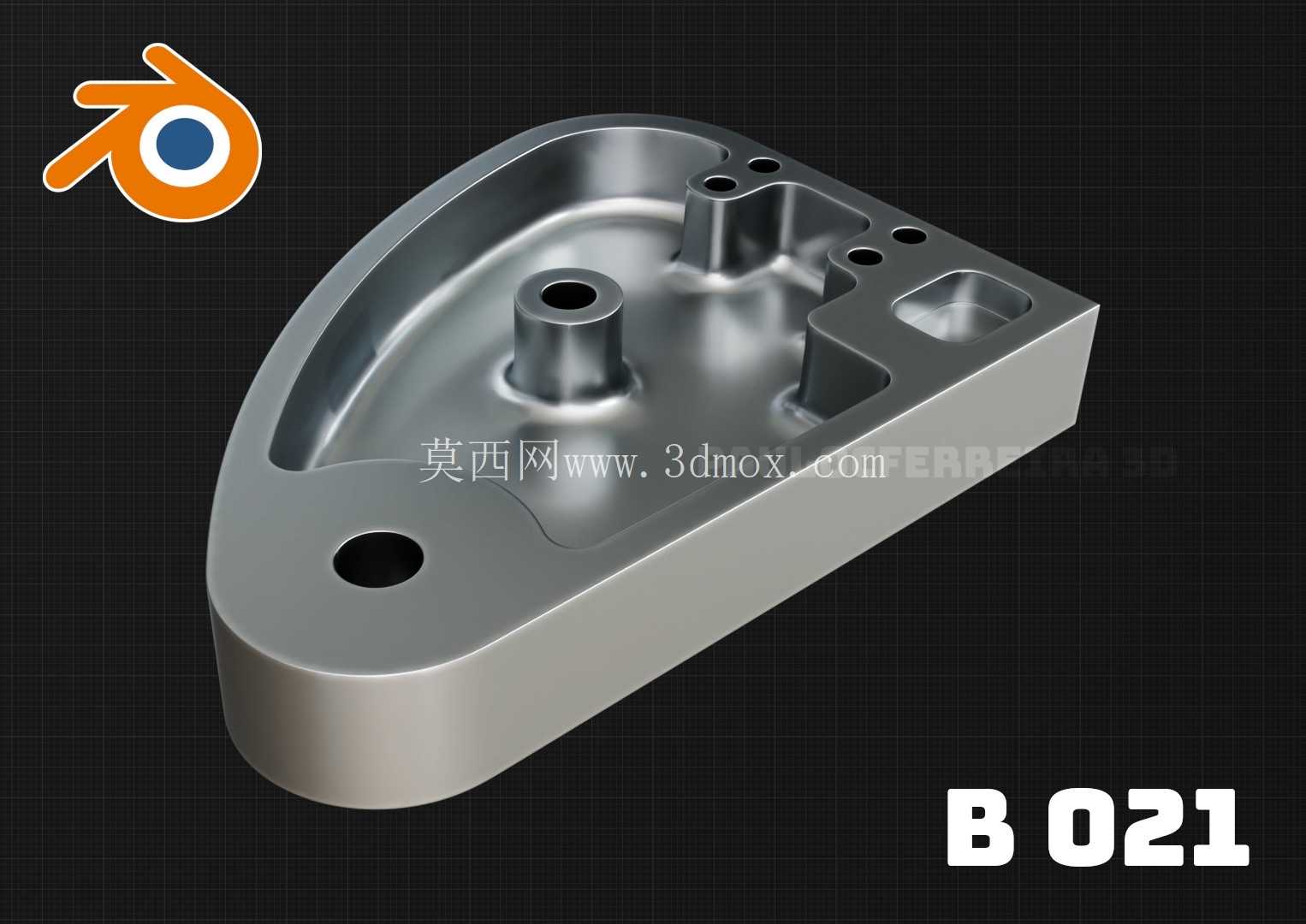

　　在中小型搅拌设备的结构设计环节，安装基座是整台设备动力传递、载荷承载的核心基础部件，直接决定搅拌作业时机身的稳定性与长期运行可靠性。这类基座多用于食品配料搅拌、小型化工原料预混、实验室制剂搅拌等场景，作业时需要承受搅拌轴转动带来的径向扭矩、物料翻腾产生的交变载荷，以及电机运行传递的持续振动，因此结构设计时需要优先考虑刚性与安装适配性的平衡。从结构形态来看，该基座采用半封闭的异形轮廓设计，主体为带一定厚度的块状铸造结构，边缘做了圆弧过渡处理，避免铸造应力集中导致的部件开裂，同时也能减少安装作业时的边角磕碰风险。

　　基座顶面设置的中心凸台是核心安装位，凸台内预留的通孔用于穿装搅拌轴的支撑轴承座，凸台的高度经过精确核算，既可以为轴承提供足够的支撑面，保证轴承装配后的同轴度，又能避免凸台过高增加不必要的整体重量，减少铸造时的材料消耗。凸台周边分布的多组不同规格的小孔，分别对应电机固定、搅拌腔体连接、传感器安装等不同功能需求，孔位的排布完全匹配对应型号搅拌机的装配尺寸链，安装时不需要额外进行孔位二次加工，能够直接适配标准件的装配公差要求。基座侧面开设的长条形槽位，是为设备内部的线路排布、传动带张紧调节预留的操作空间，日常维护时不需要完全拆解基座就可以完成线路检修、传动件松紧调整的操作，大幅降低后期运维的工作量。

　　设计这类铸造基座时，首先要结合搅拌设备的额定载荷计算基座的最小壁厚，保证在满负荷搅拌作业时，基座不会出现形变导致搅拌轴偏摆，同时要兼顾铸造工艺的可行性，所有的转角位置都设置了符合铸造工艺要求的圆角，避免浇铸时出现冷隔、缺料等缺陷，壁厚的过渡也采用平缓渐变的方式，防止铸件冷却时因为壁厚差过大产生缩孔、裂纹。安装边界方面，基座的底部为完全平整的加工面，能够与设备的底架或者安装平台完全贴合，底部轮廓的长宽尺寸经过匹配设计，既可以适配常规的台式搅拌机安装台面，也能满足支架式安装的固定孔位跨距要求，不需要额外加装过渡连接板就可以完成固定。

　　基座的整体高度控制在合理范围内，在保证支撑强度的前提下，尽可能降低设备的整体重心，减少搅拌作业时的整机晃动幅度，尤其是在处理高粘度物料时，更低的重心能够大幅提升设备运行的平稳性，降低振动产生的噪音。从实际应用的角度来看，这类铸造结构的基座相比焊接式基座，具备更好的减震性能，铸件本身的材料阻尼特性能够吸收大部分电机和搅拌轴传递的振动，避免振动传递到安装台面引发共振，同时铸造件的一体性更好，长期使用不会出现焊接部位开焊、变形的问题，使用寿命更长。在结构细节处理上，基座的所有安装孔位都设计了对应的沉台或者凸台，一方面能够保证紧固件安装后不会突出基座表面，避免干涉其他部件的装配，另一方面也能增加孔位周边的材料厚度，提升螺纹连接的强度，防止频繁拆装导致孔位滑丝。针对搅拌作业可能存在的物料溅落、清洁需求，基座的表面没有设计多余的凹槽或者死角，日常清洁时可以直接擦拭表面，不会积存物料残渣，符合食品、医药类搅拌场景的卫生清洁要求。在进行三维建模时，这类零件需要重点关注各个安装孔位的位置度公差，以及中心凸台与底面的垂直度要求，这些形位公差直接决定后续装配时搅拌轴的转动精度，如果凸台与底面垂直度超差，会导致搅拌轴转动时出现偏摆，不仅会加速轴承的磨损，还会出现搅拌桨刮蹭腔体内壁的问题，影响设备的正常使用。同时建模时需要充分考虑铸造拔模斜度，所有的竖直面都设置了符合工艺要求的拔模角度，保证铸件能够顺利从模具中脱出，不需要后续进行大量的机加工修正，降低零件的生产制造成本。
