三耳带衬套径向支撑连接结构件

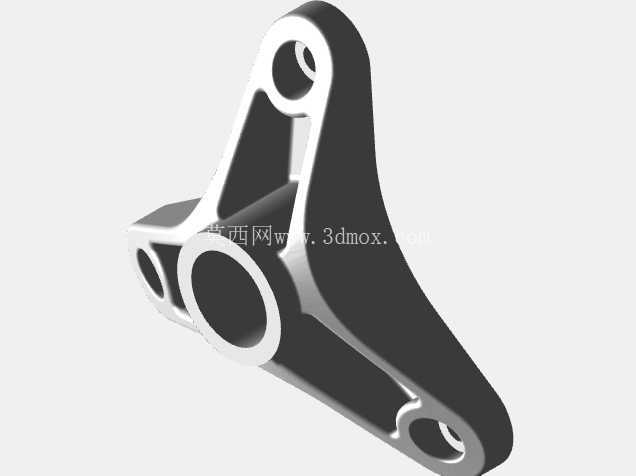

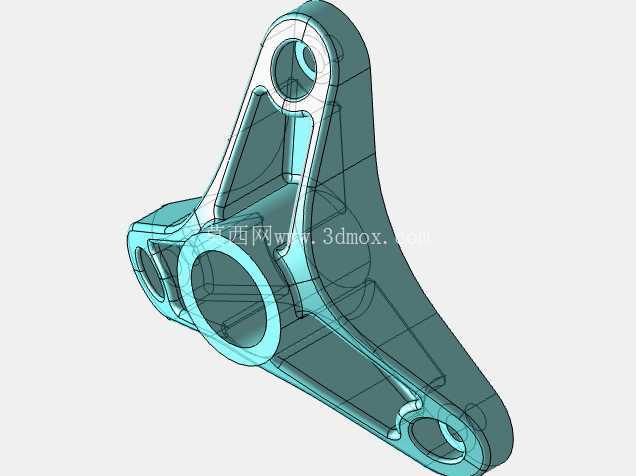

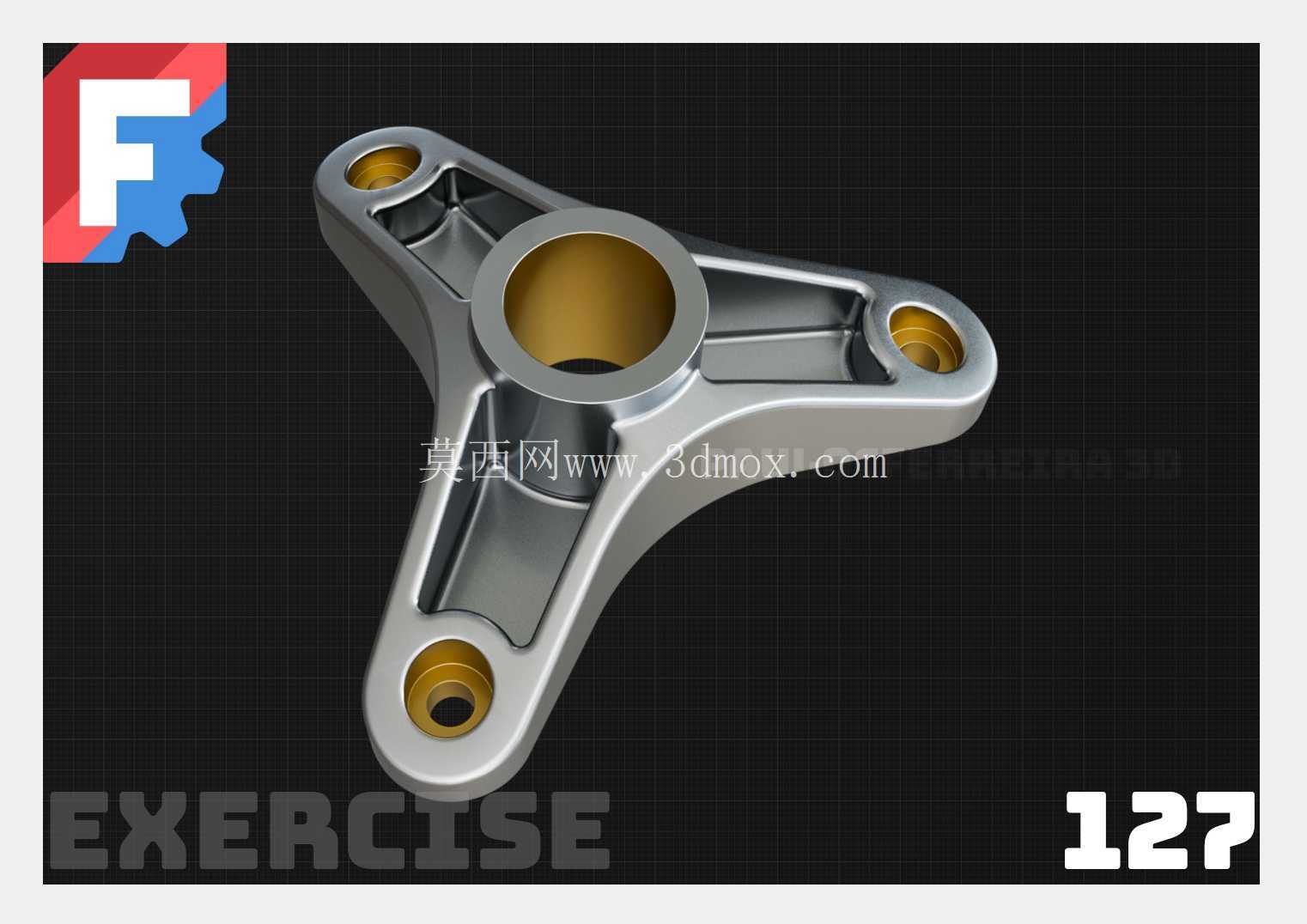

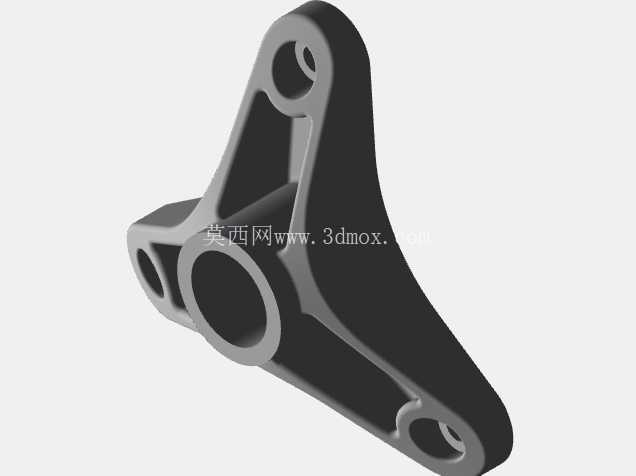

　　该三角支撑类连接构件，核心应用场景集中在中低载荷的动力传递与机构铰接环节，常见于轻工自动化设备的连杆传动端、小型动力机具的输出轴支撑位、健身器材的转动关节衔接处，也可作为改装类非标设备的辅助支撑座使用，承担径向载荷分散、多方向安装点位固定、轴类零件同轴定位的核心作用。构件中心为带贯通内孔的轴套结构，内孔预留了衬套压装余量，实际装配时可根据对接轴的材质、转动频率选择铜基衬套、含油轴承或直接作为光轴的滑动配合位，内孔与外圆的同轴度公差可控制在IT7级区间，满足中低速转动场景的跳动要求。

　　三个沿周向120°均匀分布的安装支耳，每个支耳末端都设计了带沉台的贯通安装孔，沉台结构可容纳螺栓头部或螺母，避免安装后紧固件突出支耳表面造成干涉，三个安装孔的中心距公差控制在±0.1mm范围内，可适配圆周均布的安装基座，安装时无需额外调整角度即可完成对位，降低现场装配的调校成本。从结构设计逻辑来看，三个支耳采用变截面过渡设计，靠近中心轴套的位置厚度更大，向末端安装孔位置逐渐收薄，同时在支耳与中心轴套的衔接位置设计了内凹的加强筋结构，既避免了直角衔接带来的应力集中问题，也在控制整体零件重量的前提下提升了支耳的抗弯强度，经受力模拟验证，单个支耳可承受不低于800N的径向拉压载荷而不产生塑性变形。

　　零件的整体外轮廓为圆角过渡，所有棱边都做了R0.5-R2的倒圆处理，既避免加工和装配过程中锐边划伤操作人员，也能减少铸造或注塑成型过程中的应力开裂风险。安装边界方面，该构件的中心轴套轴向长度略大于三个支耳的厚度，安装时轴套两端可分别贴合对接的基座端面，保证轴孔的轴向定位精度，三个支耳的安装面处于同一平面，平面度公差不超过0.05mm，安装后可与基座表面完全贴合，避免出现局部间隙导致的受力不均。实际使用中，该构件可根据应用场景选择不同的加工工艺，小批量试制时可采用铝合金铣削加工，表面做阳极氧化处理提升耐磨性；批量生产时可采用压铸或熔模铸造工艺，成型后仅需对中心内孔和安装孔做精加工即可满足使用要求，综合加工成本较低。

　　在机构运行过程中，三个周向均布的支耳可将中心轴套承受的径向载荷均匀分散到三个安装点位，相比单耳或双耳支撑结构，该结构的抗偏载能力更强，即使承受一定角度的倾覆力矩，也能保持轴孔的位置精度，避免轴类零件出现卡滞或异常磨损。需要注意的是，该构件的设计载荷为静载或中低频动载场景，不适用于高速重载的冲击载荷工况，若需应用在高载荷场景，可调整支耳厚度并更换为合金钢材质，同时对安装孔做镶套处理提升连接强度。
