移动式双缸工业空气压缩机结构设计

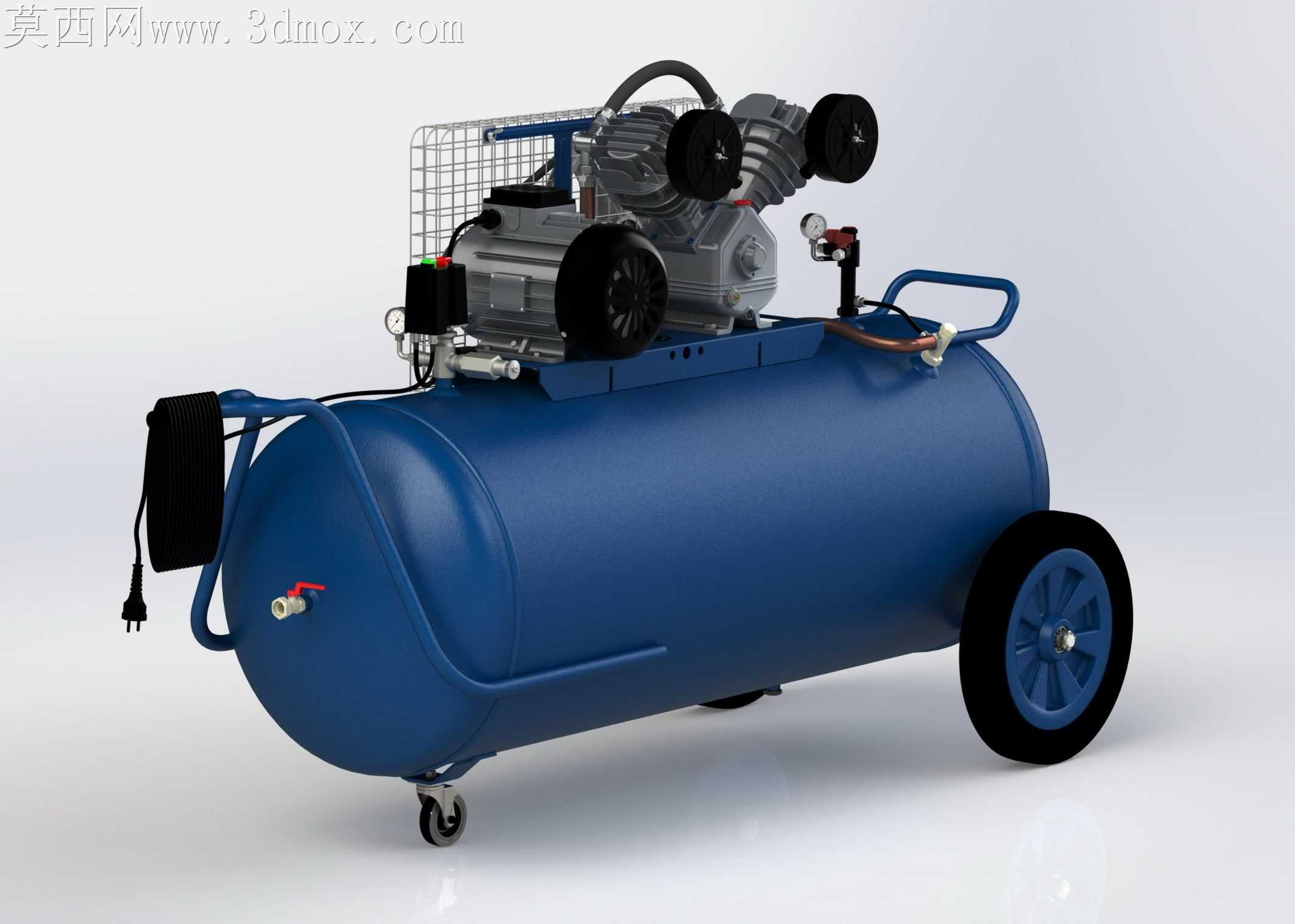

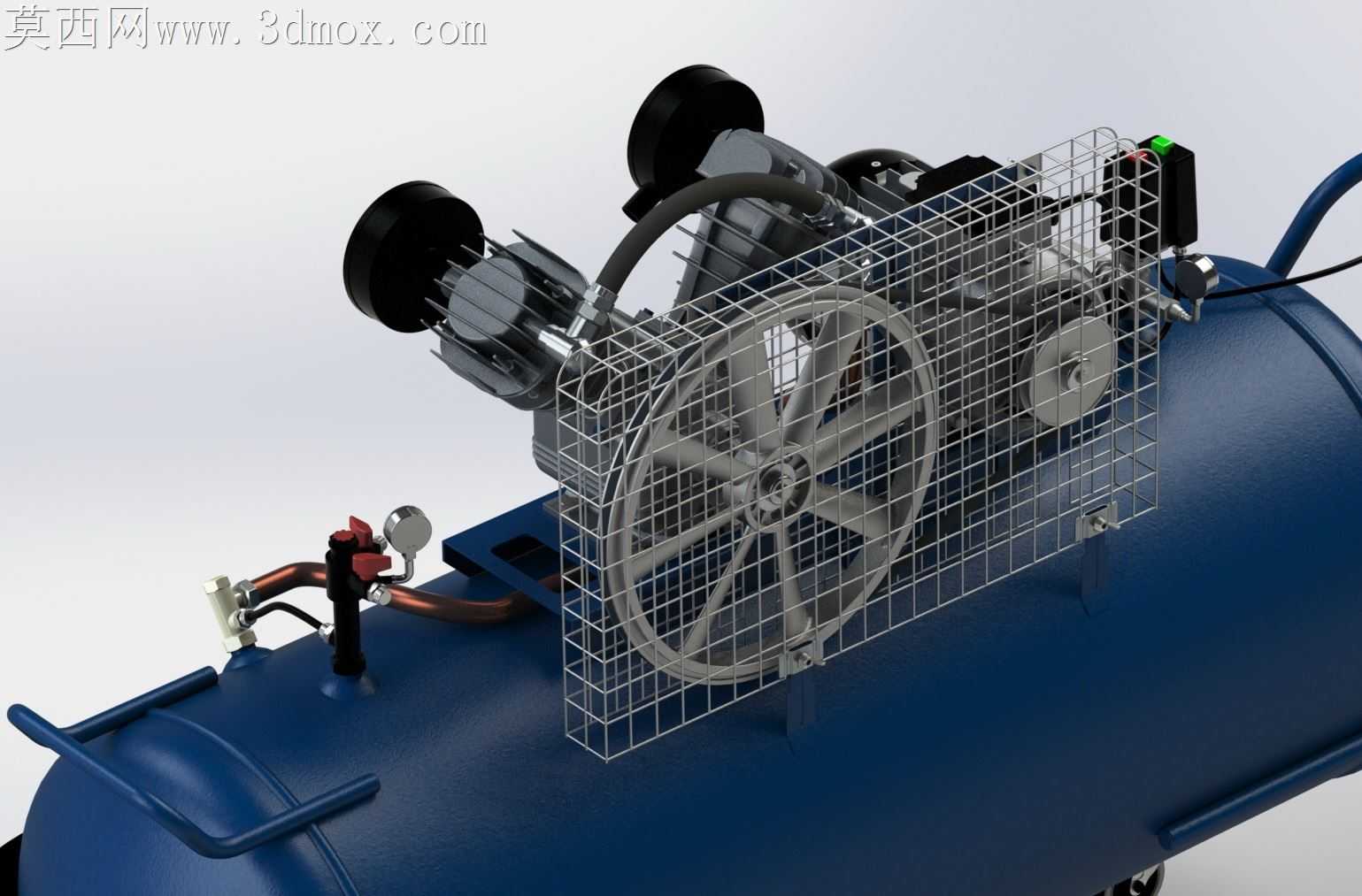

车间日常气动作业场景里，固定式空压机的管路铺设死角、临时工位供气不足一直是一线加工的常见痛点，这款移动式双缸空压机的结构设计，恰好围绕转场供气的实际需求做了针对性的适配处理。卧式储气罐采用长圆柱滚塑级曲面过渡，罐身两端的冲压封头做了15mm的圆弧收边，既避免尖锐棱边在车间转场时剐蹭工件、线缆，也能在罐体受内部气压循环载荷时分散应力集中点，减少长期使用后焊缝位置的疲劳开裂风险。罐身底部的支撑结构做了非对称布局，定向脚轮与万向带刹脚轮的安装座没有采用常见的平板焊接方式，而是用折弯成型的U型支架贴合罐身弧度满焊固定，支架与罐壁的接触位置预留了2mm的橡胶减震垫安装槽，能抵消压缩机组运行时的高频振动，避免脚轮轴承长期受振出现旷量，转场推行时不会出现轮体偏摆卡滞的问题。上部的双缸压缩机头与罐体的连接位置，没有直接将机头底座硬连接在罐身顶部，而是增设了一块8mm厚的减震安装板，板体与罐身之间垫有三层丁腈橡胶减震块，能过滤活塞往复运动产生的80%以上的高频振动，避免振动直接传导到罐体引发共振噪音，也能防止长期振动导致的机头连接螺栓松动。机头外侧的金属防护网采用快拆式卡扣固定，而非传统的螺丝锁付，日常清理散热片积尘、检查皮带松紧度时无需借助工具，10秒即可完成防护网的拆装，适配车间设备日常维保的快节奏需求。罐身侧面的推拉扶手做了12度的倾斜角度，扶手表面套有防滑橡胶套，推行时手腕无需过度弯折，配合大直径的实心橡胶行走轮，即使越过车间地面的电缆沟盖板、小型金属切屑堆也不会出现卡滞。罐体端部的排水阀采用斜向45度安装，而非垂直向下布局，日常排放罐内冷凝水时，积水不会顺着罐壁流到脚轮安装位置造成支架锈蚀，排水时接水容器也能轻松对准阀口，不会出现污水四溅污染车间地面的问题。机头位置的压力调节表、安全阀、排气快插接口都集中布置在扶手侧的操作区，操作人员站在推行位置就能完成压力调节、气管插拔、压力数值查看的操作，无需绕到设备另一侧，适配临时工位快速接气的作业需求。整机的管线排布全部沿罐身的预设走线槽固定，电源线、气压管路没有外露悬空部分，转场过程中不会勾挂周边的工件、工位器具，避免管线拉扯破损引发的安全隐患。
