双磁场环境下环形排布磁力驱动装置结构

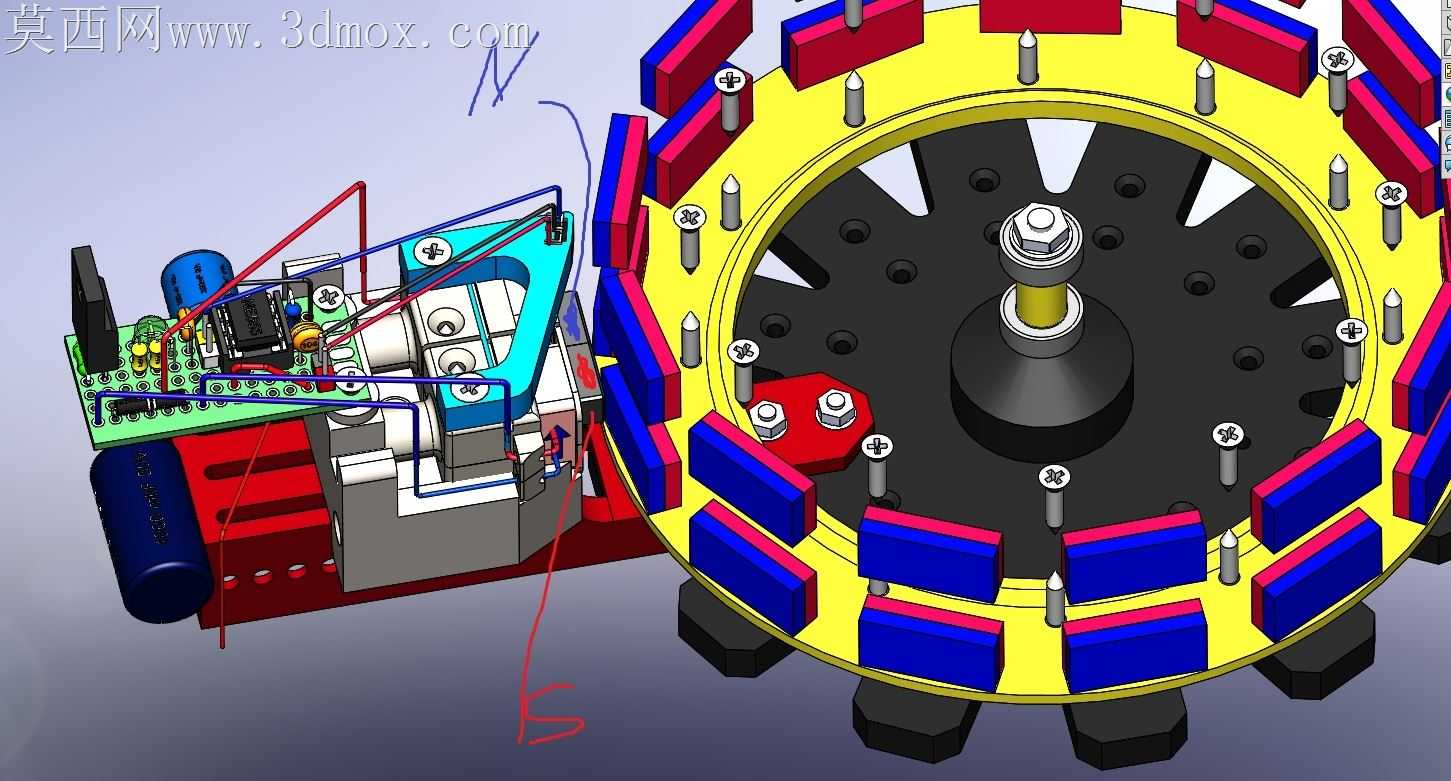

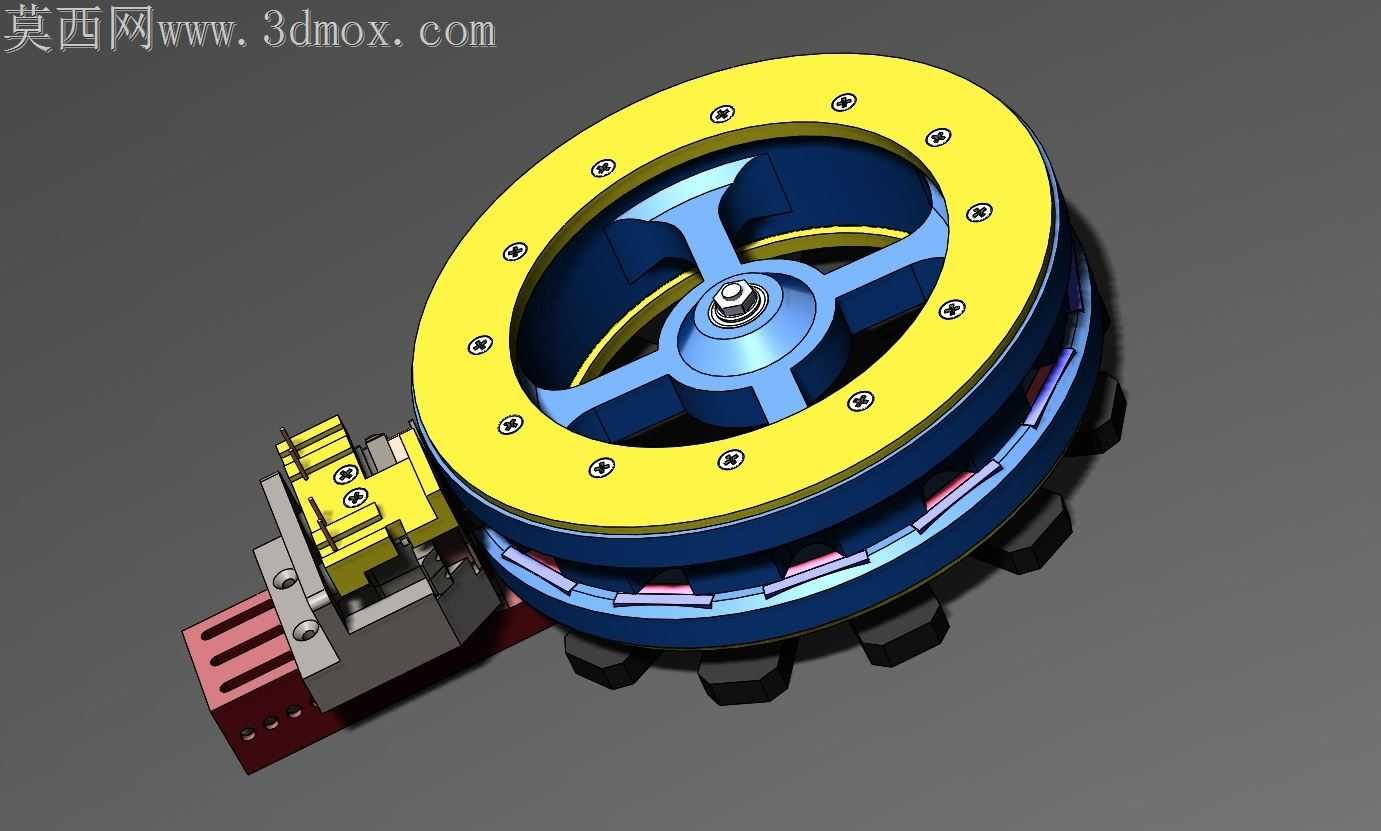

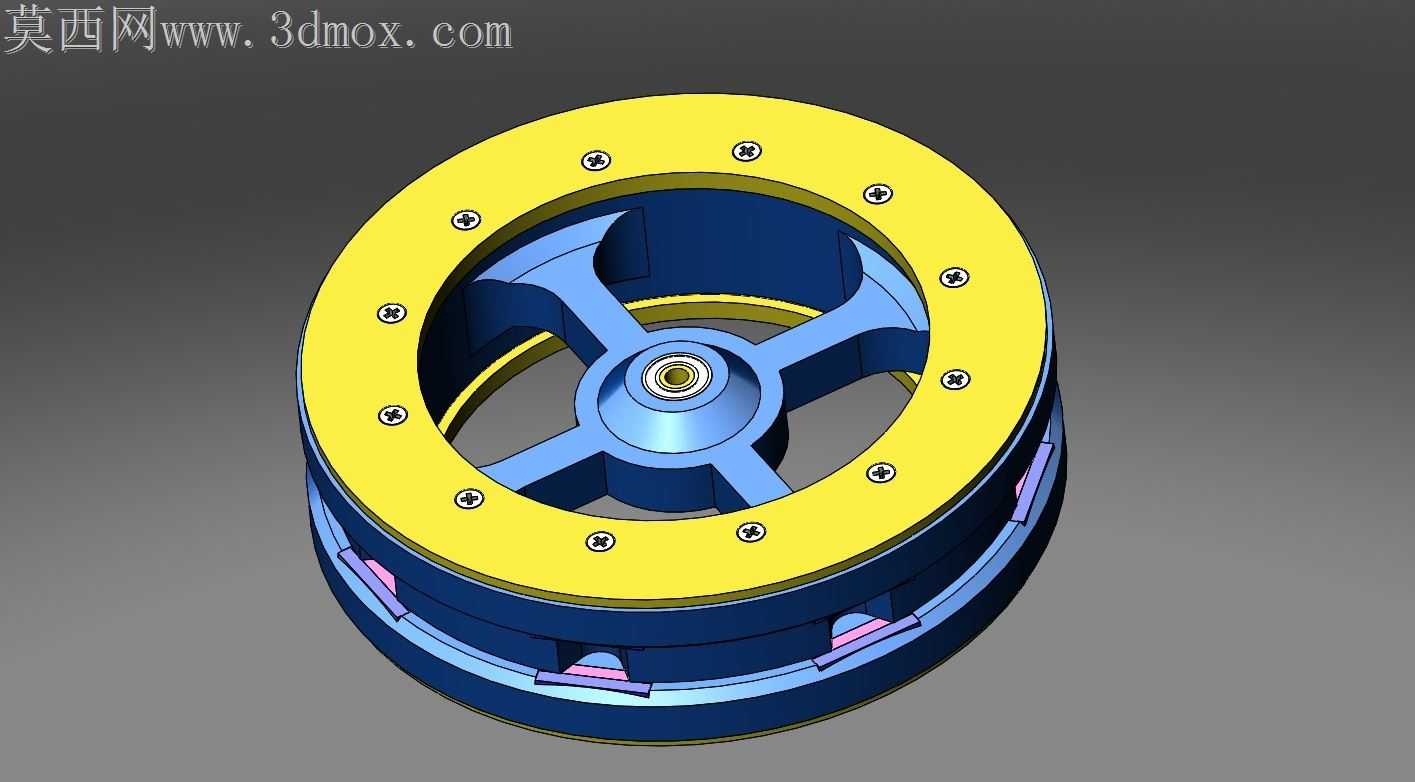

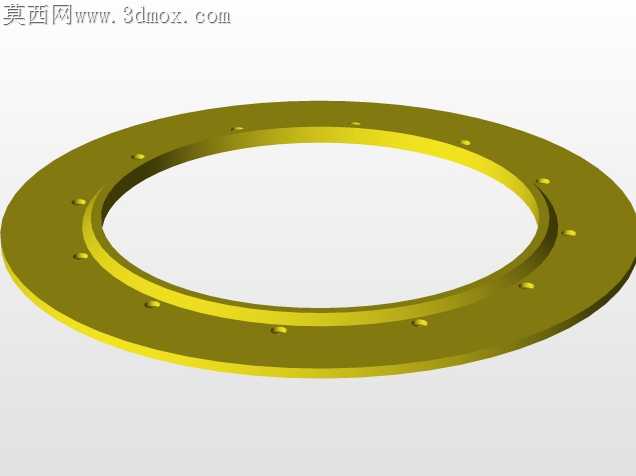

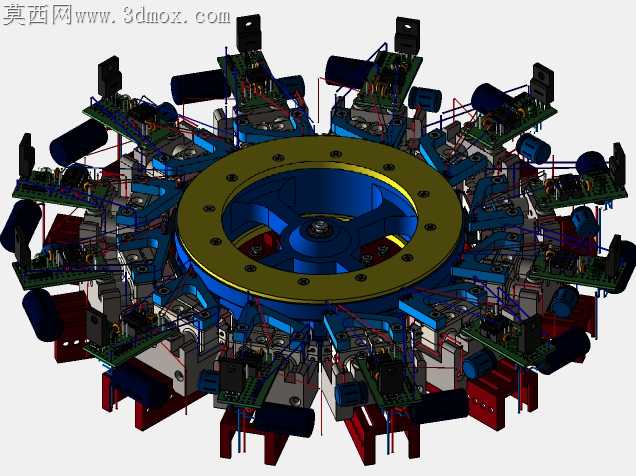

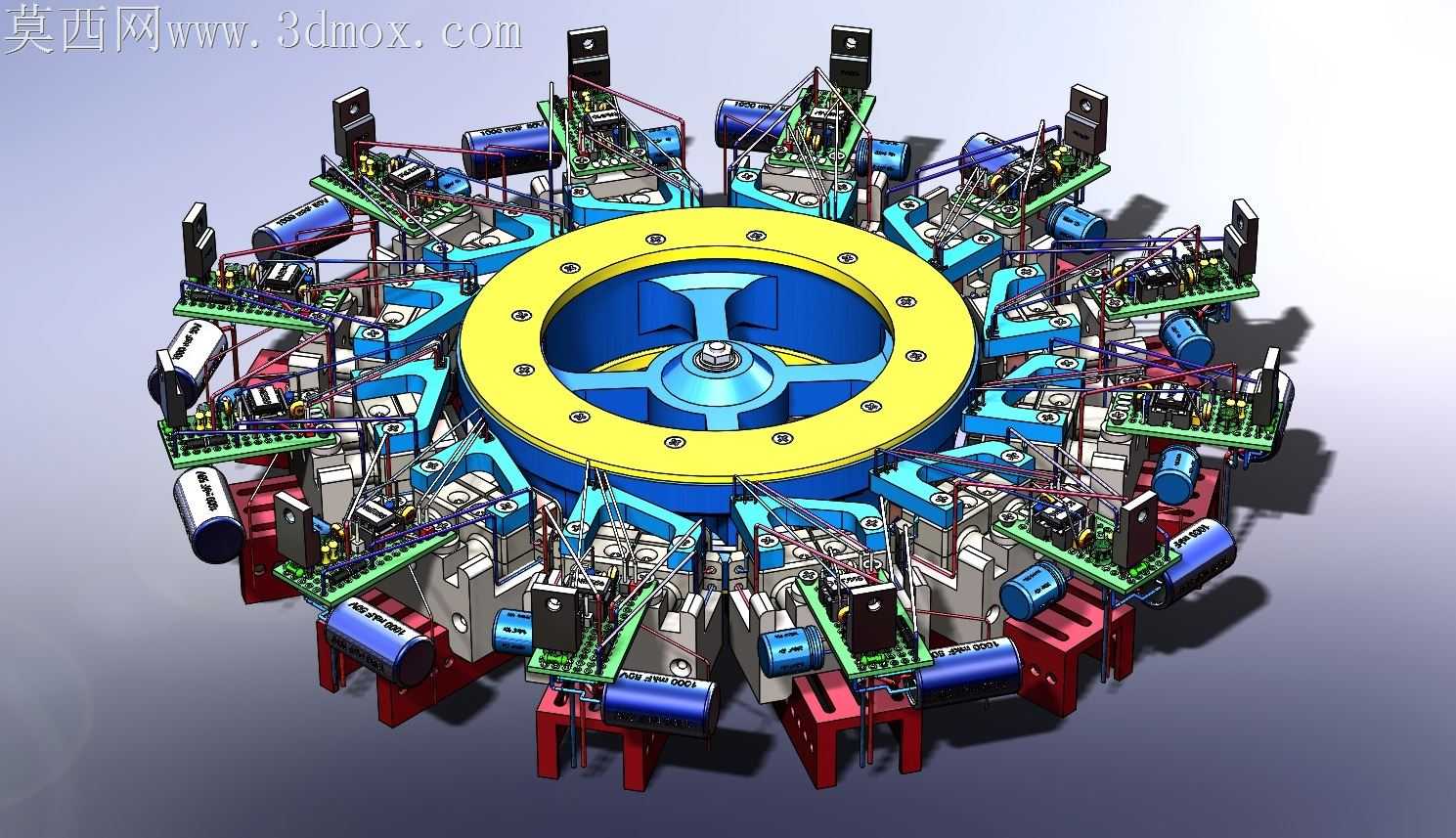

环形磁驱组件的周向同轴度偏差，是这类多单元磁力装置落地时最容易被忽略的加工适配隐患。十二个电磁驱动单元沿中心黄色法兰盘周向等距排布，每个单元的安装基面都和中心法兰的定位止口存在0.02mm以内的公差带要求，一旦单个支座的铣削深度超差，对应位置的电磁线圈和中心磁轭的气隙就会出现不均，直接导致周向磁拉力失衡，运转时出现周期性的径向脉动，轻则带来额外的振动噪音，重则让相邻单元的驱动信号出现干涉，拖慢整体响应速度。

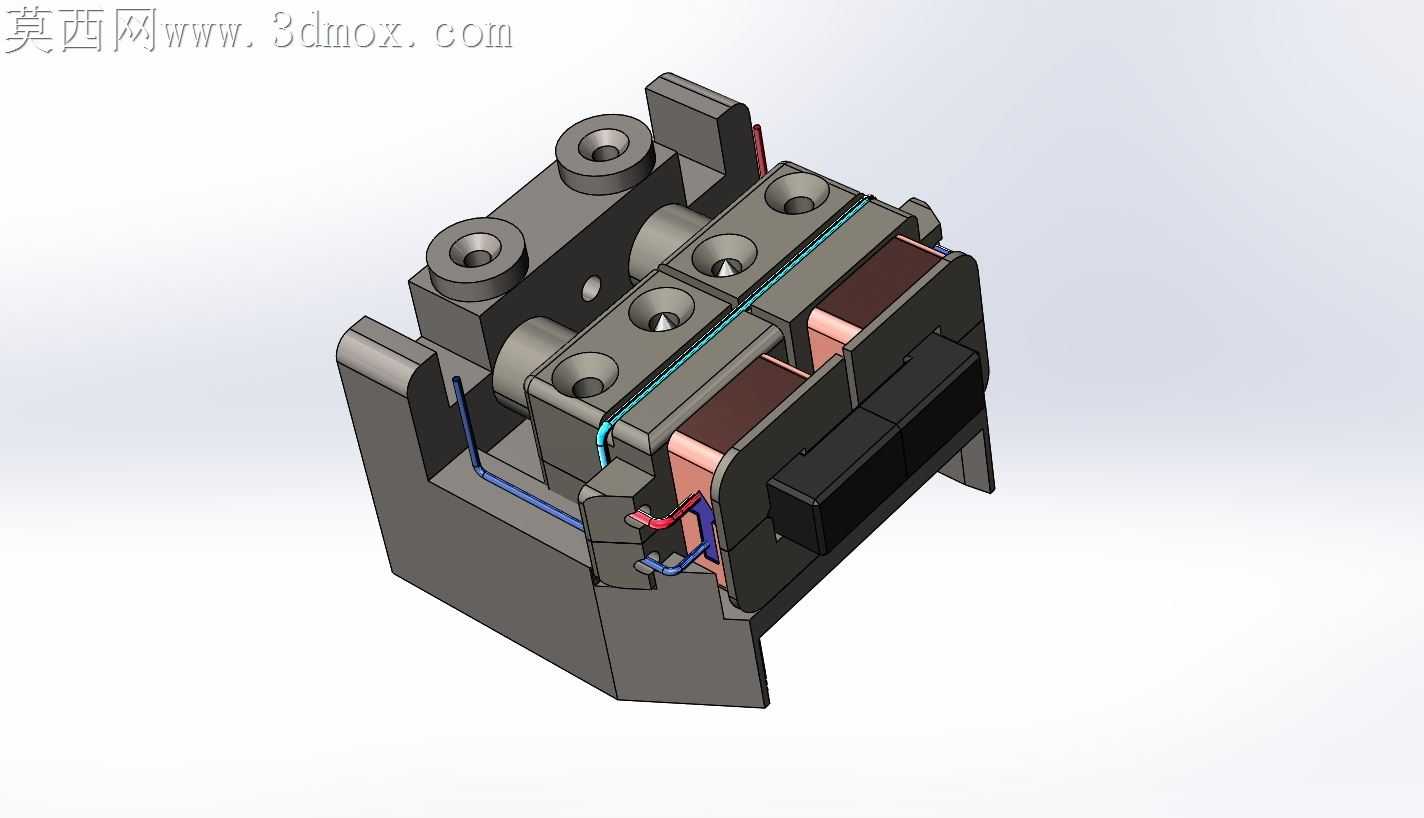

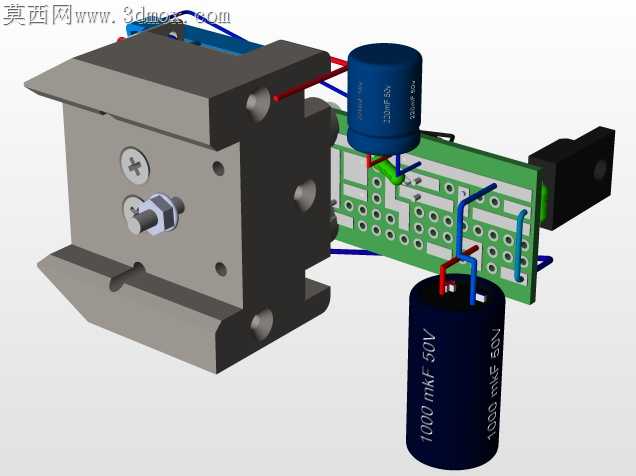

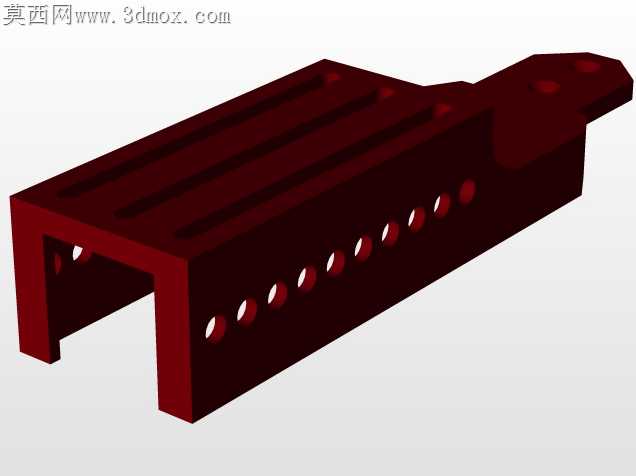

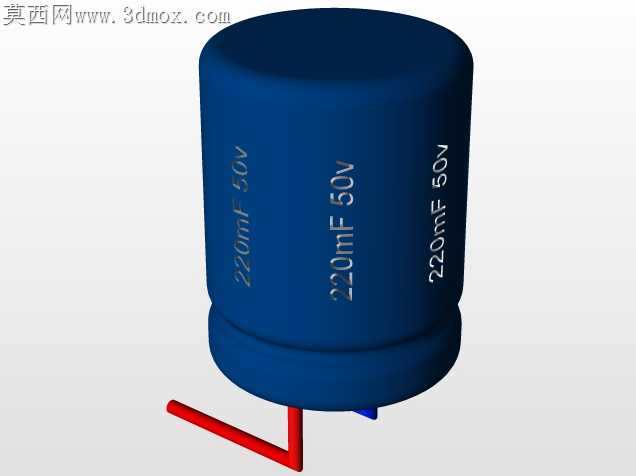

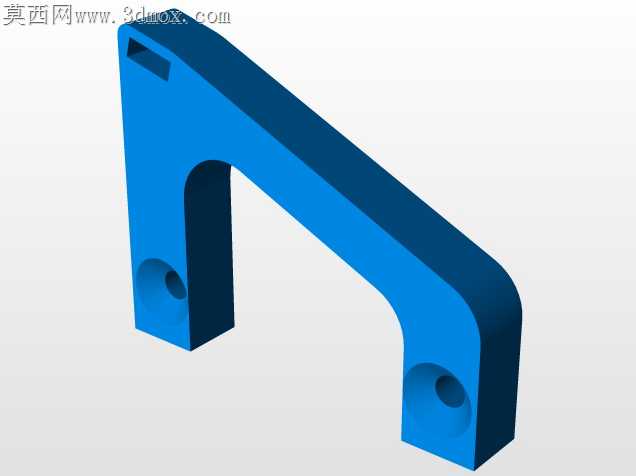

红色支撑座的沉孔深度没有做统一的等深设计，而是根据每个单元的线圈出线方向做了差异化的深度调整，靠近电路板走线侧的支座沉孔加深了1.2mm，刚好容纳线束外层的绝缘护套，避免装配时线束被支座端面压破绝缘层，同时也不用额外增加走线槽零件，减少了整体的零件数量。每个驱动单元尾部的电容元件和安装座之间预留了0.8mm的散热间隙，没有直接贴附在金属支座上，既避免了电容引脚长期受金属传导的振动出现脱焊，也能让运转时的空气顺着环形间隙带走线圈和电容产生的热量，不用额外加装散热风扇就能满足持续运转的温升要求。

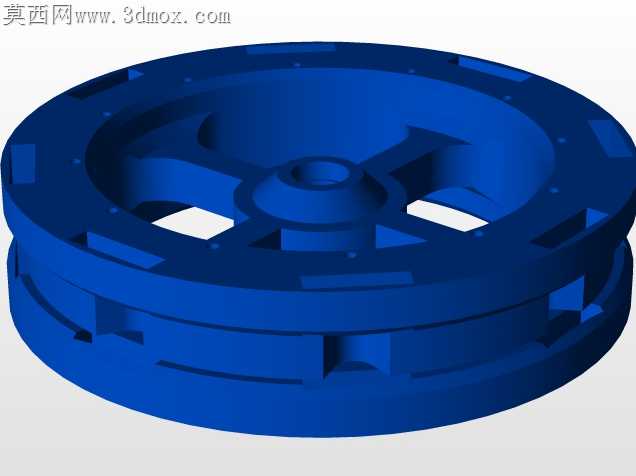

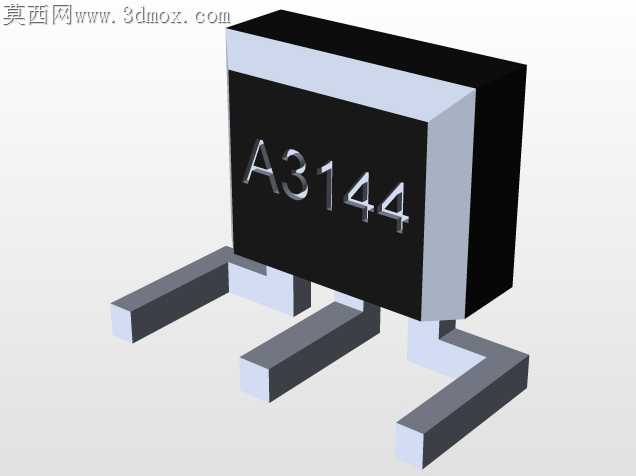

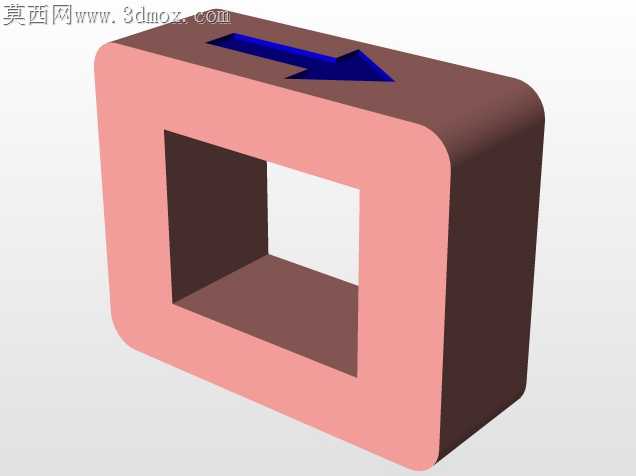

中心蓝色磁轭的曲面过渡处没有做尖锐的直角衔接，而是采用了R3的圆角过渡，一方面是铣削加工时可以减少刀具的应力集中，延长硬质合金铣刀的使用寿命，另一方面圆角过渡能让磁场在磁轭内部的传导更顺滑，减少直角处的磁滞损耗，提升磁能的利用率。每个单元末端的黑色传感元件的安装角度，都对应中心法兰上的螺栓孔位置做了1.5度的微调，让传感元件的检测面刚好对准中心转子上的感应凸台，不会因为法兰螺栓的装配遮挡检测光路，省掉了额外调整传感位置的工装工序。

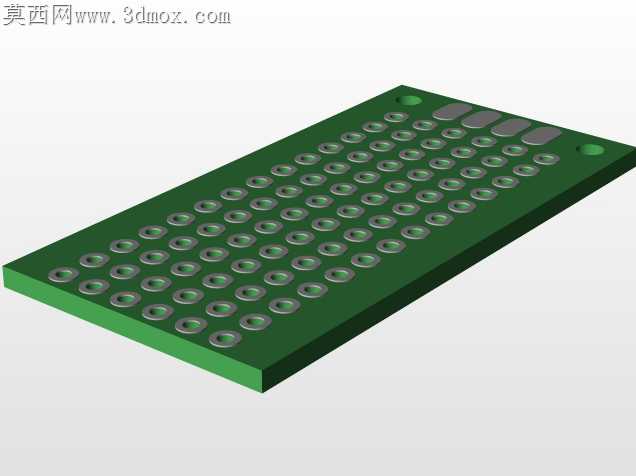

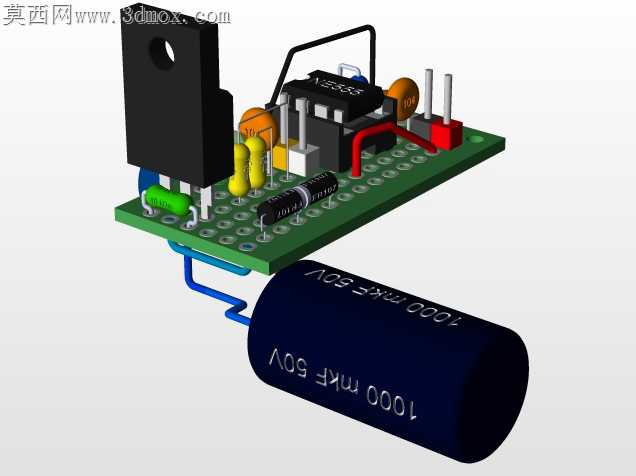

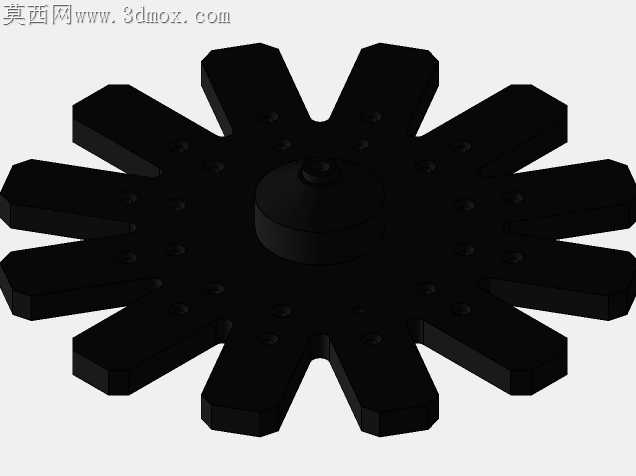

周向排布的绿色电路板之间用细软的镀锡铜线做连接，没有采用刚性的接插件直连，能抵消环形装配时累积的角度公差，哪怕相邻两个单元的安装角度有微小偏差，软线连接也不会出现接插件松脱的问题。每个线圈外侧的蓝色端盖都做了防滑的滚花纹理，不用专用工装就能徒手拧紧端盖固定线圈，后期维护更换单个线圈时不用拆解整个环形结构，大幅降低了现场维护的时间成本。中心法兰上的十二个螺栓孔都做了0.5mm的倒角处理，装配时螺栓能顺畅导入孔位，不会因为孔口的毛刺刮伤螺栓螺纹，也能避免螺栓拧紧时出现应力集中导致法兰盘变形。
