带内花键多安装位法兰式轮毂连接构件

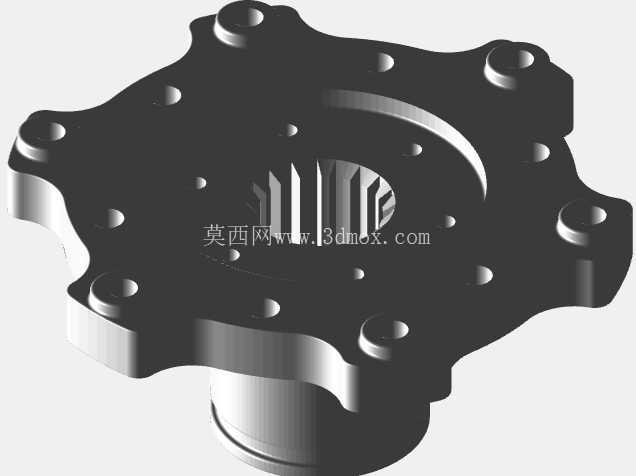

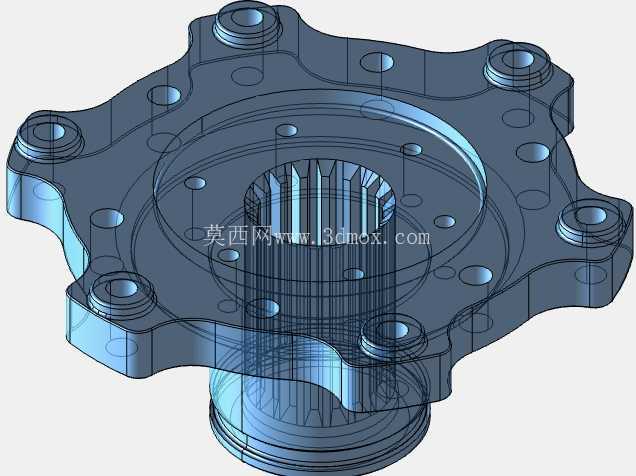

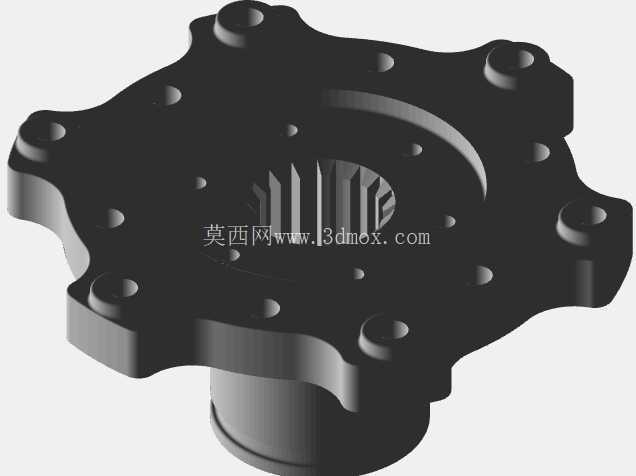

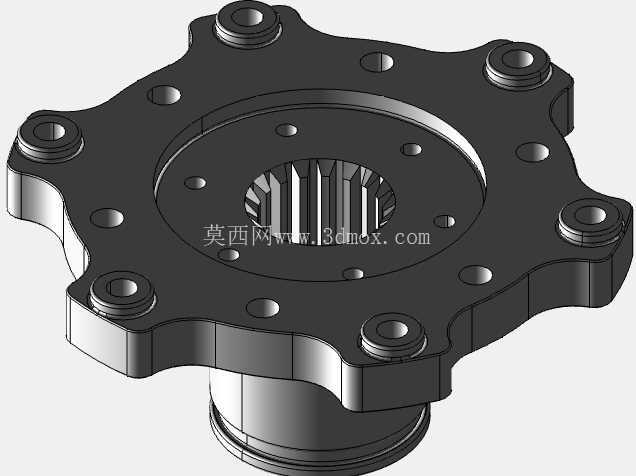

　　这类带内花键的法兰式连接构件，常见于中小功率行走设备的轮端传动链路中，核心作用是实现传动轴与行走轮的刚性扭矩传递，同时承担轮系的径向定位与轴向限位功能。从结构设计逻辑来看，构件主体分为同轴的两个功能段：一端是带内渐开线花键的筒状轴套段，另一端是沿圆周均匀分布安装孔的星型法兰盘，两段之间做了平滑的圆弧过渡，避免应力集中在直角衔接处。内花键段的内径与配合传动轴的外花键参数严格匹配，齿侧配合间隙控制在传动公差允许范围内，既保证扭矩传递过程中无明显回程间隙，也能满足装配时的顺利推入，花键末端设计有退刀槽结构，适配加工时的刀具退刀需求，同时避免装配时花键轴端面与构件底部发生硬顶干涉。法兰盘采用非整圆的星型轮廓，而非传统的整圆法兰，这种设计一方面是在保证每个安装孔位周边结构强度足够的前提下，尽可能削减构件整体重量，降低轮端的转动惯量，对于行走设备来说，更低的轮端转动惯量能提升启停响应速度，减少传动链路的冲击载荷；另一方面星型轮廓的凸台位置刚好对应每个安装孔的中心，每个安装孔周边都做了局部加厚处理，螺栓锁紧时的压应力能均匀分散到法兰基体上，不会出现局部薄壁被压溃的问题。

　　法兰盘上的安装孔分为两类，一类是沿大直径圆周分布的通孔，用于和轮辋或者制动盘的安装位对接，孔位的位置度公差严格控制，保证装配后轮系的回转中心与传动轴轴线重合，避免运转时出现径向跳动；另一类是分布在筒状轴套根部的小直径通孔，这类孔主要用于安装锁紧挡片或者定位销，防止构件在传动轴上发生轴向窜动，尤其是在设备频繁正反转、启停的工况下，轴向定位的可靠性直接影响整个轮系的运行安全。从安装边界来看，构件装配时，内花键段完全套入传动轴的花键轴段，法兰盘的端面与轮辋安装面完全贴合，所有安装螺栓的锁紧力矩按照对应螺栓等级的标准值执行，保证结合面之间有足够的摩擦力，避免螺栓受剪。

　　在实际工况中，这类构件需要承受传动扭矩带来的周向剪切力、设备承重带来的径向载荷，以及经过颠簸路面时的冲击载荷，因此结构设计时在花键段与法兰盘的衔接位置做了加厚的圆弧过渡，该区域的截面厚度比其他位置高出30%左右，能有效分散应力集中点，避免长期交变载荷下出现疲劳裂纹。这类构件通常采用铸造工艺做毛坯成型，再经过机加工保证花键、安装孔、配合端面的尺寸精度，毛坯铸造时需要保证各部位的壁厚均匀，避免出现缩孔、砂眼等铸造缺陷，尤其是内花键对应的筒状部位，铸造缺陷会直接导致花键加工后强度不足，运转时出现齿面崩裂的问题。

　　在三维建模过程中，需要先确定内花键的基准轴线，所有结构特征都以该轴线为设计基准，保证各段的同轴度公差；法兰盘上的安装孔采用圆周阵列特征生成，阵列时需要保证每个孔位相对于基准轴线的角度公差，避免装配时出现孔位错位；星型法兰的外轮廓采用圆弧与直线相切的方式绘制，保证轮廓平滑过渡，没有尖锐棱角，既减少铸造时的应力集中，也避免装配过程中尖锐边角划伤操作人员。对于结构设计从业者来说，这类轮端传动构件的设计核心是平衡强度、重量与加工成本三者的关系，不能一味追求强度而做的过于厚重，增加不必要的材料成本与转动惯量，也不能为了减重过度削减壁厚，导致构件在冲击载荷下发生断裂，需要结合实际工况的载荷计算结果，反复优化各部位的截面尺寸，尤其是应力集中区域的过渡圆角参数，往往需要经过多次仿真验证才能确定最终尺寸。
