铰接式滚轮支撑连接组件结构设计

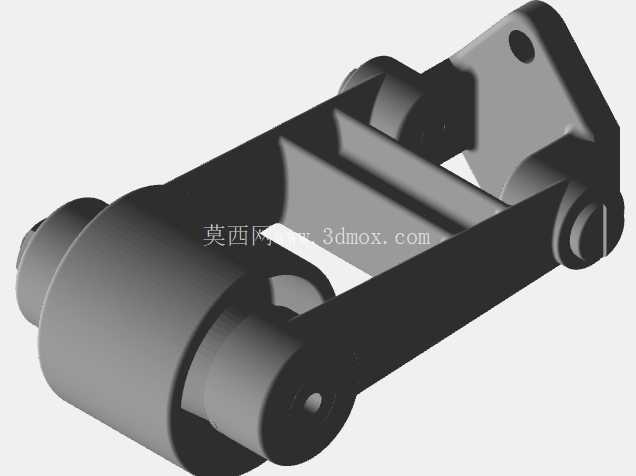

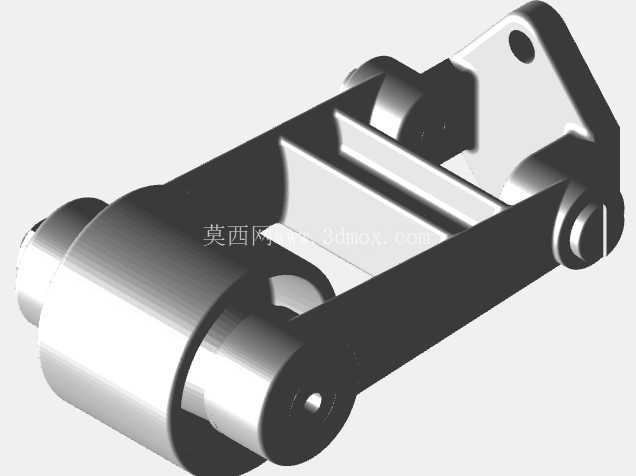

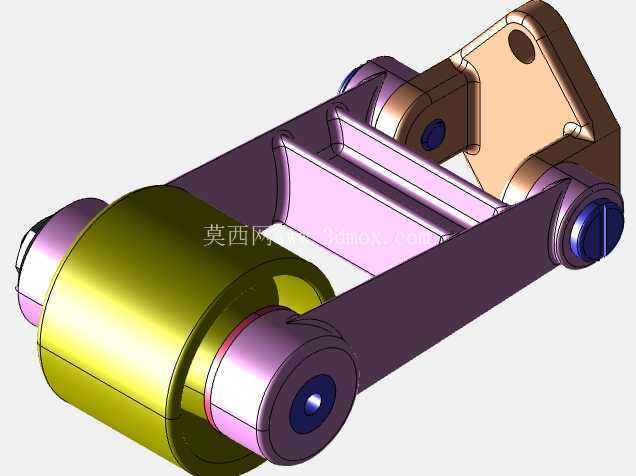

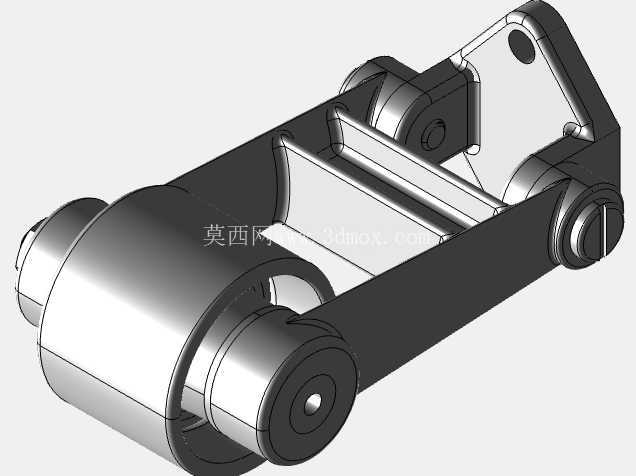

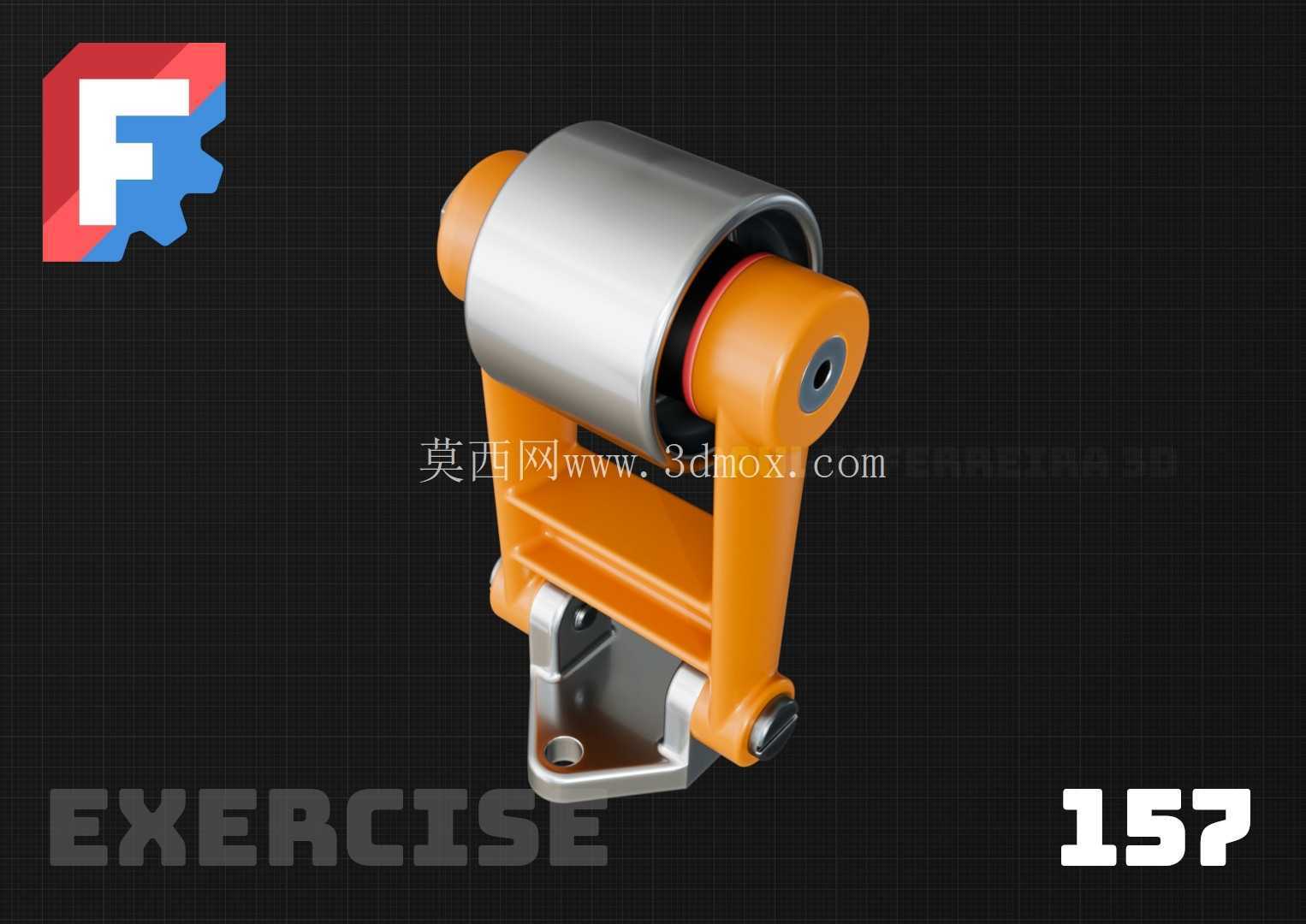

　　这类铰接式滚轮支撑连接组件，常应用在轻型输送线的侧边导向单元、小型工装夹具的活动压紧模块、自动化设备的线性滑动限位结构中，核心作用是通过滚轮的滚动接触降低相对运动的摩擦阻力，同时依靠铰接支架的摆动余量补偿安装面的形位公差，避免运动过程中出现卡滞、硬接触磨损的问题。从结构功能来看，组件分为三个核心功能段：上部的滚轮承载段、中部的铰接连接支架、下部的固定安装基座。滚轮部分采用金属外圈与内置衬套的组合结构，金属外圈表面做硬化处理，能够承受径向的接触载荷，内置的自润滑衬套无需额外加注润滑脂即可长期维持低摩擦转动状态，适配无油维护的洁净车间使用场景。中部的橙色支架为一体成型的铰接结构，两侧的支臂分别对滚轮两端的转轴形成支撑，支臂上的铰接孔与转轴采用间隙配合，既保证滚轮转动的灵活性，又能限制滚轮的轴向窜动量，避免滚轮在受力时出现偏摆；支架下部与安装基座的连接位置同样采用铰接轴连接，允许支架在小角度范围内绕铰接轴摆动，当接触的运动件表面存在平面度误差、或者运动轨迹存在小幅偏移时，支架可以自适应调整角度，让滚轮始终保持全宽度接触，避免局部应力集中导致的滚轮 premature 磨损。

　　下部的安装基座为带安装孔的金属折弯件，基座上的两个沉头安装孔用于将整个组件固定在设备的安装基准面上，安装孔的位置公差控制在±0.1mm范围内，能够保证多组同规格组件并排安装时的滚轮母线共面度，避免出现个别滚轮受力不均的情况。在设计这类组件时，首先要明确使用场景的载荷上限：如果是用于输送线的侧边导向，单组组件承受的侧向载荷通常不超过50N，支架壁厚可以设置为3mm，采用压铸工艺成型时能够满足强度要求；如果是用于工装夹具的压紧模块，承受的压紧力可能达到200N以上，就需要适当增加支臂的厚度，同时对铰接轴的配合面做淬火处理，提高铰接位置的抗挤压能力。

　　尺寸边界方面，这类组件的整体高度通常控制在80-120mm区间，滚轮直径根据接触行程选择30-50mm规格，安装基座的宽度不超过40mm，能够适配大多数小型自动化设备的安装空间，不会与周边的其他结构件产生干涉。建模过程中需要重点关注几个配合间隙：滚轮与两侧支臂的轴向间隙要控制在0.2-0.3mm，既避免热胀冷缩导致滚轮卡死，又不会因为间隙过大出现晃动；铰接轴与支架孔的配合间隙控制在0.1mm以内，保证摆动的灵活性同时不会有明显的旷量；安装基座的底面要设置0.5mm的沉台，避免安装时因为底面的毛刺导致组件安装倾斜。另外，滚轮外圈的圆柱度公差要控制在0.05mm以内，保证滚动接触时的平稳性，不会出现周期性的跳动。

　　在装配逻辑上，先将衬套压入滚轮内孔，再把滚轮装入两侧支臂之间，穿入滚轮转轴后对转轴两端做铆边固定，防止转轴脱出；之后将支架与安装基座通过下部铰接轴连接，同样对铰接轴端部做防脱处理，整个装配过程不需要额外的紧固件，依靠转轴的过盈压装与铆边即可实现可靠连接，能够降低装配工时，适合批量生产。这类组件在实际使用中，常见的失效形式包括滚轮衬套磨损导致的转动卡滞、铰接轴磨损导致的支架旷量过大、支架受力过载出现的塑性变形，设计时可以根据实际载荷工况选择对应的材料：支架采用压铸铝合金时重量轻、成本低，适合低载荷场景；采用锌合金压铸时强度更高，适合中等载荷场景；如果是重载场景则需要采用钢制冲压焊接结构，同时对铰接位置做硬化处理。在安装布局时，多组组件并排使用的间距要根据接触件的刚度调整，通常间距设置为100-150mm，保证接触件在运动过程中不会因为支撑间距过大出现变形，同时避免间距过小导致的组件数量浪费。
