杠杆式压紧锁紧机构装配结构设计

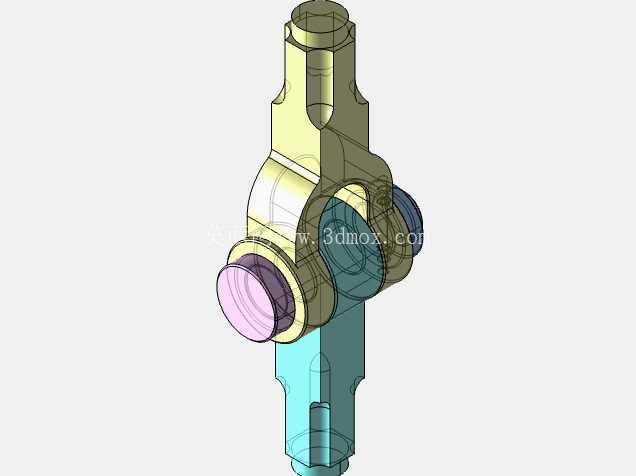

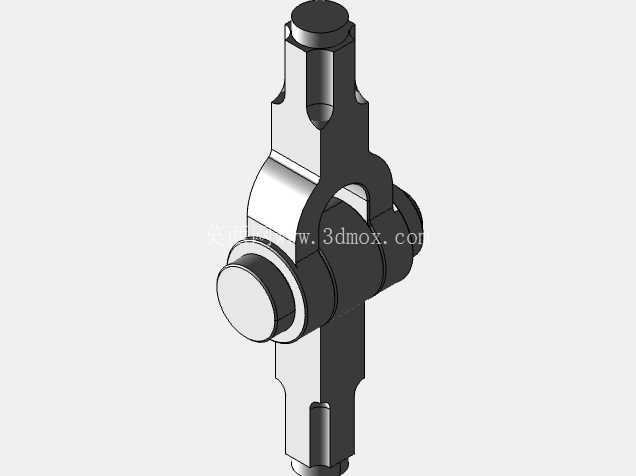

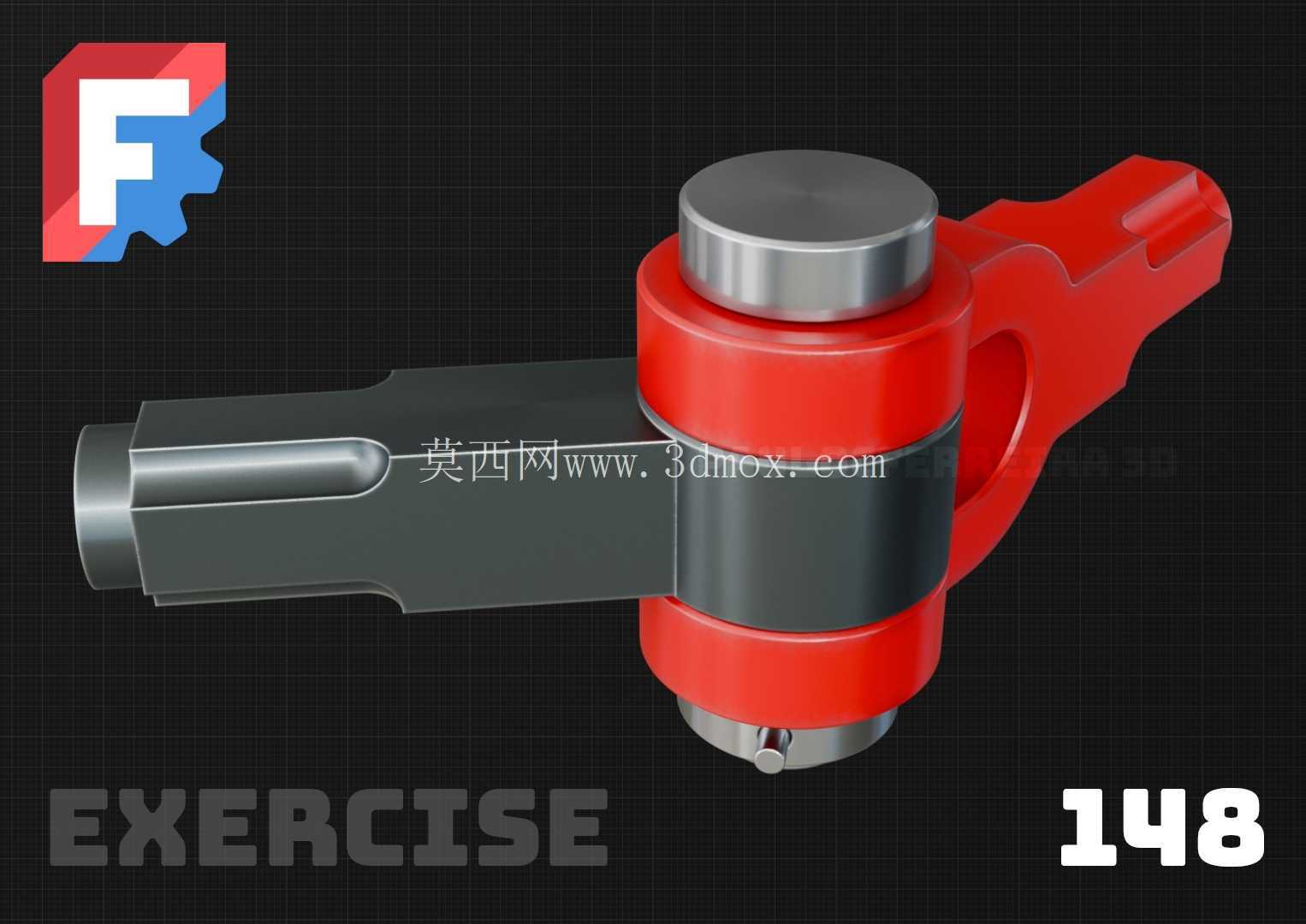

　　从结构功能来看，组件核心分为三个功能段：一端是带长键槽的圆柱插接段，用于插入配套基座的定位孔内，键槽结构承担周向防转作用，避免压紧操作时杆体跟转；中间是环形限位凸台搭配红色绝缘/防护衬套的转动段，作为杠杆的摆动支点，衬套既可以减少杆体摆动时的金属摩擦磨损，也能在部分带电焊接工装场景中起到绝缘隔离作用，避免焊接电流通过工装传导损伤定位面；另一端是带圆弧过渡的杠杆操作臂，操作人员握持该段施加外力，通过杠杆力矩放大作用，将操作力转化为压紧端的锁紧力，相比直接螺栓锁紧的结构，操作效率能提升60%以上，无需额外工具即可完成锁紧与解锁动作。这套杠杆式压紧锁紧组件，最初是为小型铸造生产线的砂箱定位锁紧场景开发的配套结构，在手工造型线、半自动造型工位的砂箱合模工序中，这类结构承担着合模后上下砂箱的快速压紧锁止功能，避免浇注过程中砂箱受铁水浮力抬升出现跑火、错箱问题，同时也能适配小型工装夹具的工件压紧工位，在机加工工序的毛坯装夹、焊接工位的工件定位场景中也能直接复用。

　　设计过程中首先确定的是支点位置的力臂比例，操作端力臂与压紧端力臂按照3:1的比例设置，保证操作人员施加150N的握持力时，压紧端能输出450N以上的锁紧力，足以抵抗小型砂箱浇注时的铁水浮力，同时也不会因为力臂过长导致结构整体尺寸过大，占用过多工位操作空间。插接段的直径与配套基座的定位孔采用H7/h6的间隙配合，既保证插拔顺畅，也避免配合间隙过大导致锁紧时出现晃动，键槽的宽度按照标准平键的尺寸设计，可直接采购标准平键实现周向固定，减少非标加工量。

　　中间转动段的衬套采用台阶式结构，上下两个衬套将金属杆体的凸台夹在中间，衬套与杆体之间预留0.2mm的转动间隙，保证杠杆摆动时无卡滞，衬套外径比金属凸台大2mm，避免摆动时金属杆体与安装座侧壁直接摩擦。操作臂的末端做了圆弧收窄处理，表面做防滑纹理设计，握持时不易打滑，臂身与中间转动段的连接处做了R5的圆弧过渡，避免应力集中导致长期受力后出现断裂问题。安装边界方面，插接段的有效插入深度为45mm，安装时需要保证基座定位孔的深度不小于50mm，避免插接过浅导致受力时杆体脱出；整个组件的摆动角度范围为0-35度，安装时需要在操作臂的摆动范围内预留不小于60mm的操作空间，避免操作时与周边工装、工件发生干涉；压紧端的工作面做了滚花处理，与被压紧件接触时摩擦力更大，锁紧后不易松脱，压紧端的高度可通过插接段的插入深度微调，适配10-30mm厚度范围内的被压紧件锁紧需求。

　　在实际生产验证中，这套结构经过上万次的摆动循环测试，衬套磨损量小于0.1mm，杆体无变形、断裂问题，在铸造车间多粉尘的工况下，只要定期清理转动段的积砂，就能保证长期顺畅运作，相比传统的螺栓压板锁紧结构，不需要反复拧动螺栓，操作人员的劳动强度大幅降低，同时锁紧力一致性更好，不会因为操作人员拧螺栓的力度差异导致锁紧力不足或过度压紧损坏砂箱。在机加工工装场景应用时，可将插接段替换为螺纹连接结构，直接固定在工装基板上，适配不同的安装需求，结构的通用性较强，只需要调整力臂长度与插接段尺寸，就能适配不同锁紧力需求的工位。
