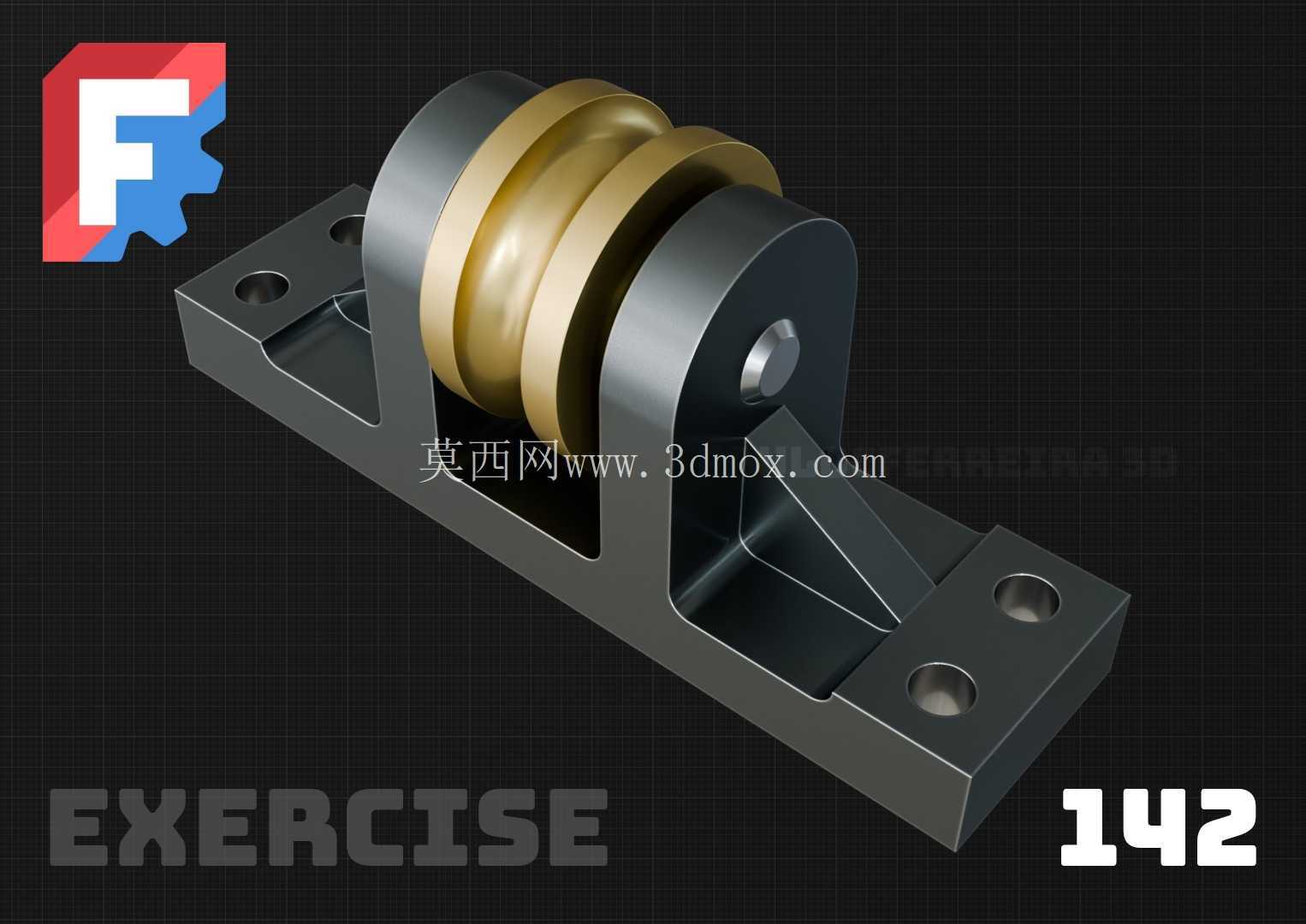

带安装座槽轮导向支撑组件结构

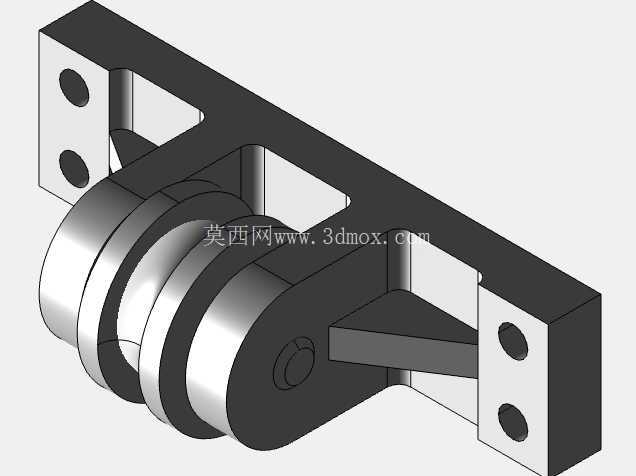

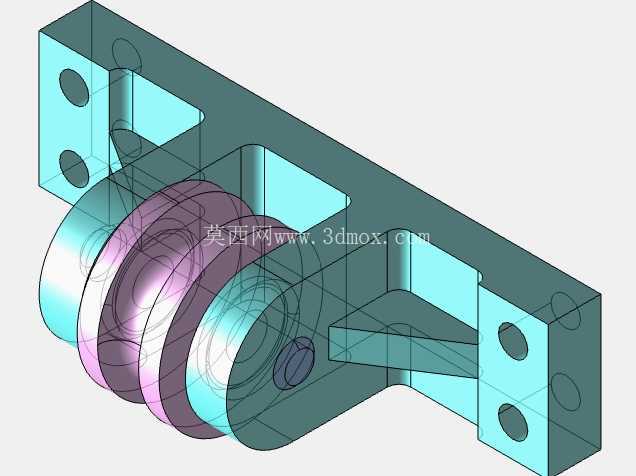

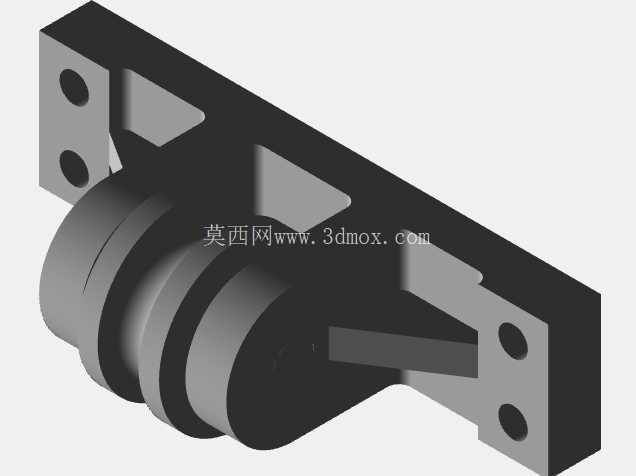

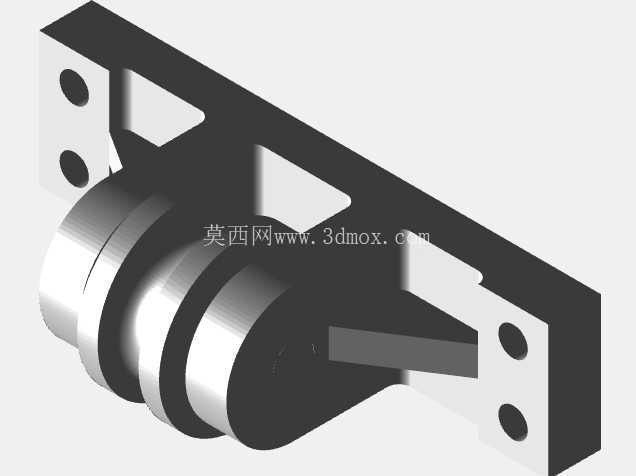

　　这类带安装底座的槽轮支撑组件，在轻工输送、物料导向、小型工装定位场景中应用十分广泛，常作为线材、薄带材、小型杆件输送路径上的转向支撑单元，也可用于小型设备舱门、滑动盖板的导向限位结构，替代传统无支撑的悬臂滑轮，解决悬臂结构受力后偏摆、轮体窜动的问题。从结构设计逻辑来看，整个组件采用一体式折弯焊接的L型安装底座作为承载基体，底座两侧开设沉头安装孔，安装时可将内六角螺栓完全沉入孔内，避免螺栓头突出干涉轮体周边的走线或物料通行，底座与竖直支撑板之间增设三角加强筋，抵消轮体受径向载荷时对竖板产生的弯矩，避免竖板长期受力后出现外张变形，保证轮轴的同轴度精度。

　　轮体部分采用双挡边的槽型结构，槽面做圆弧过渡处理，适配不同直径的圆形线材或带圆角的带材，避免尖锐棱边刮伤物料表面，轮体与两侧支撑板之间采用间隙配合的光轴连接，轴端用沉头螺钉锁紧固定，既保证轮体可顺畅转动，又能控制轴向窜动量在0.1mm以内，防止运行过程中物料从轮槽内脱出。从安装边界来看，底座的两个安装孔中心距与常见的铝型材安装孔位匹配，可直接固定在欧标2020、3030型材的槽面上，无需额外加工转接板，组件整体高度控制在较低范围，不会过多占用设备内部的安装空间，竖直支撑板的厚度经过受力校核，在承受50N径向载荷时变形量小于0.05mm，满足多数轻载导向场景的刚度要求。

　　设计过程中需要重点关注几个细节：一是轮槽的中心面必须与安装底座的定位基准面平行，否则物料运行时会产生侧向分力，导致轮体单侧磨损加快，甚至出现卡滞；二是轮轴与支撑板的配合公差选择H7/h6间隙配合，既保证装配便利性，又不会因间隙过大导致轮体转动时出现晃动；三是加强筋的位置要避开轮体的转动空间，筋板与竖板、底板的焊接处要做焊后打磨处理，避免焊渣突出影响装配。这类组件相比外购的标准滑轮件，优势在于安装基准统一，可根据具体的安装空间调整底座长度、竖板高度以及轮槽的宽度尺寸，不需要额外拼接多个标准件来适配安装位置，在小型自动化设备、实验教学工装、手工DIY机械结构中都有很高的复用性。

　　实际选型应用时，需要根据所导向物料的直径匹配对应的轮槽宽度，槽宽比物料直径大0.5-1mm即可，间隙过大会导致物料在槽内晃动，间隙过小则容易出现卡料问题；同时要根据物料的运行速度选择合适的轮体材质，低速场景下可采用普通金属轮体，若需要降低运行噪音、避免刮伤软质物料，可在轮槽表面包覆聚氨酯层，提升组件的适用场景。整个结构没有复杂的曲面特征，所有特征都可通过常规的铣削、钻孔、折弯、焊接工艺完成，加工门槛低，不需要特殊的加工设备，非常适合作为机械结构入门的建模练习案例，建模过程中可练习拉伸、切除、筋特征、装配配合等基础操作，理解基准统一、公差配合、受力校核在结构设计中的实际应用，避免建模时只关注外观形状而忽略实际装配和受力的合理性。
