带轴径流叶轮结构三维建模作品

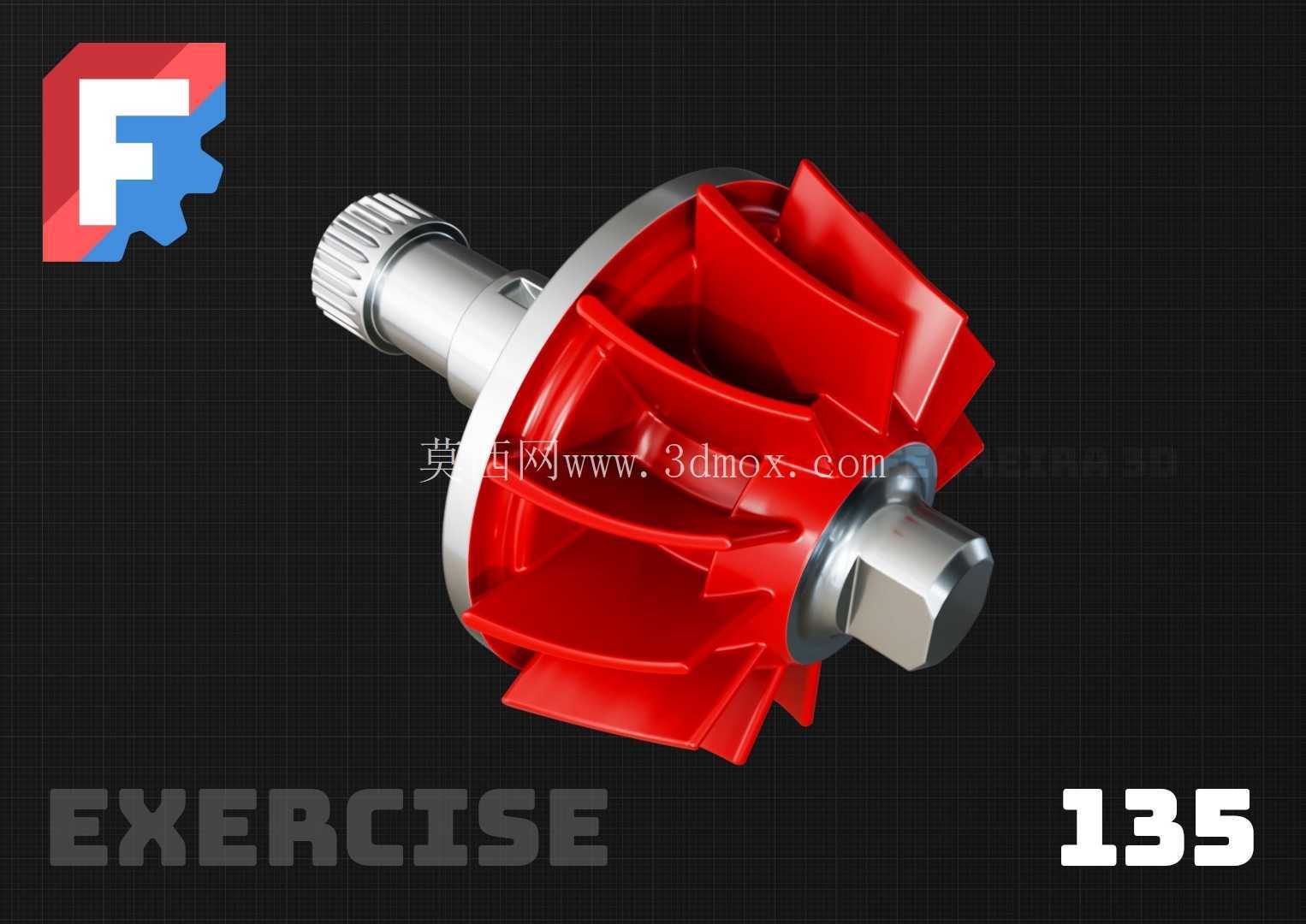

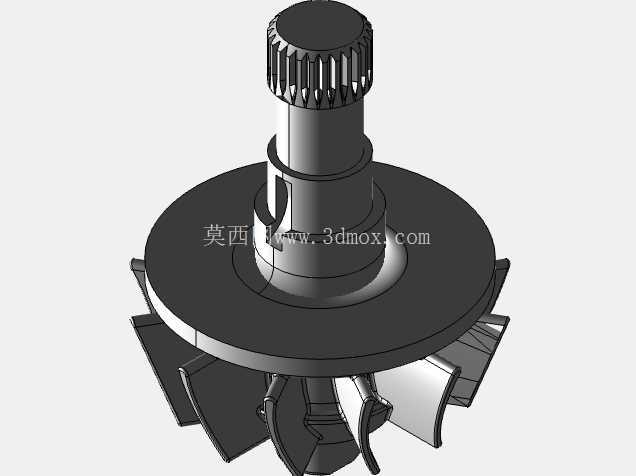

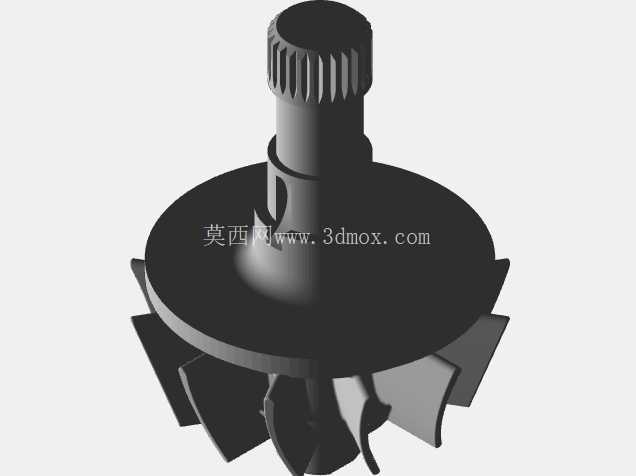

　　该零件属于流体输送设备的核心做功部件，整体为轴连一体式叶轮结构，在小型离心通风、低压流体输送场景中承担能量转换功能，工作时随轴高速旋转，通过叶片曲面将输入的轴功转化为流体的压力能与动能，常见于小型散热风机、微型涡轮动力单元、低压送风系统的核心做功段。从结构设计逻辑来看，整体采用轴叶一体化的布局思路，一端为带滚花纹理的输入连接轴段，该段表面的细密滚花用于增大装配摩擦力，避免与驱动端连接时出现周向打滑，轴段直径与长度匹配常规微型驱动件的安装孔位公差，装配时可直接压入驱动端连接孔，无需额外的键连接结构，适配小扭矩、高转速的工况需求。

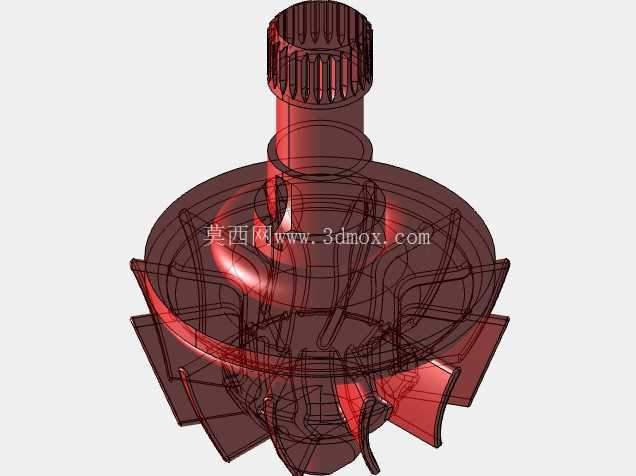

　　叶轮主体为径向布置的后弯式叶片，叶片数量经过动平衡校核，每片叶片的型线采用等变曲率设计，从轮毂处平滑延伸至轮缘位置，叶片根部与轮毂做了大圆角过渡处理，避免高速旋转时根部出现应力集中，同时减少流体在叶片根部的流动死区，提升做功效率。叶片外侧设置有整圈轮缘结构，将所有叶片的外端连接为整体，既可以提升叶轮整体的结构刚度，避免高转速下叶片出现外张变形，也可以减少叶片顶端的流体泄漏，降低容积损失。叶轮另一端为带扁位的输出轴头，扁位结构用于安装锁紧螺母或者外接传感部件，装配时可通过扁位卡入工装实现周向定位，方便完成叶轮组件的整体动平衡校正，轴头端面做了倒角处理，避免装配时刮伤配合件的安装孔壁。

　　从安装边界来看，整个零件的轴向总长度适配常规微型流体设备的腔体尺寸，叶轮最大外径与腔体内壁保留均匀的径向间隙，间隙值控制在合理范围内，既避免转动时出现擦碰，也不会因为间隙过大导致流体回流损失。设计过程中优先考虑了零件的加工工艺性，叶片与轮毂、轮缘的连接位置均预留了均匀的壁厚，避免注塑或者铸造时出现缩孔缺陷，轴段与叶轮主体的连接位置做了加厚处理，可承受启动瞬间的冲击扭矩。在实际工况适配方面，该结构的叶轮适合输送常温无腐蚀性的气体介质，转速适配范围覆盖常规民用及工业小型风机的工作区间，叶片的曲面造型经过流体仿真验证，在额定转速下可以获得稳定的输出风压，同时气流流动噪声控制在较低水平。

　　建模过程中对所有配合面的尺寸公差做了对应设置，轴段的直径公差采用过渡配合等级，可满足与标准驱动件的互换装配需求，叶片的型面曲率连续，无突兀的折角，既保证流体流动的平顺性，也方便后续开模或者3D打印制作实物样件。整个结构没有冗余的设计特征，所有结构特征均服务于做功、装配、强度三个核心需求，没有多余的装饰性结构，完全按照工业零部件的实用化设计逻辑完成，可直接用于同类产品的设计参考、教学演示或者样件试制。
