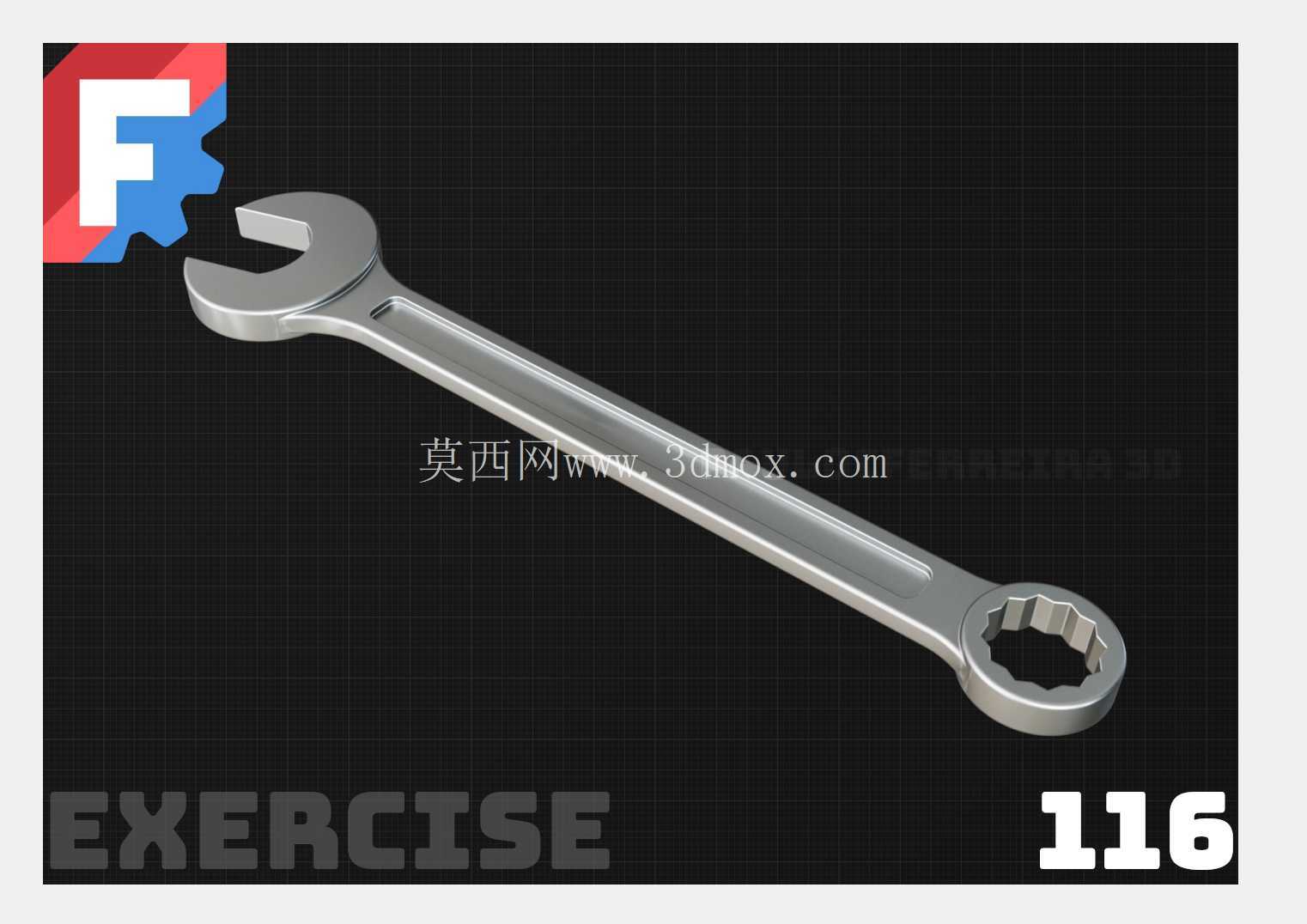

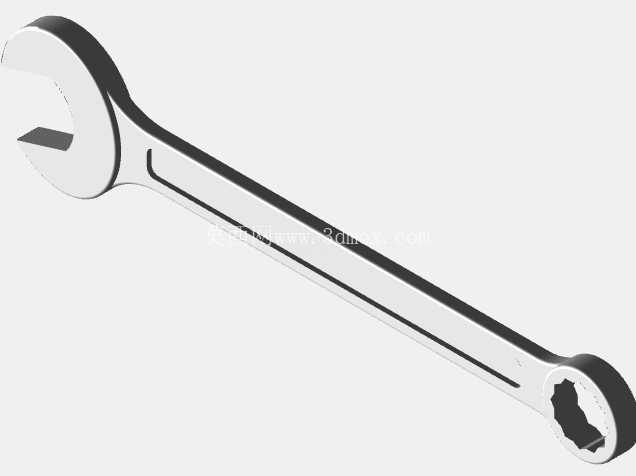

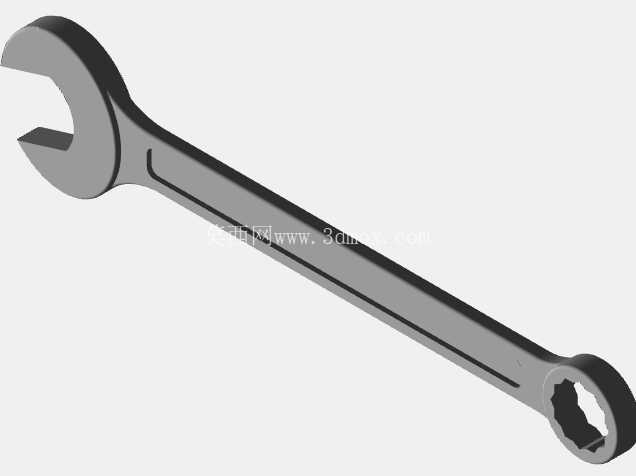

两用开口梅花扳手五金工具结构设计

这款两用扳手是设备维保、装配作业场景中极为常用的手动紧固工具，整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖两种作业需求，减少作业过程中工具更换频次，提升现场操作效率。从实际应用场景来看，这类扳手广泛适用于通用机械装配、机电设备维保、五金维修、生产线日常运维等场景，针对不同规格的外六角螺栓、螺母类紧固件完成拧紧与拆卸作业，尤其在空间受限、紧固件位置存在遮挡的作业点位，可根据操作空间灵活选择作业端。

从功能特性来看，扳手一端为开口式结构，开口端的开口角度经过工程化优化，可快速卡入紧固件侧面，适合紧固件外露长度较短、需要快速套入的作业场景，开口的两个夹持面做了平行度精度控制，作业时与紧固件侧面贴合度高，可减少拧动过程中打滑、磨损紧固件棱角的问题；另一端为梅花式环型结构，梅花端采用多齿内孔设计，可完整包裹紧固件的六个受力面，受力时载荷均匀分布在紧固件的多个棱边位置，相比开口端能承受更大的拧紧力矩，适合需要较大预紧力的紧固作业，同时环型结构不会从紧固件上滑脱，作业安全性更高，针对锈蚀、紧固程度较高的紧固件，优先使用梅花端作业可有效避免棱角损伤。

设计思路上，整体采用长杆式力臂结构，杆身长度根据对应紧固件的规格匹配合理的力臂长度，既保证作业时能通过杠杆原理获得足够的拧紧力矩，又避免力臂过长导致力矩过载损坏紧固件或工具本身。杆身截面采用工字型加强结构，在控制整体重量的前提下提升杆身的抗扭、抗弯强度，长期承受交变力矩时不易出现弯折、断裂变形。扳手整体采用合金钢材质基础形态设计，表面做防锈处理的结构预留，作业端的硬度设计梯度匹配紧固件硬度，既保证工具本身的耐磨性能，又避免硬度过高损伤紧固件表面。

从外形尺寸与安装边界来看，扳手整体为细长杆型结构，两端作业头的外径根据适配的紧固件规格做对应设计，开口端的开口尺寸严格匹配对应螺栓的对边宽度公差范围，梅花端的内孔齿形尺寸与标准外六角紧固件的尺寸公差适配，作业时可顺畅套入紧固件无卡滞。杆身宽度小于两端作业头的最大外径，在狭窄空间内作业时，杆身不会与周边零部件产生干涉，梅花端的外圈做了倒角处理，可在紧固件存在轻微对中偏差时顺利套入，降低对位难度。开口端的头部厚度做了减薄设计，可伸入间隙较小的紧固件安装位置，适配沉头、半埋入式的紧固件作业需求。

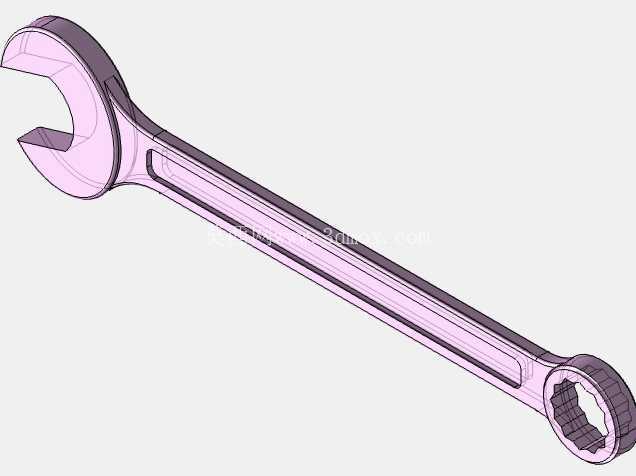

在实际建模过程中，需要重点关注两端作业头的受力过渡位置，杆身与作业头的连接位置做圆弧过渡处理，避免应力集中导致的断裂风险，梅花端的内齿齿根位置同样做圆角过渡，减少力矩传递过程中的应力集中点。整体外形的流线型设计既提升握持手感，也避免棱角划伤操作人员。扳手的重心沿杆身中轴线分布，握持时平衡感好，长时间作业不易产生手部疲劳。这类标准件工具的建模需要严格匹配通用五金件的尺寸规范，确保模型可直接用于装配模拟、工具配套选型的三维场景中，为生产线工具配置、维保工具清单梳理提供准确的三维参考依据。
