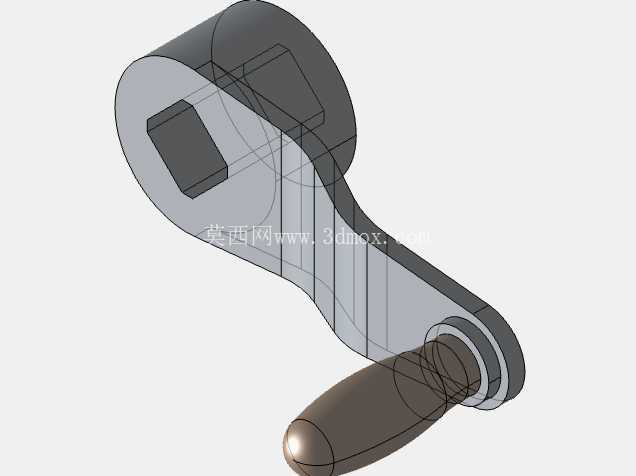

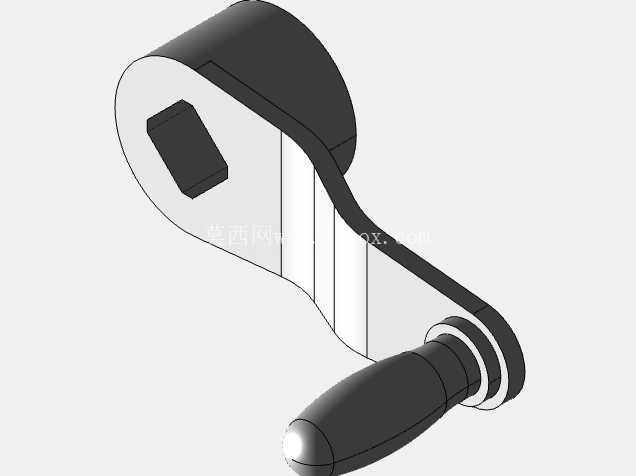

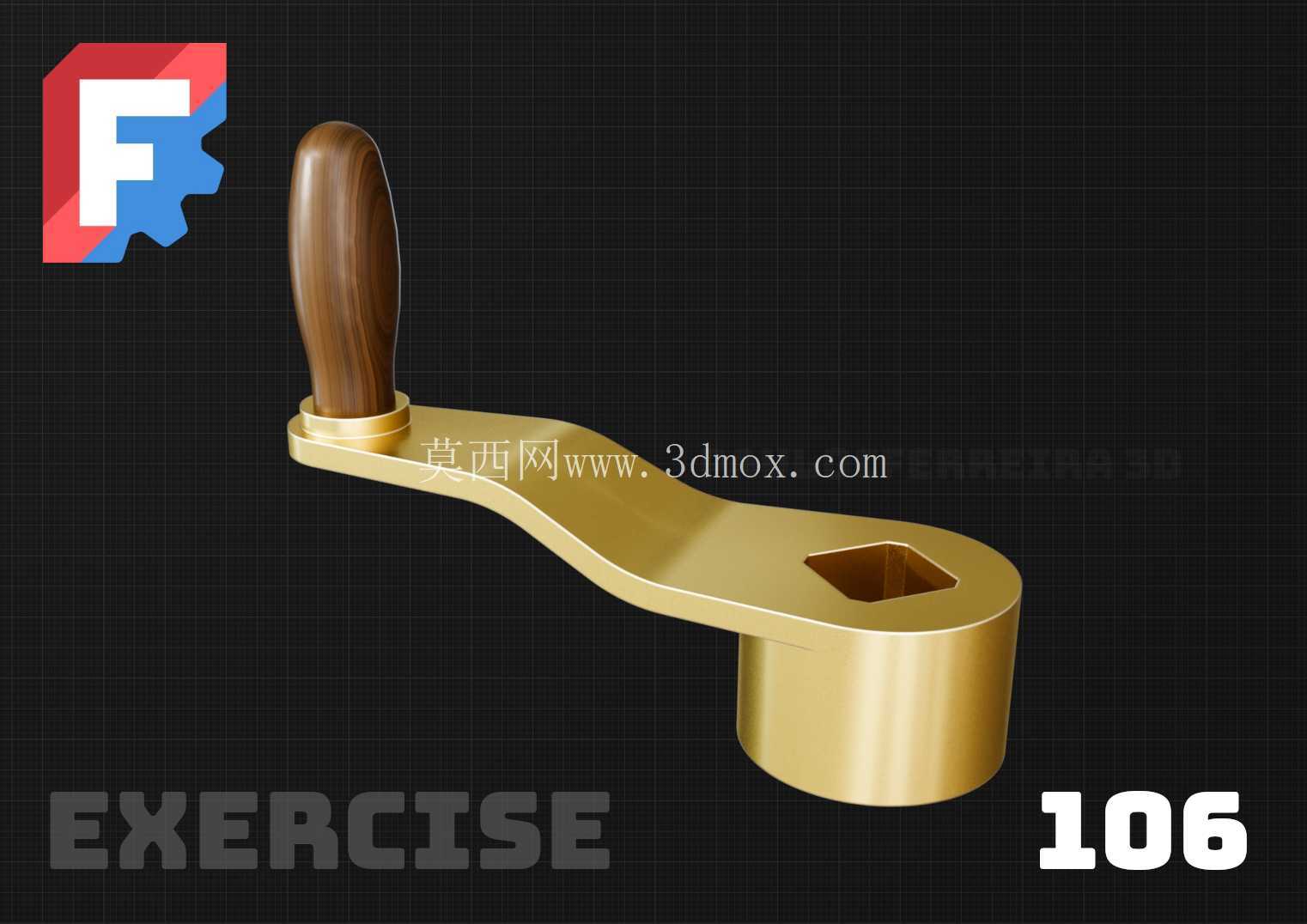

带木质握柄的方孔金属手摇曲柄结构

　　握柄部分采用木质结构，和金属臂身通过底部的金属嵌件压合固定，木质材料的导热性远低于金属，在低温车间环境下操作不会有冰手的触感，同时木质表面的摩擦力足够，手上沾有少量切削液或者润滑油的时候也不容易打滑，相比光滑的金属握柄操作稳定性更好。安装端采用内四方孔的配合结构，这种配合形式相比圆孔键连接，传递扭矩的时候没有间隙，正反转切换的时候不会出现空行程，非常适合需要频繁正反向调节的操作场景，方孔的深度做了足够的冗余设计，套入对应方轴之后不会出现松脱晃荡的情况，安装时只需要在轴端加装一个轴向固定的挡圈或者紧定螺钉，就能完全限制曲柄的轴向窜动。这类带木质握柄的方孔手摇曲柄，是小型机械设备上十分常见的手动操作执行部件，日常多配套在需要低速手动调节、应急手动驱动的机构上，比如小型机床的进给调节端、工装夹具的手动锁紧机构、小型阀门的手动驱动端、轻工设备的张力调节部位，都能见到同结构部件的应用。和冲压成型的薄铁皮摇柄不同，这个曲柄的金属主体采用一体切削成型的结构，臂身做了流畅的下沉式弯折设计，既避开了安装面的凸起干涉，也让握持操作时的力臂长度处于合理区间，操作时手腕不需要过度弯折，长时间手动调节也不容易产生疲劳。

　　从结构尺寸的边界来看，曲柄的回转半径控制在常规手动操作的舒适区间，既不会因为力臂过短导致操作时需要施加过大的握力，也不会因为力臂过长导致回转时需要占用过大的操作空间，在设备布局设计的时候，只需要在安装轴端预留对应回转半径的圆形无干涉区域，就能保证摇柄360度回转时不会和周边的设备护罩、管线、其他操作部件产生碰撞。臂身的截面采用变厚度设计，靠近安装座的位置厚度更大，能承受更大的扭矩载荷，避免大力操作时臂身从根部断裂，靠近握柄的位置适当收薄，在保证结构强度的前提下降低整体重量，长时间握持操作不会有坠手的感觉。

　　金属主体的表面做了光滑的圆角过渡处理，所有棱边都做了倒钝，操作时即使手部快速滑过臂身也不会被锐边划伤，符合机械操作件的安全设计要求。在实际建模设计这类部件的时候，需要重点关注几个配合尺寸的公差：内四方孔的尺寸公差需要和配套的方轴做过渡配合，既不能过紧导致装配时敲入困难，也不能过松导致配合间隙过大产生晃动；握柄安装孔的同轴度需要控制在合理范围内，避免握柄安装后出现偏斜，导致回转时握柄产生偏摆影响操作手感；臂身的弯折角度需要精准计算，保证握柄的中心轴线和安装方孔的轴线平行，这样操作时握柄的回转轨迹是正圆形，不会出现一松一紧的卡滞感。

　　这类手摇部件在设备维护场景下也有很高的实用性，当设备断电或者驱动电机出现故障的时候，可以通过这个摇柄手动将机构调整到安全位置，避免设备卡滞导致的工件损坏或者安全隐患，相比外置的专用摇把，这种固定安装在轴端的结构不会出现丢失的情况，应急操作时不需要额外寻找工具。设计时还需要考虑受力的分布情况，金属臂身的弯折处是应力集中的位置，这个位置做了大圆弧过渡，没有尖锐的转角，能有效分散操作时产生的弯曲应力，即使施加超出常规操作的力矩，也不会从弯折位置出现断裂。木质握柄的外形采用符合人体工学的椭球形设计，握持时手掌能完全贴合握柄表面，发力时压强分布均匀，不会因为局部压强过大导致手掌压痛。
