带加强筋法兰式夹紧轴座结构设计

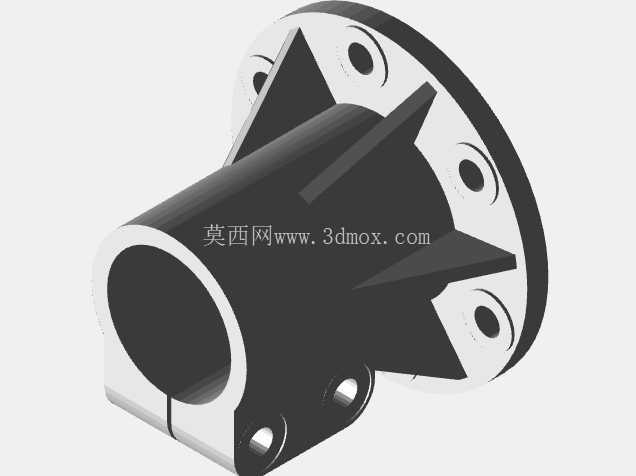

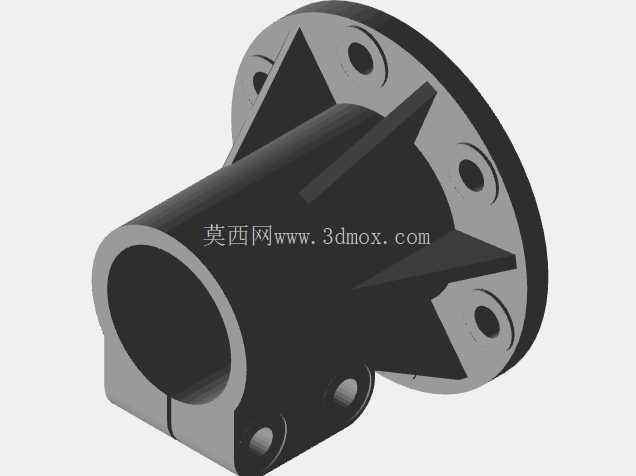

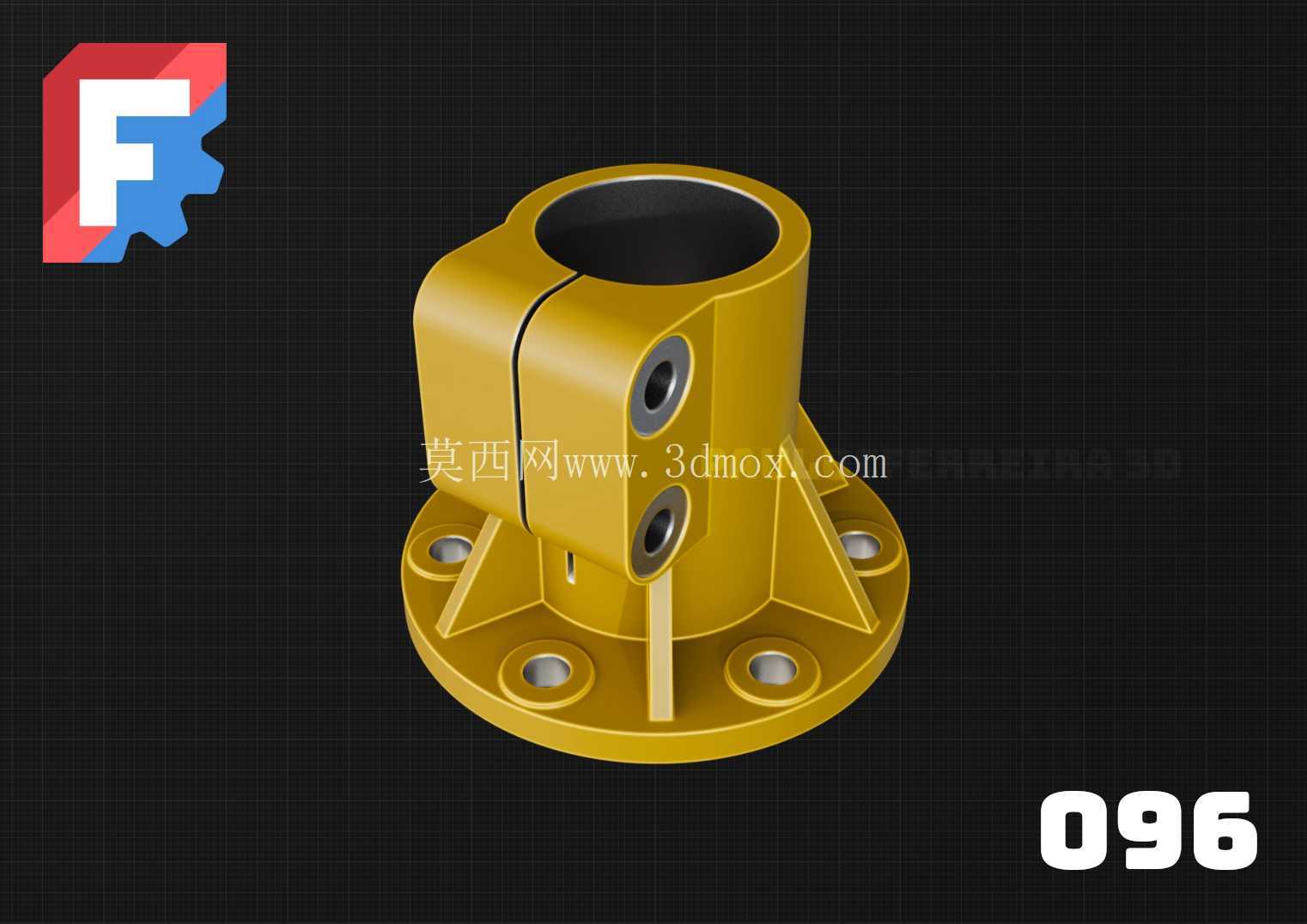

　　在各类轻工输送设备、小型实验台架、非标自动化线体的轴系搭建场景里，这类带法兰底座的夹紧式轴座是非常常见的支撑固定元件，主要承担光轴类零件的径向定位与载荷传递作用，区别于传统顶丝固定的轴座，夹紧式结构不会在光轴表面留下顶丝压痕，拆装调整时也不会因为长期顶丝挤压造成轴面变形，对需要频繁调整轴段安装位置的调试场景适配性更好。从结构细节来看，整个零件分为底部法兰安装盘、中部支撑筋组、上部夹紧筒体三个功能区段，底部法兰盘均匀布置了四个沉头安装孔，孔位分布采用对称跨中设计，安装时可以适配标准规格的内六角圆柱头螺钉，沉头深度刚好覆盖螺钉头厚度，安装后螺钉头不会突出法兰底面，保证整个安装面与设备基板完全贴合，不会出现局部翘曲的问题。

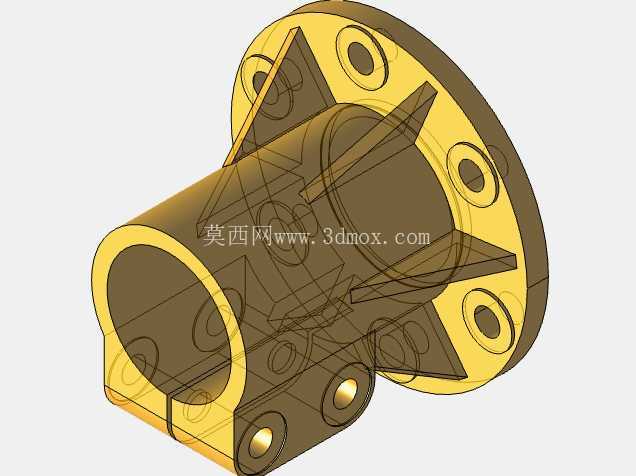

　　中部的三角加强筋一共设置了六片，沿筒体圆周方向均匀分布，筋板一端连接法兰盘上端面，一端连接夹紧筒体外壁，筋板厚度与筒体壁厚保持一致，这种等壁厚设计在铸造或者3D打印成型时不会出现局部缩孔或者应力集中的问题，同时筋板的存在可以大幅提升筒体与法兰连接位置的抗弯强度，当轴端承受径向偏载时，筋板可以将载荷均匀分散到整个法兰安装面，避免连接位置出现断裂失效。上部的夹紧筒体采用开缝设计，一条纵向通缝从筒体顶端一直延伸到法兰盘上端面位置，筒体开缝的两侧对称布置了两个螺纹安装孔，装配时通过拧紧这两个孔内的螺钉，就能让筒体产生弹性形变，抱紧穿过筒体内孔的光轴，抱紧力的大小可以通过螺钉的拧紧力矩精准控制，既可以保证轴与轴座之间无相对滑动，也能在需要调整轴位置时松开螺钉快速滑移，不会像过盈配合装配那样需要借助压装工具。

　　设计这类零件的时候，首先要确定的是内孔与光轴的配合间隙，常规工况下间隙控制在0.02到0.05毫米之间，间隙过大会造成抱紧后轴的同轴度偏差，间隙过小则会造成装配时轴穿入困难，甚至在夹紧前就出现卡滞。其次是开缝的宽度，开缝宽度一般取筒体壁厚的三分之一到二分之一，宽度太小的话螺钉拧紧时筒体形变不足，无法提供足够的抱紧力，宽度太大则会造成筒体刚性下降，承受载荷时容易出现开口处的塑性变形。另外筒体的高度也需要匹配内孔直径，常规设计中筒体高度取内孔直径的1.2到1.5倍，这个比例下抱紧接触面积足够，不会出现轴夹紧后晃动的问题，同时也不会因为筒体过高造成材料浪费或者安装空间占用过大。安装边界方面，这类轴座的法兰盘外径一般比安装孔分布圆直径大20毫米左右，安装时需要在设备基板上预留对应尺寸的平整安装面，安装面的平面度公差建议控制在0.1毫米以内，避免法兰安装时出现强制变形，导致筒体内孔圆度超差，影响轴的转动或者滑动顺畅度。筒体上方需要预留至少10毫米的操作空间，方便使用内六角扳手拧紧夹紧螺钉，法兰下方如果是悬空安装的话，需要保证四个安装孔的支撑面共面，不能出现单点悬空的情况，否则拧紧安装螺钉时会造成法兰盘变形，连带筒体出现偏斜，最终导致轴系的同轴度误差超标。

　　在实际工况应用中，这类轴座常用来支撑导杆、光轴导轨、小型辊筒的转轴，在一些低速轻载的传动场景里，也可以替代带座轴承使用，因为没有滚动轴承结构，这类轴座的维护成本更低，不需要定期补充润滑脂，在粉尘较多的生产环境里也不会因为粉尘进入轴承滚道造成卡滞，整体结构的可靠性更高。建模过程中需要注意各个转角位置的圆角处理，尤其是筋板与筒体、筋板与法兰连接的位置，要设置不小于2毫米的铸造圆角，避免应力集中，同时所有的机加工面比如内孔表面、法兰安装底面、螺钉孔端面都要预留合理的加工余量，如果是采用金属铸造工艺生产，毛坯余量取1.5到2毫米即可，如果是采用FDM3D打印制作原型件，余量可以适当缩小到0.5毫米，减少后续打磨处理的工作量。夹紧螺钉的螺纹孔深度要保证足够的啮合长度，一般螺纹旋合长度不小于螺钉公称直径的1.5倍，避免拧紧时出现螺纹滑牙的问题，螺纹孔底部要预留退刀空间，不能将螺纹加工到孔底，防止丝锥断裂或者螺钉拧到底部造成夹紧失效。
