三角带孔连接吊耳式结构件

这类三角构型的带孔连接构件，在轻载输送线、户外便携装备、小型工装夹具的铰接点位应用十分普遍，日常做结构方案选型时经常会碰到类似的安装需求。从实际使用场景来看，这类构件主要承担两个铰接点位之间的拉力传递、小角度摆动补偿功能，比如便携折叠梯的侧撑铰接位、小型物料挂架的吊点连接、手动工装的快装锁止联动部位，都能见到同构型零件的身影，它不需要承担大吨位的静载冲击，更多是应对频繁小幅度摆动下的长期疲劳载荷，所以结构设计上优先做了应力分散的构型处理。

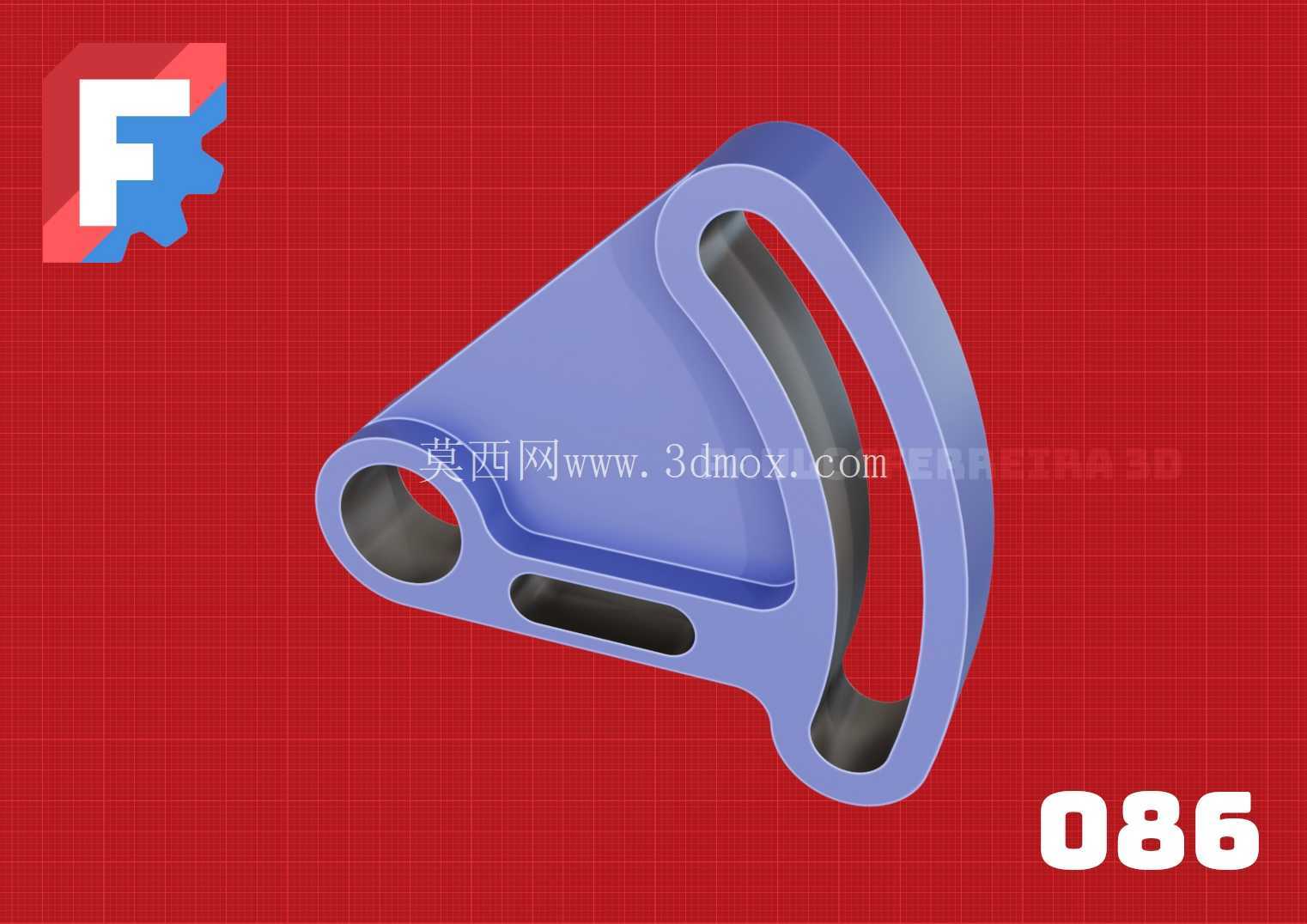

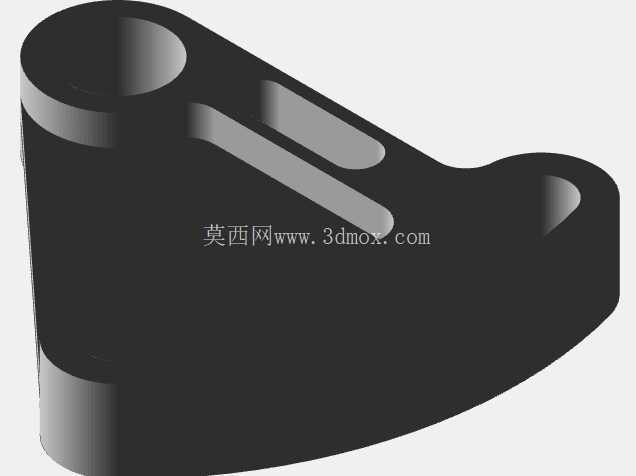

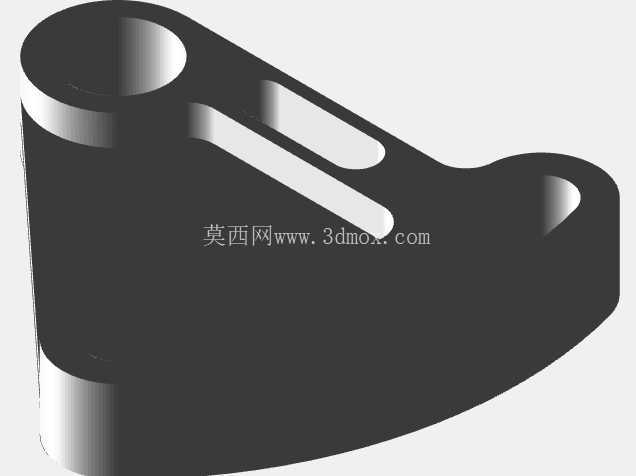

看这个零件的整体构型，主体采用三角封闭轮廓设计，三个端点分别对应不同的功能接口：一端是带贯通圆孔的铰接端，用来穿装销轴实现固定侧的旋转连接，孔位做了等壁厚的环形加强，避免销轴反复转动磨损后出现孔口失圆变形；另一端是大尺寸的开放式挂接环，环体内侧做了圆弧过渡，没有尖锐棱角，既可以直接挂装在圆钢挂点上，也能穿装织带、钢索实现柔性连接，环体的壁厚和铰接端保持一致，保证挂接时的受力均匀；两个端点之间的斜向连接臂上开了一个长条形减重孔，这个孔位不是随意开设的，位置刚好选在构件受力的低应力区，既不会削弱整体结构强度，又能有效降低零件自重，同时长孔的边缘都做了倒圆角处理，避免应力集中导致的开裂问题。

从设计思路上拆解这个零件，首先是确定两个安装点位的中心距，这是整个零件的核心尺寸边界，直接决定了构件的摆动行程和安装适配性，铰接端的圆孔直径要匹配常用的标准销轴规格，比如常规轻载场景下常用的6mm、8mm销轴，孔的公差选H8即可，既能保证销轴转动灵活，又不会出现过大的旷量；挂接环的内圈直径要比适配的挂接轴直径大2-3mm，方便快速挂装拆卸，同时环体的开口方向要和受力方向保持合理夹角，避免受拉时出现脱挂风险。零件的整体壁厚要根据额定载荷计算，这类轻载构件一般选3-5mm的壁厚，采用钣金折弯或者铸造、机加工都能实现，对应不同的加工工艺，壁厚的均匀性要做针对性调整，如果是铸造工艺，要在转角位置做铸造圆角，避免出现缩孔缺陷，如果是钣金成型，要提前计算折弯展开尺寸，预留折弯回弹的补偿量。

安装边界方面，这个零件的铰接端安装时，销轴两端要加装平垫和开口销防脱，铰接面之间可以预留0.2-0.5mm的间隙，涂抹少量润滑脂降低转动磨损；挂接端如果是和钢索、织带配合，要注意接触位置的圆滑过渡，避免尖锐棱角切割柔性连接件，长期户外使用的场景下，零件表面要做喷塑或者镀锌处理，提升防锈耐腐蚀能力。在做三维建模的时候，这类零件要优先把安装基准定在铰接孔的中心轴线上，所有轮廓尺寸都以这个基准为参照，方便后续装配时快速对位，长减重孔的位置要通过应力仿真做校核，确保孔边的最大应力不超过材料的许用应力，避免长期受载出现断裂。另外零件的所有外露边缘都要做倒角或者倒钝处理，避免安装操作时划伤操作人员，这也是结构设计里容易被忽略的细节，尤其是经常需要手动拆装调整的部位，边缘处理不到位很容易造成工伤隐患。

实际选型替换的时候，要注意核对两个安装点位的中心距偏差，一般控制在±0.2mm以内就能满足大部分场景的使用需求，如果是有定位精度要求的工装部位，中心距公差还要进一步收紧。这类构件虽然结构简单，但是在很多轻载联动机构里是不可或缺的连接件，设计时不能因为零件小就忽略应力校核和工艺合理性，很多现场出现的连接件断裂故障，往往都是因为转角没做圆角、孔位位置不合理、壁厚不均导致的应力集中问题，把这些细节处理到位，才能保证零件在长期往复摆动的工况下稳定工作，减少后期维护更换的频率。
