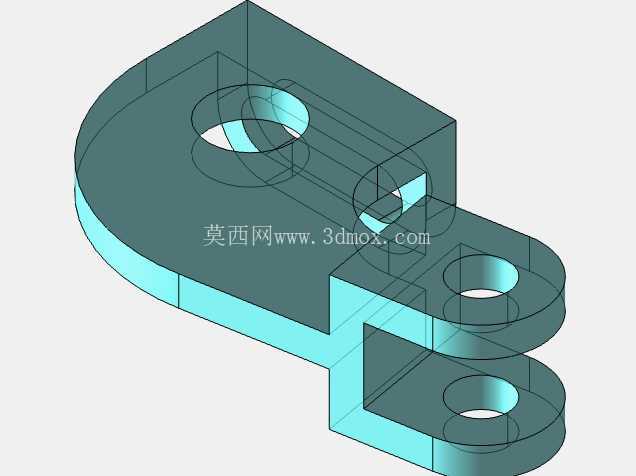

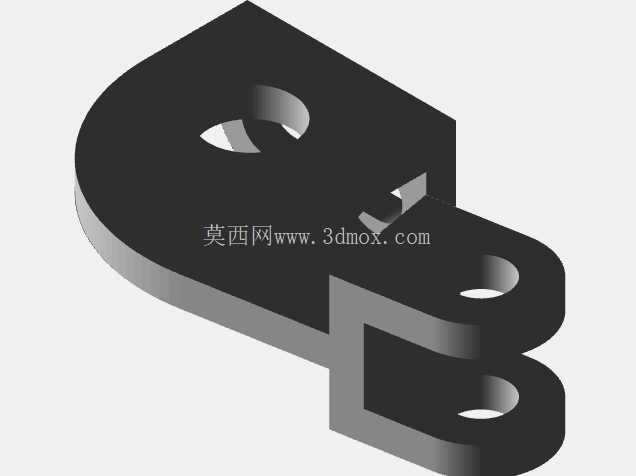

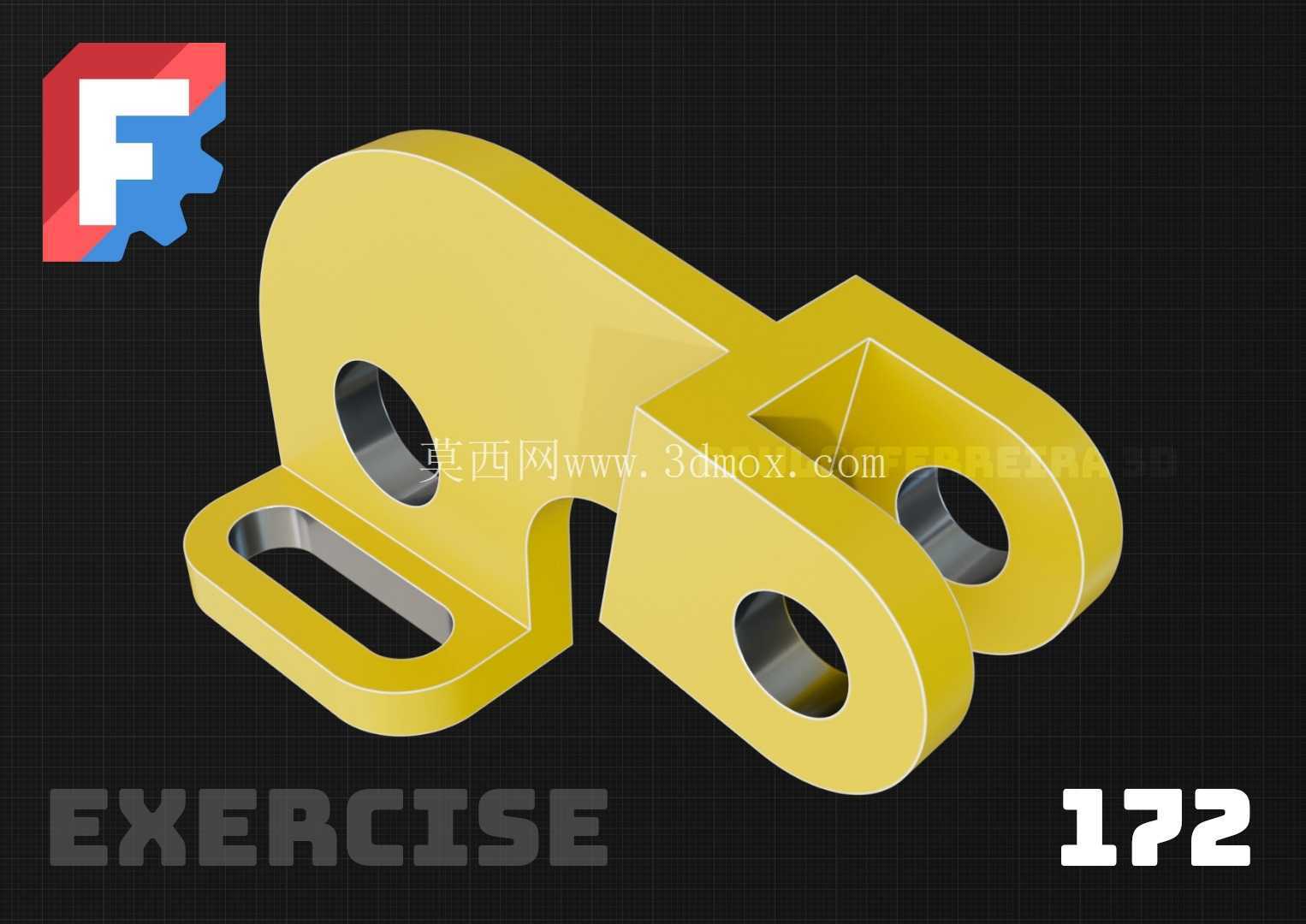

  这类多铰接连接固定支座,常见于中小型工程机械的连杆传动末端、农用机具的挂接限位部位,以及轻型自动化输送线的摆臂连接节点,核心作用是在多组运动杆件之间传递载荷,同时预留足够的铰接转动自由度,避免杆件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看,整个构件采用一体化成型思路,左侧带长圆孔的耳板主要用于支座整体的安装固定,长圆孔的设计并非随意设置,而是考虑到现场安装时的位置公差补偿——实际装配场景中,安装基面的孔位往往存在1-3mm的位置偏差,长圆孔可以允许支座在安装时沿孔长方向微调位置,降低对安装基面加工精度的要求,同时在设备运行过程中,长圆孔也能释放少量沿孔向的热胀冷缩变形量,避免温度变化带来的附加内应力。

  左侧大直径圆孔是主铰接点位,用于连接主传动杆件,这个孔的孔径公差通常取H7级,与配套的铰接销轴采用间隙配合,保证转动灵活的同时不会出现过大的径向窜动,孔的两端预留了倒角,既方便销轴装配时的导入,也能去除机加工产生的毛刺,避免装配时划伤销轴表面。右侧的双叉耳结构是双铰接点位,两个同轴的圆孔用于连接从动摆臂,双叉耳的间距设计需要匹配被连接件的厚度,同时要保证双耳的同轴度误差控制在0.02mm以内,否则销轴穿入后会出现别劲的情况,长期运行会加剧销轴和孔壁的磨损,甚至导致耳板开裂。

  双叉耳与左侧主板之间设置了三角加强筋结构,这部分的设计是整个构件的强度核心,因为设备运行时,右侧摆臂传递的载荷会在叉耳与主板的连接位置产生较大的弯矩,如果没有加强筋,仅靠平板连接很容易在交变载荷下出现疲劳断裂,加强筋的厚度与主板厚度保持一致,过渡位置采用圆角处理,避免应力集中。从安装边界来看,整个支座的轮廓尺寸需要匹配安装空间的限制,左侧耳板的外圆弧半径不能超出安装基面的范围,右侧双叉耳的外端面要与周边运动杆件保留至少5mm的安全间隙,避免运动过程中发生碰撞干涉。构件上的三个铰接孔的中心距是核心尺寸参数,直接决定了连接后连杆机构的运动行程,设计时需要反复校核运动轨迹,确保杆件摆动到极限位置时,支座本身不会与其他部件发生磕碰。

  材质选择上,这类支座通常采用Q235或45号钢制作,表面做镀锌或喷塑处理,提升防锈能力,适用于户外或潮湿工况下的使用需求。在建模过程中,需要重点关注各个孔的同轴度、加强筋的过渡圆角、长圆孔的端部圆弧半径这些细节,这些细节直接决定了后续加工的可行性和零件的实际使用寿命,比如孔口的倒角如果遗漏,装配时销轴很难顺利穿入,加强筋的过渡圆角如果太小,热处理或受力时很容易在圆角位置产生裂纹。实际应用中,这类支座往往需要承受反复的交变载荷,所以设计时除了静强度校核,还要做疲劳强度验算,尤其是耳板与孔连接的截面位置,是应力集中的高发区域,需要适当增加截面厚度或者优化过渡结构,保证零件的使用寿命满足设备的大修周期要求。
