小型龙门数控雕刻机带电控柜结构设计

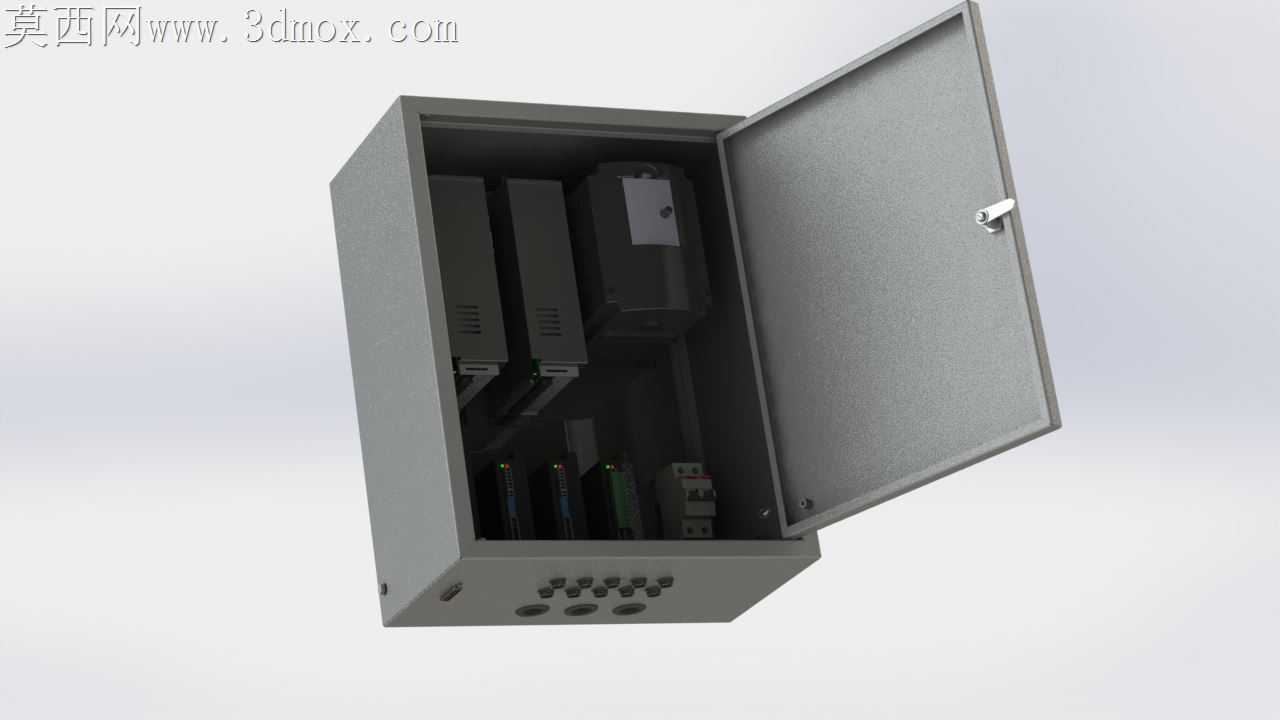

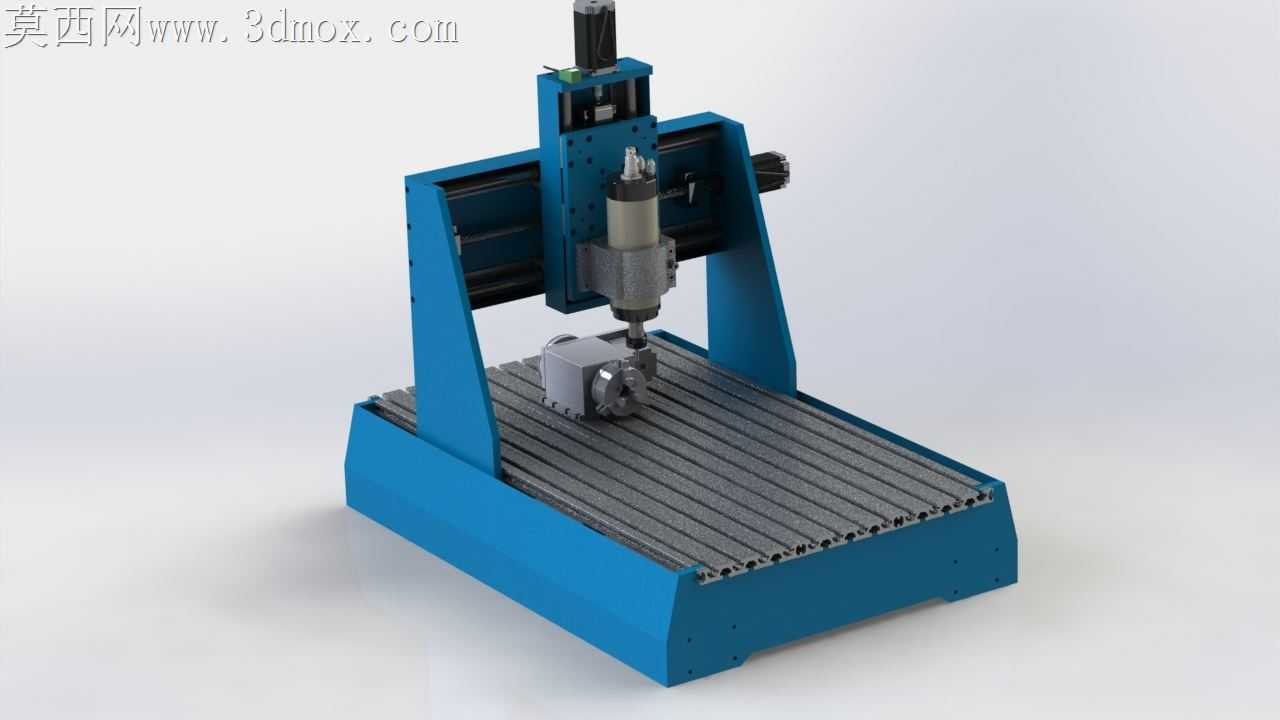

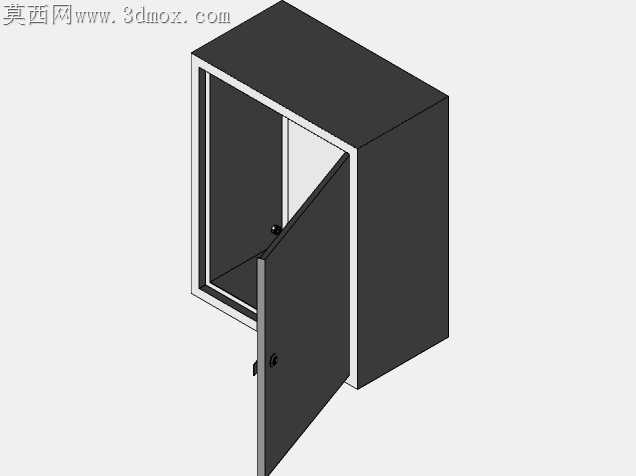

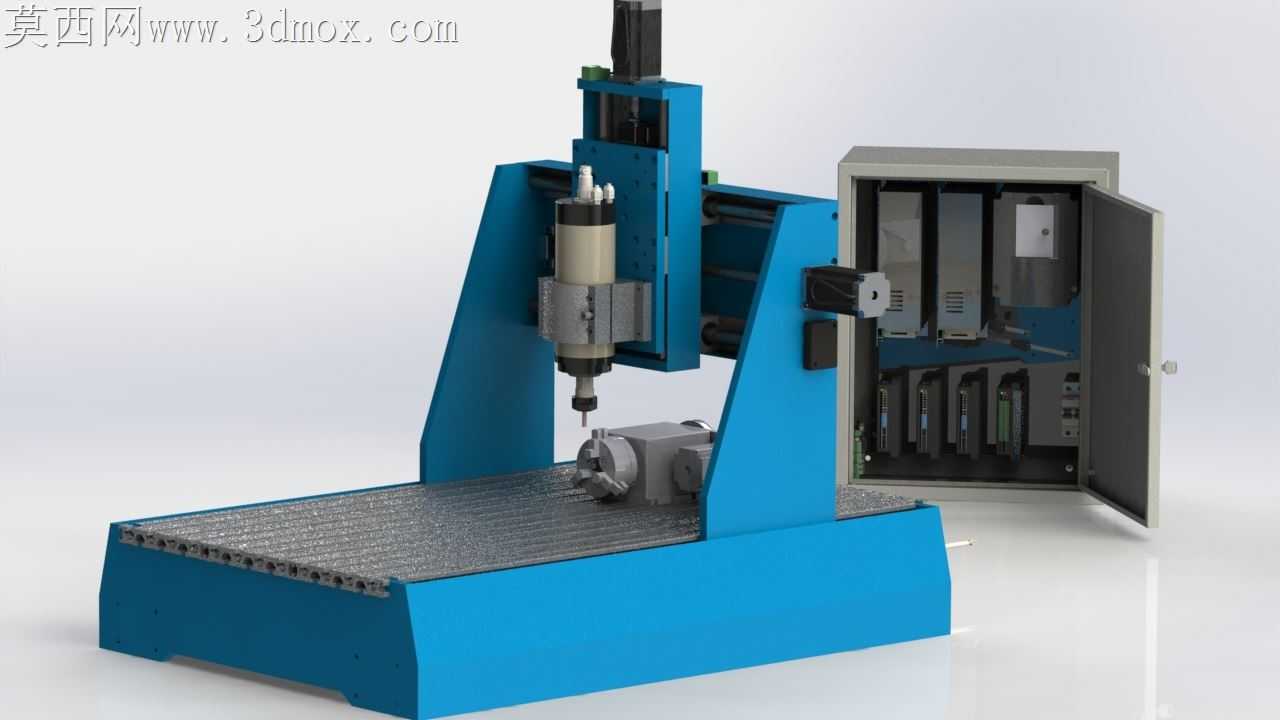

车间里小型雕刻机最常碰到的糟心事，莫过于加工时Z轴抖动导致铣面发颤、电控柜走线杂乱积灰难清理、工作台T型槽藏屑难清理这些实打实的工况问题，这套结构在落地适配加工需求时做了不少针对性的取舍。床身采用整体式斜角围边结构，没有做常见的直角拼接设计，斜向延伸的围边刚好能兜住加工时飞溅的铝屑、木屑，清理时只需要顺着斜面往端部排屑口扫动，不用蹲在机床边抠直角缝隙里卡着的碎屑，日常维护的效率能提不少。Z轴滑台没有用单薄的单导轨侧装结构，而是把两根线性导轨对称布置在主轴安装座两侧，配合加宽的滑块安装面，哪怕主轴装夹6mm铣刀以最高转速硬切亚克力，刀尖的振纹也能控制在0.02mm以内，不会出现侧边铣削时深浅不一的刀痕。旁边配套的电控柜没有做常见的壁挂式薄壳设计，而是采用独立落地式柜体，柜门开合角度能到180度，柜内的驱动器安装位预留了足够的走线间隙，强电弱电分开走两侧的理线槽，不会出现信号线和动力线缠在一起导致的信号干扰，加工时不会莫名出现丢步、乱跑刀的情况。主轴夹座做了快拆式的锁紧结构，换不同功率的主轴时不用拆整个滑台，只需要松开侧面两颗锁紧螺丝就能抽换主轴，对小批量加工频繁换工艺的场景特别友好。龙门横梁和床身的连接面做了刮研适配的凸台结构，装配时不用靠塞片反复调间隙，靠加工面的配合精度就能保证横梁和工作台的平行度，装配工时能压缩近三分之一。工作台的T型槽做了圆角过渡处理，没有用尖锐的直角槽，装夹工件时T型螺栓滑入更顺畅，也不会因为应力集中导致槽口崩边。电控柜底部预留了散热风扇的安装位，进风口加了可拆卸的防尘滤网，长时间连续加工时柜内温度不会过高，驱动器过热报警的概率能降不少。这套结构没有追求花里胡哨的外观设计，每一处改动都是对着车间实际加工时碰到的痛点来的，小到排屑斜面的角度、走线槽的宽度，大到导轨的布置方式、柜体的开合角度，都是经过实际加工验证过的实用设计，不管是做小型零件的铣削加工，还是拿来做实训教学的演示设备，都能适配对应的使用需求，不会出现中看不中用的结构问题。
