适配3D金属打印的高流量涡旋式换热结构

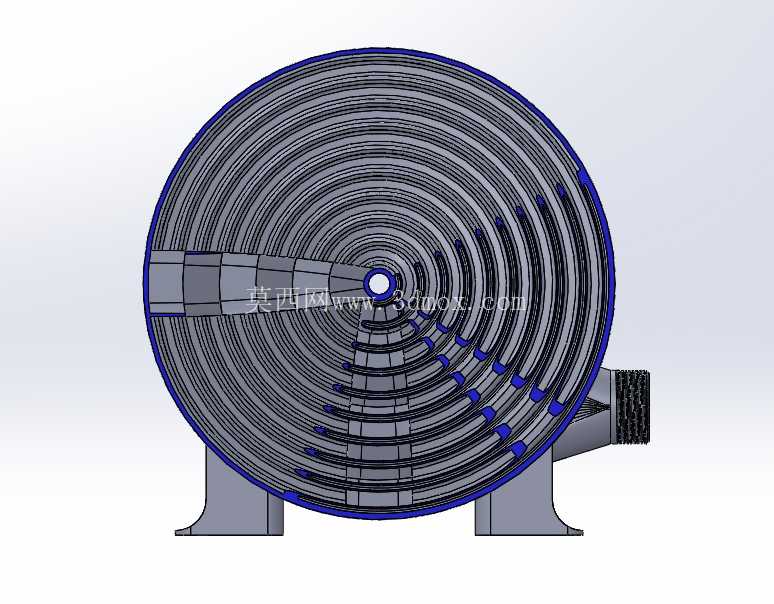

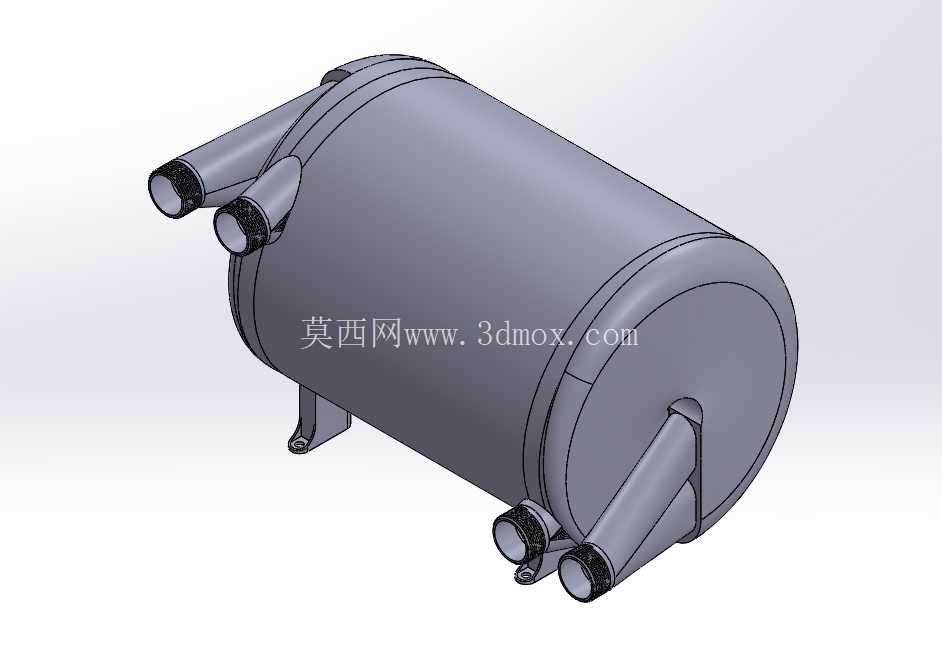

　　在航天热控、高功率电子散热、紧凑型能源系统这类对换热效率、空间占用、流体通量有严苛要求的场景里，传统管壳式、板翅式换热器往往受限于加工工艺，很难在有限体积内同时实现大流量输送与高热传导效率，而这款涡旋式换热结构的设计，正是瞄准这类工况的痛点做的定向优化。从结构本身来看，整体采用圆盘式立式布局，底部设置两个对称的支撑脚，可直接通过支脚的安装孔固定在安装基座上，整体径向尺寸紧凑，轴向厚度较薄，不需要预留大长度的管路排布空间，适合安装在舱体内部、设备机架夹层这类空间局促的位置，进出流道采用侧置接口设计，接口处做了防滑纹理处理，可直接适配标准快接管路，不需要额外做转接结构，现场安装的适配性较强。

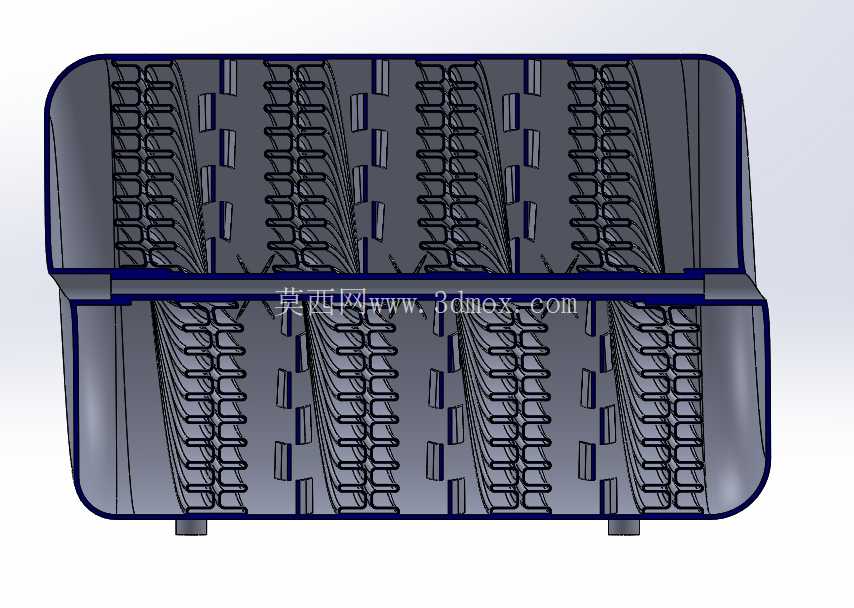

　　设计上最核心的巧思在于将螺旋涡道与翅片结构做了一体化整合，多层同心螺旋流道从中心向外逐步扩展流道截面积，流体从侧部接口进入后，会顺着螺旋流道形成稳定的涡旋流动，这种流动状态本身就会持续扰动流体边界层，避免流体在流道中心形成绝热的滞流区，让靠近流道壁面的流体持续和中心区流体混合，大幅提升对流换热的系数。流道壁面并非光滑平面，而是集成了连续的薄翅片结构，这些翅片顺着涡旋的曲率方向排布，既不会对流体流动造成过大的沿程阻力，又能极大拓展换热接触面积，让两种换热介质在相邻流道内逆向流动时，通过翅片和壁面完成充分的热量传导，相比同体积的传统板式换热器，换热面积能提升数倍。

　　流道内部还设置了分段式导流板，其中一号流道内的导流板会刻意在局部位置制造湍流扰动，让流体在经过导流板时形成小范围的涡流，破坏已经形成的热边界层，避免壁面附近的流体温度升高后降低换热温差，而二号流道的流道曲率做了针对性调整，配合一号流道的湍流扰动，能让两侧流道的换热效率匹配，不会出现一侧换热能力过剩、另一侧成为瓶颈的问题。这款结构在设计之初就完全适配3D金属打印的工艺要求，所有流道的转角、翅片厚度、壁面连接位置都做了打印工艺圆角，没有小于打印最小成型尺寸的薄壁结构，也没有需要额外添加支撑的悬空死角，打印完成后只需要简单去除粉末、做表面光整处理即可投入使用，不需要后续的焊接、拼接工序，从根源上避免了拼接位置的泄漏风险，也能保证流道内部的尺寸精度，不会因为加工误差导致流道阻力出现偏差。

　　实际工况适配中，这款换热结构可以满足大流量流体的输送需求，螺旋流道的变截面设计让流体从中心向外流动的过程中流速逐步降低，既保证了入口处的流体快速进入换热区，又能在换热充分段让流体停留足够的时间完成热量交换，不会因为追求大流量就缩短换热路径、降低换热效率。支撑结构的设计也做了力学仿真验证，两个支脚的位置刚好对应整体结构的重心垂线，在承受振动、冲击载荷时，支脚的受力分布均匀，不会出现局部应力集中的问题，适合在有振动工况的移动设备、航天载具上使用。流道的密封面和壳体是一体化成型的，侧部接口的密封面做了平面度处理，安装管路后可以承受较高的工作压力，不会因为冷热交变出现密封失效的问题。对于结构设计从业者来说，这款模型的流道拓扑思路、工艺适配设计、安装边界的考量都有很高的参考价值，尤其是在做紧凑型换热设备设计时，这种涡旋集成翅片的结构方案，可以在有限的空间约束下平衡流量、阻力、换热效率三个核心指标，避免传统设计中三个参数互相掣肘的问题。
