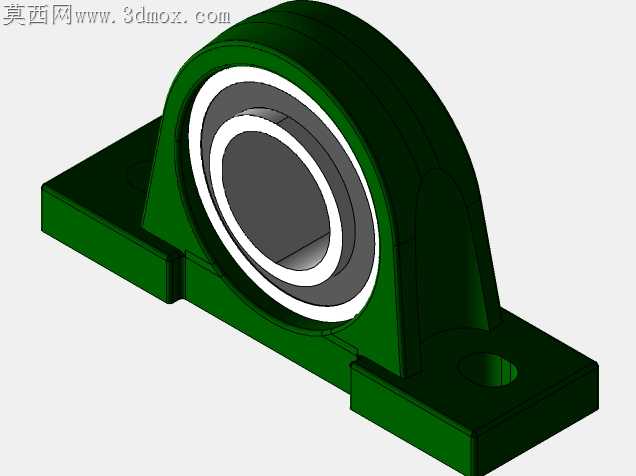

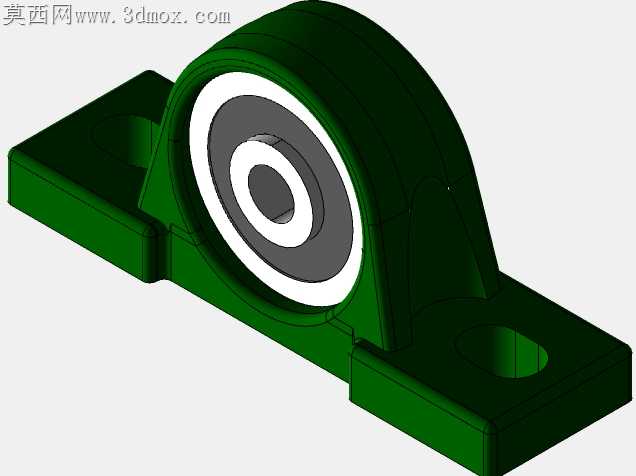

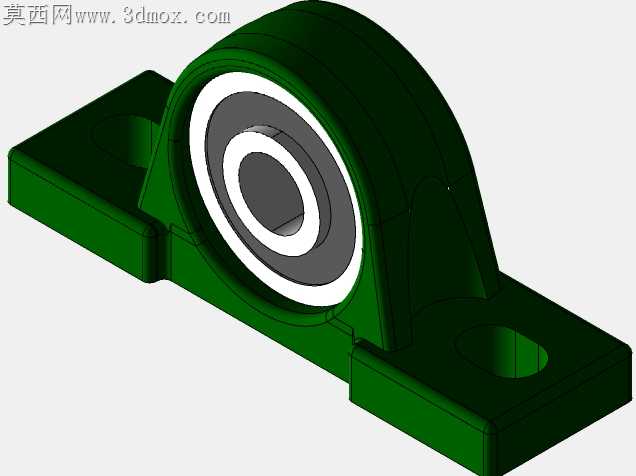

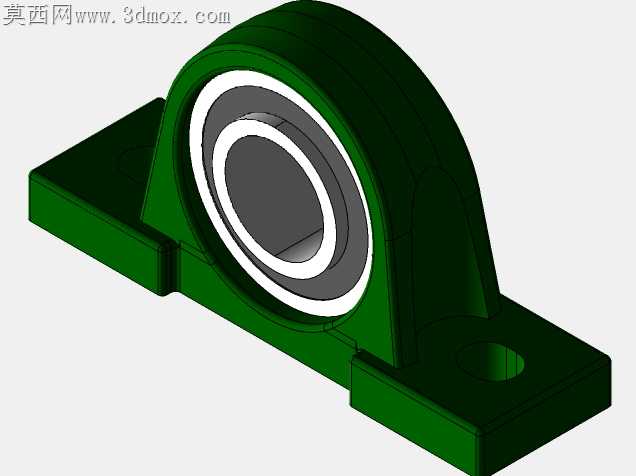

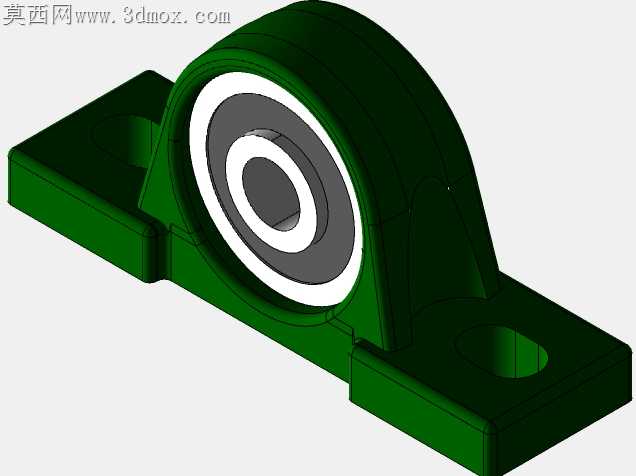

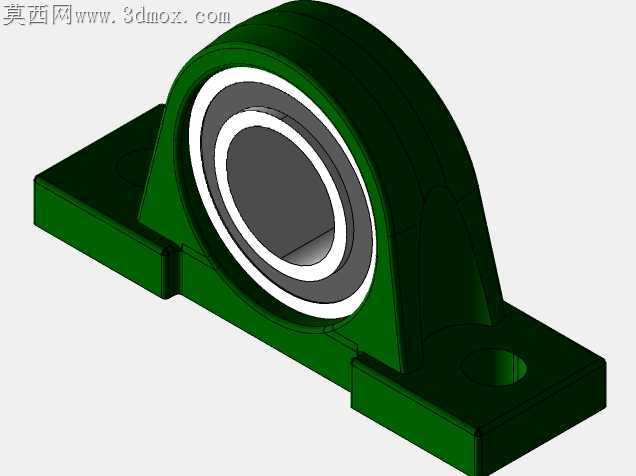

UCP外球面带座立式轴承结构设计

车间里更换过不少带座轴承，最常见的失效点从来不是滚动体本身，而是座体安装面的平面度偏差带来的附加载荷，还有轴承外圈与座孔的配合间隙把控不当，跑圈磨坏座孔的情况占了维修量的近四成。这款UCP带座轴承的结构设计，刚好把这些现场踩过的坑都做了针对性的调整。铸钢材质的立式座体底部安装面做了0.02mm的平面度公差预留，比常规冲压座的精度高出两个等级，安装时不需要额外刮研垫铜皮，四个安装螺栓孔的沉头座深度做了统一控制，螺栓锁紧后不会因为沉头深浅不一带来座体翘曲，从根源上减少轴系的附加弯矩。轴承外圈的球面配合面做了微纹理磷化处理，不是光滑的镜面配合，带细微储油纹理的接触面既能保证调心时的滑动顺畅，又能留存少量润滑脂，避免长期静止调心位置出现接触面锈蚀卡滞，很多同类产品用久了调心功能失效，就是因为配合面缺油锈死，轴系不对中时直接把载荷怼到滚动体上，提前出现点蚀失效。注油嘴的位置做了偏移设计，不是正对轴承顶部，而是偏出15度角，就算座体旁边安装了端盖或者防尘罩，黄油枪也能顺利对接注油，不用拆周边附件就能完成日常维护。锁紧套的内孔做了微小的锥度引导，装轴时不需要硬敲，顺着锥度滑入后锁紧顶丝，就能保证轴和内圈的同轴度，不会出现顶丝锁紧后轴偏斜的问题。座体的排脂槽开在轴承腔的最低位置，过量加注的润滑脂能顺着槽排出，不会因为腔内油压过高把密封圈顶破，之前遇到过不少操作工注油过量挤坏密封圈，粉尘进轴承腔提前报废的情况，这个小结构刚好解决了维护时的操作容错问题。两侧的接触式密封圈做了双唇结构，内唇贴轴挡脂，外唇挡外界粉尘铁屑，就算在多粉尘的输送线、农机设备上用，也能比单唇密封的轴承寿命长出一倍多。座体的铸造圆角做了加大处理，安装螺栓孔周边的加强筋顺着载荷传递方向排布，承受径向冲击载荷时，应力不会集中在孔边出现开裂，之前用的薄座体经常在重载冲击下从螺栓孔位置裂成两半，这个加强结构刚好补上了强度短板。
