压铸模具用奥内克定位结构件

　　在压铸生产的工装配套体系里，这类定位结构件是模具合模工序里保障型腔对位精度的核心小件，日常主要布置在定模框与动模框的边角对位区域，承担合模过程中的导向限位、合模后的位置锁附作用，避免高温金属液充型时模腔错位引发的铸件飞边、尺寸超差问题。从实际生产场景来看，这类结构件的服役环境要直面压铸工序的周期性温度波动，合模时承受刚性接触的挤压力，开模后又会暴露在车间常温环境中，长期往复工况下对结构的抗形变能力、尺寸稳定性有明确要求，因此设计阶段首先要规避应力集中的锐角结构，所有棱边都做了小尺寸倒角处理，既减少热处理环节的开裂风险，也能降低装配过程中磕碰划伤模框基准面的概率。

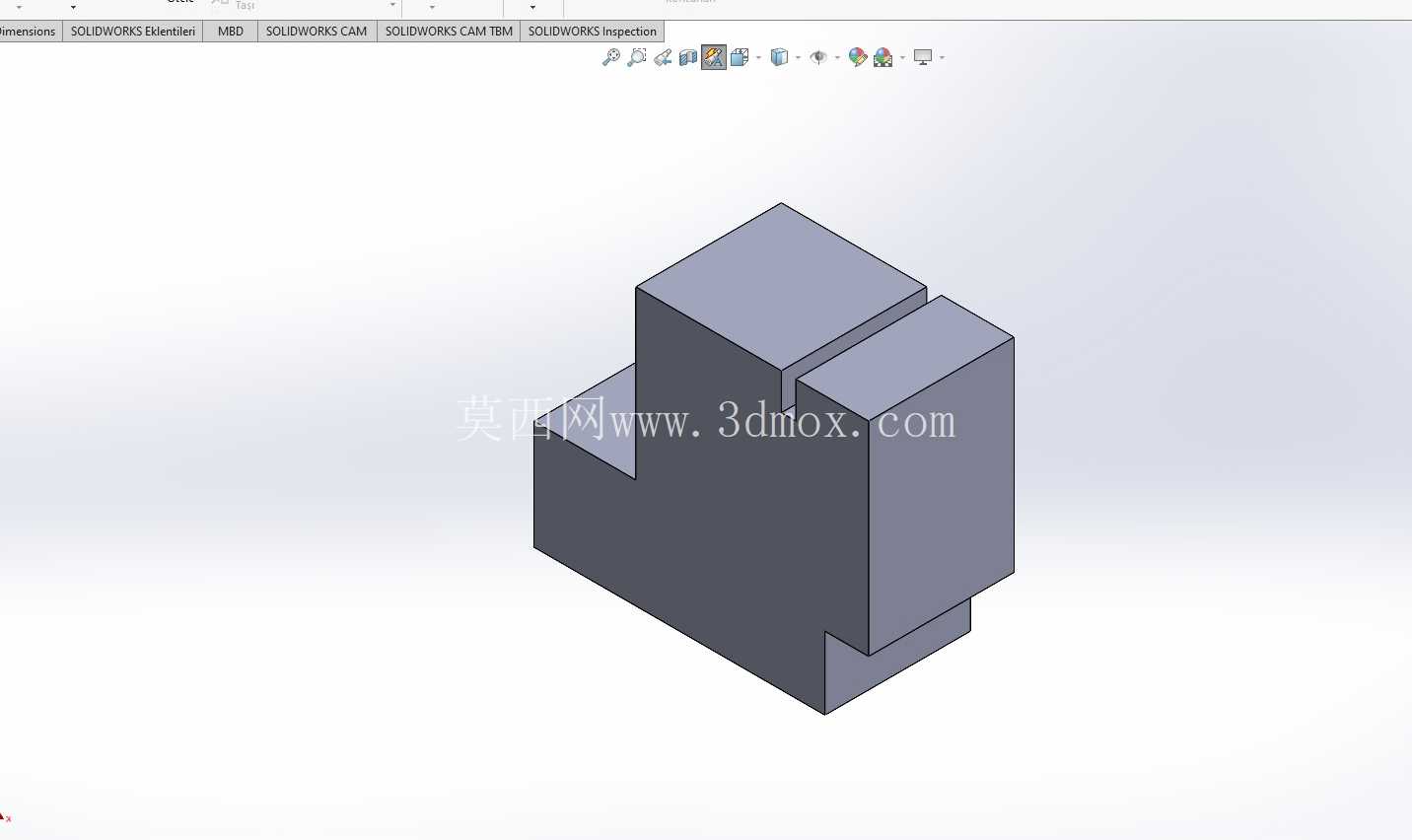

　　从结构形态来看，该构件采用阶梯式凸台组合结构，主体为规整的矩形块体，一侧延伸出低位凸台，高位凸台侧面开设有窄槽结构，这种结构设计并非随意设置：低位凸台主要嵌入动模框的预制沉槽内，承担装配时的初定位作用，安装时无需反复调整位置，顺着沉槽滑入即可完成初步对位；高位凸台的窄槽则是与模框上的锁紧滑块配合，当模具合模到位后，锁紧滑块卡入该窄槽，可抵消充型过程中金属液对模腔的胀型力，避免模框受侧向力出现微量位移。设计过程中需要严格控制各凸台的平行度与垂直度公差，所有配合面的平面度公差要控制在0.02mm以内，否则合模时会出现卡滞，长期使用还会因为局部受力不均出现压痕凹陷，影响模具的合模精度。

　　关于安装边界，这类结构件的安装沉槽需要在模框精加工阶段一次铣削成型，沉槽的深度公差要与构件低位凸台的高度公差匹配，保证装配后构件的高位凸台顶面高出模框基准面的尺寸符合设计值，既不能过高导致合模时出现硬接触撞模，也不能过低导致锁紧滑块无法完全卡入窄槽，失去锁位作用。实际应用中，这类结构件通常会在模具的四个对角位置各布置一件，对称受力的布局方式可以让合模过程的导向受力更均匀，避免单侧受力引发的模框偏斜。

　　不同于标准件的通用化设计，这类适配特定压铸模的定位结构，其凸台的宽度、窄槽的深度与宽度都需要匹配对应模具的锁模机构尺寸，不能直接跨型号套用，建模阶段需要优先确认模框上的安装空间尺寸，预留出足够的螺栓沉孔位置，保证装配时紧固件不会与周边的冷却管路、顶杆结构发生干涉。从结构强度角度考虑，该构件的实体部分没有多余的减重孔设计，因为压铸合模的锁模力通常达到数百吨，实体结构可以保证足够的刚性，避免长期受挤压出现形变，窄槽的槽口位置做了微小的圆弧过渡，减少应力集中带来的断裂风险，日常维护时只需要定期检查配合面的磨损情况，当磨损量超过0.05mm时及时更换即可，不需要对模框本身进行修整，能大幅降低模具的维护成本。在压铸生产的换模流程中，这类定位结构的存在也能大幅缩短模具的上机调试时间，操作人员不需要反复调整动定模的同轴度，顺着定位块的导向合模即可保证型腔对位准确，对于中小批量的压铸生产场景，这类结构件的应用能有效减少设备的待机调试时间，提升整体生产效率。
