阶梯轴类汽车冲压模具定位零件结构

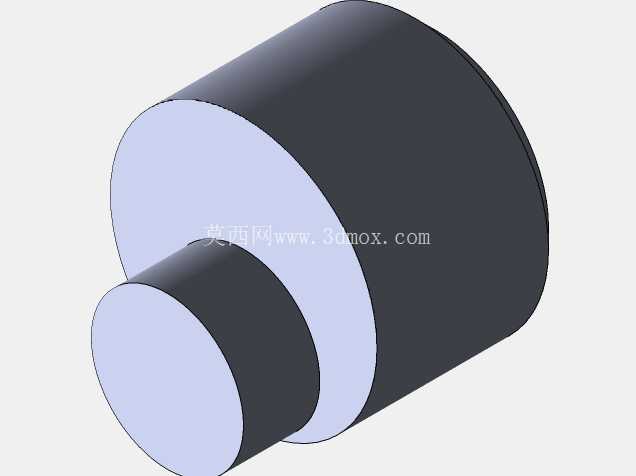

在汽车覆盖件冲压生产线的模具工装体系里，这类同轴阶梯轴结构的零件，大多承担工位定位、坯料导向或者凸模安装基准的作用，区别于标准件的等径轴设计，双段不同直径的圆柱同轴布局，是为了适配冲压模架上不同孔径的安装孔位，同时满足不同工位的功能需求。从实际冲压工况来看，大直径段通常嵌入模座的沉孔内，承担主要的轴向定位与载荷传递，小直径段则伸出模面，要么作为坯料的定位销插入板材的工艺孔内限制送料位移，要么作为小型凸模的安装基体，在冲压行程中完成局部成形或者冲孔工序。设计这类零件时，首先要保证两段圆柱的同轴度公差，通常控制在0.02mm以内，避免冲压过程中出现偏载导致的零件磨损加快或者冲压件尺寸超差，大直径段的端面与模座沉孔端面的贴合率也要达到85%以上，防止合模时出现间隙造成的冲压冲击力反向损伤模架。从安装边界来看，大直径段的外径要与模座沉孔采用H7/m6的过渡配合，保证装配后无径向窜动，小直径段的长度要根据冲压行程、板材厚度以及压料板的让位深度综合确定，既要保证冲压前能顺利插入板材工艺孔完成定位，又要保证开模后小直径段完全退出板材，不会卡滞造成送料故障。这类零件的外形没有多余的复杂特征，两段圆柱的衔接处采用直角过渡或者微小圆角过渡，直角过渡的结构加工难度更低，适合对定位精度要求不是极高的工位，微小圆角过渡则能减少衔接处的应力集中，适合承受较大冲压冲击力的冲孔工位。在实际生产应用中，这类零件的材质通常选用Cr12MoV模具钢，淬火硬度控制在HRC58-62，表面粗糙度Ra0.8以下，减少与板材或者模孔的摩擦阻力，延长使用寿命。不同于标准定位销的统一尺寸，这类阶梯轴的尺寸参数完全匹配对应冲压模具的工位需求，大直径段的长度通常与模座沉孔深度一致，保证装配后大直径段端面与模座表面齐平，不会突出模面干涉压料板的运动，小直径段的外径则根据板材工艺孔的尺寸确定，通常比工艺孔小0.1mm左右，既保证定位精度，又避免插销时刮伤工艺孔边缘造成板材变形。在冲压作业的连续循环中，这类零件要承受频繁的轴向冲击力与径向剪切力，所以设计时除了尺寸匹配，还要校核轴段的抗剪切强度，尤其是小直径段与大直径段的衔接位置，是应力集中的高发区域，当冲压吨位较大时，会在衔接位置增加R0.5-R1的过渡圆角，分散应力避免断裂。另外，这类零件的安装通常采用过盈配合加端面螺钉紧固的方式，大直径段装入模座沉孔后，从模座背面用内六角螺钉拉紧，保证零件在反复冲压过程中不会出现轴向窜动，部分需要频繁更换的工位也会采用间隙配合加锁紧销的结构，方便维护时快速拆卸更换。从三维建模的角度来看，这类零件的建模逻辑以旋转特征为核心，先绘制包含两段轴径、过渡圆角、端面倒角的截面草图，绕中心轴线旋转360度即可生成基础实体，后续再根据安装需求添加螺钉过孔、锁紧销孔等辅助特征，建模过程中要重点标注两段轴的同轴度、端面垂直度、各段直径与长度的尺寸公差，保证加工后的零件能直接装配到模架上无需二次修配。在汽车冲压车间的实际运维中，这类阶梯轴类零件属于易损工装配件，当小直径段出现磨损、拉毛或者变形时，会直接导致冲压件的定位精度下降，出现孔位偏移、成形边尺寸超差等质量问题，所以备件库通常会储备一定数量的同规格零件，方便故障时快速更换，减少生产线停线时间。
