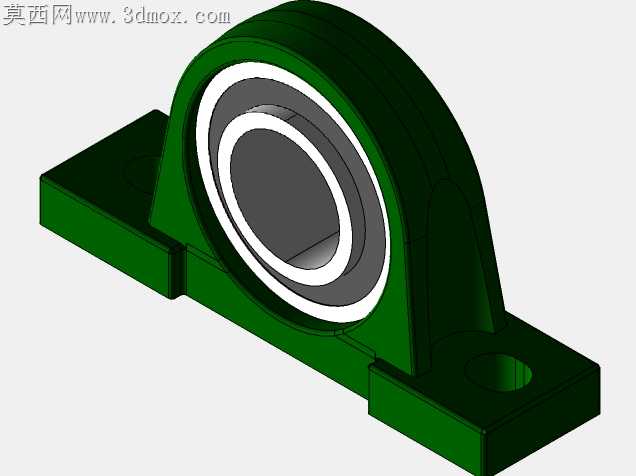

UCFL系列菱形带座外球面轴承结构

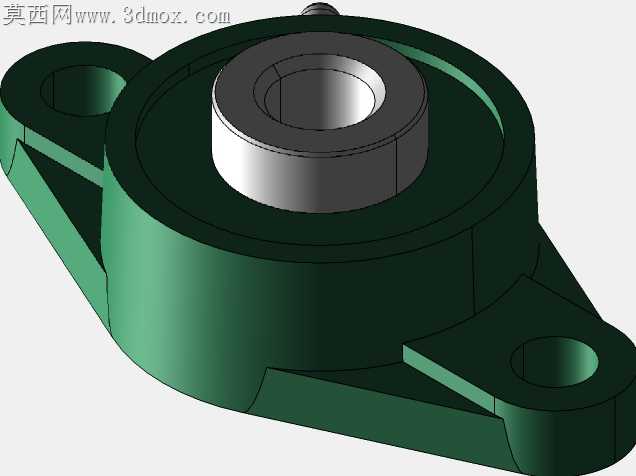

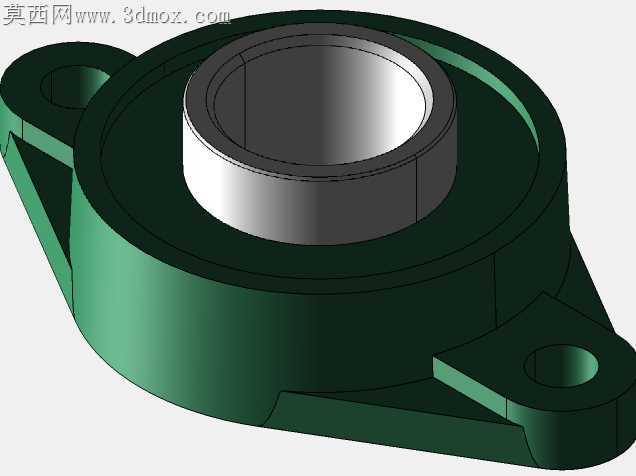

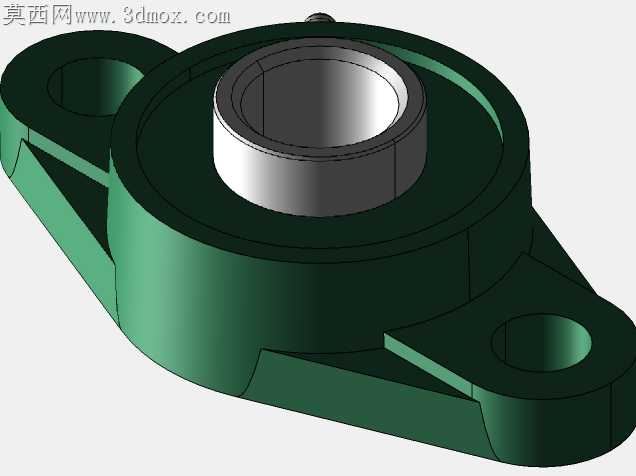

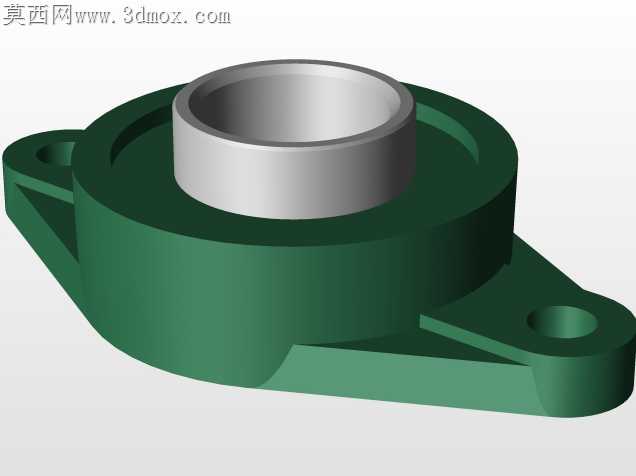

带座轴承在轻工输送、农机传动场景里最常遇到的失效问题，从来不是轴承本身的滚动体磨损，而是座体安装面与轴承内圈轴线的垂直度偏差带来的附加径向载荷，很多现场运维更换轴承时只盯着轴承游隙选件，忽略座体铸造后的安装基准面平面度，跑合不到三个月就出现座体螺栓孔崩裂、轴承外圈跑圈的问题。这套UCFL系列带座轴承的三维结构，把菱形座的两个安装螺栓孔沉台深度做了差异化标注，靠近轴承承载区的沉台比另一侧深0.2mm，刚好抵消铸造拔模斜度带来的安装面翘曲，安装时不用额外刮研座体底面，普通级别的铸件毛坯就能满足装配后的轴线垂直度要求。轴承外圈与座体孔的配合选了过渡配合里偏松的H7/k6公差带，不是一味追求过盈量来防松，外球面轴承本身自带调心功能，过盈量太大会卡死外圈的调心余量，轴系出现轻微挠曲时轴承没法自动补偿偏角，反而会加速密封件的磨损。座体的承力筋条没有做等厚设计，从轴承孔外壁到安装底板的过渡位置，筋条厚度顺着载荷传递路径逐渐收窄，既避免了厚大截面铸造时出现缩孔缺陷，也让轴承受到的冲击载荷能顺着筋条均匀分散到底板的两个安装点，不会在座体与轴承孔的衔接位置出现应力集中。轴承内置的密封圈唇口与内圈的接触压力做了分段设计，接触区的压力峰值控制在0.15MPa，既能阻挡粉尘、喷淋水进入轴承内部，也不会因为唇口压力过大造成运转时的温升过高，在1500rpm的转速下连续运转8小时，轴承外圈温度不会超过环境温度40℃。很多同类型的带座轴承模型会把注油孔的位置做在轴承正上方，实际安装时如果轴承上方有输送线机架或者护板遮挡，注油枪根本没法对准油嘴，这套结构把注油孔偏移了15度，哪怕座体上方有遮挡，也能从侧面完成注油维护，不用每次补脂都拆卸周边的防护构件。菱形座的两个安装孔做了长圆余量设计，安装时可以沿着轴的垂直方向微调1.5mm的位置，现场安装出现轴系中心距偏差时，不用重新扩孔或者打磨安装面，拧松螺栓就能微调对中，大幅降低现场安装的调整工时。
