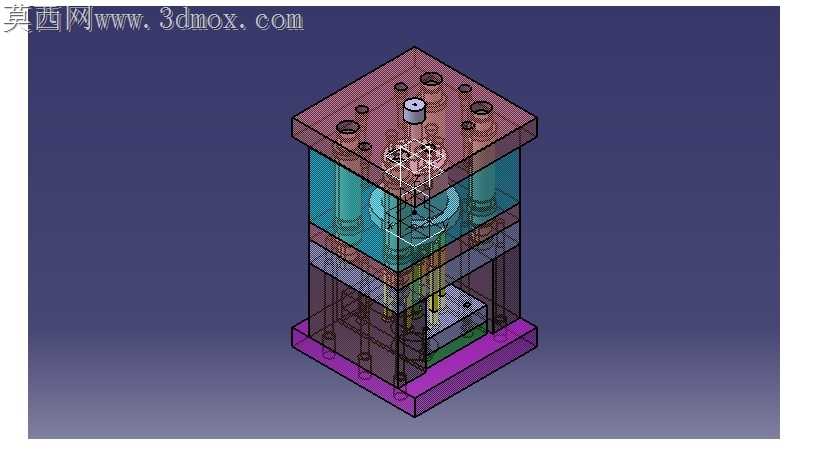

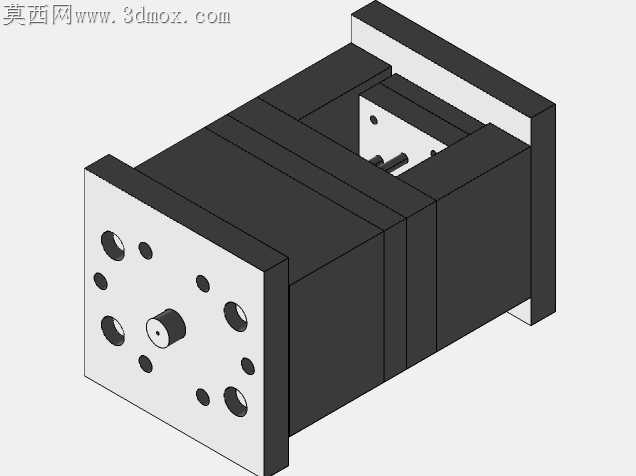

多板层叠式注塑模具结构设计

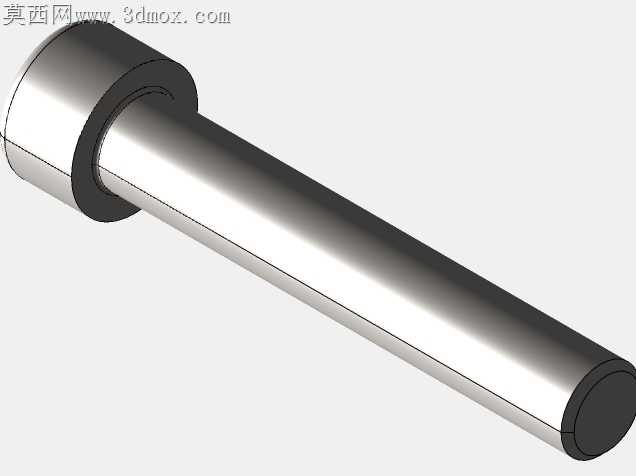

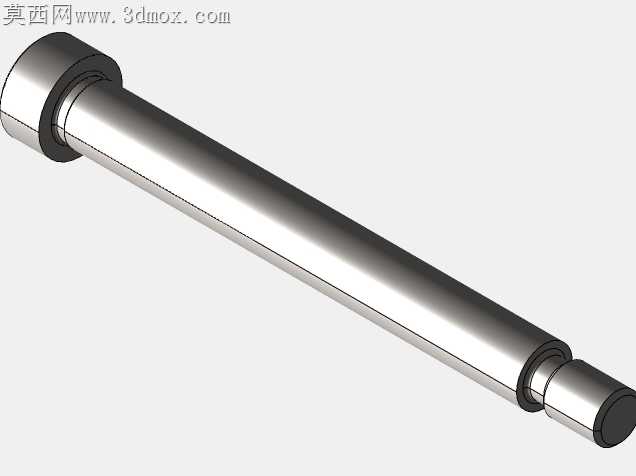

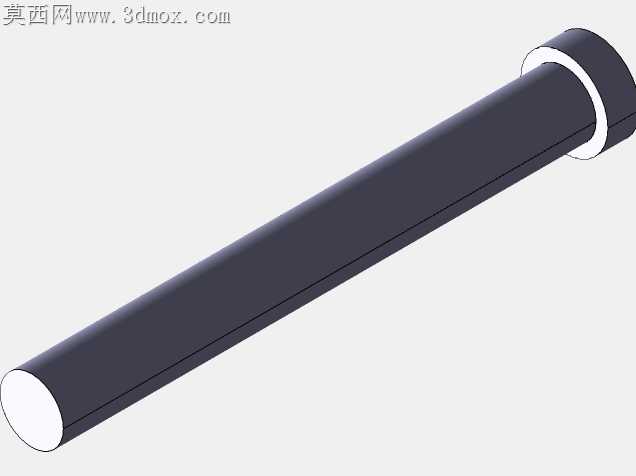

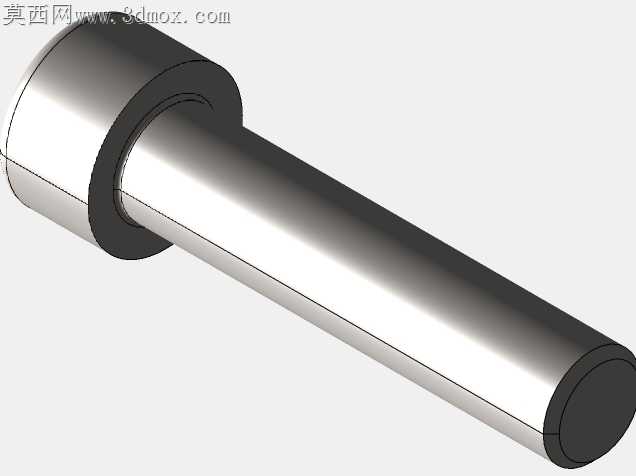

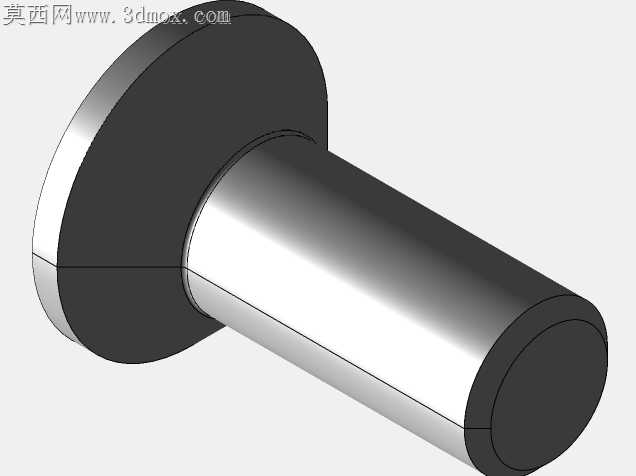

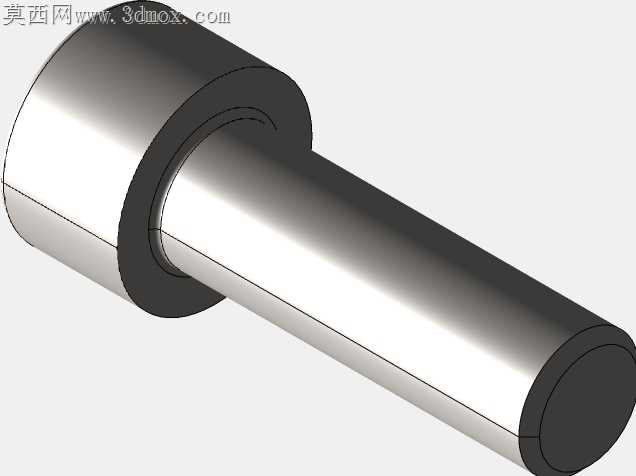

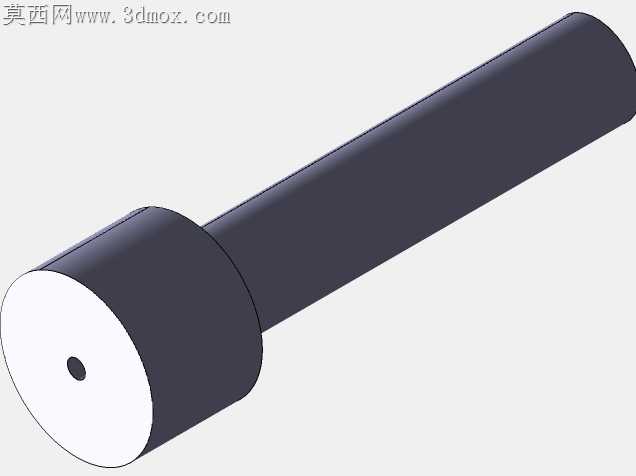

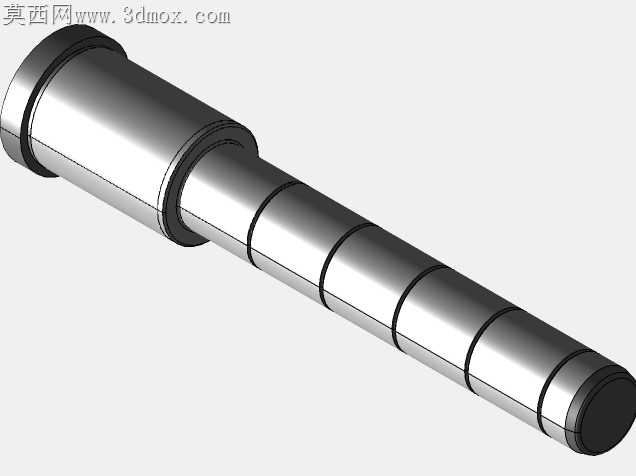

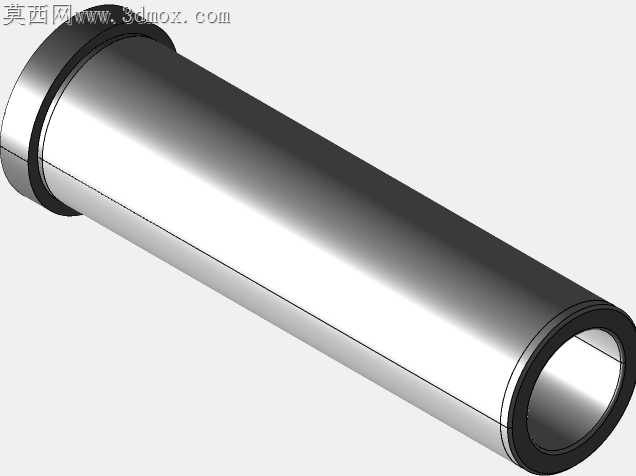

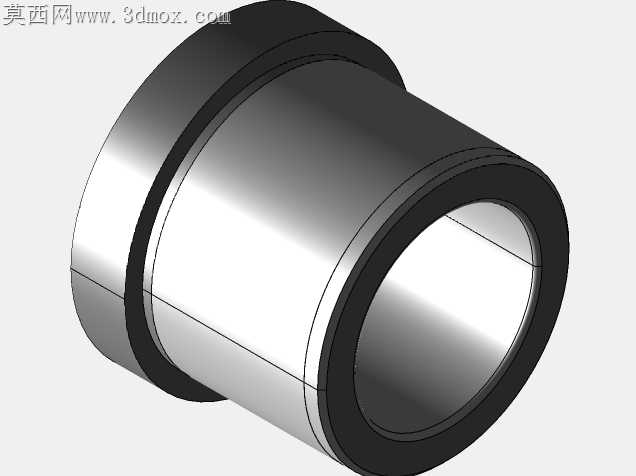

车间实际试模时最常碰到的飞边、开模卡滞、顶出偏斜问题，追根溯源大多能落到模架层叠装配的公差匹配上。这套多板层叠结构的注塑模，在导柱导套的配合段做了分段公差设计，靠近定模侧的导向段采用H7/h6小间隙配合，保证合模时型腔与型芯的同轴度，靠近动模侧的滑动段放大0.02mm间隙，避免长期开合模产生的磨损拉毛导柱表面，导致开模阻力陡增。流道板与定模板之间的定位销没有采用常规的圆柱销贯穿设计，而是做了台阶式定位结构，销钉头部嵌入流道板3mm深度，尾部与定模板采用过渡配合，既避免了合模时流道溢料钻入销钉缝隙，也方便后期拆洗流道时不用完全敲出定位销，减少装配复位的累计误差。顶出板的回程弹簧没有直接套在回针上，而是在弹簧两端加装了淬火垫片，垫片与回针的间隙控制在0.1mm，既能避免弹簧压缩时偏磨回针表面，也能分散弹簧对顶出板的局部压力，防止长期生产后顶出板出现局部凹陷导致顶杆偏斜。型腔周边的冷却水道距离型腔壁的距离统一控制在12mm，水道之间的间距保持25mm，没有为了追求冷却效率刻意拉近水道与型腔的距离，避免生产时模温不均导致塑件局部内应力集中，出现翘曲变形。动模侧的撑头排布避开了顶杆与冷却水道的位置，每个撑头的高度比模脚高度高0.03mm，合模时撑头先承受注塑机的锁模力，减少动模板在长期高压下的弯曲变形，避免分型面出现缝隙产生飞边。浇口套与定位圈的配合段做了1°的锥度，安装时定位圈能顺利压入浇口套端部，不用反复敲击调整同轴度，也避免了注塑机喷嘴与浇口套不同心导致的射嘴漏胶问题。所有模板的排气槽都开在分型面的熔体最后填充位置，槽深控制在0.02mm，既能顺畅排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会让熔体钻入排气槽产生飞边，减少后续修模的工作量。
