车间厂房用双梁桥式起重设备结构

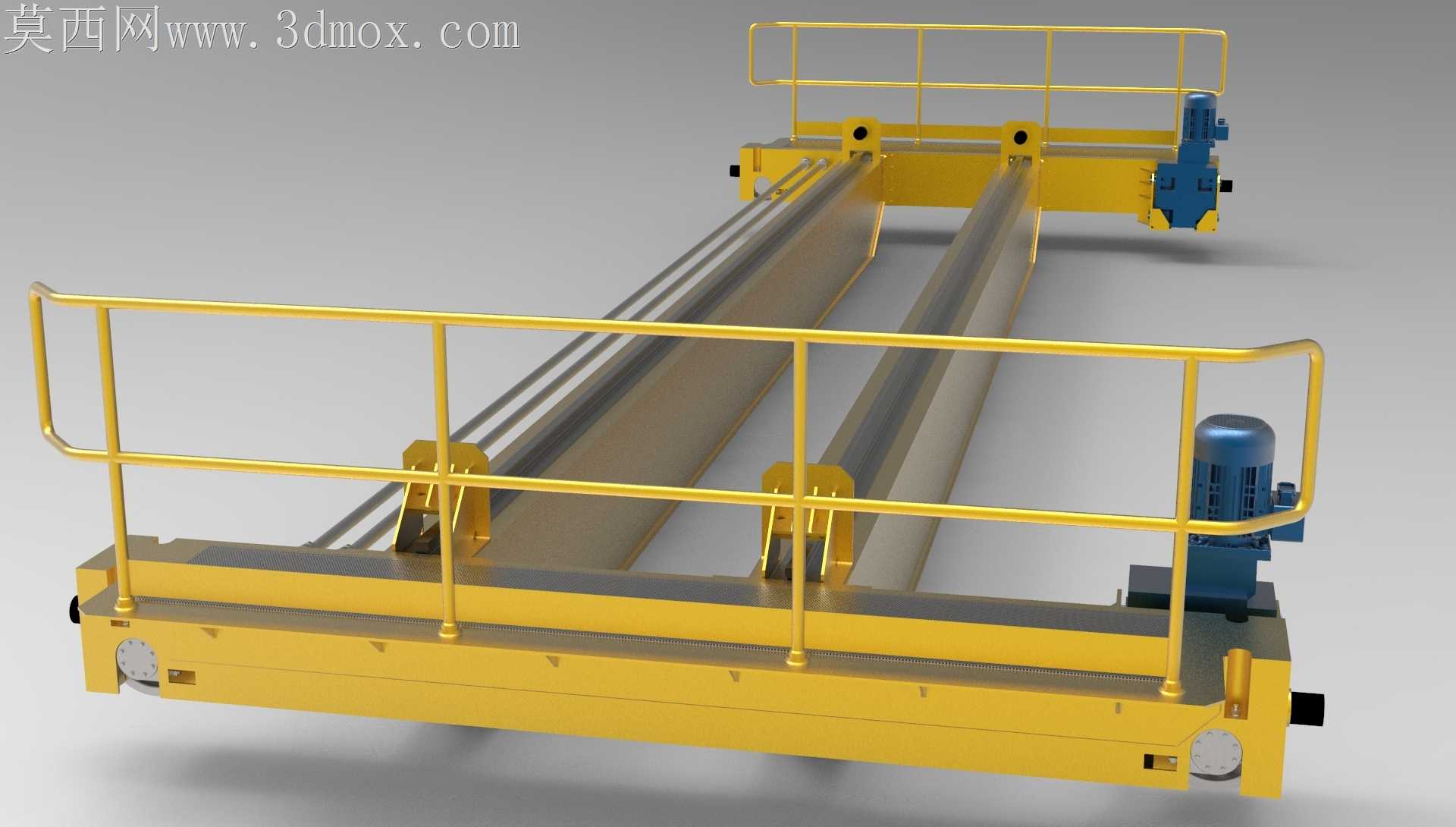

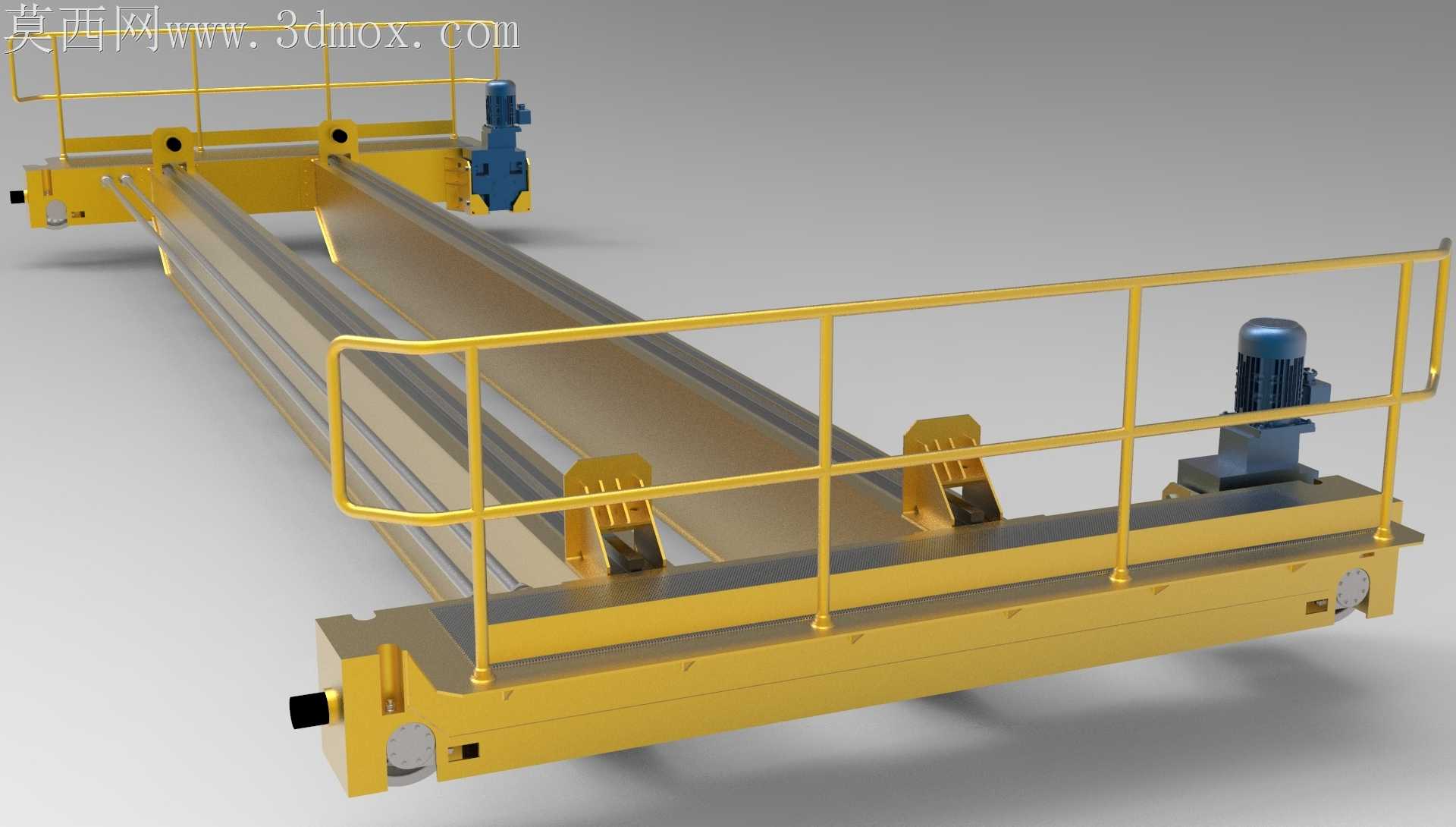

上次帮合作的机加工车间做这套起重设备结构的时候，最先踩的坑就是端梁行走轮组的装配公差，一开始按常规公差带留的间隙，车间师傅说实际工况里轨道常年落焊渣和铁屑，间隙太小跑半个月就会卡滞，后来把轮组侧隙调大了0.2mm，还在端梁外侧加了可拆卸的刮屑板，不用拆端梁就能更换磨损的刮条。做护栏结构的时候一开始想省料用薄壁方管，去现场看了才知道，检修工人经常会把工具挂在护栏上，偶尔还会靠在上面歇脚，最后换成了加厚的矩形管，护栏和主梁连接的支座特意做了圆弧过渡，避免应力集中，焊接的时候特意要求焊后打磨焊趾，不然长期受振动容易出现疲劳裂纹。

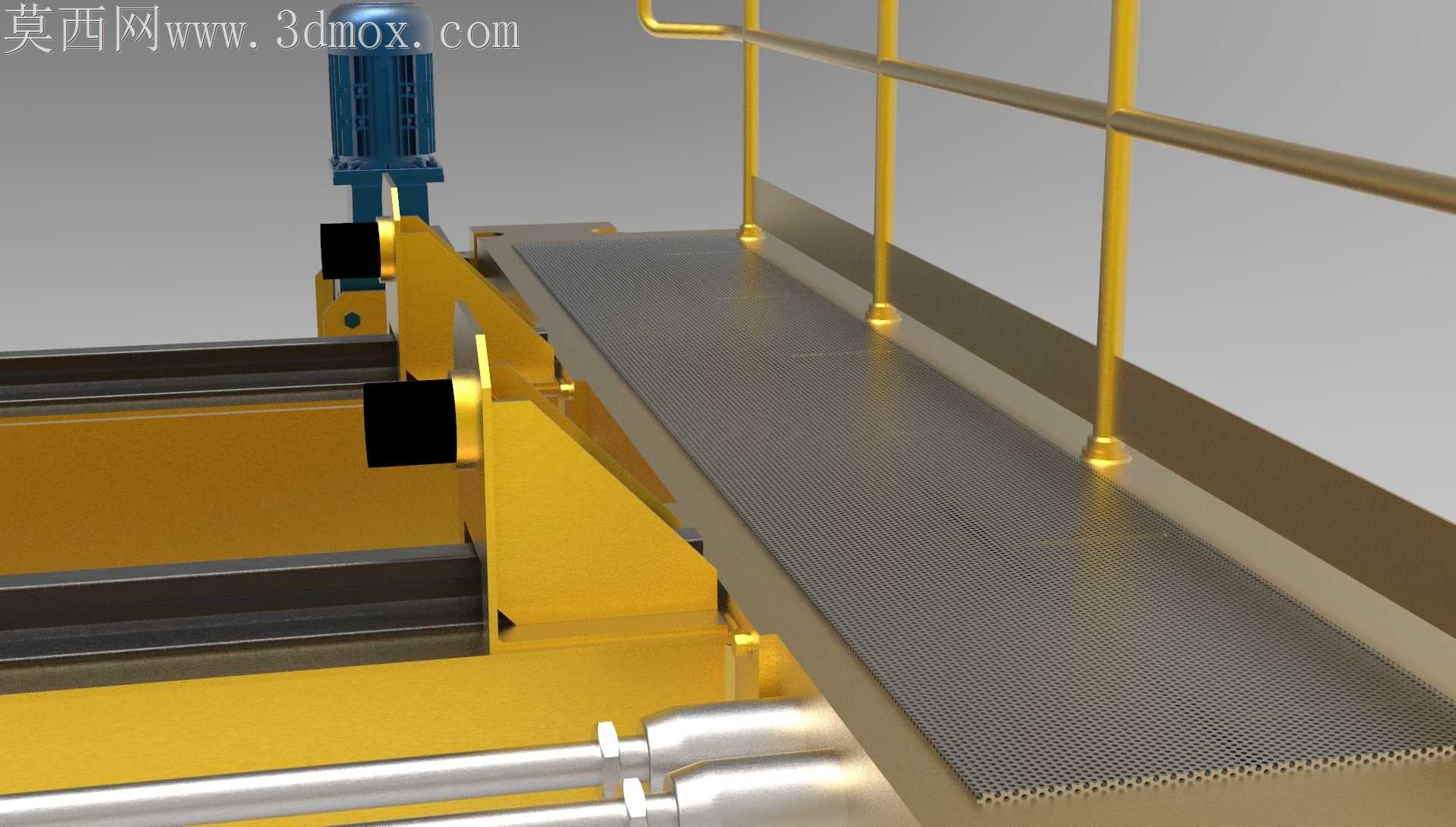

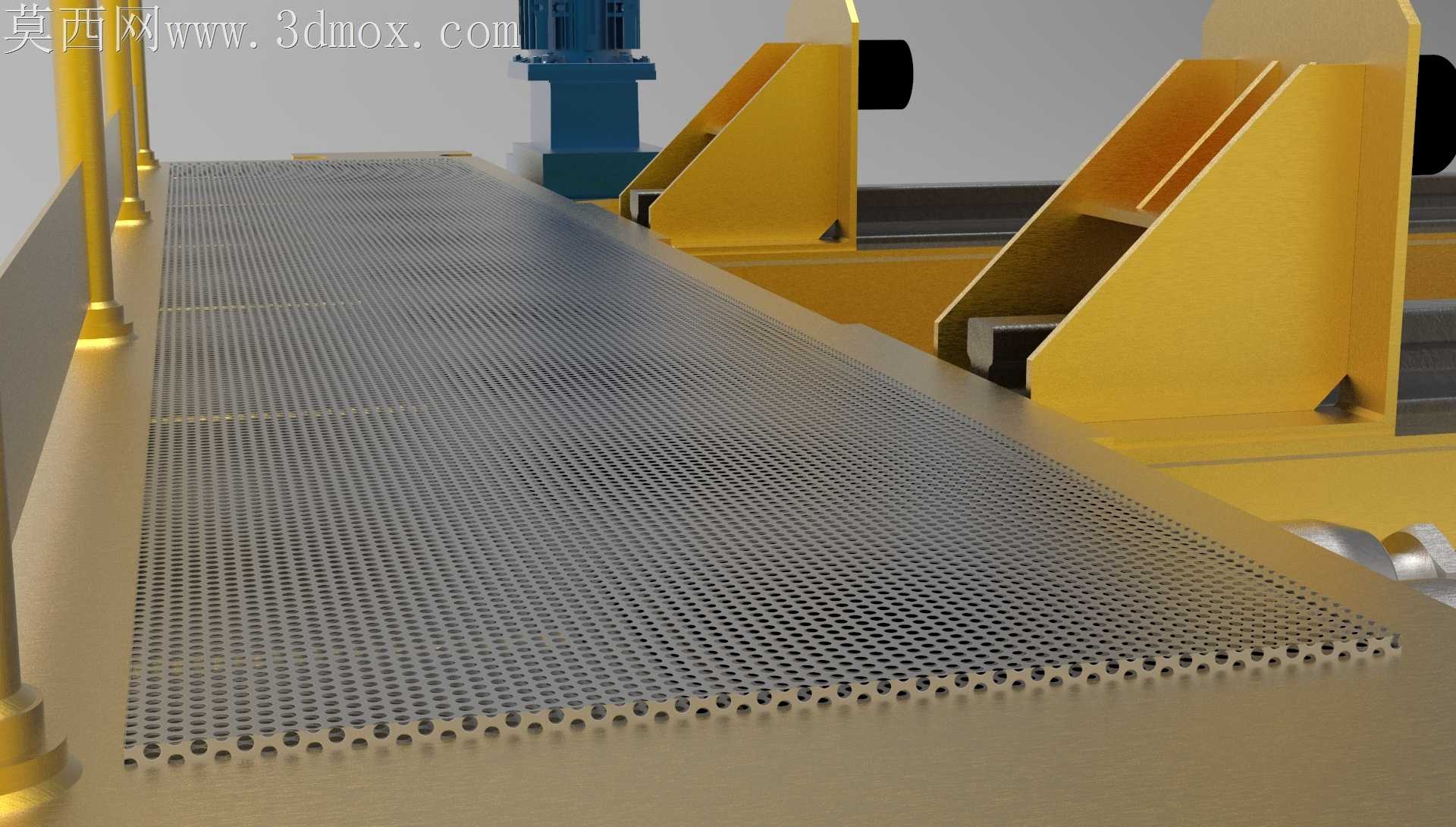

跨格式转档的时候踩了不少坑，一开始导通用格式的时候，电机安装座的安装孔位老是出现面破损，反复调整了导出精度，把曲面缝合公差调到0.01mm才解决破面问题，还特意把驱动电机的安装位做了沉台设计，现场安装的时候不用额外找正，对准沉台拧螺栓就行。主梁的走台板特意做了防滑的凸起纹理，不是光面的平板，考虑到车间里偶尔会有润滑油滴在走台上，光面的话检修人员容易滑倒，纹理的高度做了2mm，既不会积灰太多，又能起到防滑作用。端梁的缓冲器安装座特意做了可调节的长圆孔，现场安装的时候可以根据轨道端头的止挡位置微调缓冲器的位置，不用重新打孔。

之前做类似结构的时候，有客户反馈端部的行程开关支架容易被碰变形，这次特意把支架藏在了端梁的内侧，外面有端梁的侧板挡着，平时吊运工件的时候不会撞到开关。走台上的电缆线槽特意做了分段式的结构，每段线槽之间留了伸缩缝，毕竟厂房里冬夏温差大，钢结构会有热胀冷缩，不留缝的话时间长了线槽会拱起来。驱动装置的减速箱安装位特意加了加强筋，之前有老款的设备因为启动的时候扭矩大，安装板变形导致齿轮啮合不好，噪音特别大，加了加强筋之后变形量控制在了0.05mm以内，运行噪音能降十多分贝。端梁的车轮组特意做成了可拆卸的模块，以后车轮磨损了，不用把整个端梁拆下来，只要拆下端盖就能把车轮组抽出来更换，能省不少检修的时间。护栏的扶手位置特意做了圆角打磨，不会有锋利的毛边，检修人员抓握的时候不会划手，连接螺栓都用了防松的尼龙锁紧螺母，设备长期运行振动也不会松脱。
