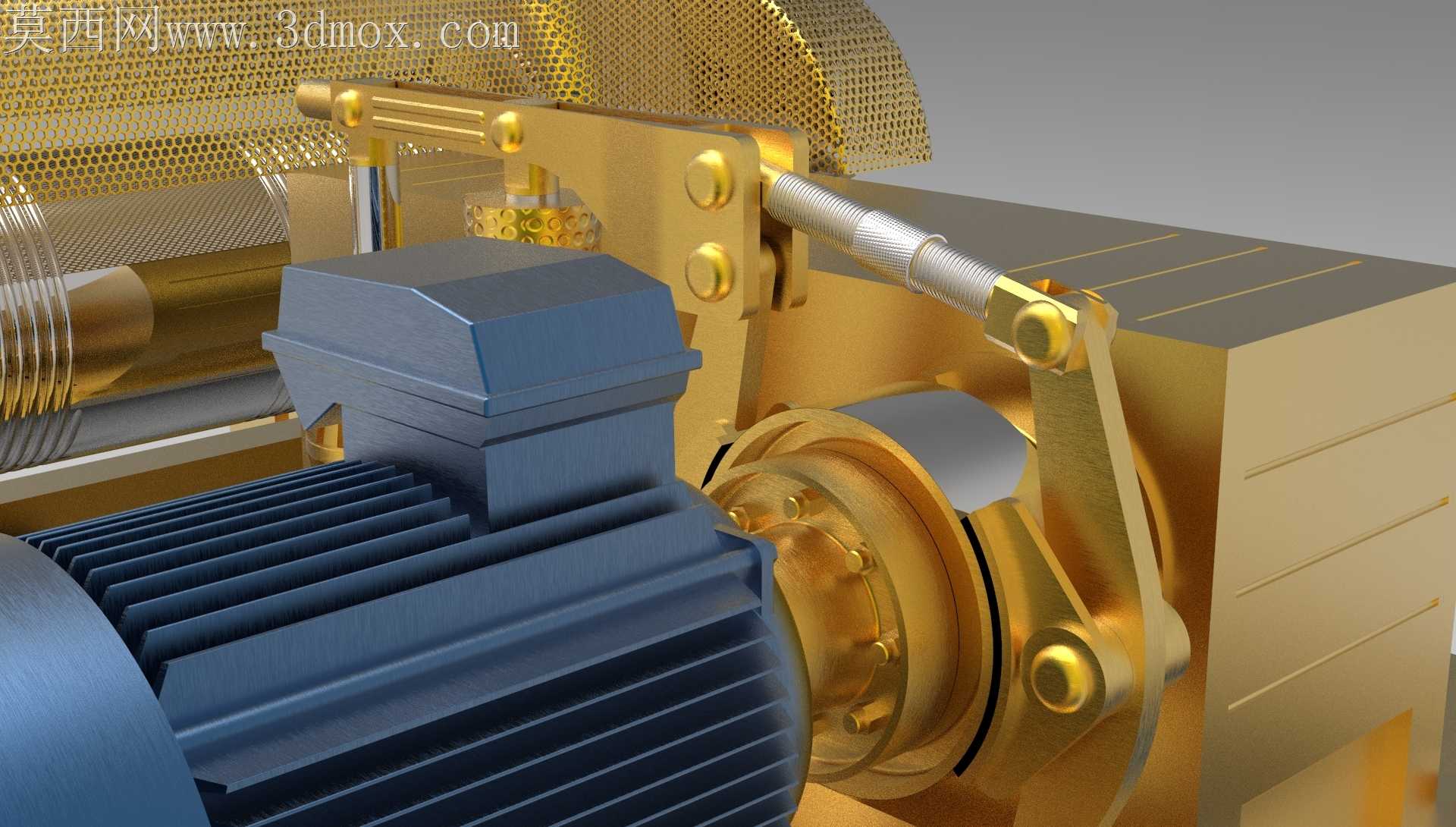

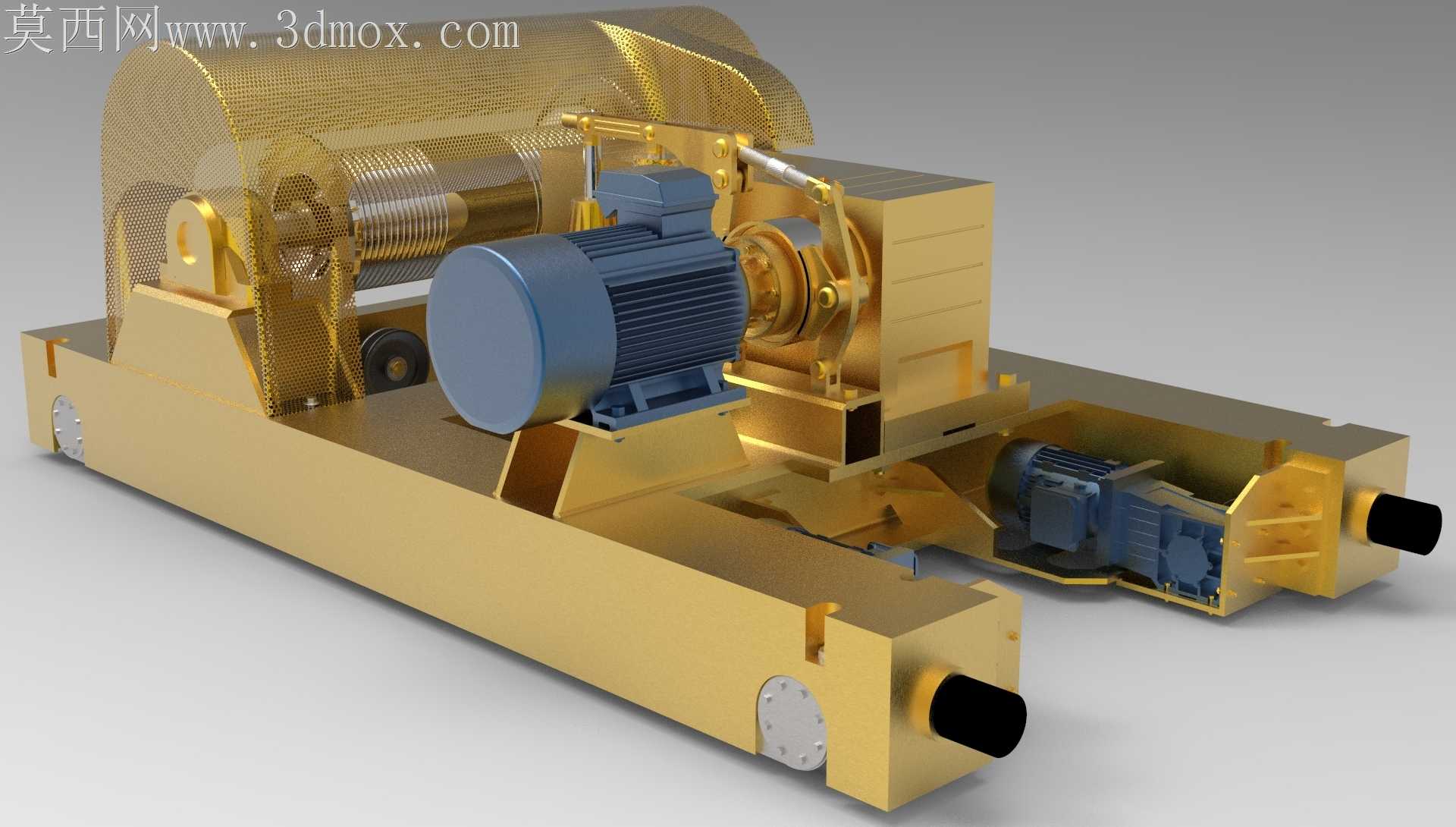

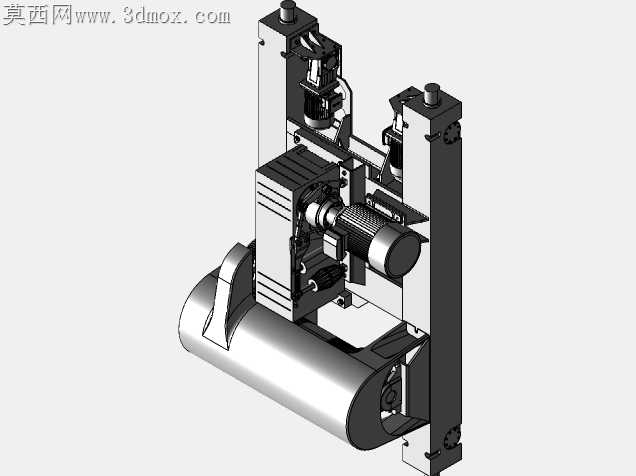

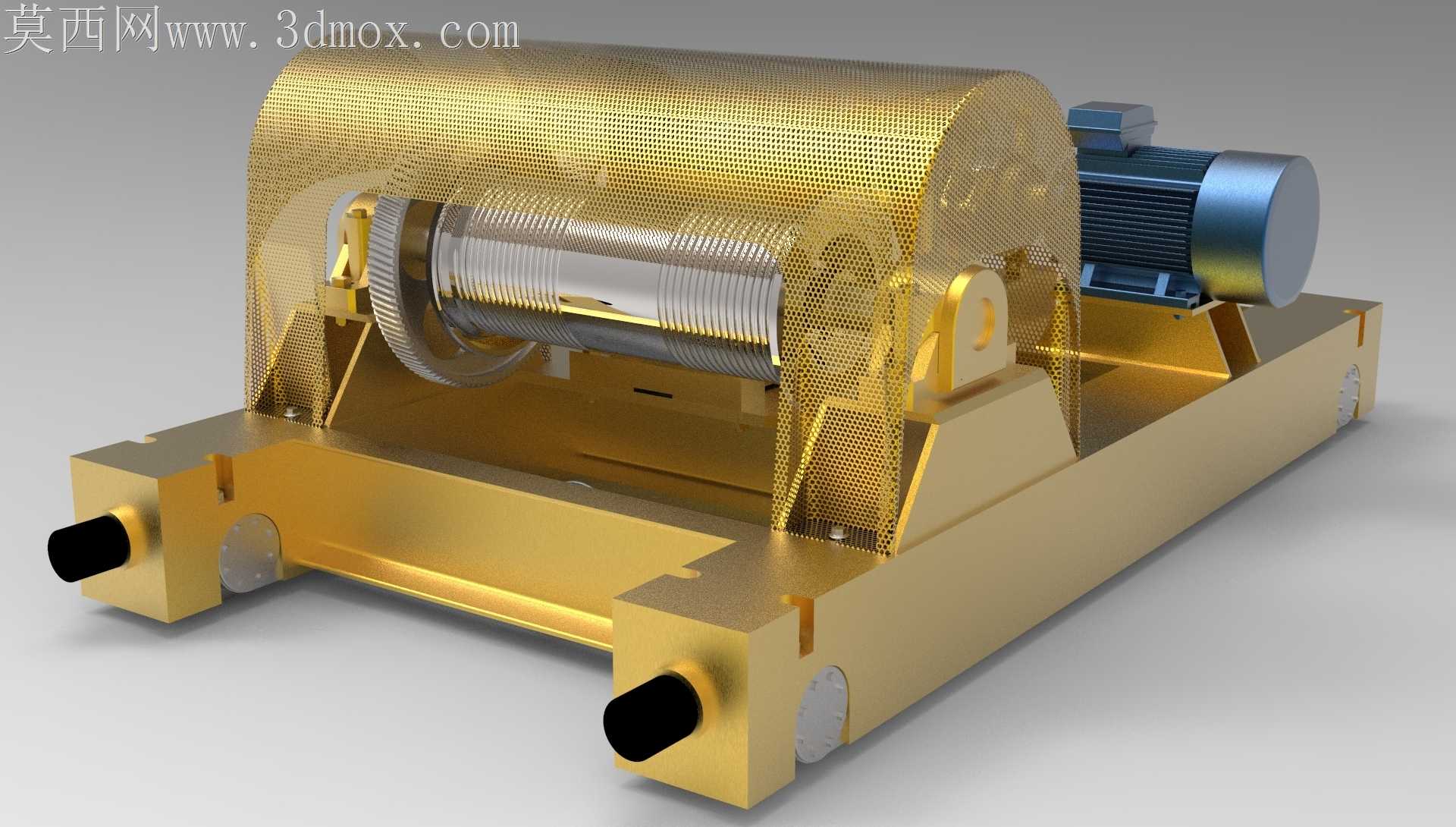

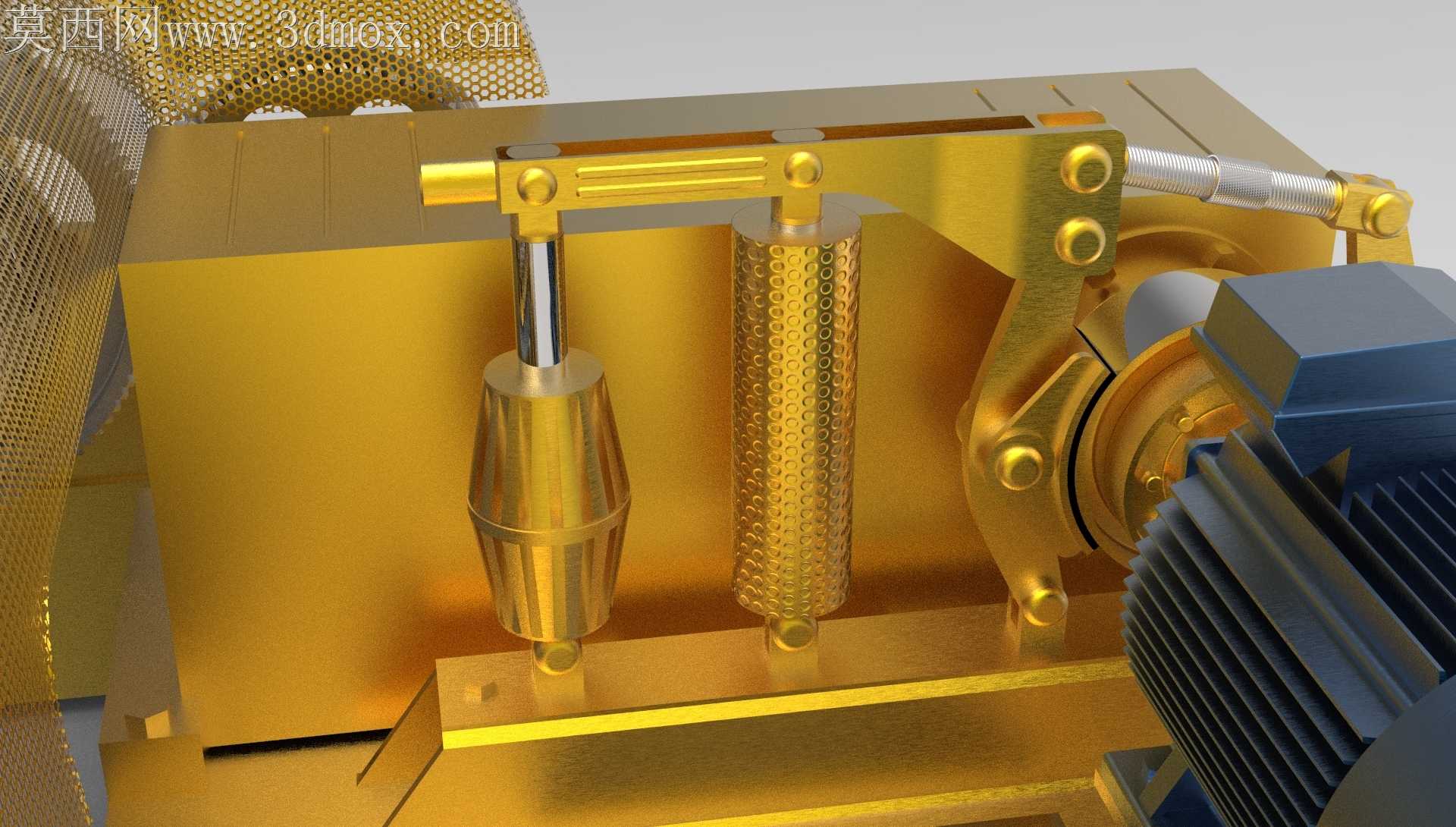

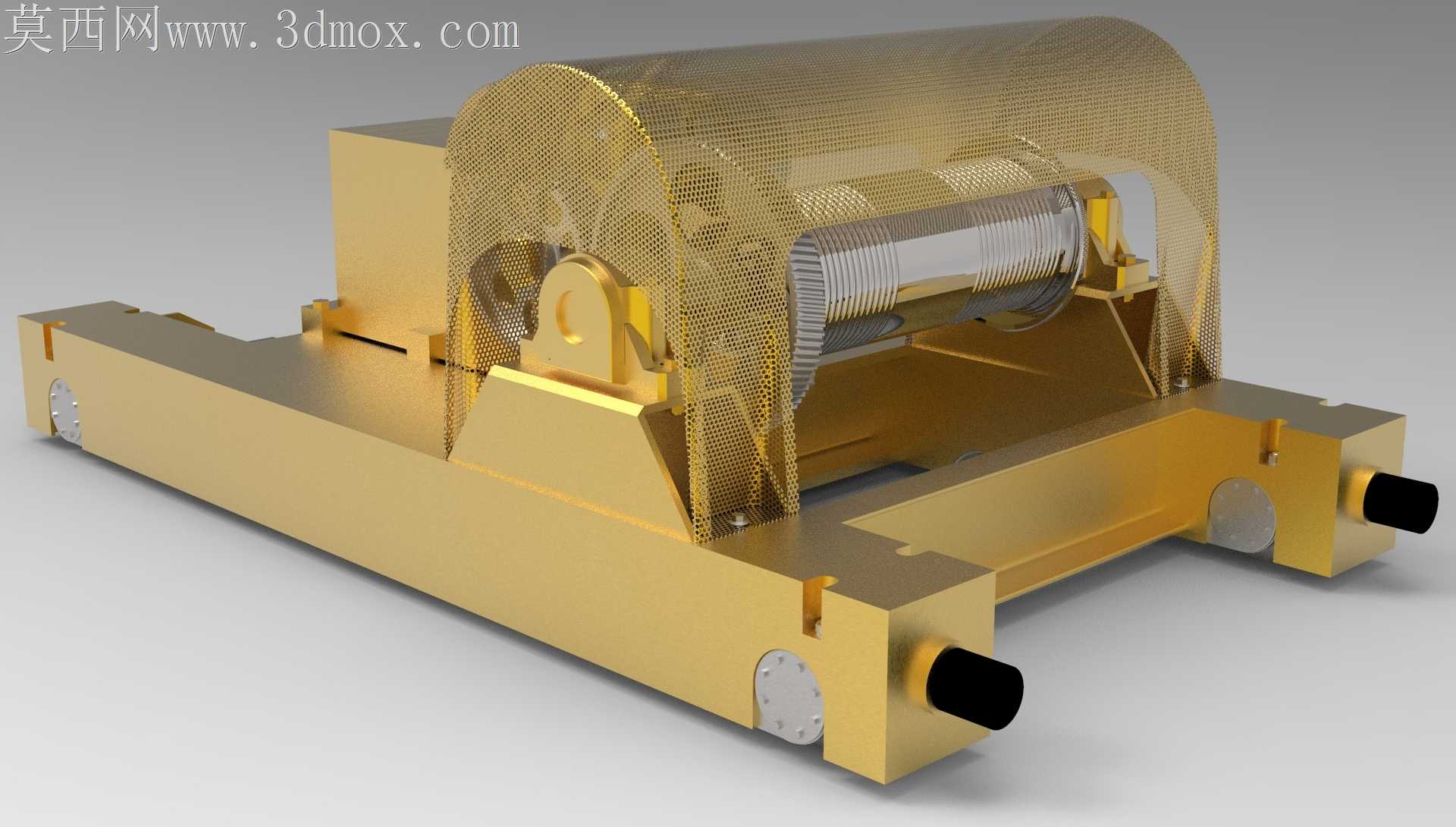

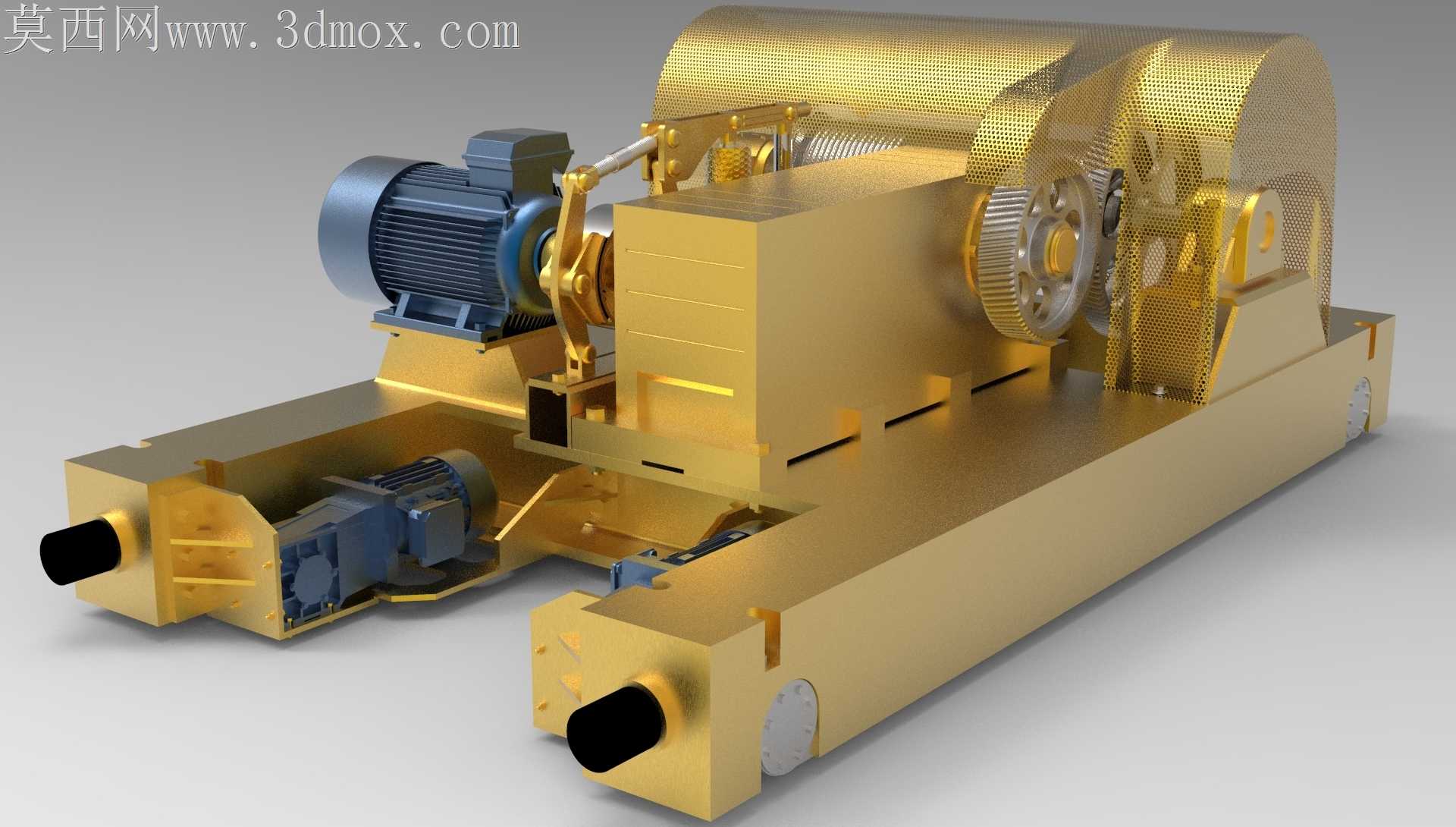

上次车间试装首台原型的时候,卷筒端盖和轴承座的配合面因为切削进给量没控住,留了0.12mm的毛刺,装上去之后卷筒转起来总有细碎的金属摩擦异响,拆下来返工磨了三次才把同轴度找正,这次做模型的时候特意把配合面的公差带标到了IT7级,避免后续加工再出同类问题。做跨格式转档的时候踩过坑,之前把卷筒的绳槽曲面导成通用格式的时候,因为曲面缝合公差设得太大,绳槽的螺旋面出现了细碎破面,拿到加工厂编程的时候刀路直接断了,这次特意把防护罩的网孔、卷筒绳槽、齿轮啮合面这些小特征单独做了层,转档的时候单独控制精度,不会再出现破面漏面的问题。最开始构思结构的时候,本来想把驱动电机和卷筒做成同轴直连的结构,算下来能省两个齿轮的成本,但是拿到工况参数一看,现场起升速度要求慢、扭矩大,直连的话电机选型要大两号,整体安装尺寸超了行车梁的预留宽度,最后还是改回了齿轮减速传动的布局,虽然多了一级传动,但是整体结构更紧凑,适配现有厂房的安装尺寸。卷筒外面的冲孔防护罩最开始想做整块钢板折弯的封闭结构,重量轻加工也简单,但是去现场跟维保师傅聊的时候才知道,封闭罩子平时检查钢丝绳磨损要整个拆下来,费时间还容易积灰卡绳,最后改成了冲孔网板的结构,既能挡住运转时的杂物卷入,平时巡检隔着网就能看到钢丝绳的磨损情况,不用频繁拆护罩。两端的行走轮轴最开始用的是普通平键连接,算静强度是够的,但是考虑到小车来回行走的时候频繁正反转,平键容易出现冲击磨损,最后改成了花键连接,虽然加工成本高一点,但是抗冲击能力强,后期维护换件的周期能拉长两倍。做装配校验的时候特意模拟了钢丝绳在卷筒上多层缠绕的状态,之前有台老设备就是因为卷筒两端的挡边高度做矮了,钢丝绳缠到第三层的时候容易脱槽卡绳,这次把挡边高度比最外层钢丝绳高出了2.5倍绳径,完全符合起重设备的安全规范,不会再出现脱槽的隐患。电机安装座的位置特意留了长条形的调节孔,后期装三角带或者调整齿轮啮合间隙的时候,不用重新打孔攻丝,松掉螺栓就能微调位置,现场安装省了不少麻烦。
- 上一篇:车间厂房用双梁桥式起重设备结构
- 下一篇:双滑轮式起重吊钩组结构设计
- 全部评论(0)
- 模板大小 42.78 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 起重机
