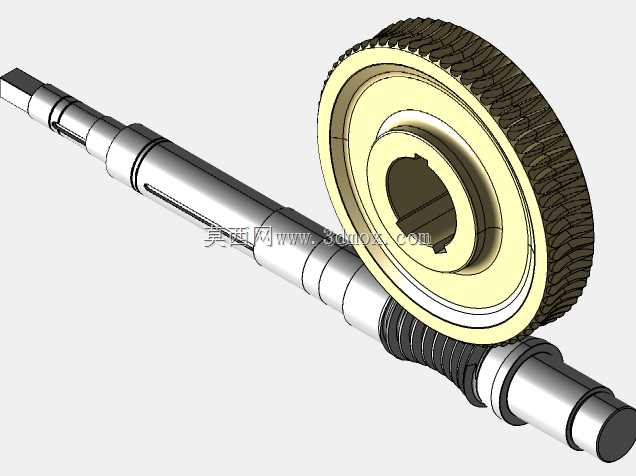

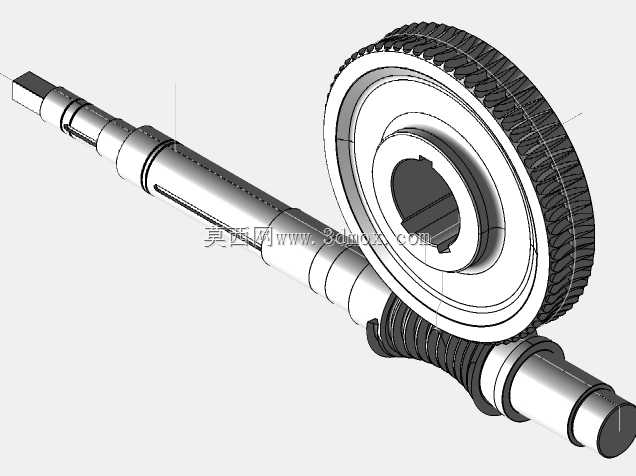

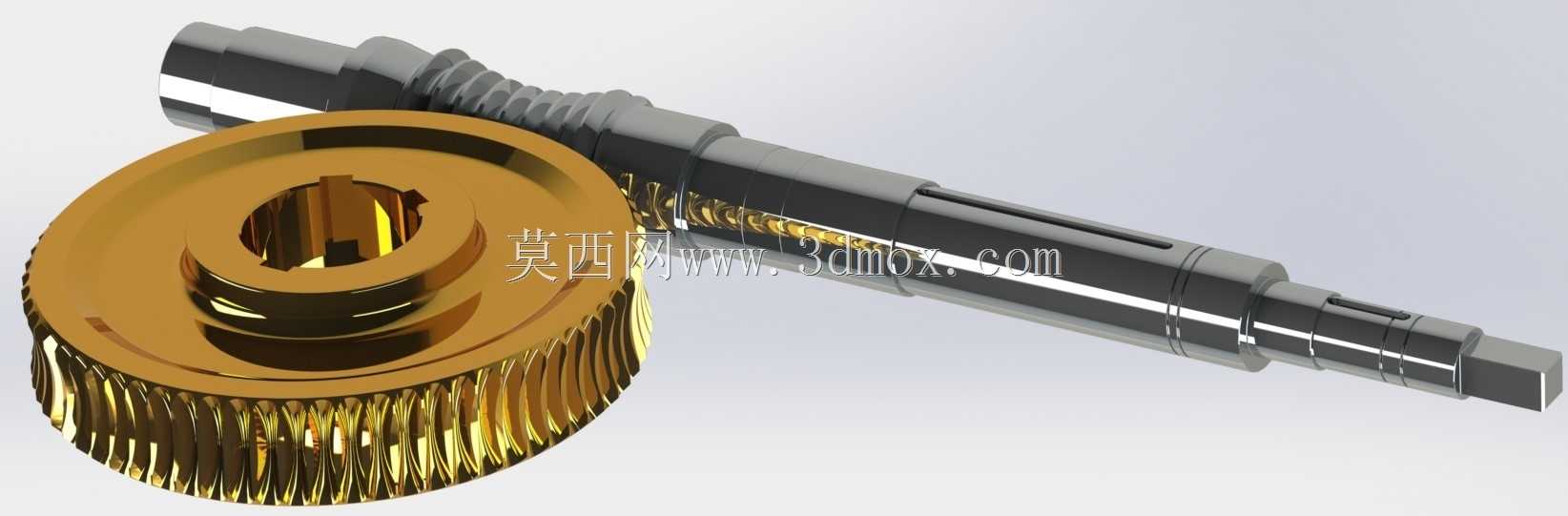

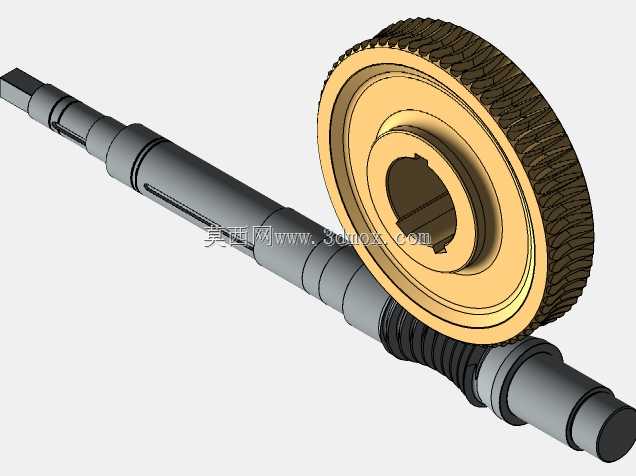

70比1传动比球面齿轮蜗杆组件

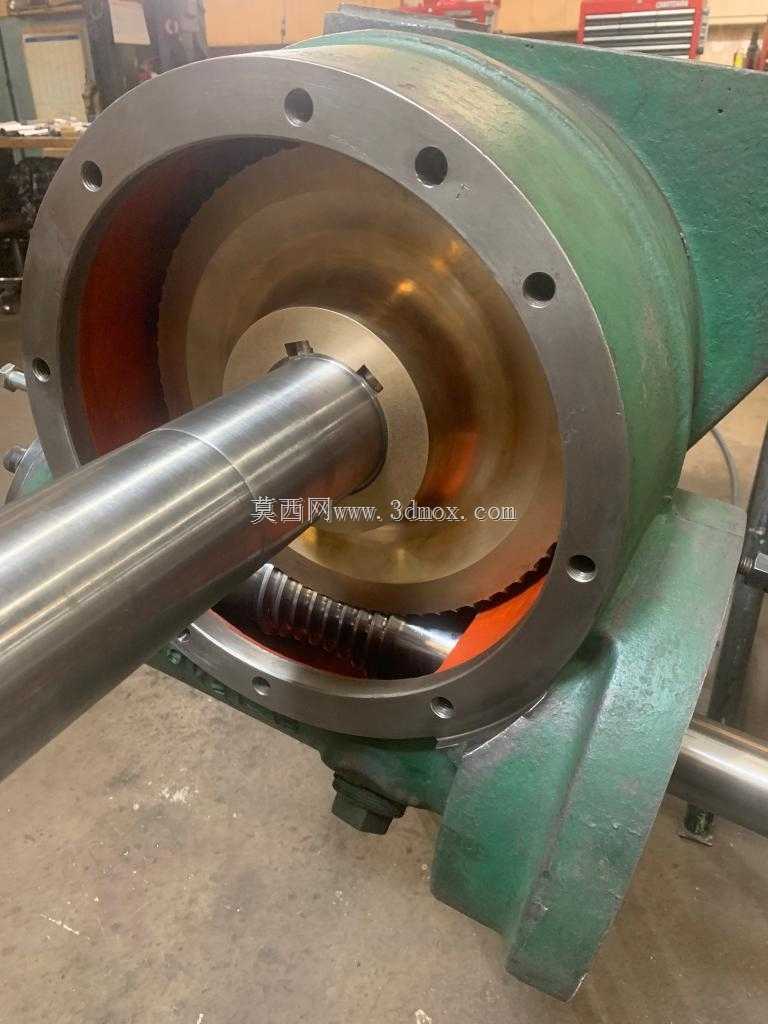

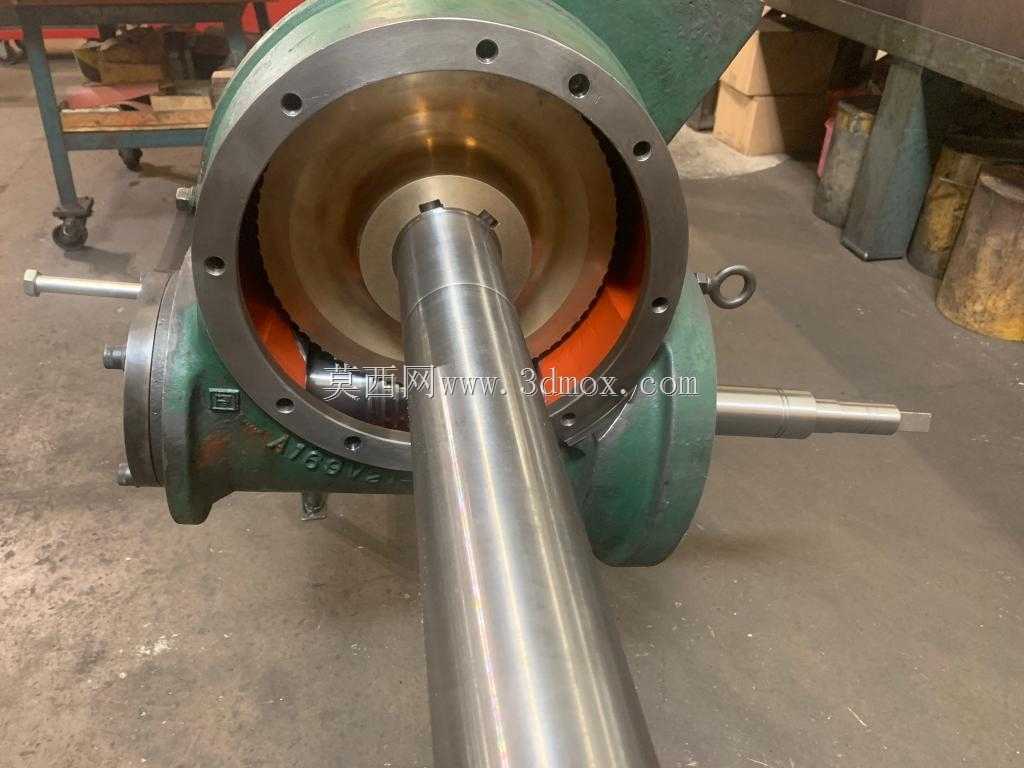

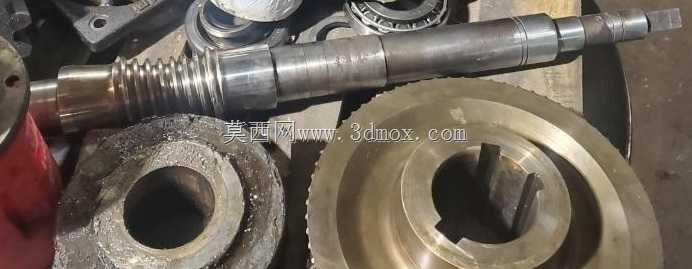

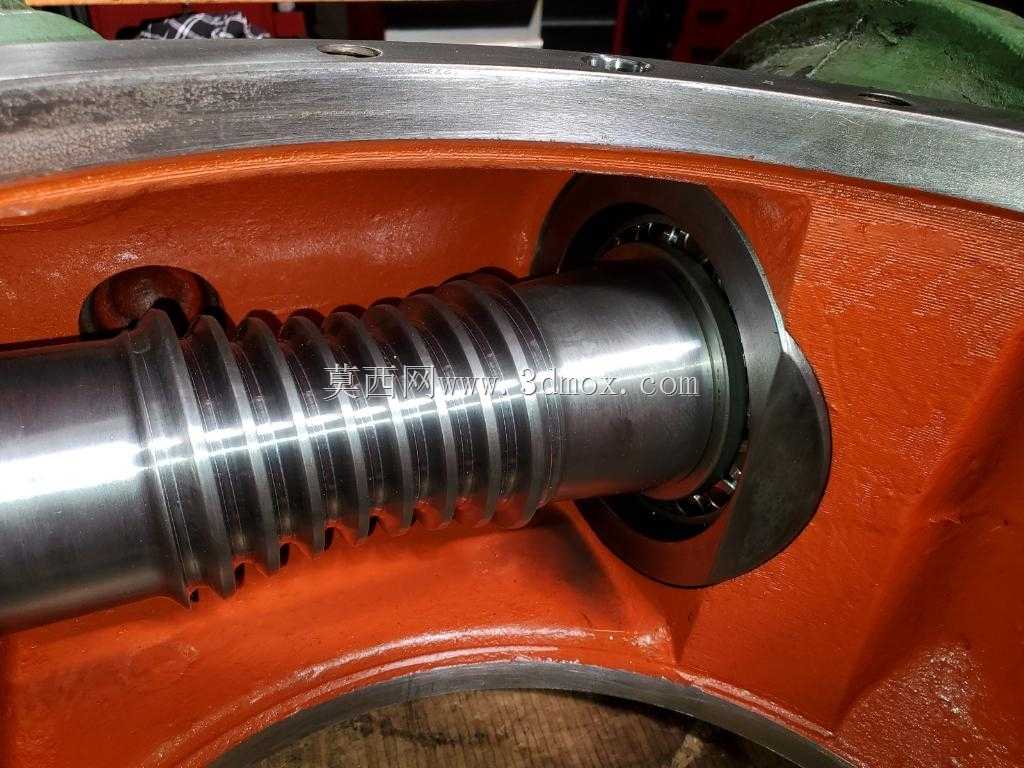

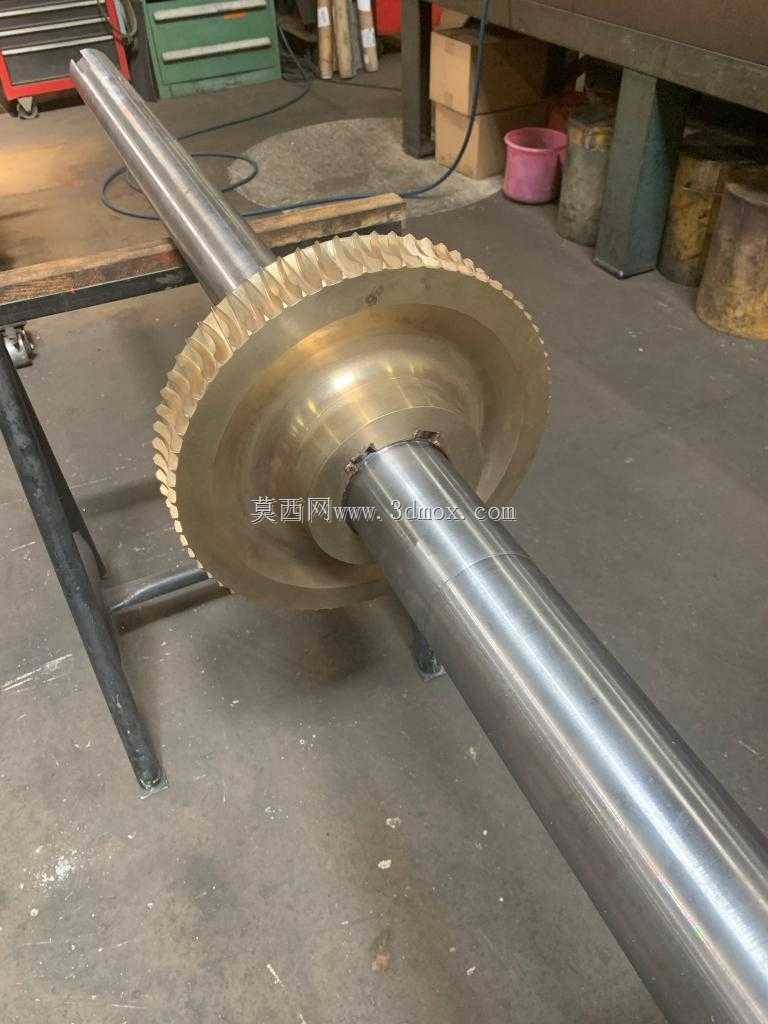

旧款锥形驱动组件在长期重载启停工况下，齿面接触应力分布不均导致的点蚀、断齿问题始终是车间返修的高频项，这套球面齿轮蜗杆副的结构设计，从根源上回应了现场替换旧件的核心诉求。22.5度压力角的球面齿轮上均匀排布70个齿，单根引线的蜗杆与之啮合，齿廓曲面的修形量完全匹配旧组件的安装中心距，不需要额外改动设备基座的安装孔位，就能直接完成替换，省去了现场二次镗孔、调整同轴度的大量工时。齿面的啮合接触区经过反复调校，满负载运行时接触斑能覆盖齿面70%以上的有效区域，避免了边缘接触带来的局部应力集中，哪怕是频繁正反转的工况下，齿面的磨损速率也能比旧款锥形组件降低四成以上。齿轮内孔的花键结构公差带严格匹配常用输出轴的配合精度，装配时不需要额外修磨键槽侧面，就能保证传动过程中无旷量，蜗杆轴上的多个台阶轴颈的同轴度控制在0.02mm以内，两端的安装位适配标准深沟球轴承，装配后整根轴的径向跳动量极小，不会出现高速运转下的异响、发热问题。车间拿到这套三维数模后直接导入CNC加工系统，齿面的走刀路径完全贴合设计曲面，不需要编程人员额外补正刀路参数，加工完成的样件装配后跑合测试，传动效率比旧组件提升近15%，运行噪音降低8分贝，完全满足现场设备的升级替换需求。蜗杆轴端的扁位结构专门适配常用的锁紧工装，现场拆装时不需要定制专用夹具，普通的呆扳手就能完成固定，后续维护的便利性也做了充分考量。球面齿轮的齿根过渡圆角做了加大处理，避免了淬火过程中应力集中导致的裂纹产生，热处理后的齿面硬度能达到HRC58-62，兼顾了齿面耐磨性和芯部的韧性，哪怕是短时过载冲击也不会出现断齿故障。
