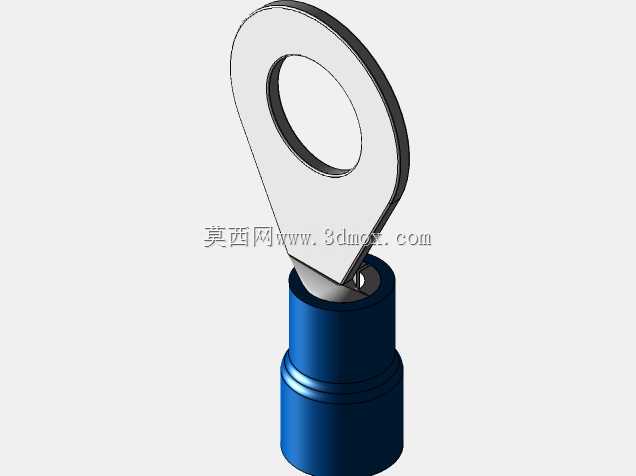

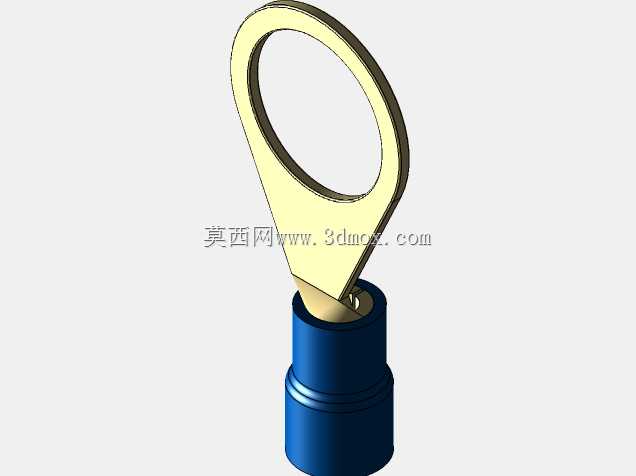

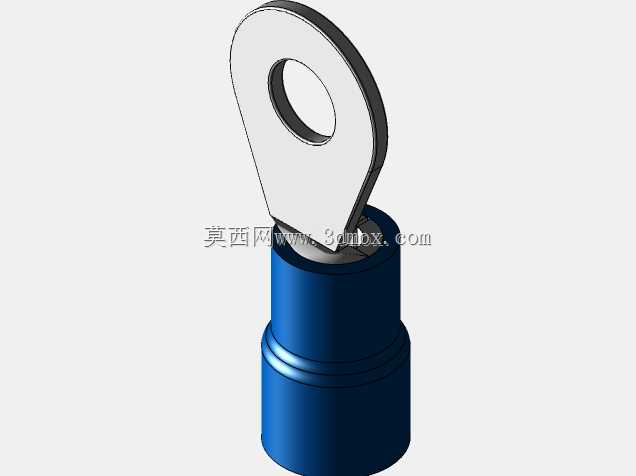

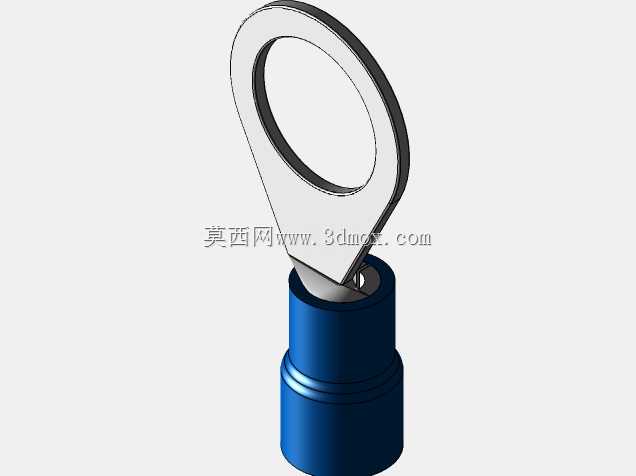

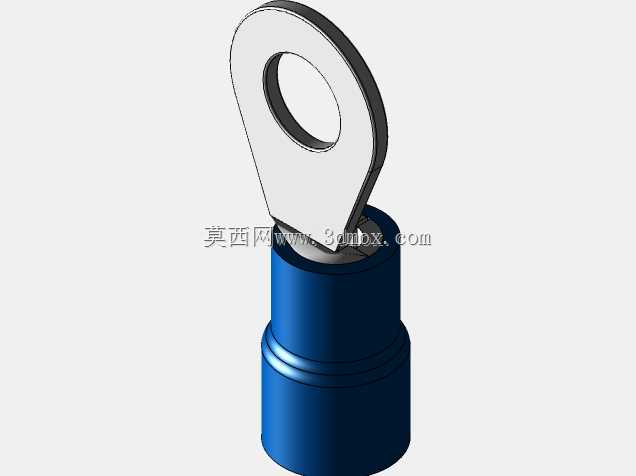

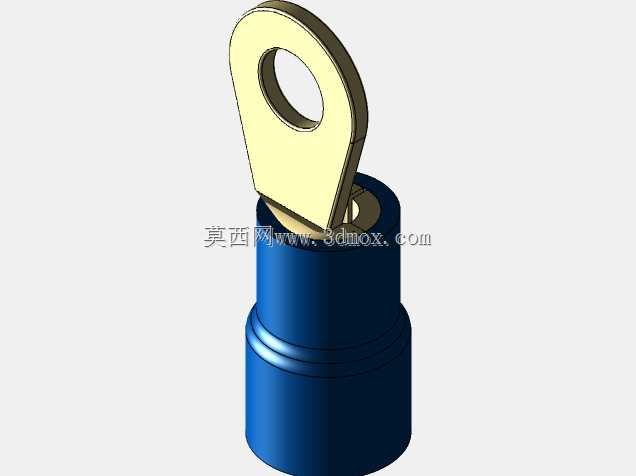

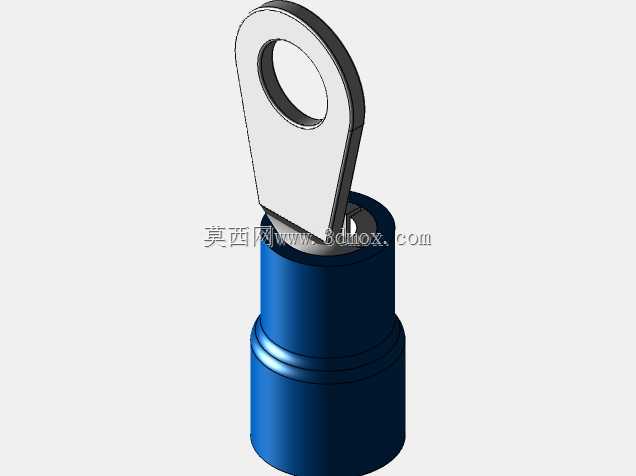

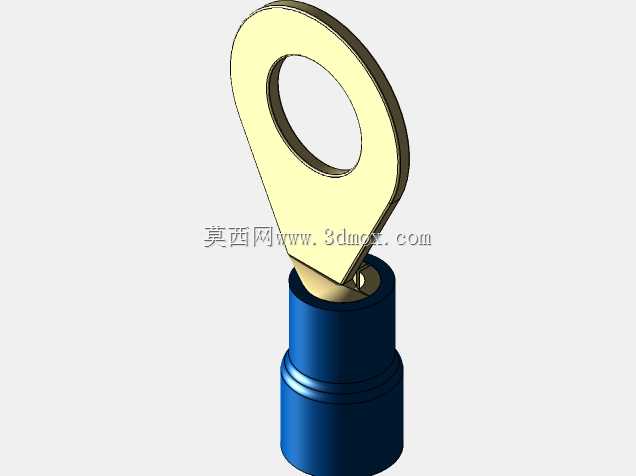

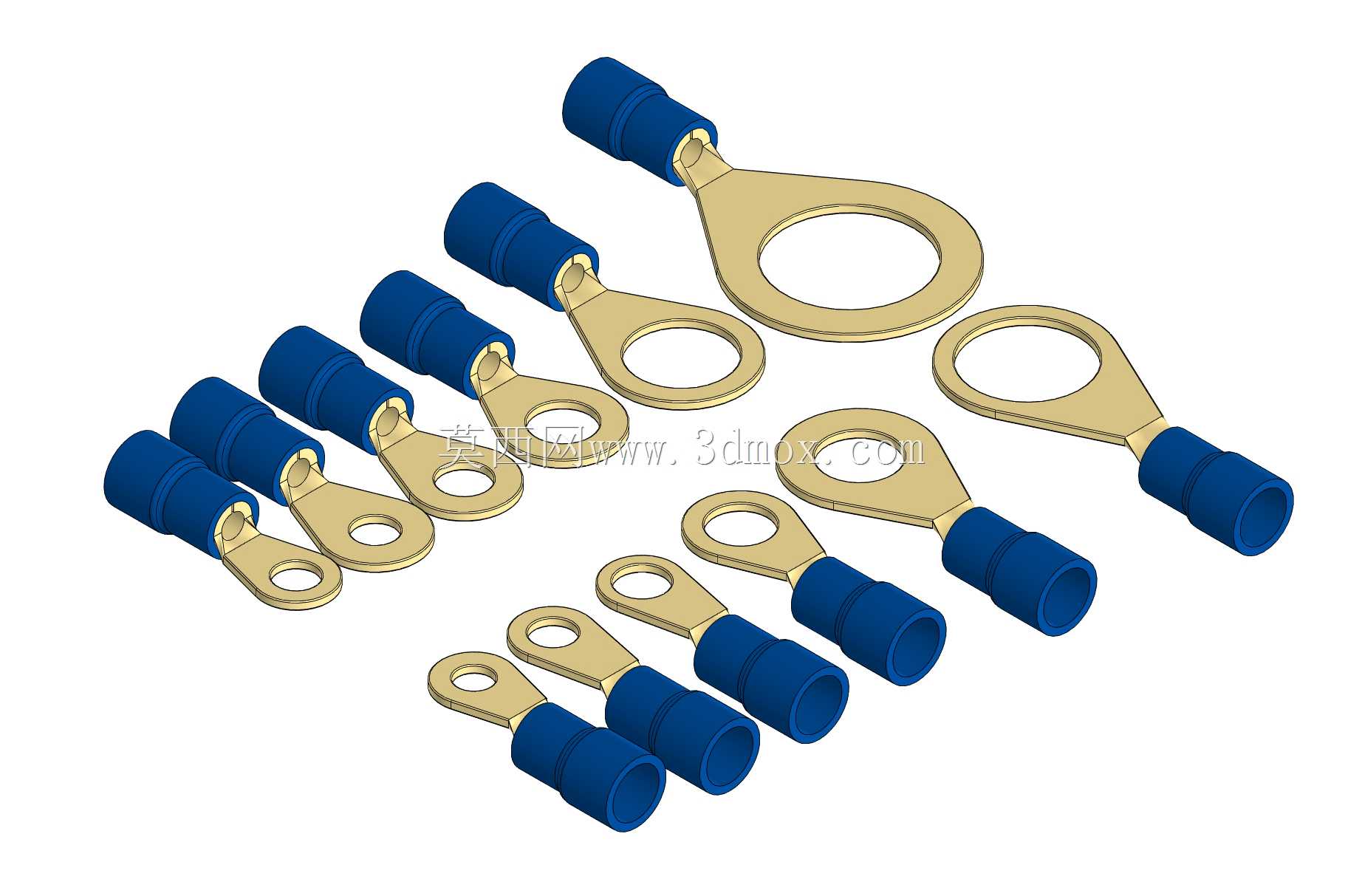

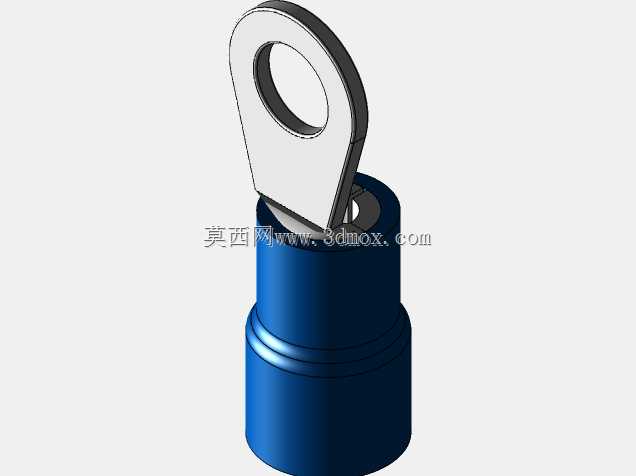

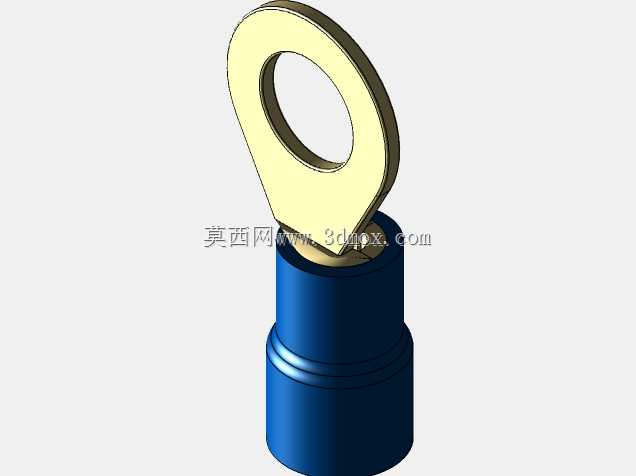

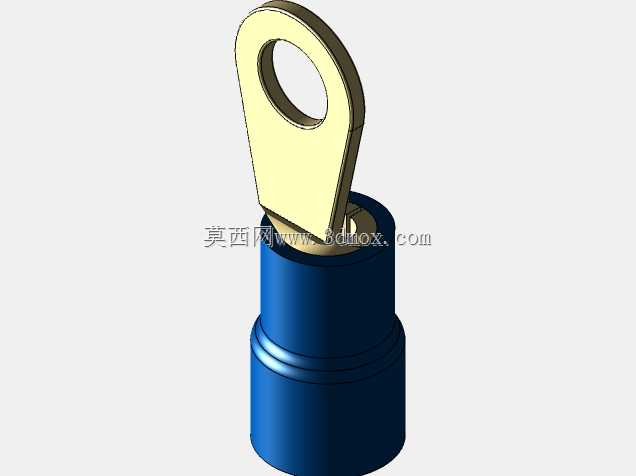

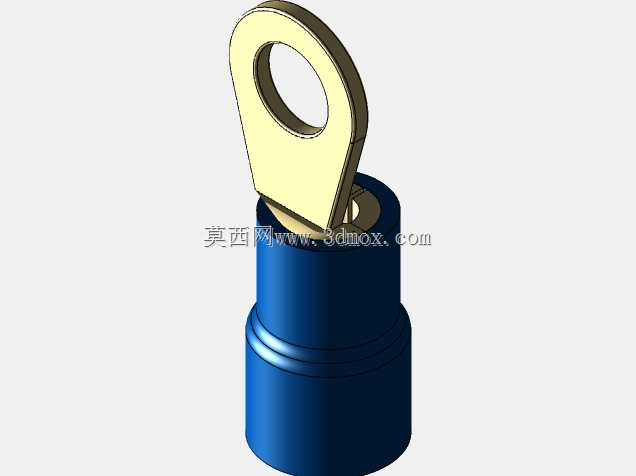

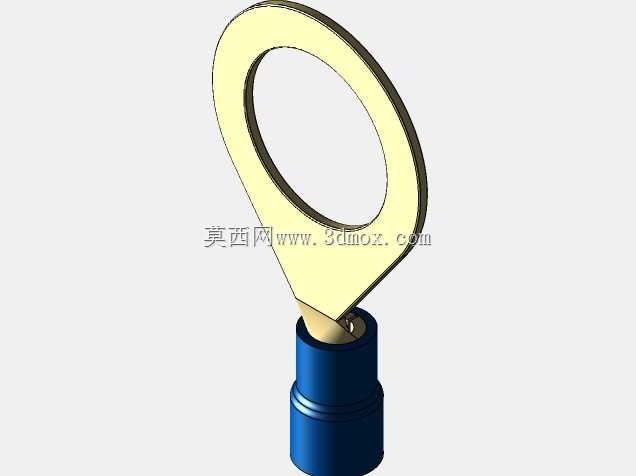

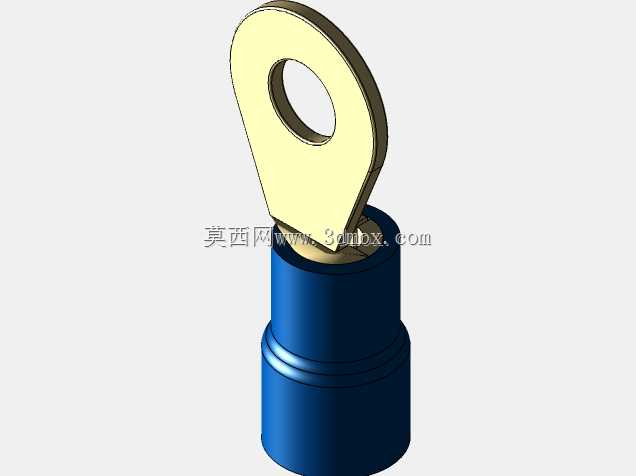

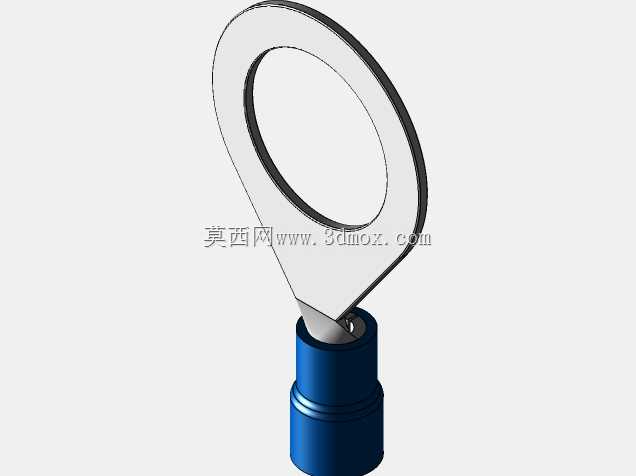

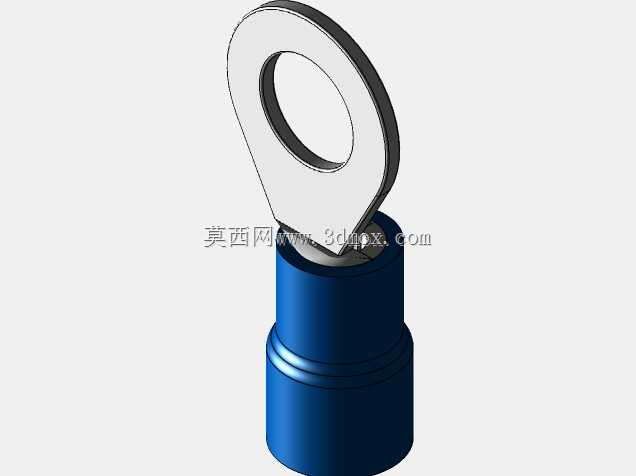

多规格蓝色绝缘环形冷压接线端子

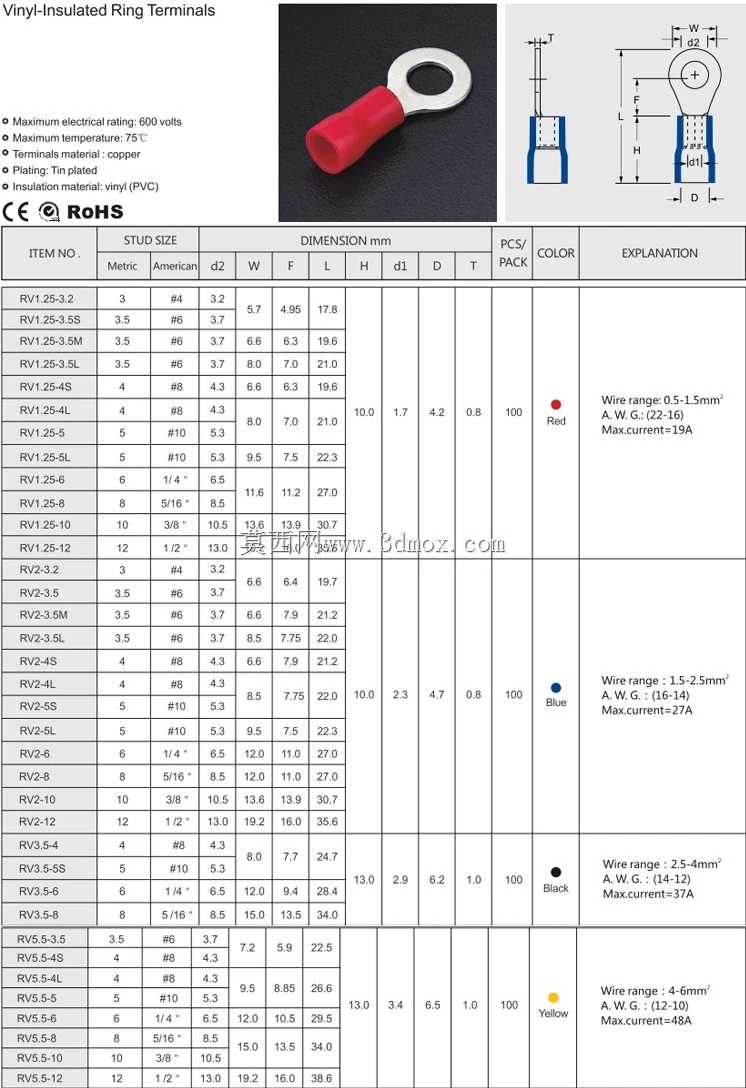

车间批量压接环形端子时，最容易出现绝缘套崩裂、铜环压接偏斜、导线芯线外露的问题，这类失效往往在设备运行三到六个月后才会暴露，轻则接触电阻升高烧蚀端子，重则引发线路短路起火。这套不同规格的绝缘环端子，在铜环与绝缘套的衔接位置做了台阶过渡设计，压接时钳口的受力不会直接传导到绝缘套根部，能避免硬塑绝缘层被压裂的隐患。铜环的环形接触面做了轻微的倒角处理，穿入设备接线螺栓时不会刮蹭螺栓螺纹，也能保证压接后环形面与接线座完全贴合，不会出现局部翘边导致的接触面积不足。不同规格的端子对应不同线径的导线，铜筒的内径与适配线径的公差控制在0.1mm以内，压接后芯线不会在筒内出现松动，即使设备长期处于振动工况下，也不会出现导线脱开的问题。蓝色绝缘套采用的是阻燃硬质PVC材质，表面做了细微的磨砂防滑处理，工人手持压接时不会打滑，绝缘套的壁厚均匀，最薄处也能承受2kV的工频耐压，满足低压电气设备的绝缘要求。铜件本体采用黄铜镀锡工艺，镀锡层厚度控制在5μm以上，既能防止铜件氧化生锈，也能降低接触电阻，在潮湿、有盐雾的工况下也能长期保持稳定的导电性能。环形孔的尺寸覆盖了常用的螺栓规格，从M3到M12的接线螺栓都能找到适配的型号，不用在现场临时扩孔或者垫垫片调整间隙，能大幅提升电气装配的效率。压接筒的尾部做了喇叭口导向，穿线时多股铜丝不会被筒边刮断，能保证所有芯线都进入压接区域，不会因为芯线断裂导致载流量下降。端子的整体长度经过优化，压接后绝缘套末端到铜环的距离刚好满足电气安全间隙要求，在狭小的接线盒内排布时，不会出现不同端子之间的绝缘距离不足的问题。
