ZI渐开线包络蜗杆蜗轮传动结构

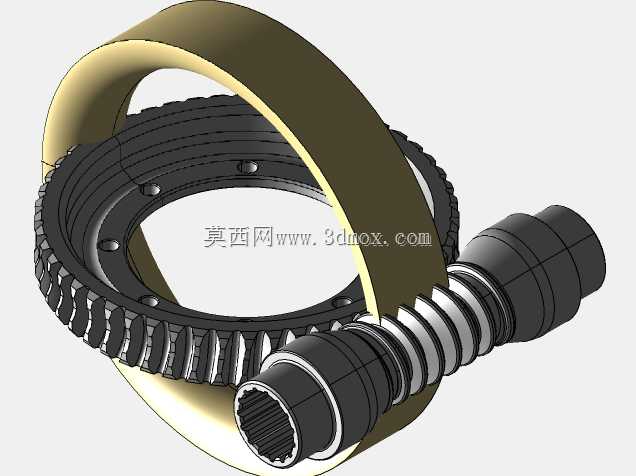

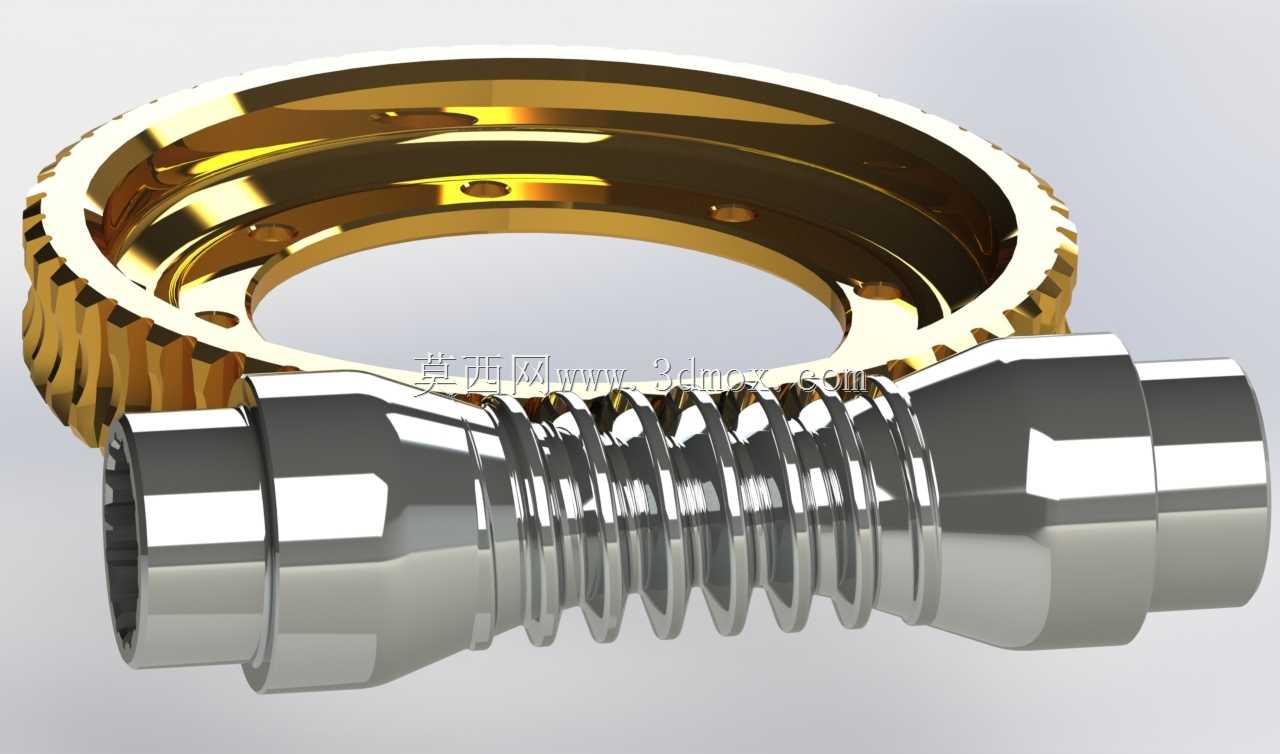

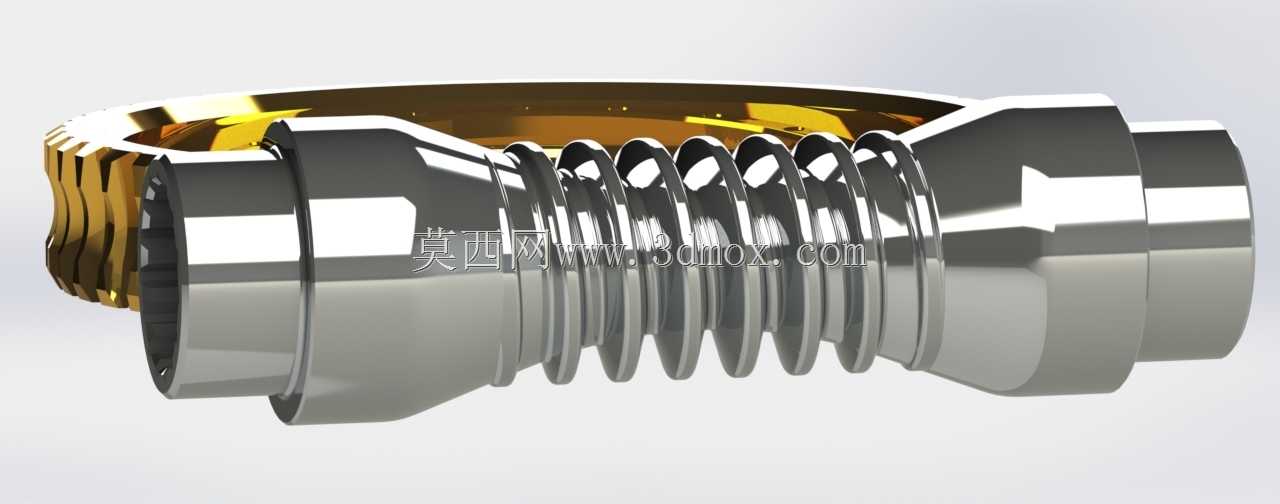

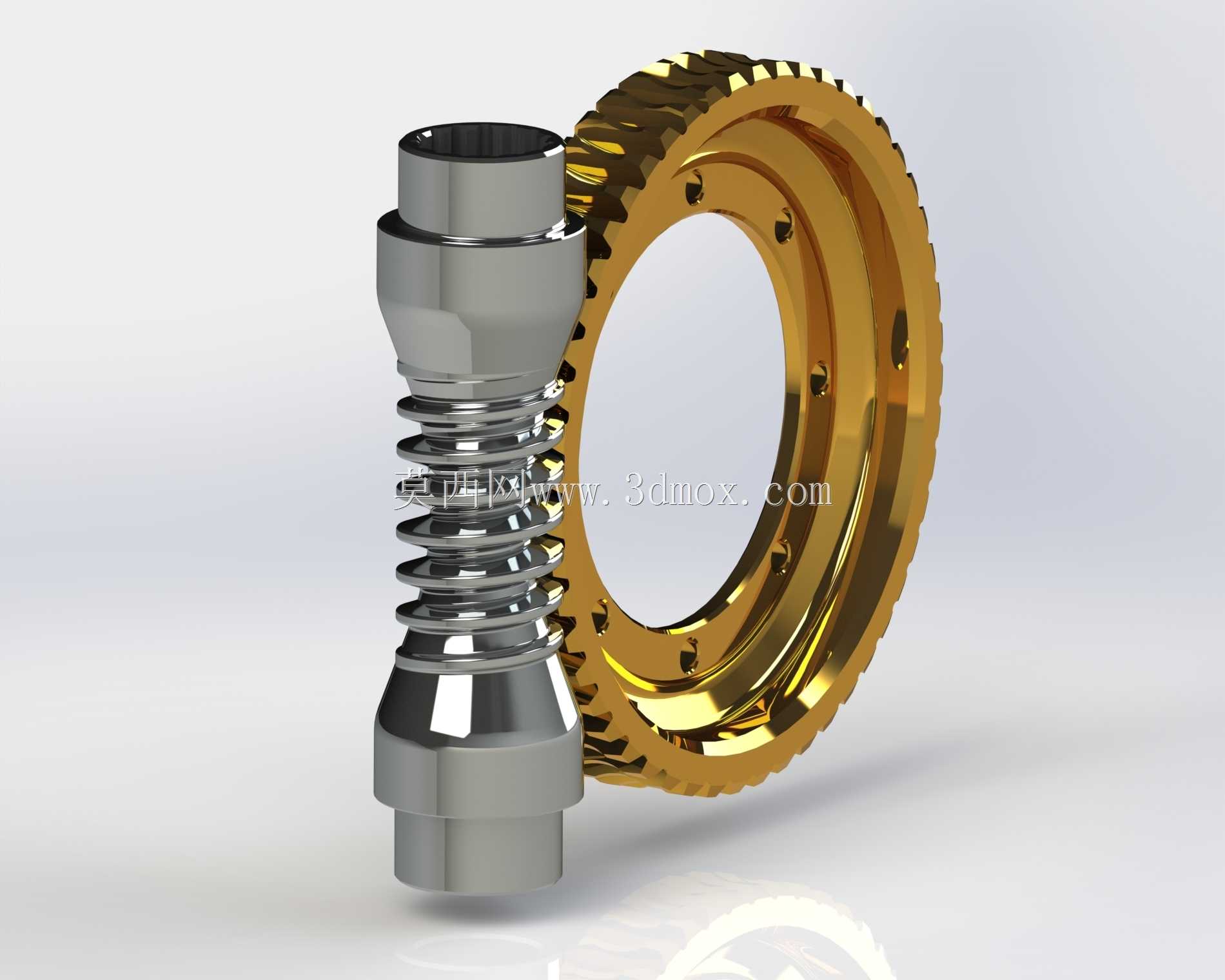

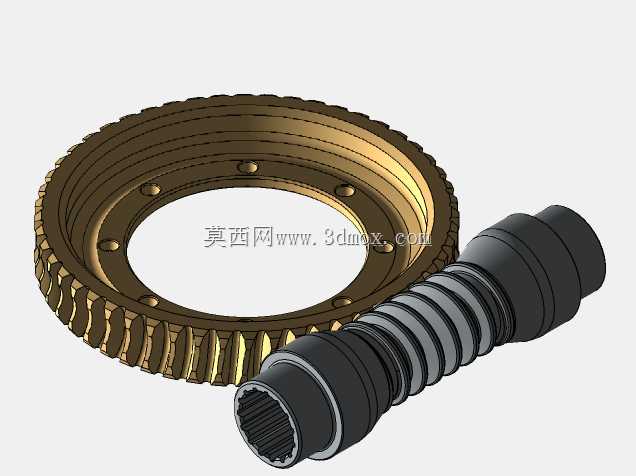

传统圆柱蜗杆副长期存在接触应力集中、重载下齿面易胶合磨损的加工痛点，常规环面蜗杆又对加工设备的联动精度要求极高，中小批量生产时很难兼顾传动性能与制造成本。这套ZI渐开线包络蜗杆蜗轮结构，从齿面包络逻辑入手做了针对性的适配调整，蜗杆齿面采用渐开线作为生成母线，包络形成的齿形不再是等距圆柱螺旋面，而是沿着蜗轮齿宽方向形成连续的多齿接触带，啮合时同时参与传动的齿对数比普通圆柱蜗杆多出近三成，单位面积的接触应力被大幅分摊，低速重载工况下的抗胶合能力提升明显。蜗轮保留了可滚齿加工的特性，齿坯装夹后用对应参数的滚刀走一次展成行程就能完成齿形加工，不需要定制专用的成型铣刀，现有滚齿设备无需做特殊改造就能投产，加工成本比传统环面蜗轮低四成左右。蜗杆部分的齿形虽然需要数控螺纹磨床完成最终精加工，但齿面的渐开线特性让磨削行程的编程逻辑更简洁，不需要复杂的多轴联动插补，常规三轴螺纹磨配对应修整的砂轮就能达到IT5级的齿形精度，齿面粗糙度能稳定控制在Ra0.8以下，完全满足精密传动的啮合要求。实际装配时，蜗杆的轴颈与安装座孔选用H7/k6的过渡配合，蜗轮轮毂与输出轴采用H7/js6的间隙配合，齿侧间隙预留0.02-0.04mm，既能补偿热态下的齿形形变，又不会出现反向传动的空程误差。齿面啮合的接触斑点沿齿高方向不小于70%，沿齿宽方向不小于60%，不需要反复修刮齿面就能达到理想的接触状态，装配调试的工时比普通蜗杆副缩短近一半。金属材质表现上，蜗杆选用20CrMnTi做渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性抗冲击，蜗轮选用ZCuSn10Pb1锡青铜铸造，齿面嵌藏性好，跑合周期短，长期运行下的磨损率比普通铝青铜蜗轮低60%。渲染时特意强化了蜗杆金属表面的冷调金属光泽与蜗轮铜质齿面的暖金色反光对比，齿面的磨削纹理与啮合接触区的光影过渡做了精细调整，能直观呈现出齿形的包络曲面特征，方便加工人员对照理解齿面的成型逻辑，也能用于传动方案的展示与教学演示。
