高精度斜齿轮组传动结构设计

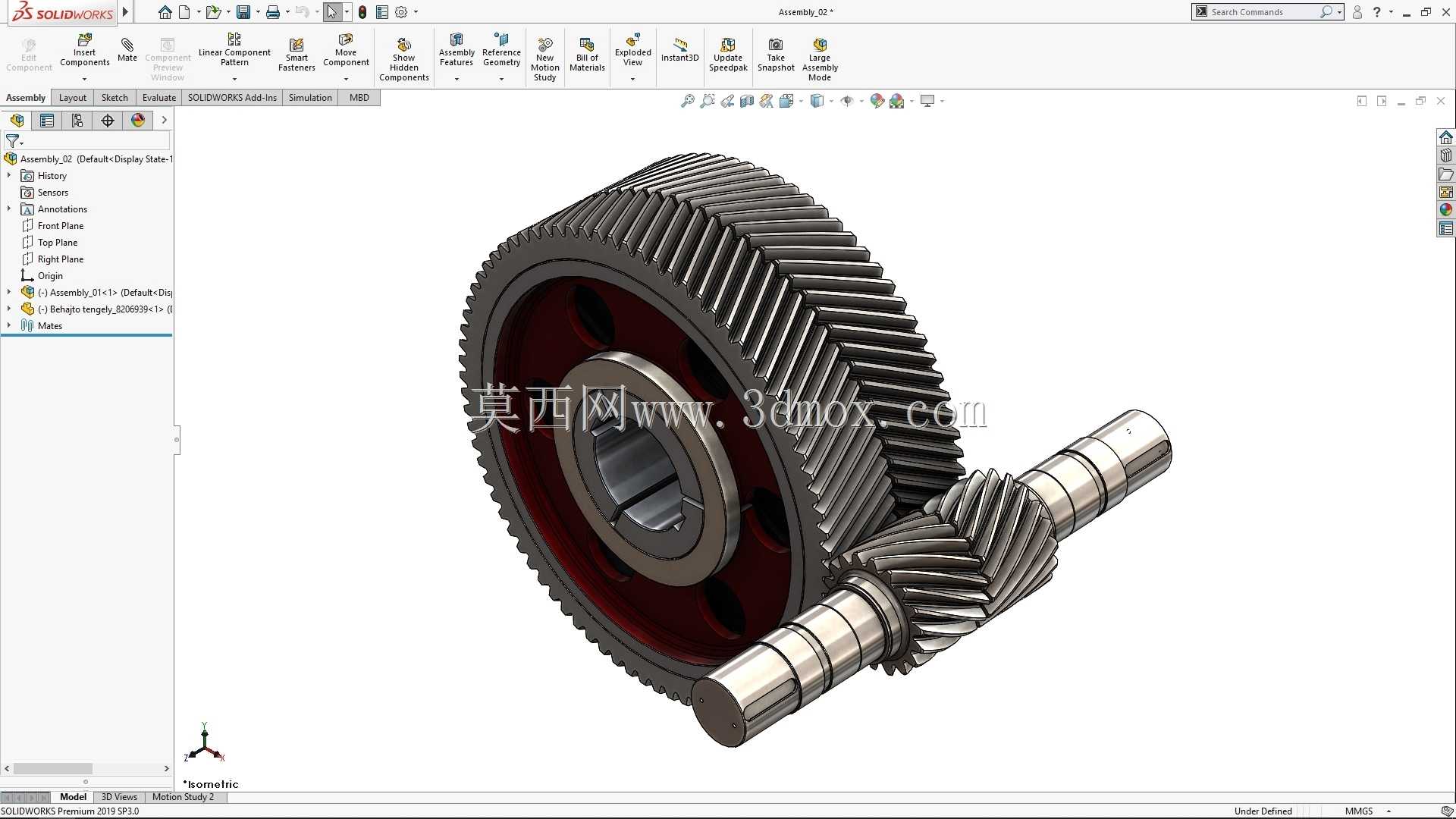

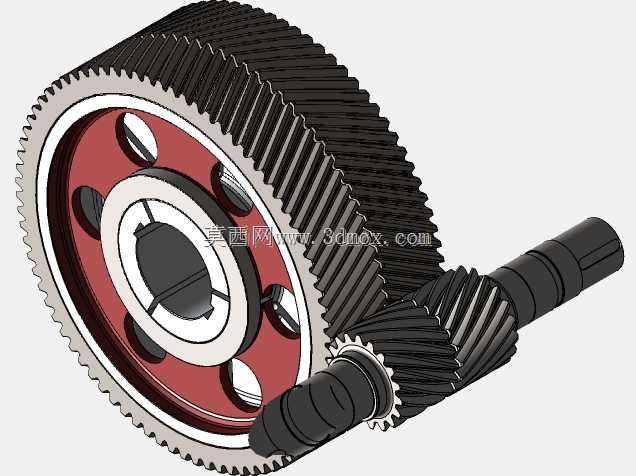

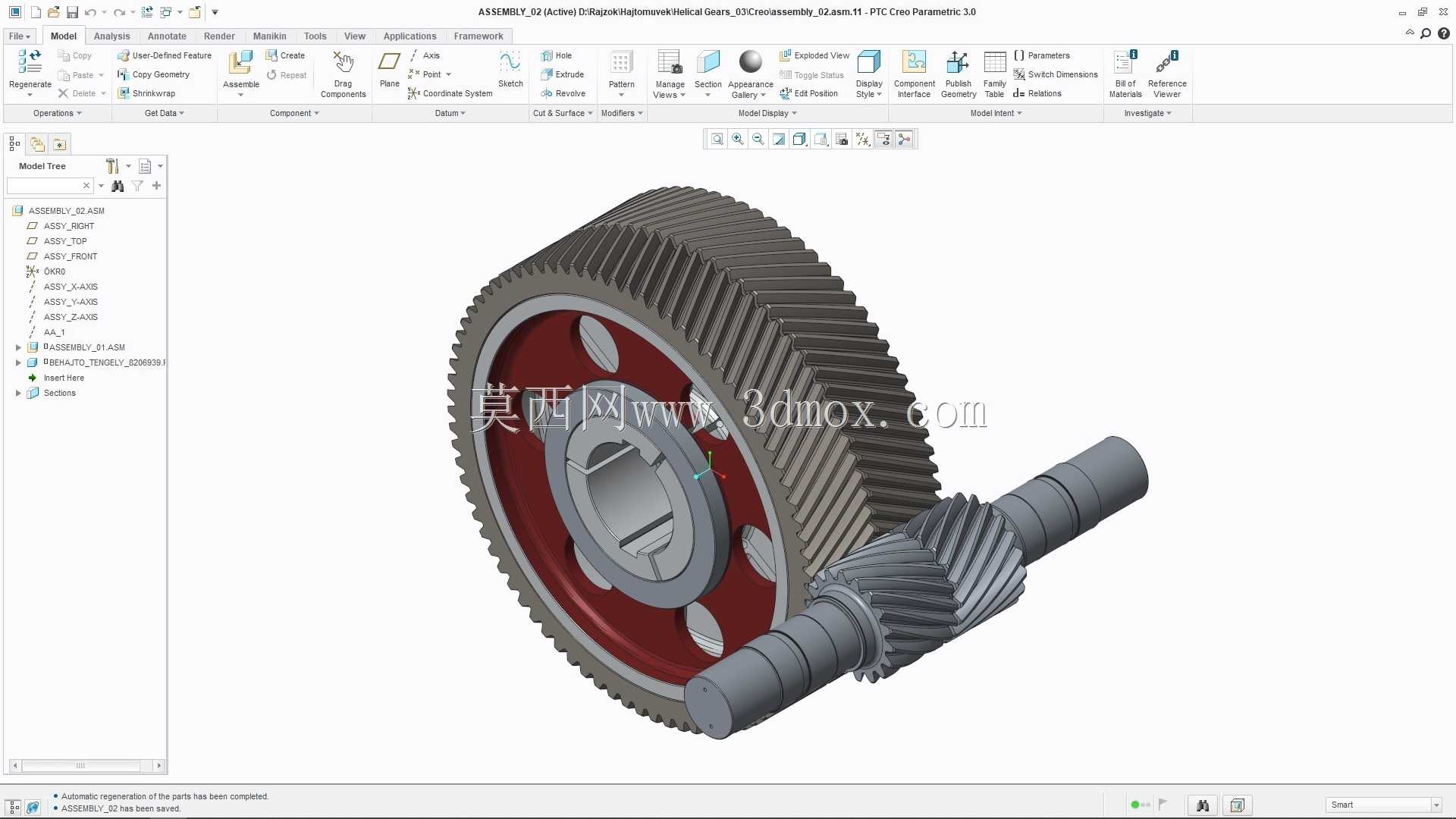

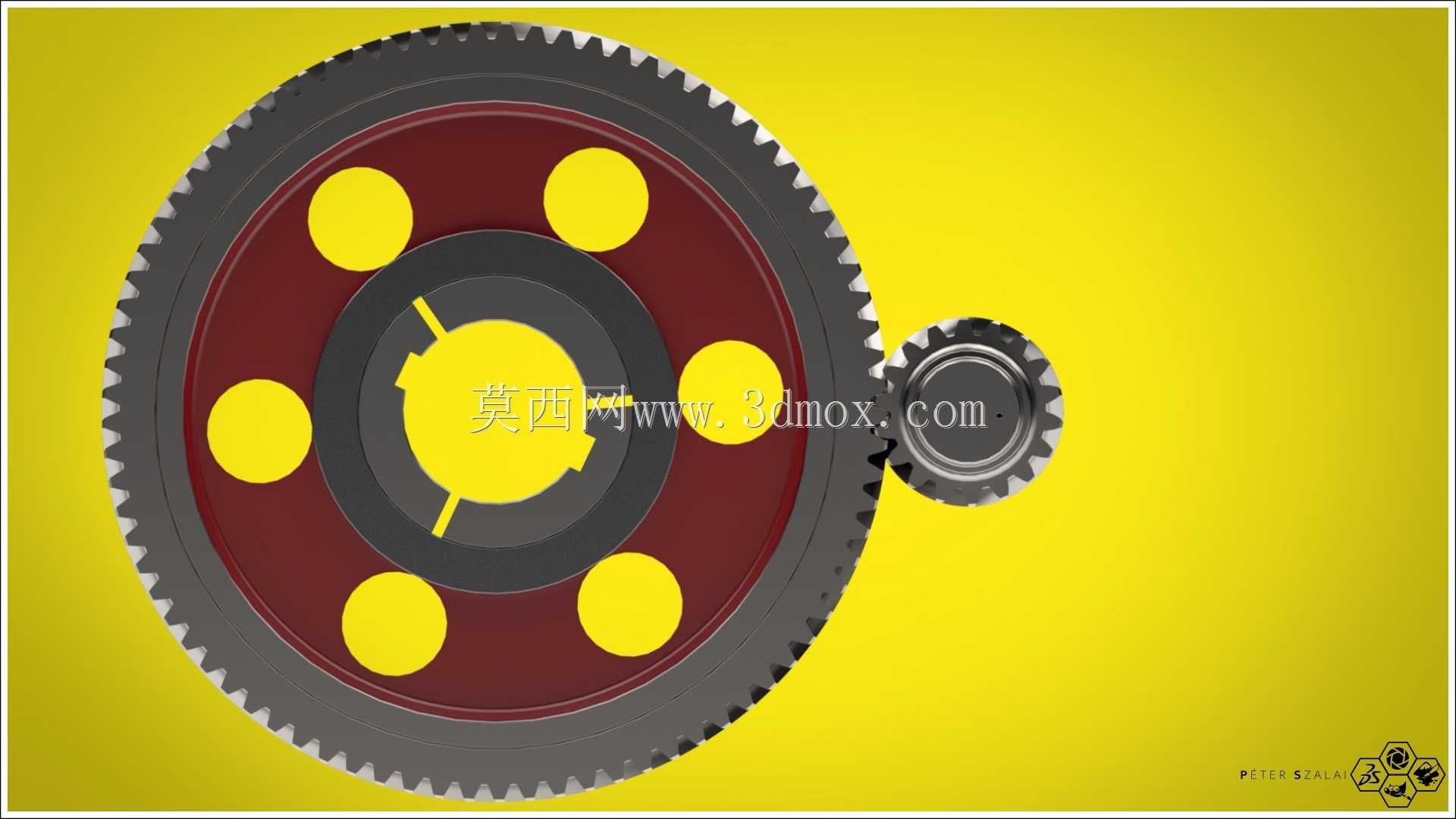

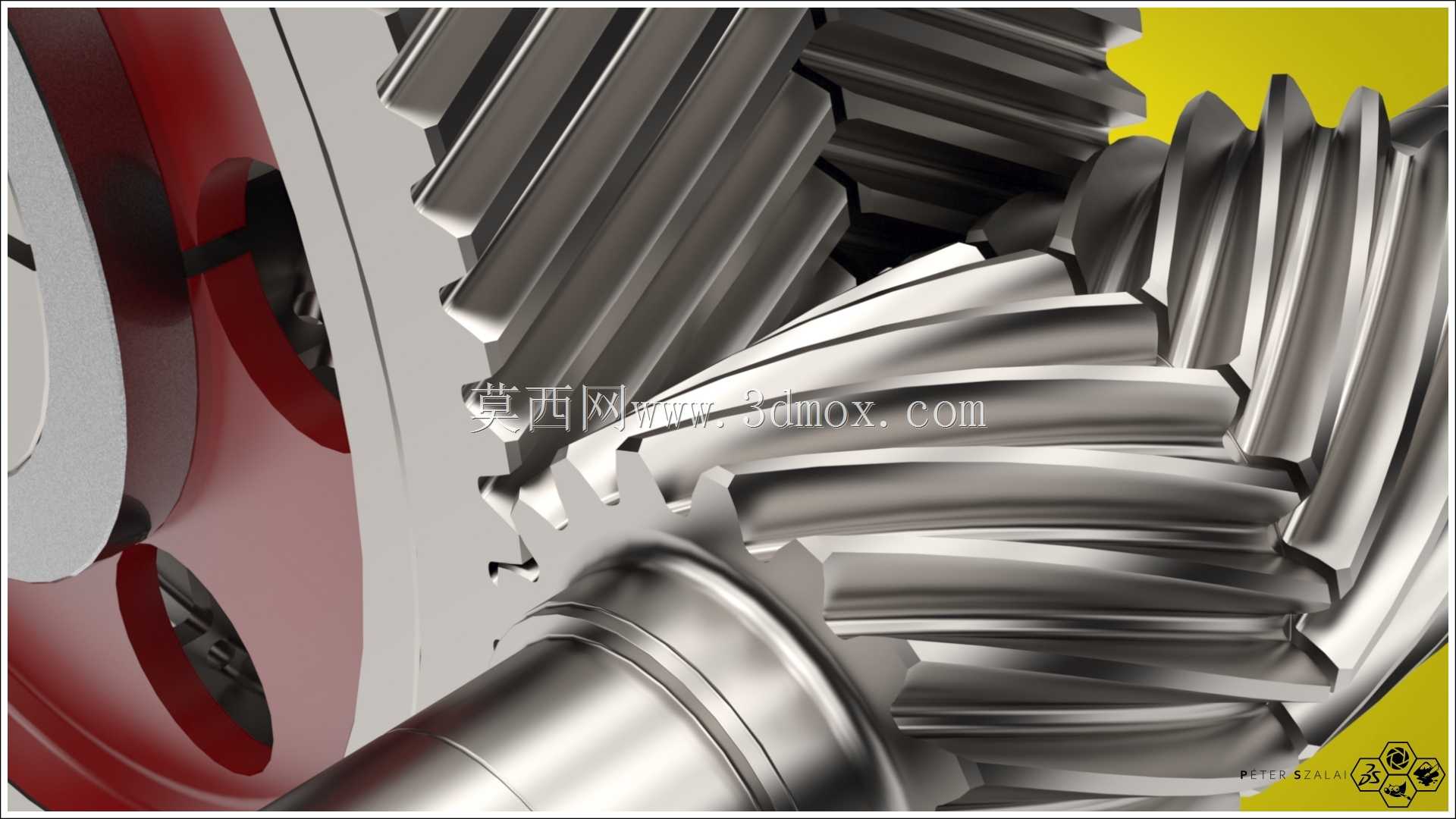

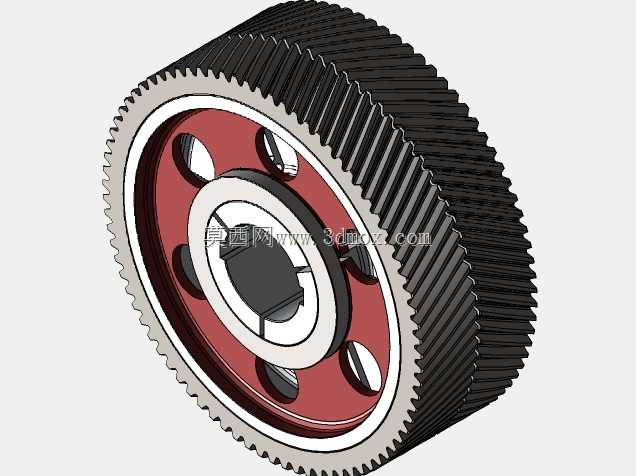

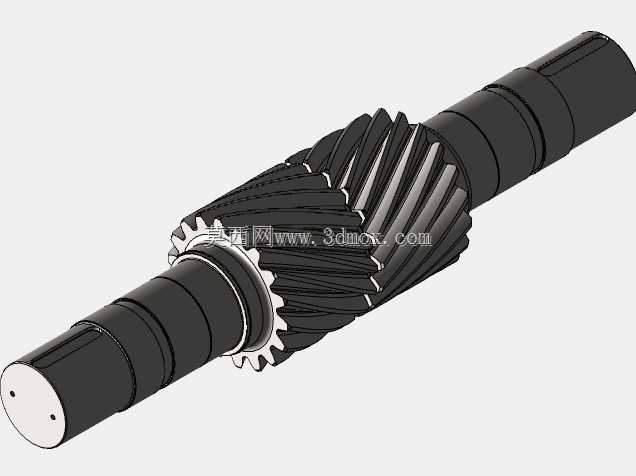

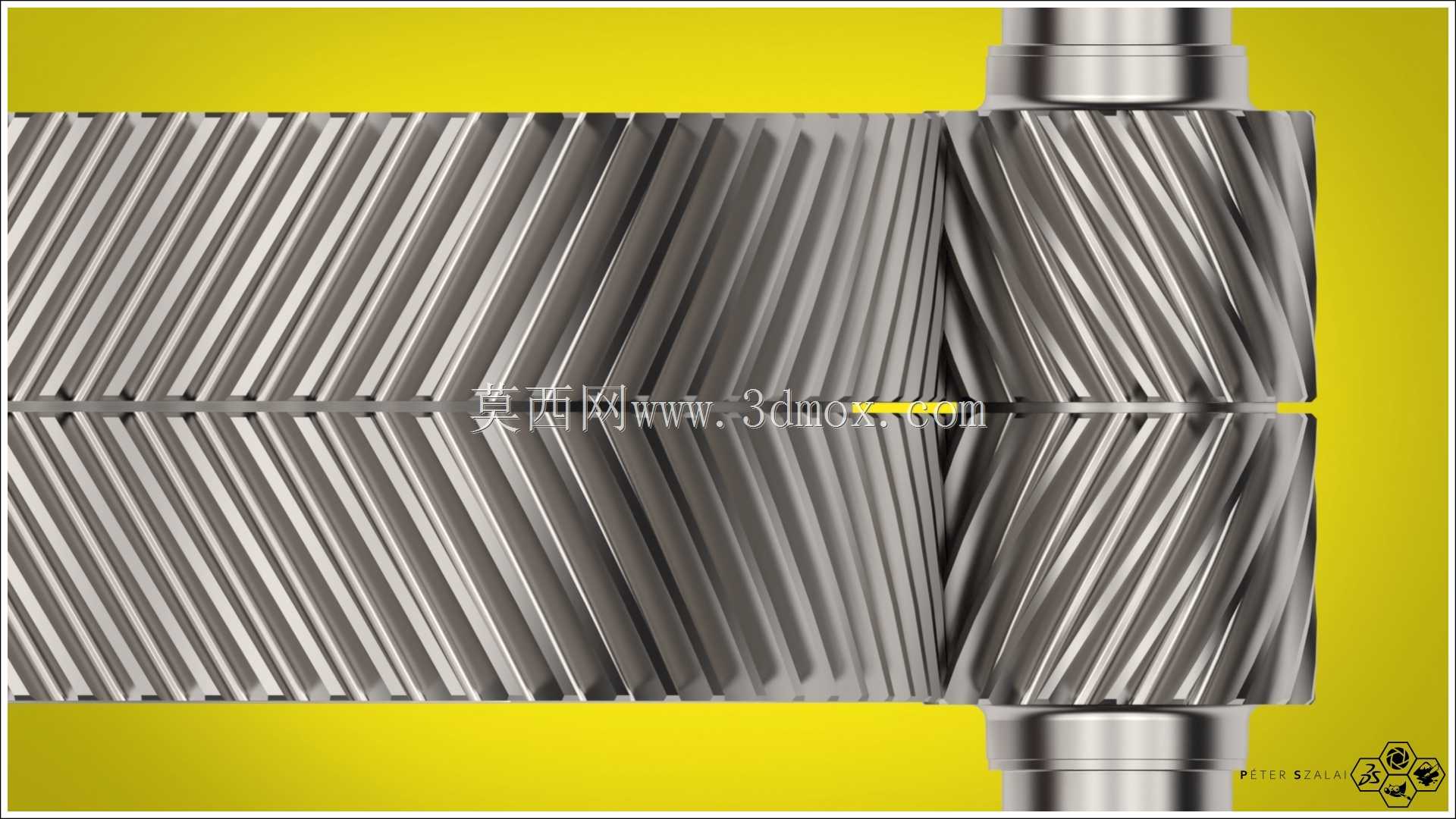

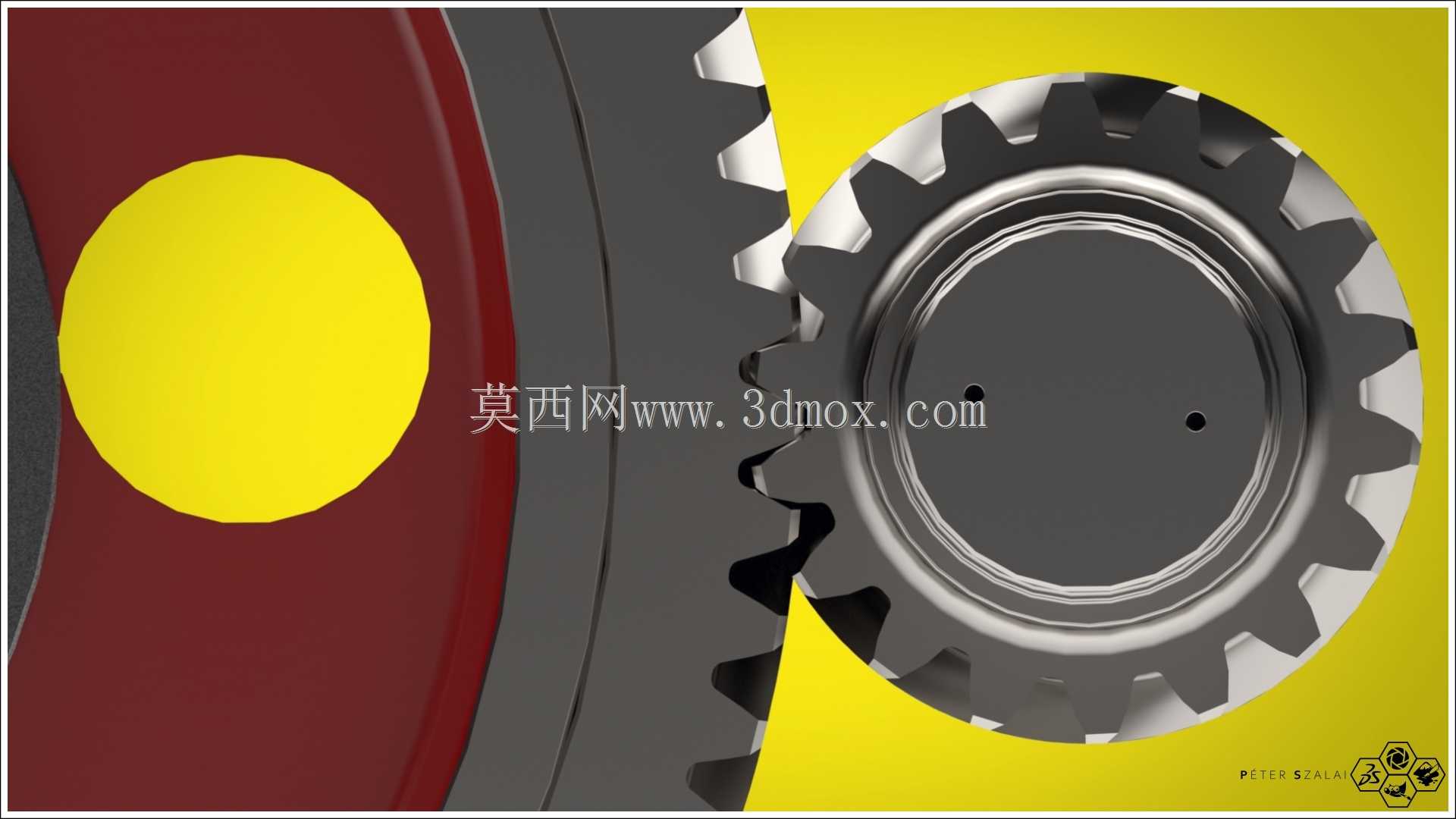

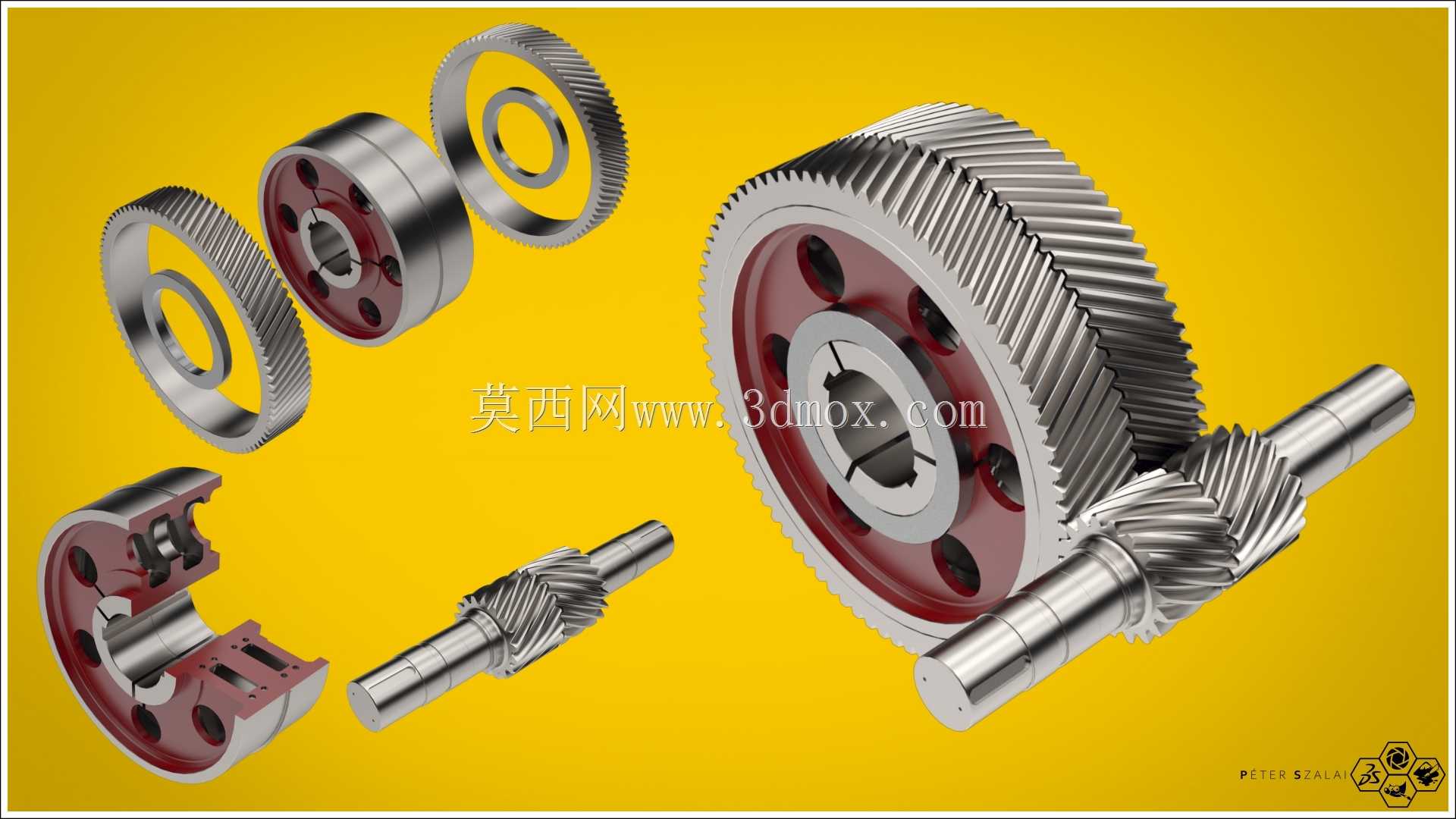

重载传动场景里，直齿轮啮合时的冲击噪音、齿面接触应力集中一直是现场运维的高频痛点，这套斜齿轮组的结构设计完全围绕啮合平顺性与承载均匀性做了针对性适配。齿向的螺旋角取值没有照搬通用手册的推荐区间，而是结合常用输入转速区间做了微调，让啮合重合度比同模数直齿轮提升近四成，单齿啮合瞬间的载荷峰值被分散到多齿交替接触的过程里，齿面局部压溃的风险大幅降低。轮体的辐板开孔不是单纯做减重处理，孔位的分布半径、开孔形状都做了动平衡校验，高速运转时不会因为质量分布不均产生径向窜动，和轴配合的毂孔位置做了加厚处理，避免过盈装配时辐板产生微变形影响齿圈圆度。和齿轮配合的轴段做了渐开线花键结构，齿侧的配合公差选了过渡配合区间，既保证扭矩传递时没有回程间隙，也不会因为过盈量太大导致装配时压伤齿面。拆解视图里能看到轮体和毂部的连接做了圆弧过渡，没有尖锐的应力集中棱角，热处理时这个位置不会因为应力骤变产生淬火裂纹，长期交变载荷下也不会从过渡位置萌生疲劳裂纹。齿面的修形量做了微米级的调整，啮合入口位置做了微量修缘，抵消轴系受载变形带来的齿端偏载，不会出现齿端局部点蚀的问题。渲染时特意区分了齿面的磨削纹理和辐板的铸造哑光质感，金属反光的角度刚好能体现齿向螺旋角的走向，能直观看到啮合时齿面的接触轨迹走向。不同厚度的挡圈、隔套的尺寸都和轴肩、齿轮端面的间隙做了匹配，装配时不需要额外加调整垫片就能控制轴向窜动量在允许范围内，批量装配时的效率能提升不少，也避免了垫片长期受载变形导致的轴向间隙变大问题。
