拖拉机动力输出螺旋锥齿轮箱结构

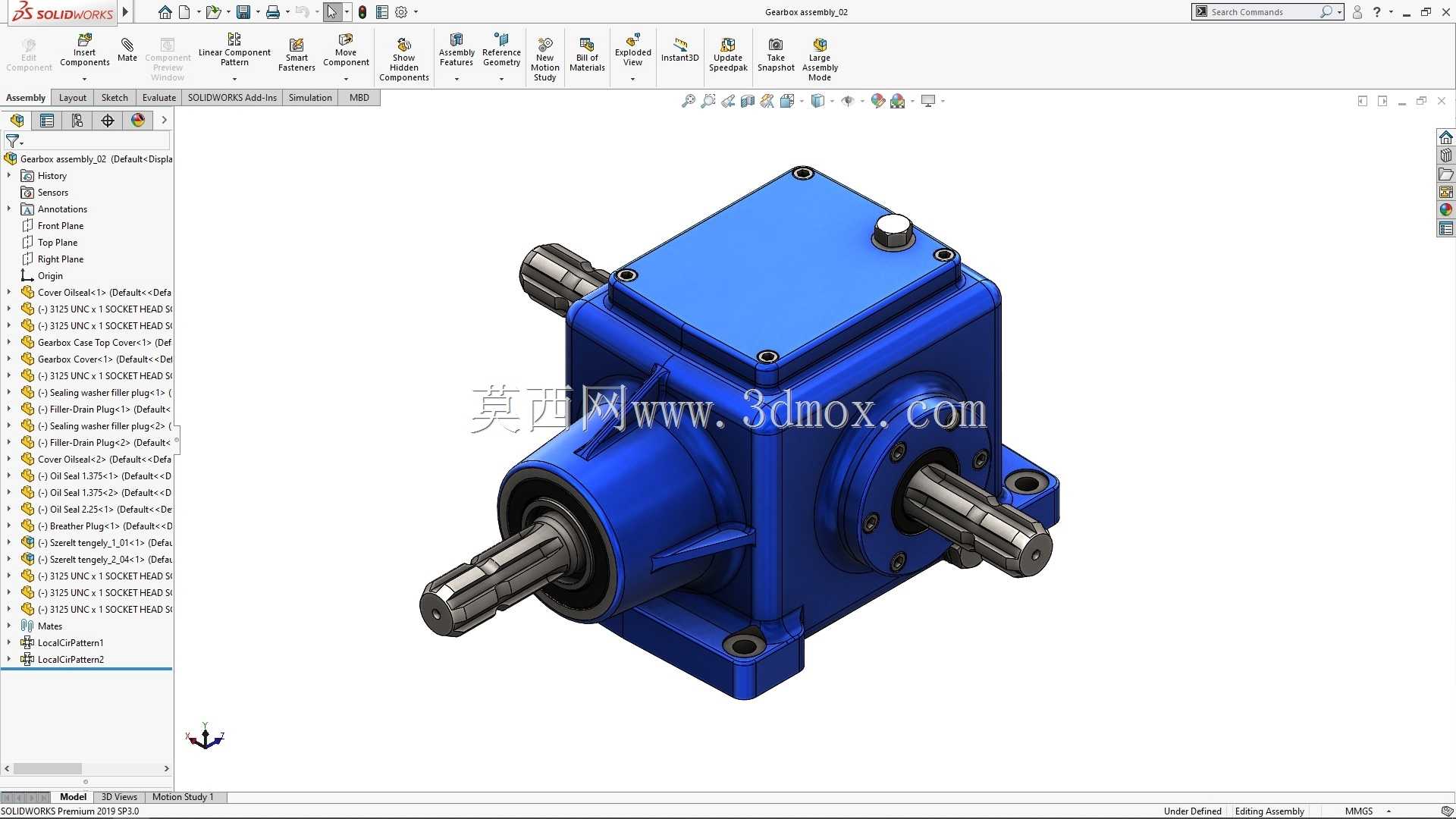

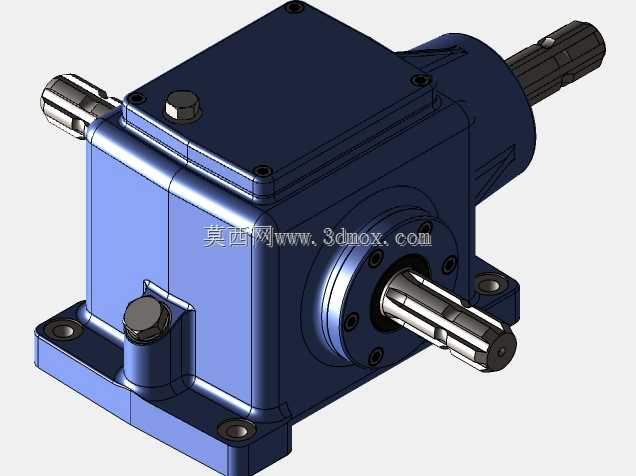

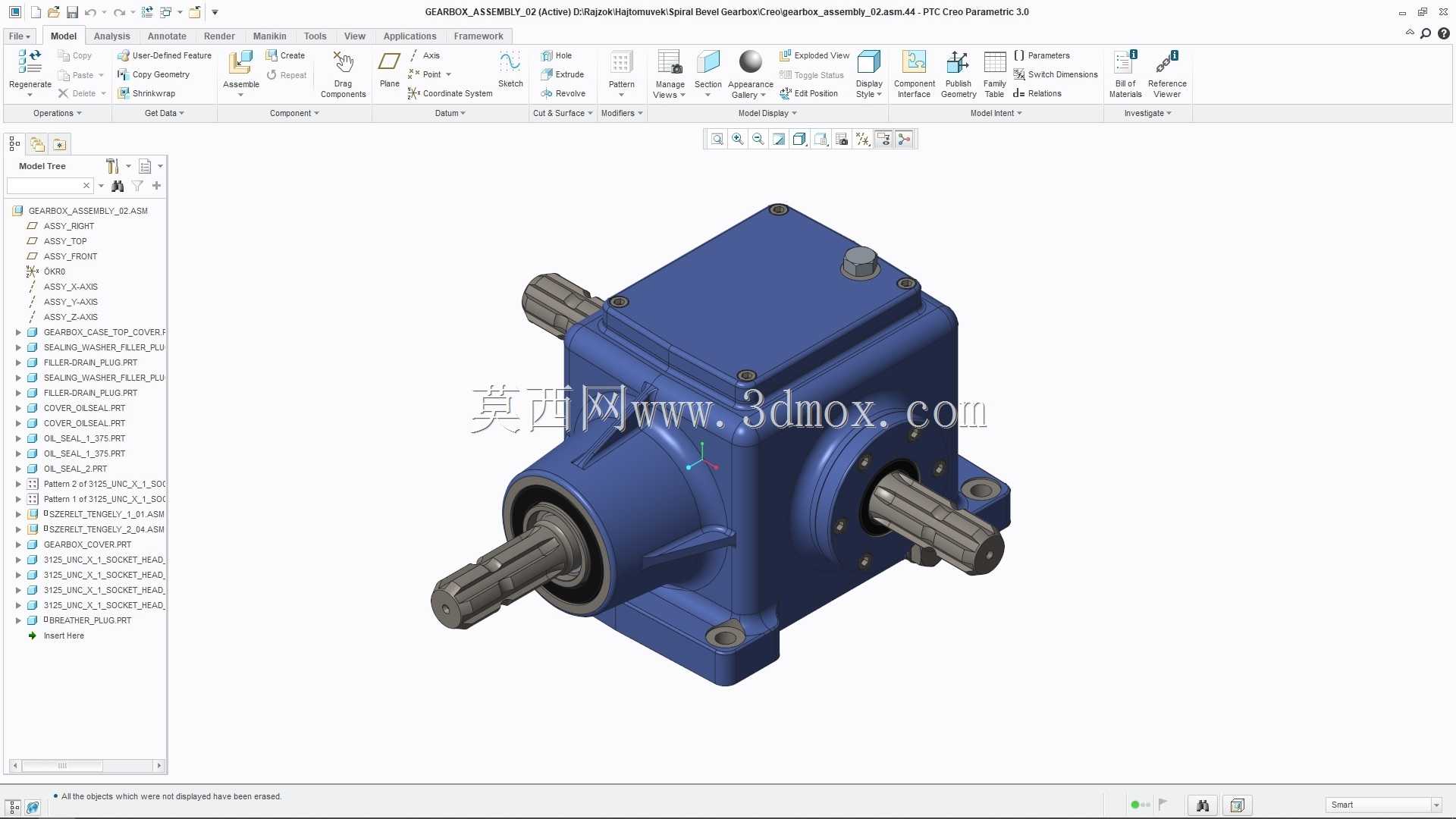

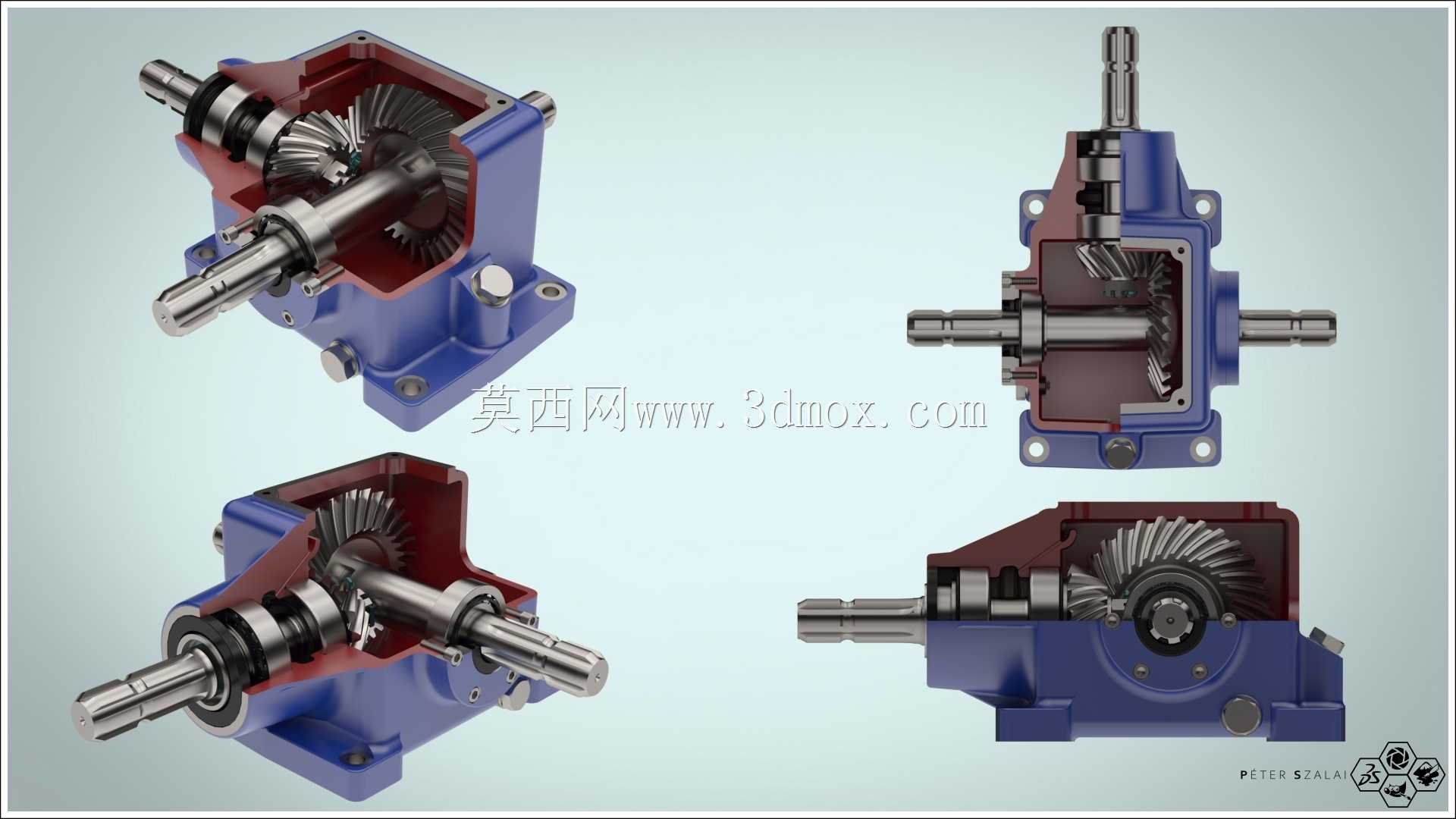

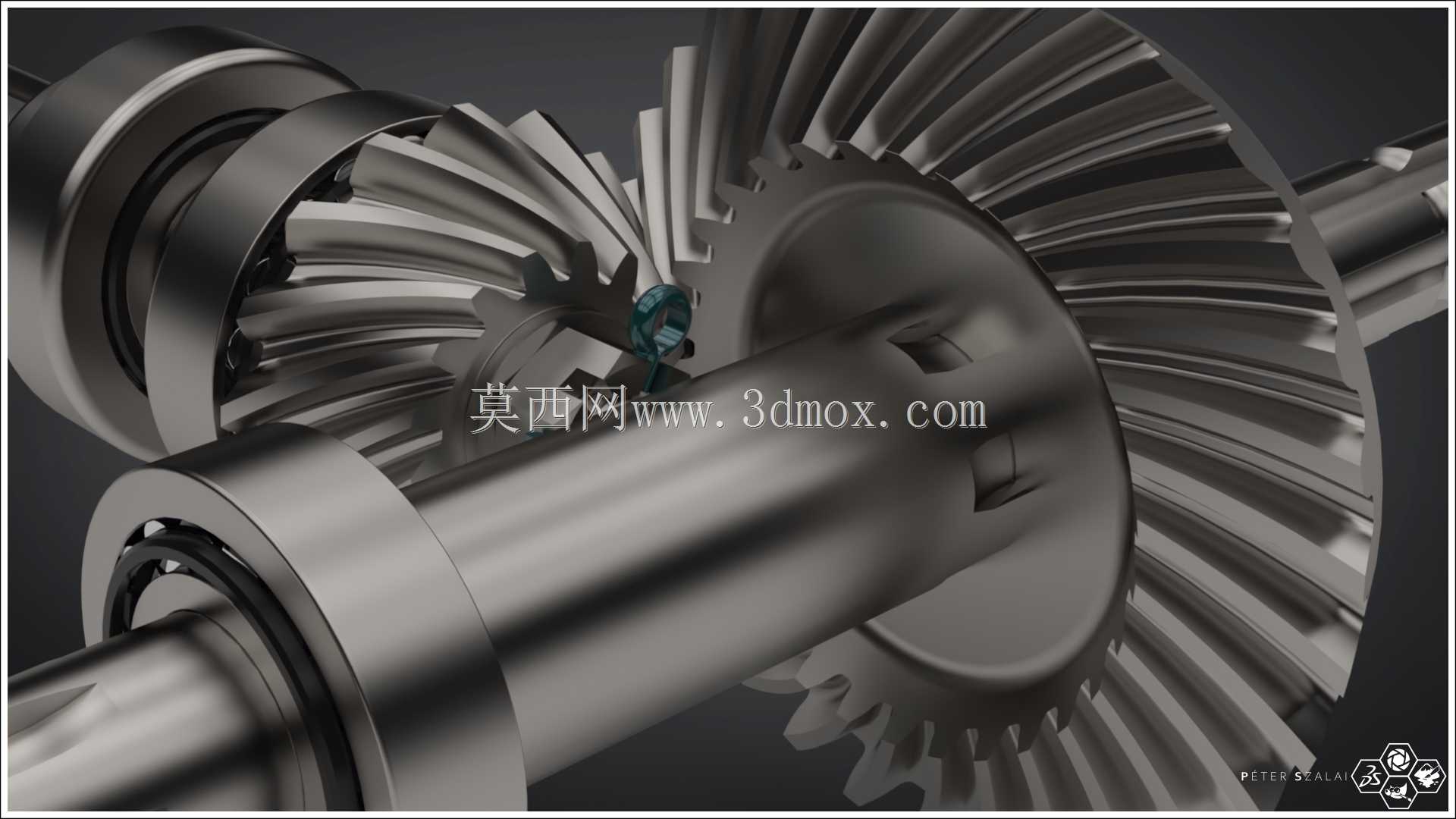

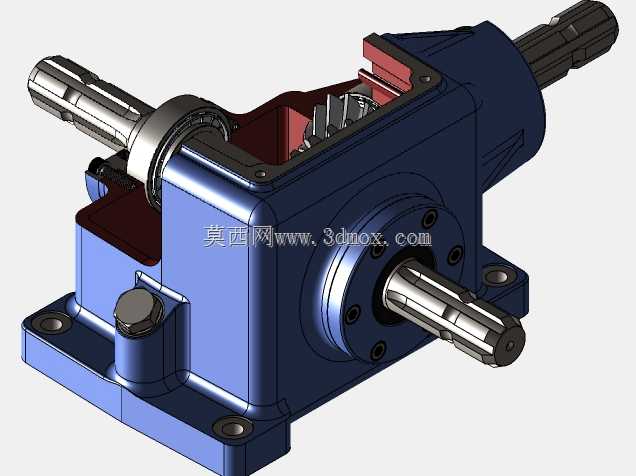

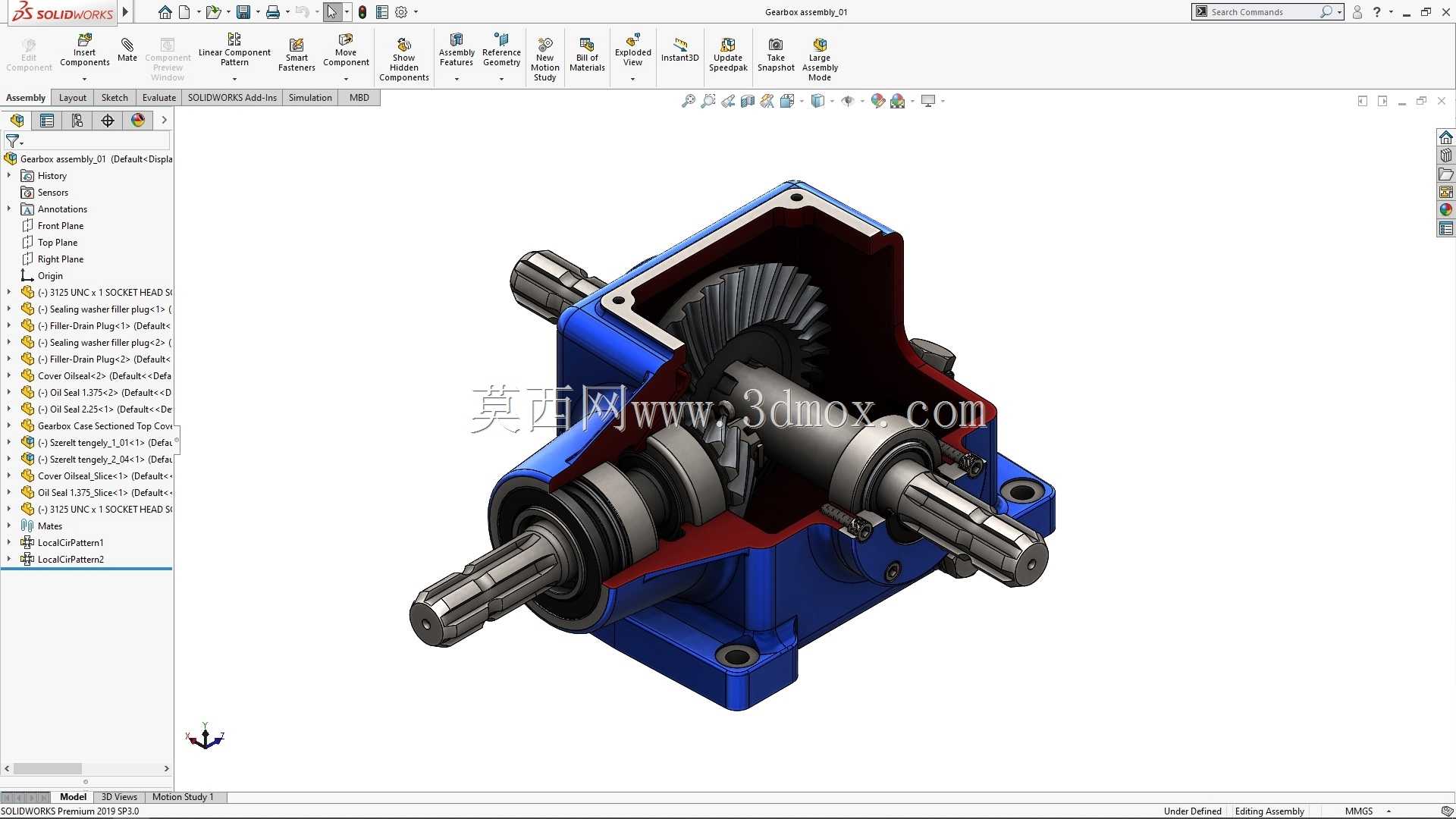

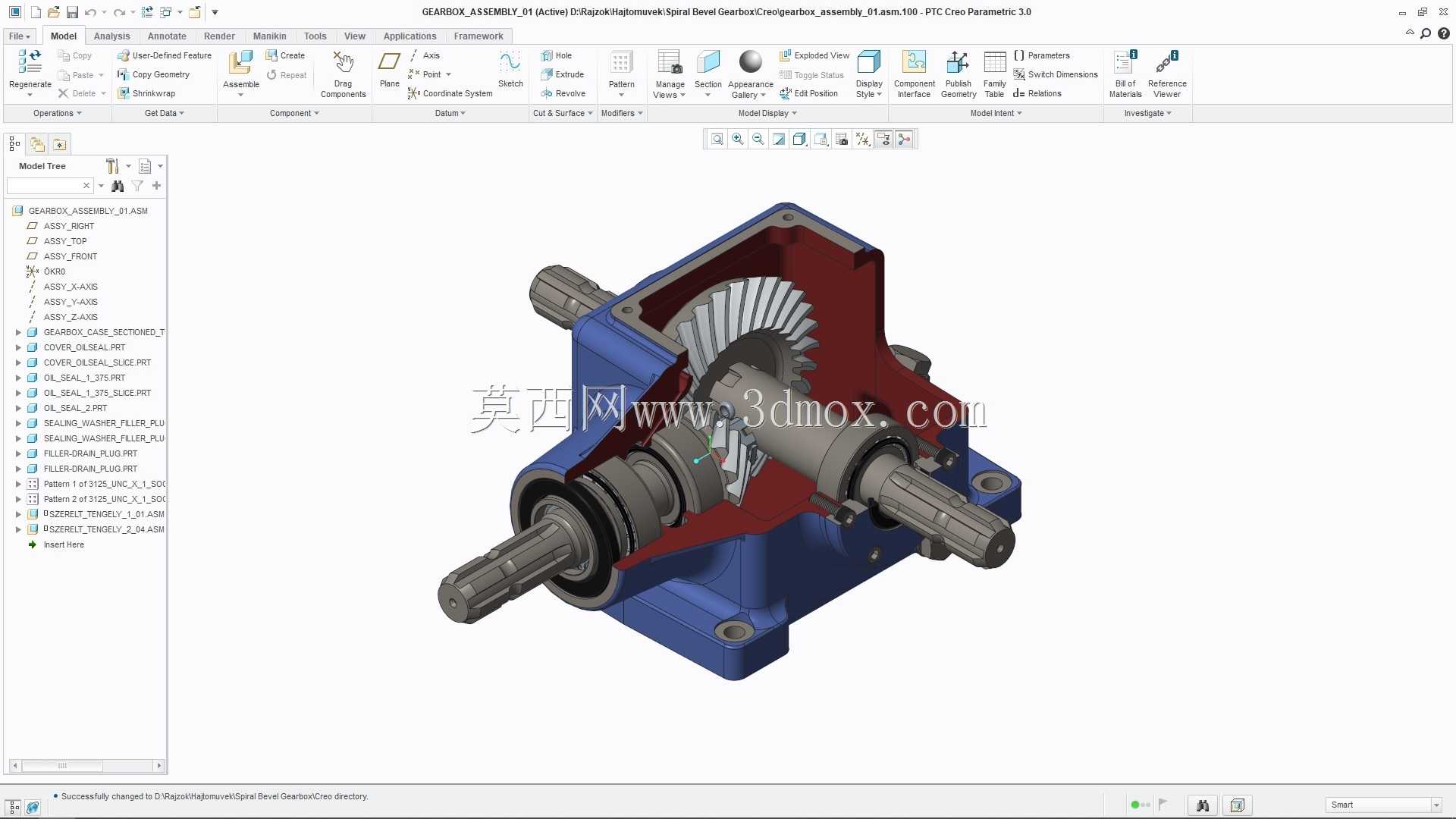

田间作业时拖拉机动力输出端承受的冲击载荷波动极大，传统锥齿轮箱常出现啮合间隙偏移、轴承座窜动的问题，这款螺旋锥齿轮箱在装配逻辑上做了针对性的适配调整。箱体内腔的轴承安装位预留了0.02mm的轴向补偿余量，能抵消锥齿轮啮合时产生的轴向窜动，避免重载下齿面偏磨。输入轴与输出轴的正交布局没有采用常规的一体式轴承座，而是拆分出独立的轴承压盖结构，压盖与箱体结合面做了定位销孔的同轴度约束，装配时不需要反复刮研调整，就能保证两轴的空间垂直度公差控制在0.01mm以内。螺旋锥齿轮的啮合印痕位置经过反复调试，偏向齿面大端侧，田间作业遇到秸秆卡滞、突然加载的工况时，载荷能沿着齿宽方向均匀扩散，不会出现齿端崩裂的情况。箱体内壁特意做了导流筋结构，齿轮运转带起的润滑油能顺着筋板流到轴承位置，不需要额外加装润滑油泵，就能保证高转速下轴承的润滑充分。上下箱体的结合面没有涂密封胶，而是开了密封槽搭配O型圈，后期维护拆解时不会出现残胶清理困难的问题，重新装配后密封性能也不会衰减。输出轴的伸出端做了双重油封结构，外侧的防尘封能阻挡田间的泥水、灰尘进入箱体，内侧的主油封负责密封润滑油，两道油封之间预留了存脂腔，加注润滑脂后能进一步提升密封寿命。箱体外壁的加强筋没有做等厚设计，靠近轴承座的位置筋厚增加3mm，远离载荷区的位置筋厚适当减薄，既保证了箱体刚性，又控制了整体重量，不会给拖拉机动力输出端增加额外的负载。装配时各零件的定位基准完全统一，轴类零件以两端中心孔为定位基准，箱体以轴承孔中心线为定位基准，齿轮以齿面分度圆为定位基准，整套结构装配累计公差能控制在允许范围内，不需要额外的选配修配环节，适合批量生产装配。
