多轴斜齿轮传动组结构设计

项目分类:齿轮 发布时间:2021-03-14 ID:124329
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计
  • 多轴斜齿轮传动组结构设计

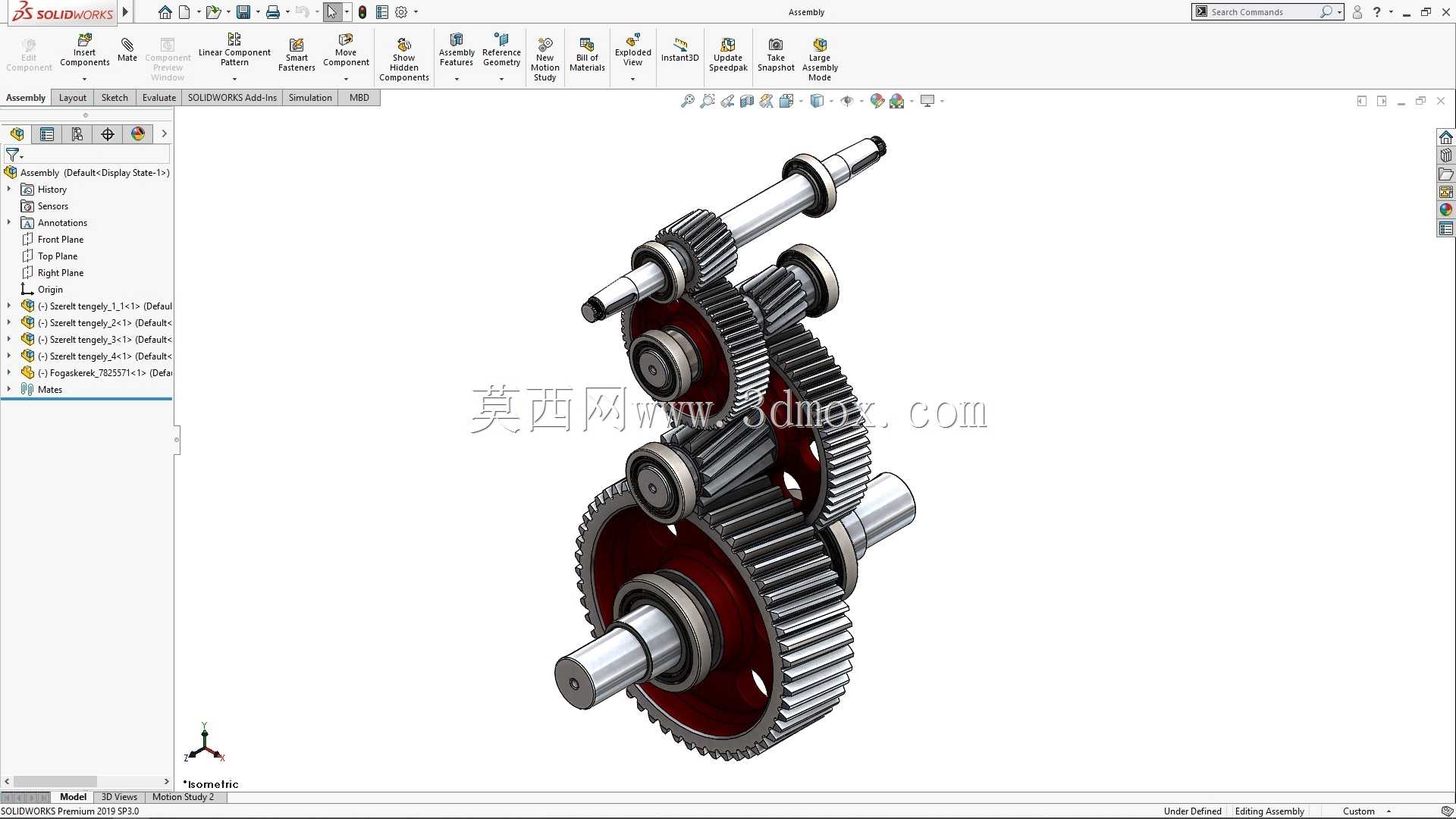

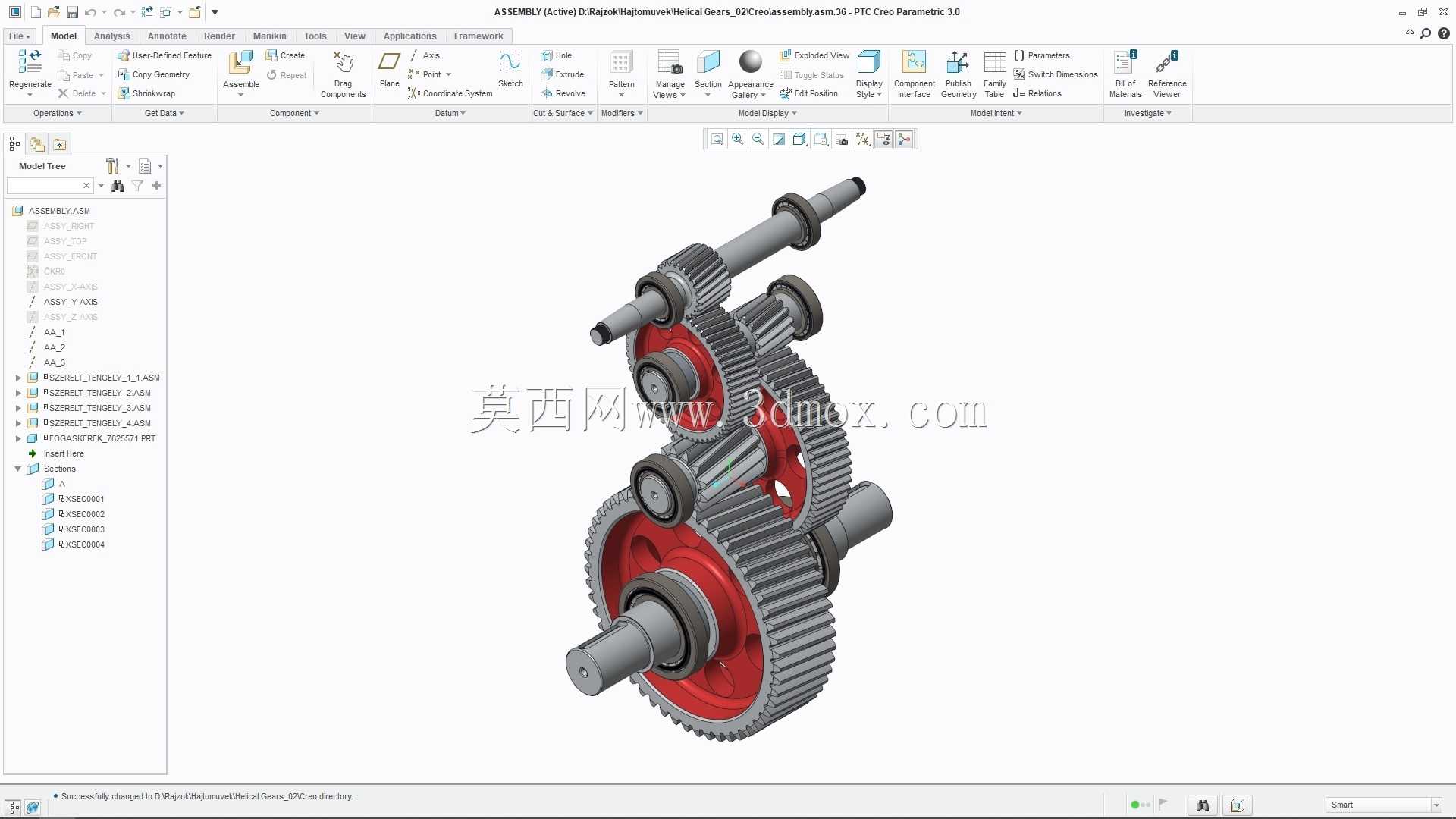

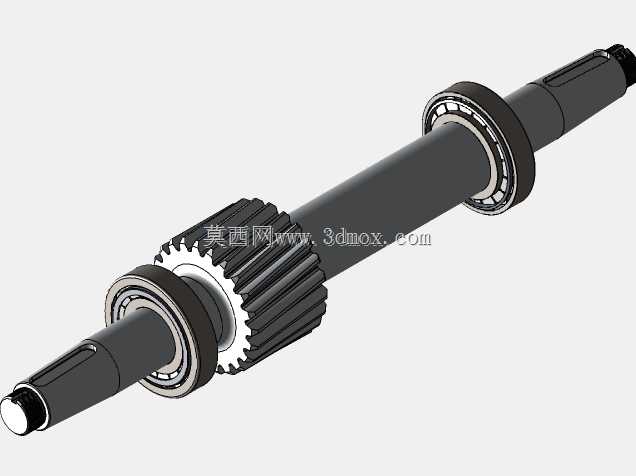

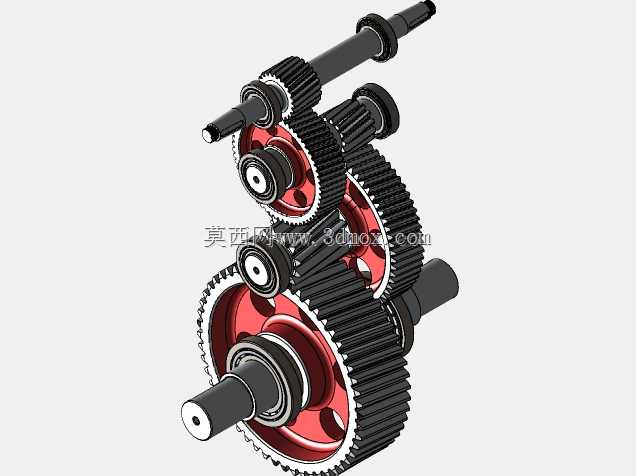

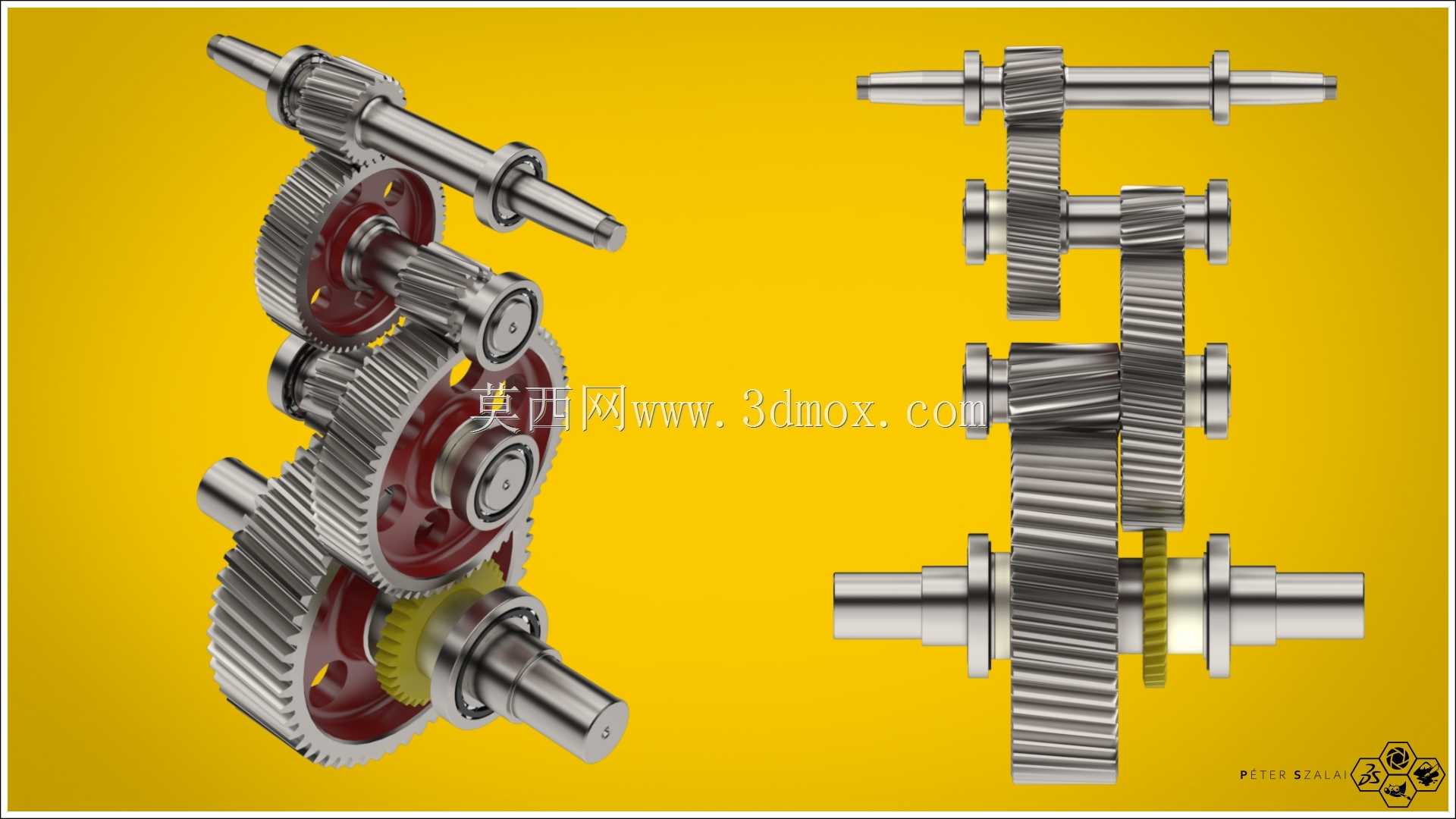

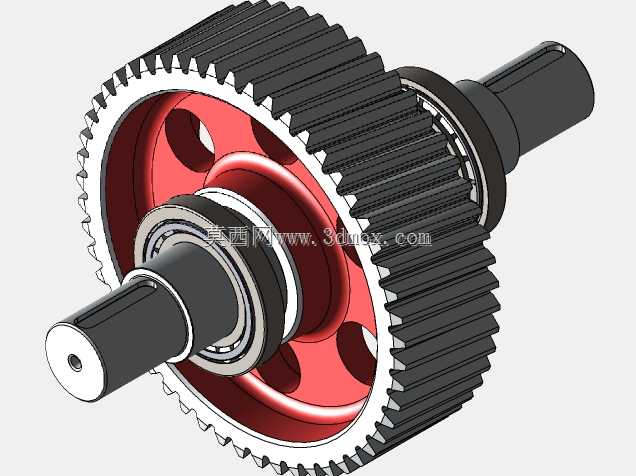

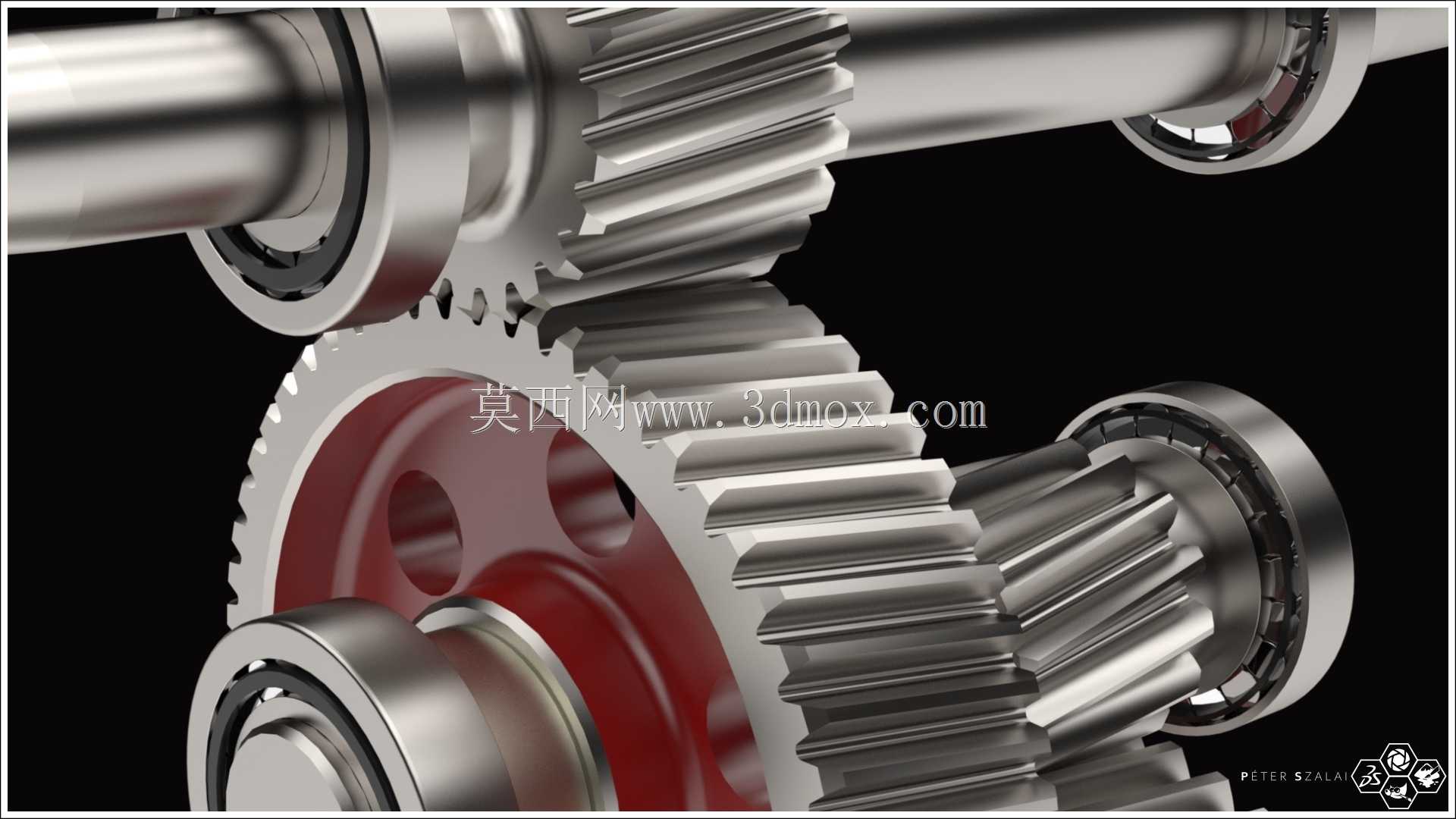

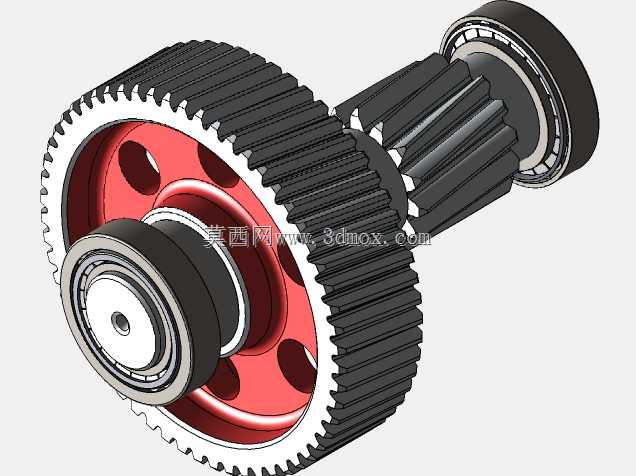

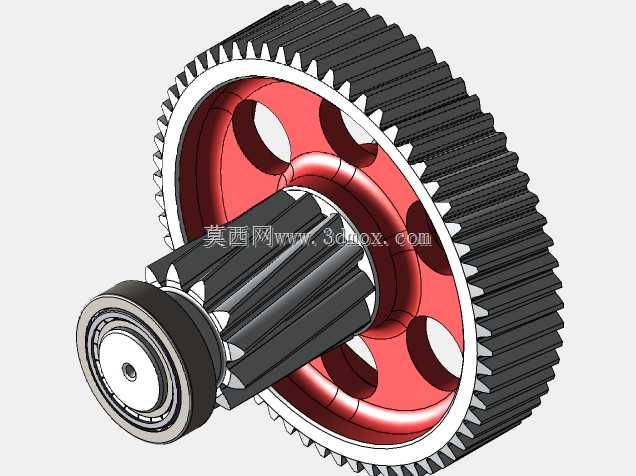

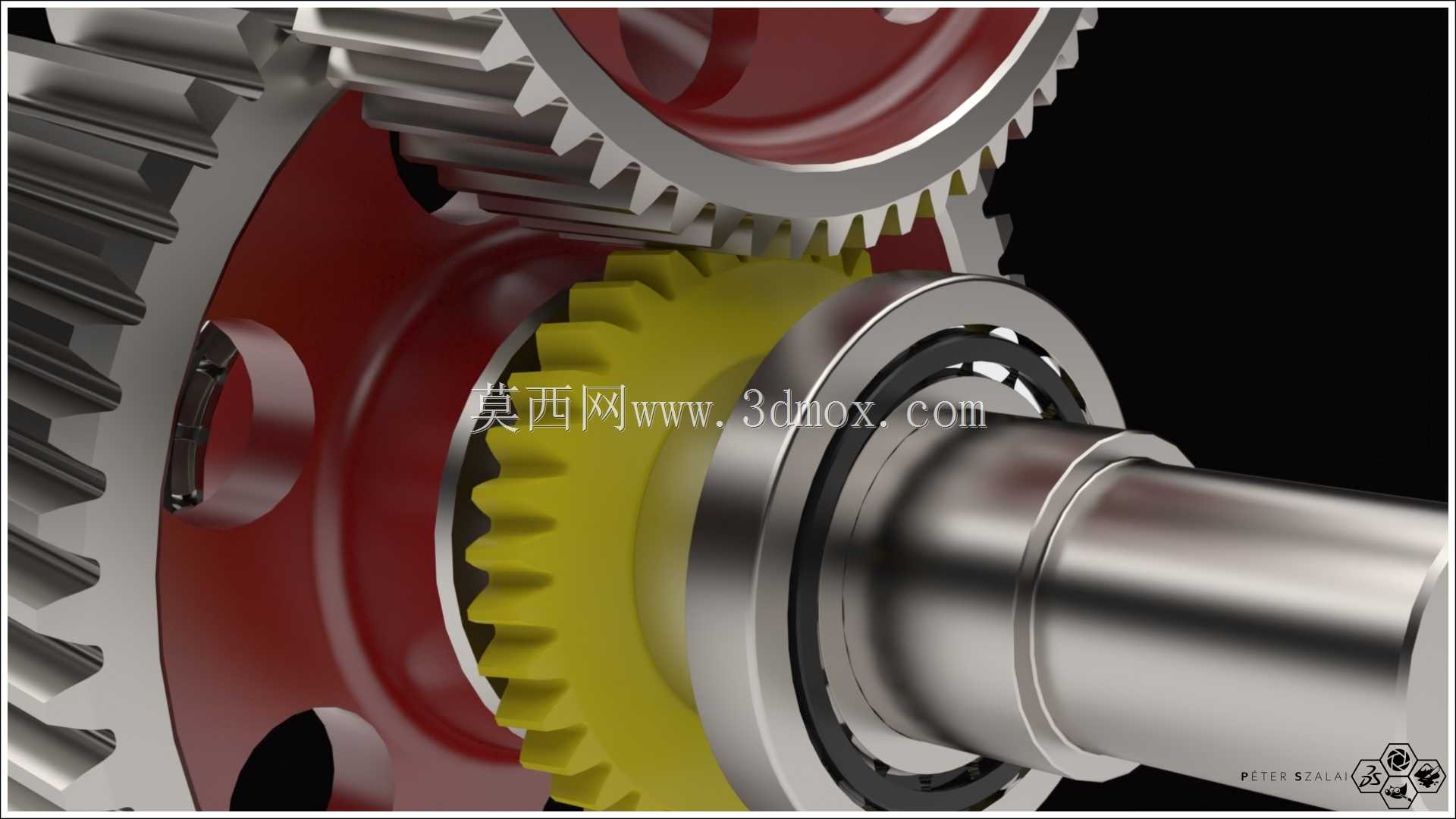

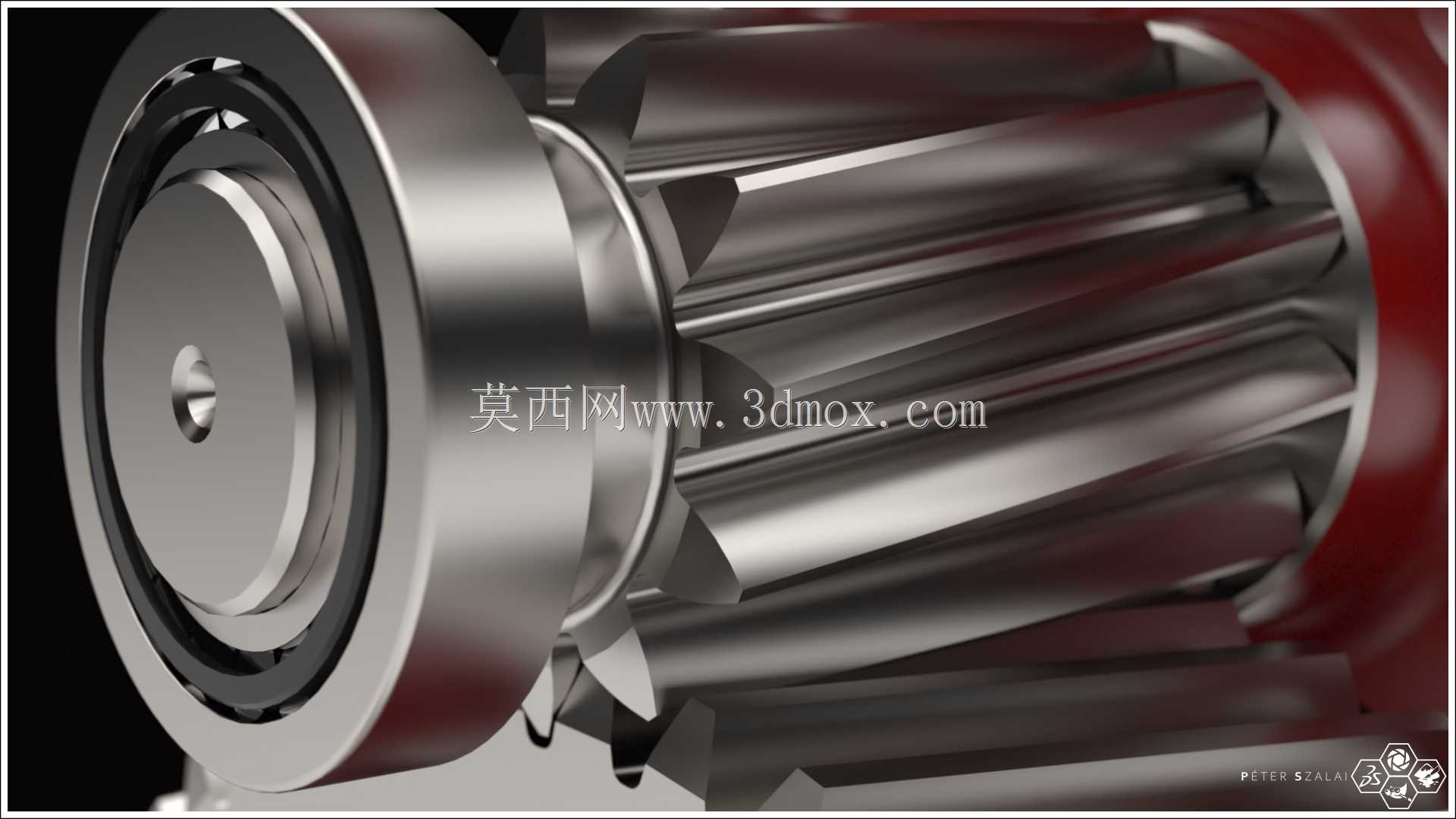

车间里常规平行轴直齿轮传动在高转速工况下,啮合冲击带来的啸叫与齿面磨损始终是难以回避的问题,斜齿轮依靠齿向螺旋角实现渐进式啮合,能大幅抵消这类冲击,但多轴排布的斜齿轮组,装配阶段的轴向窜动控制、啮合侧隙均匀性调整,比直齿轮组难度高出数个量级。这套多轴斜齿轮传动组在轴系定位上做了针对性的结构适配,每根传动轴的轴承位都预留了0.02mm的轴向调整余量,装配时可通过选配不同厚度的止推垫片,抵消斜齿轮啮合产生的轴向分力,避免轴系在高速运转时出现窜动移位,也能防止轴承因持续轴向载荷过早出现疲劳点蚀。不同模数的斜齿轮沿轴向分层排布,相邻轴的齿轮啮合位置错开了足够的安全距离,不会出现齿顶与相邻轴轴身刮擦的隐患,齿面啮合区域的接触斑点经调整后可覆盖齿面70%以上的面积,载荷能均匀分布在整个齿宽上,不会出现局部应力集中导致的断齿风险。同步器结合齿与斜齿轮的同轴度公差控制在0.01mm以内,换挡结合时不会出现卡滞或打齿的问题,低速轴上的大尺寸斜齿轮采用辐板式减重结构,在保证齿根弯曲强度的前提下,大幅降低了轴系的转动惯量,启停阶段的冲击载荷能得到有效缓冲。轴端的密封槽位与轴承挡肩的过渡圆角做了平滑处理,不会出现应力集中导致的轴肩断裂,润滑油路的开孔正对齿轮啮合区域,运转时飞溅的润滑油能直接进入啮合面与轴承内部,无需额外增设喷油润滑结构,适配中小功率变速箱的紧凑布局需求。每对啮合齿轮的螺旋角互为镜像,轴向力能在相邻轴之间相互抵消一部分,进一步降低了止推轴承的载荷负担,长期运转下轴承的温升能控制在合理区间,不会出现润滑脂过早失效的问题。
