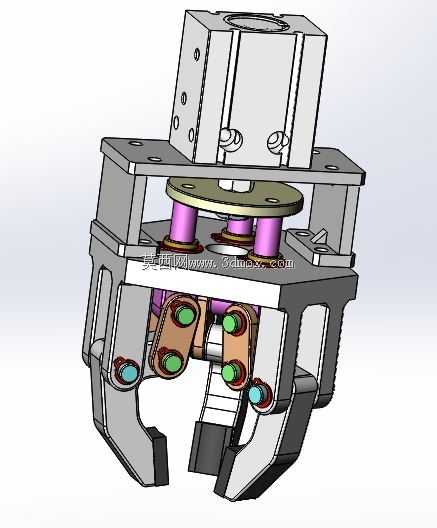

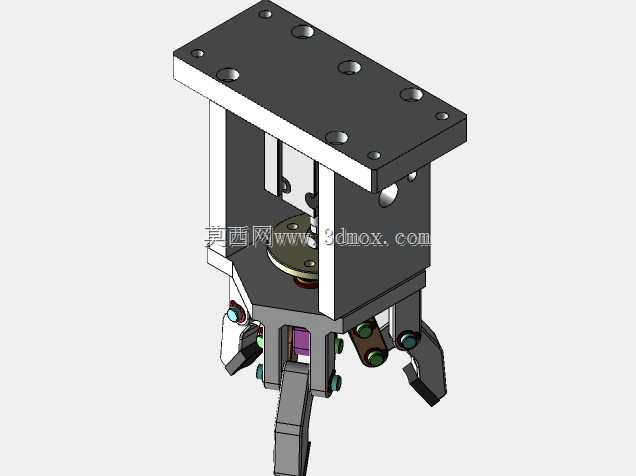

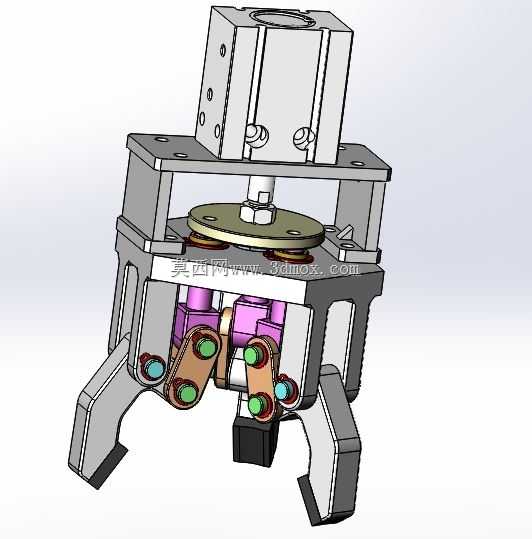

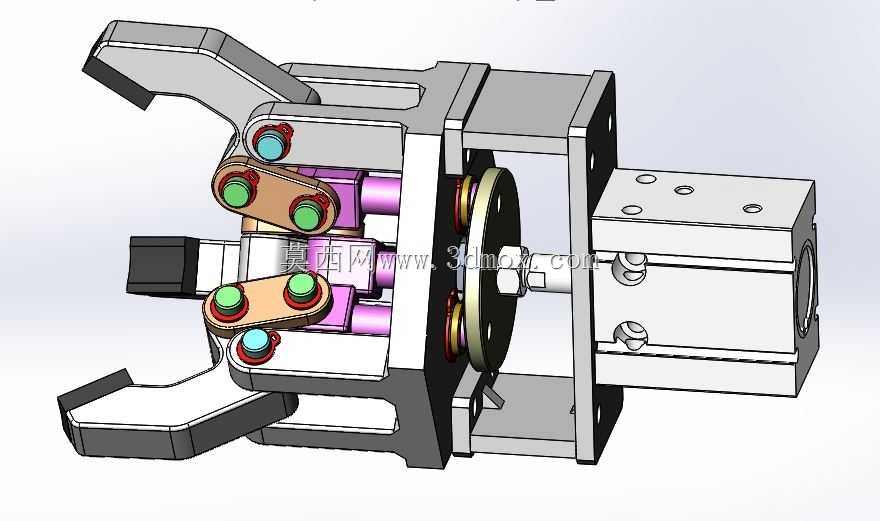

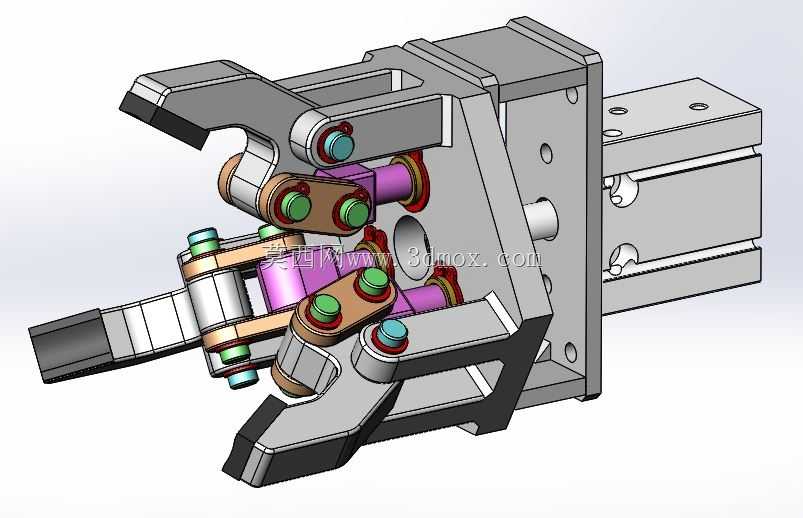

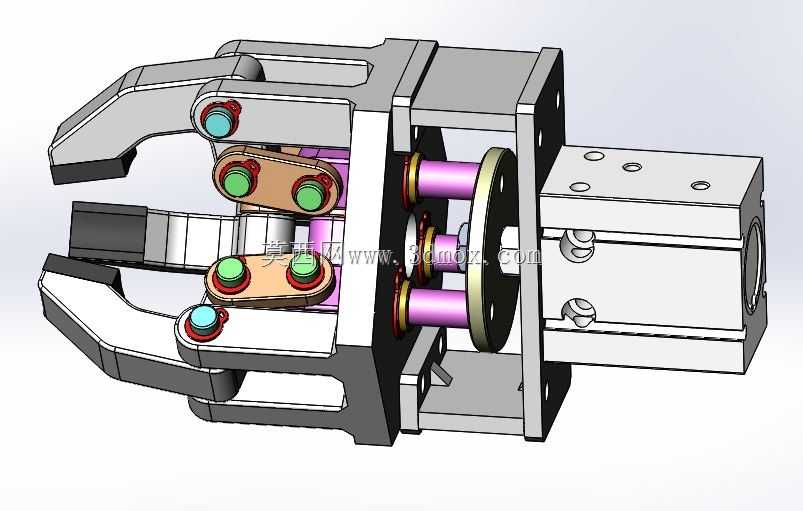

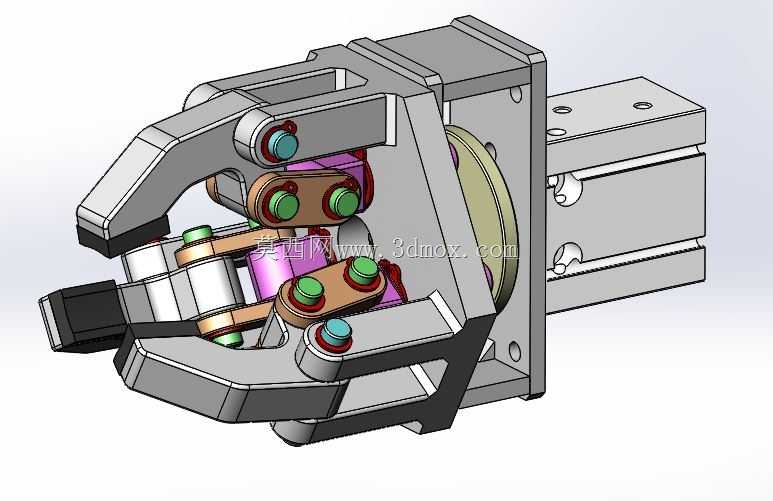

气动三爪联动夹持执行机构

这款三爪联动夹持机构是自动化产线中应用极为广泛的末端执行部件，主要适配各类自动化搬运、上下料、装配工位的工件抓取需求，常见于3C电子零部件装配、小型五金件加工上下料、轻工产品包装分拣、精密零件检测转运等场景，可稳定夹持圆柱类、正多边形类以及规则异形小型工件，适配的工件直径覆盖范围可通过调整夹爪指端行程适配多规格生产需求，无需频繁更换执行端即可完成同产线多品类工件的抓取作业，大幅提升产线换型效率。

该夹持机构采用平行气驱作为动力输入源，内部通过多组铰接连杆实现三个夹爪的同步联动，三个夹爪始终保持对中运动轨迹，夹持过程中工件自动定心，不会出现偏载偏移的情况，夹持力可通过输入气压大小进行线性调节，既能夹持薄壁易变形的塑胶、铝制小件避免夹伤工件，也可提升气压输出足够夹紧力完成金属机加工件的稳固抓取，搬运过程中不会出现工件松脱掉落的问题。夹爪指端采用可拆卸式设计，可根据被夹持工件的外形定制适配的指型结构，比如V型指面适配圆柱工件、平指面适配方块工件、仿形指面适配特殊轮廓工件，拓展了机构的适用场景。

从设计思路来看，该机构整体采用模块化集成设计，驱动端采用标准方形气动滑台作为动力基座，传动连杆组采用对称式布局，所有铰接转动位置均配置耐磨衬套与销轴，长期往复运动下磨损量极小，使用寿命更长，维护时仅需定期加注润滑脂即可，无需复杂拆解保养。整体结构紧凑，安装面设置在驱动滑台的侧端与后端，预留了标准的安装螺孔与定位销孔，既可以直接通过法兰安装在工业机器人的第六轴末端，也可以固定在直线模组的滑台上作为定点抓取机构使用，安装边界兼容性强，不需要额外设计复杂的转接板即可完成装配。机构的夹爪开合行程经过优化设计，在保证足够夹持范围的前提下，整体径向尺寸控制在极小范围内，可在狭窄的工装间隙内完成工件取放，适配紧凑布局的自动化设备内部安装需求，不会和周边工装夹具产生运动干涉。
