带焊脚纽扣锂锰电池安装结构设计

这款带焊销的2330规格纽扣电池结构，主要面向小空间嵌入式电子设备的板载供电场景，常见于智能工控传感节点、低功耗物联网终端、便携检测仪器、车载小型电子模块、民用智能表计这类需要长期稳定小电流供电的产品中，作为设备掉电数据保存、实时时钟供电、低功耗待机供电的核心储能载体，能够在设备主电源断开时持续维持核心模块的基础运行，避免关键数据丢失或时钟重置。

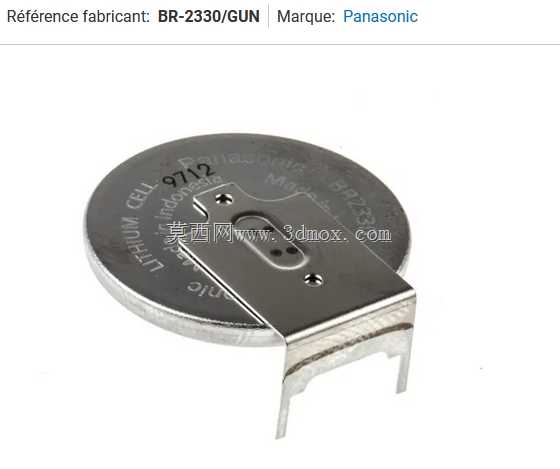

从实际用途来看，该结构将纽扣电芯与定制冲压成型的金属焊脚整合为一体，不需要额外搭配独立电池座，直接通过焊脚焊接在PCB板上即可完成固定与电气连接，相比传统纽扣电池加座的装配方案，能大幅压缩垂直安装空间，同时避免设备受振动、冲击时出现电池松脱接触不良的问题，适配有抗振要求的工业类、车载类电子设备使用场景。

产品功能特性上，电芯采用锂锰化学体系，具备宽温域工作能力，可在-20℃到60℃的环境温度区间稳定输出3V额定电压，自放电率极低，正常存储环境下年自放电容量损失不超过2%，可满足设备长达5-10年的免维护供电需求。配套的金属焊脚采用镀镍钢带冲压成型，具备优异的可焊性与抗腐蚀能力，焊脚与电芯的连接采用精密电阻焊工艺，连接内阻低于10mΩ，大脉冲电流输出时不会出现明显压降，可满足短时无线通讯发射的脉冲电流需求。

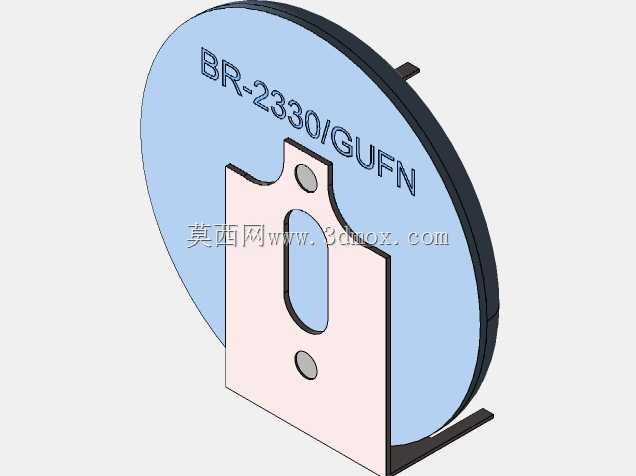

设计思路上，整体结构围绕板载贴装的需求展开，焊脚采用阶梯式折弯造型，一方面让电芯本体与PCB板面之间预留0.3mm的安全间隙，避免电芯底部金属外壳与PCB走线发生短路，另一方面焊脚的焊接端做了加宽平展处理，焊接时能够与PCB焊盘充分贴合，提升焊接可靠性，同时焊脚上预留的两个定位小孔，可在自动化SMT贴片时配合设备定位柱完成精准对位，适配高速自动化产线的装配要求。

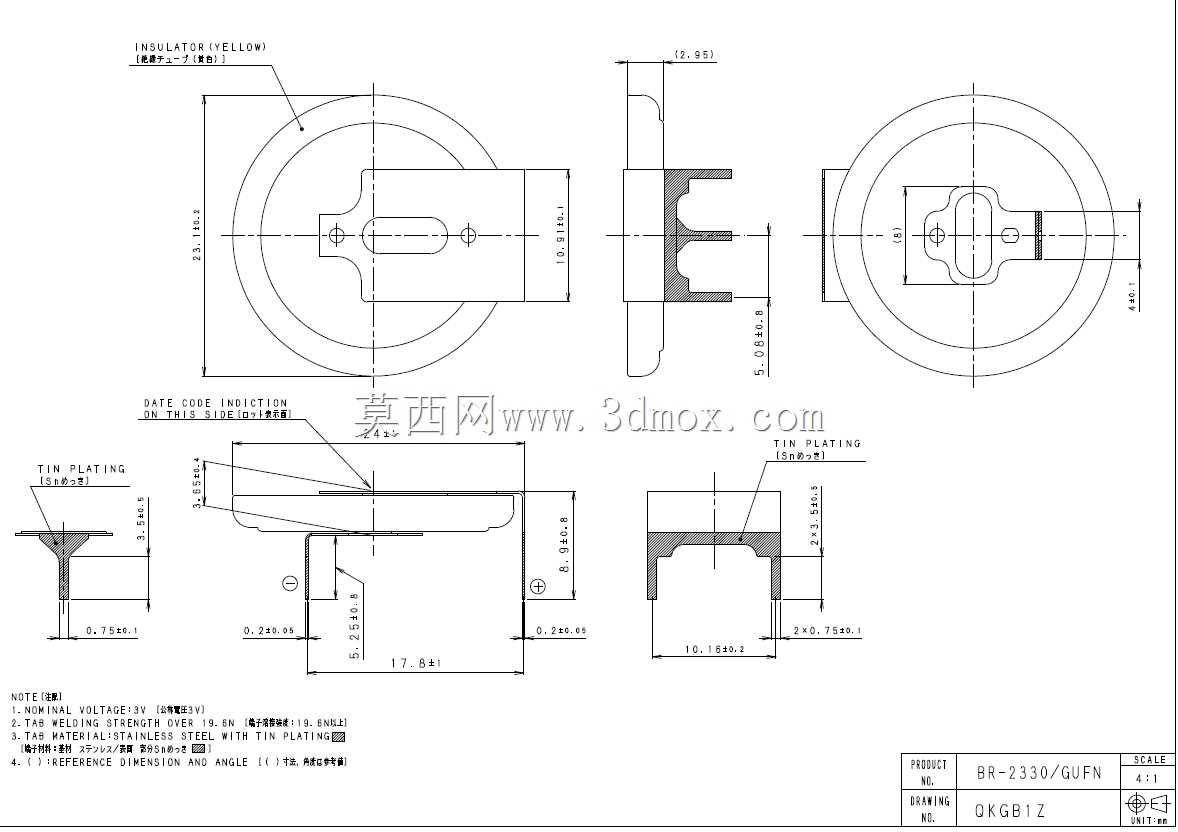

外形尺寸与安装边界方面，电芯本体直径23mm，整体厚度3.0mm，焊脚伸出后整体横向最大宽度27mm，纵向安装长度18mm，焊接端引脚间距为15mm，焊盘设计推荐采用2mm*3mm的长方形焊盘，安装后整体突出PCB板面的高度为3.2mm，不会对周边其他元器件的布局造成过多空间占用，焊脚的折弯处做了圆弧过渡处理，避免应力集中导致焊脚断裂，同时电芯边缘与焊脚之间做了绝缘隔离处理，杜绝正负极短路的风险。
