双环铰接式机械连接支架结构设计

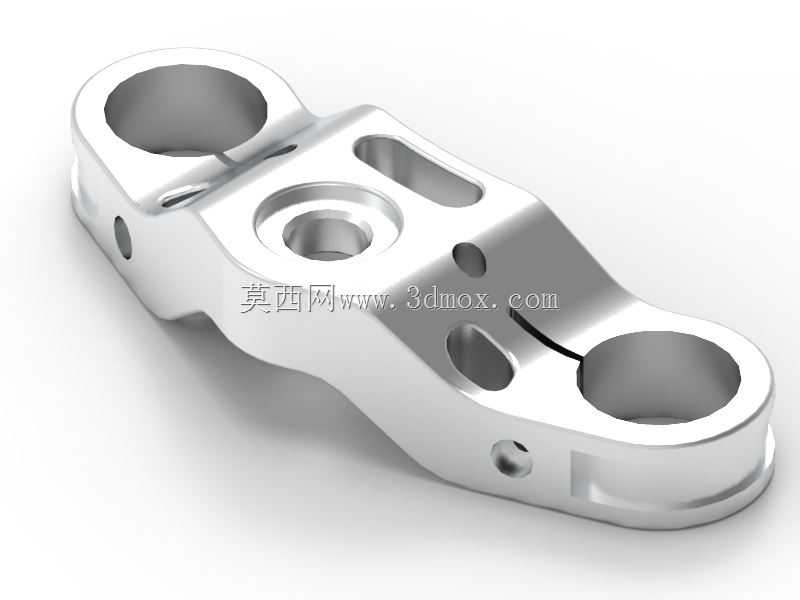

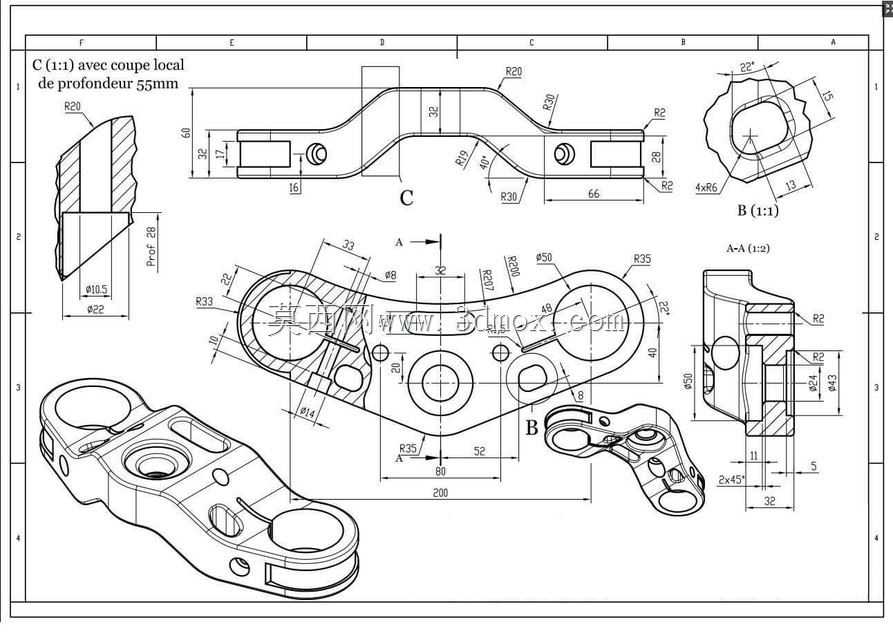

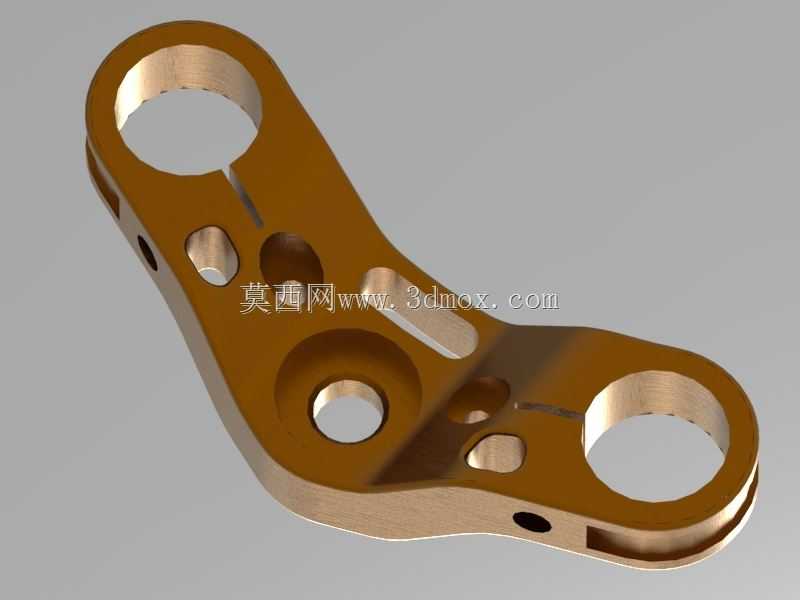

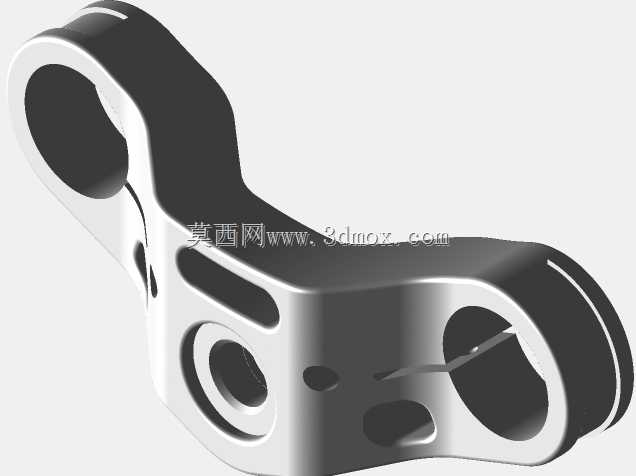

这款双环铰接式连接支架是机械传动与连接系统中的核心受力构件，主要应用于重载机械的铰接点位、工业设备的连杆传动末端、行走机械的悬挂连接部位，可在往复摆动、交变载荷的工况下实现两个独立部件的活动式连接，既能够传递轴向与径向的工作载荷，又可以允许连接部件之间存在小角度的相对转动，补偿装配过程中产生的位置偏差，抵消设备运行时产生的振动冲击，避免刚性连接带来的应力集中问题。从功能特性来看，支架两端的大尺寸通孔为铰接安装位，可配套对应规格的销轴完成与相邻部件的铰接装配，孔位内壁做了加厚处理，能够提升铰接位的耐磨性能与抗挤压强度，减少长期往复转动带来的磨损量；中部的沉孔结构为辅助定位安装位，可用于固定限位销、传感器支架或是附属管线固定卡扣，实现集成化的功能拓展；侧面分布的多个小孔为减重工艺孔与润滑注油孔，在不降低整体结构强度的前提下减少零件自身重量，同时可通过注油孔向铰接配合面注入润滑脂，降低转动副的摩擦阻力，延长构件的使用寿命；中部开设的长条形镂空槽为应力释放结构，可在支架承受瞬时冲击载荷时产生微小的弹性形变，吸收冲击能量，避免应力集中导致的构件断裂。在设计思路上，这款支架采用一体化锻造成型的结构方案，整体无焊接拼接点位，从根源上避免了焊接缺陷带来的强度不足问题，整体轮廓做了全圆角过渡处理，没有尖锐的棱角结构，既能够减少热处理过程中的应力集中，也可以避免安装维护过程中尖锐边角对操作人员造成划伤。外形尺寸方面，支架整体为长条形对称结构，两端铰接孔的中心距为核心安装尺寸，在装配时需要保证相邻部件的铰接点位与该中心距匹配，两端铰接孔的内径尺寸与配套销轴采用间隙配合，预留合理的转动间隙同时避免过大的旷量；安装边界上，支架中部的凸起结构与相邻部件的限位槽对应，可限制支架的轴向窜动，侧面的镂空槽位置需要预留足够的形变空间，避免设备运行时支架与周边构件发生运动干涉，整体厚度尺寸适配常规重载铰接点位的安装空间，可直接替换同规格的传统铸造支架，无需对周边配套结构做额外修改。
