双联6.35mm音频插孔插座结构设计

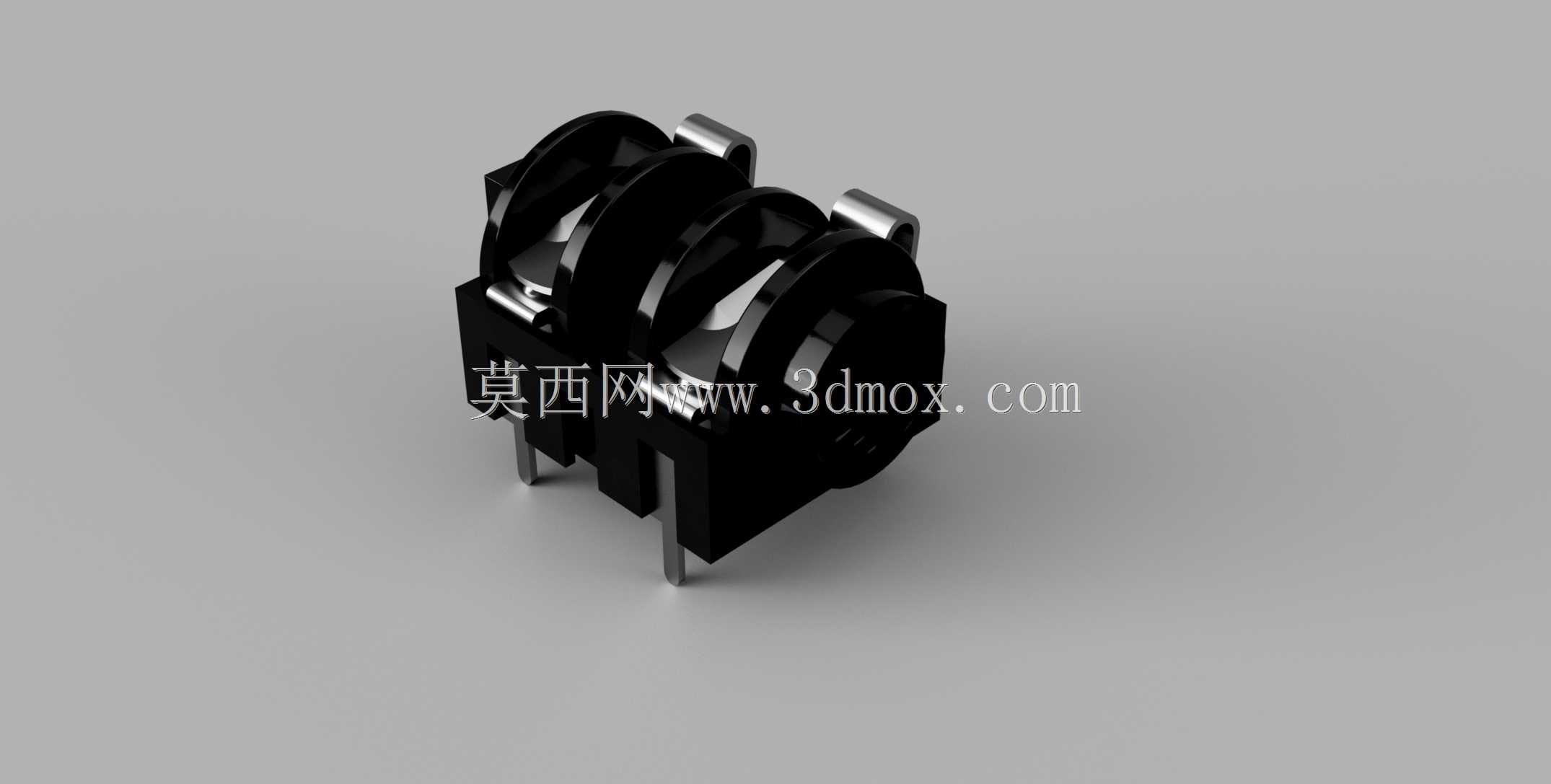

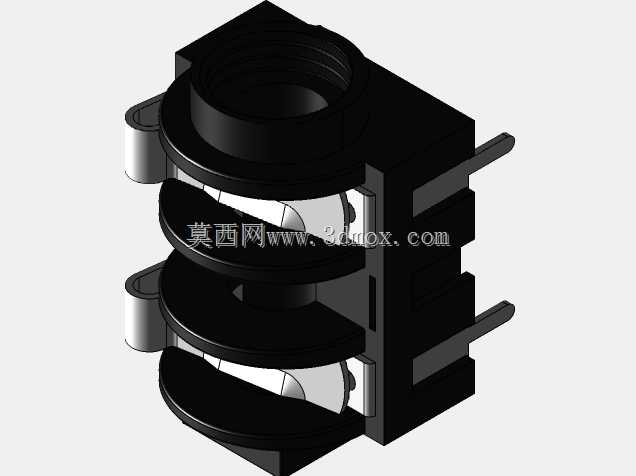

这款双联音频插孔是专业音频设备领域常用的接插部件，主要应用在专业调音台、功率放大器、效果器、电声乐器接口面板、专业声卡等设备上，用来实现6.35mm规格大三芯、大二芯音频插头的稳定连接，承担音频信号传输的物理接驳功能，可同时支持两路独立音频通道的接插需求，适配单声道非平衡、立体声平衡等多种音频传输场景。在实际使用场景中，这类插孔需要频繁承受插头的插拔作用力，同时要保证长期使用后的接触可靠性，避免出现信号断连、接触杂音、声道串扰等影响音频传输质量的问题，因此在结构设计上做了多维度的针对性优化。产品整体采用叠层双联布局，将两个独立的音频插孔单元整合在同一壳体结构内，相比两个独立单孔并排安装的方案，大幅压缩了占用的面板安装空间，能有效提升设备面板的空间利用率，适配紧凑型专业音频设备的面板布局需求。壳体部分采用高强度绝缘工程材质，具备优秀的结构强度与绝缘性能，既能为内部接触弹片提供稳定的支撑防护，也能避免不同信号通道之间出现电磁串扰，保障音频信号传输的纯净度。内部接触弹片采用高弹性导电合金材质冲压成型，弹片的接触弧度经过反复调校，既能保证插头插入后接触压力均匀稳定，降低接触电阻带来的信号损耗，也能在数千次插拔循环后依旧保持足够的弹性余量，不会出现弹片疲劳松弛导致的接触不良问题。引脚部分采用直插式设计，引脚间距符合常规PCB板的布线规范，适配波峰焊等常规电路板焊接工艺，安装时插孔主体通过侧边的固定金属耳与设备面板进行锁附固定，能承受插头插拔时的侧向作用力，避免长期插拔导致的引脚开焊、插孔移位等问题。在安装边界设计上，产品的插合端面与壳体后端的引脚伸出长度都做了精准的尺寸控制，既保证插头插入后有足够的啮合深度，不会出现插头松脱的问题，也不会因为引脚过长占用设备内部过多的纵深空间，方便设备内部的走线与其他元器件布局。插孔的插入口做了导向倒角设计，插头插入时可以自动导正位置，即使盲插也能顺利对位，减少插偏对弹片造成的意外损伤，同时插孔内部设置了定位台阶，插头插入到位后会有清晰的段落反馈，方便使用者确认连接状态。
