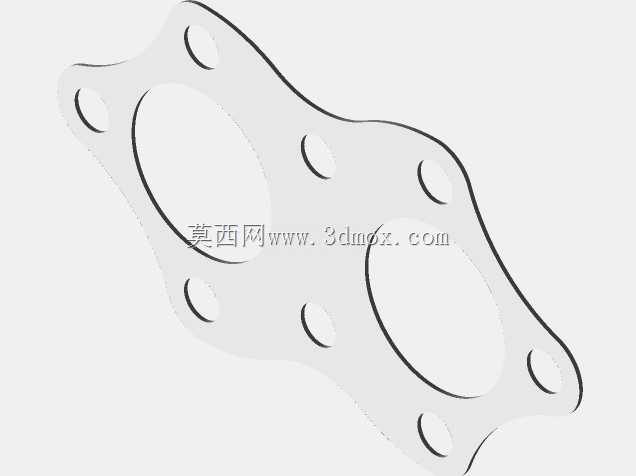

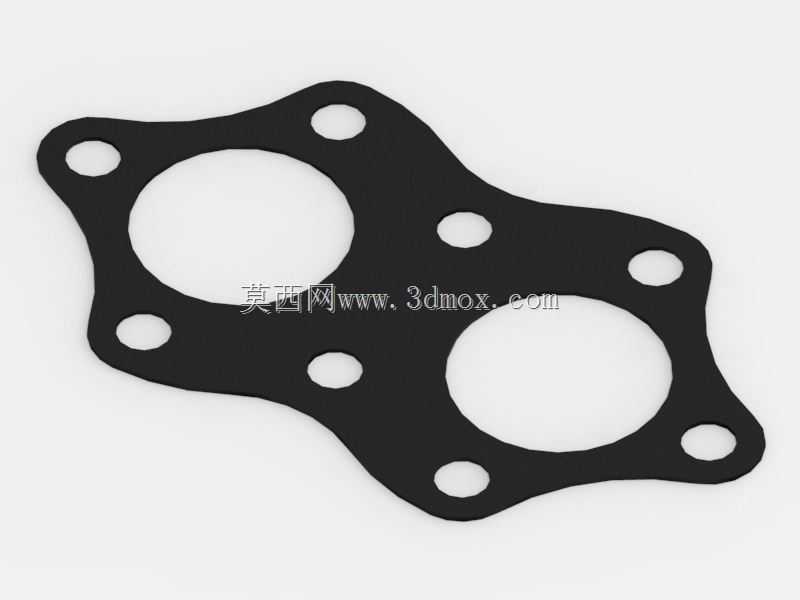

双大孔多孔位橡胶密封垫片结构设计

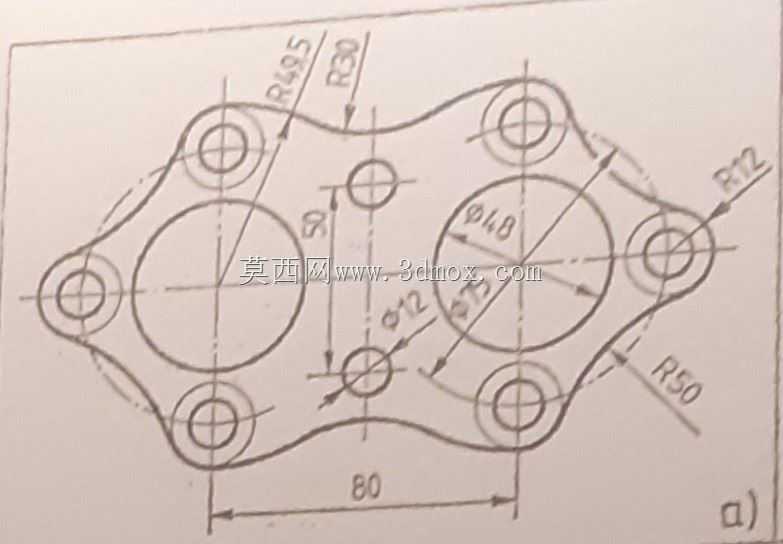

这款橡胶密封垫片主要应用于流体管路连接、液压阀组结合面、泵体端盖密封等工业场景，核心作用是填充两个刚性连接面之间的微观间隙，阻断介质渗漏路径，同时可缓冲连接部位的小幅振动，补偿加工面的平面度误差，避免金属结合面直接接触产生的磨损与硬密封失效问题。在实际设备运行中，这类垫片常被用在低压油路、冷却水路、低压气路的连接节点，适配铸铁、铸铝、钢制等多种材质的连接法兰，工作时可耐受常规矿物油、水基冷却液、低压压缩空气等介质的长期侵蚀，在-30℃到120℃的常规工况温度区间内可保持稳定的密封性能。从功能特性来看，这款垫片采用耐油丁腈橡胶材质模压成型，材质本身具备良好的压缩回弹性，当连接螺栓按标准扭矩锁紧后，垫片受压产生弹性形变，可充分填充结合面的加工刀痕、微小凹坑等缺陷，在连接面之间形成连续的密封屏障；垫片上的两个大尺寸通孔为介质过流通道，孔径尺寸匹配对应管路的通径要求，不会对介质流动产生额外的节流阻力；围绕两个大孔分布的十个小孔为螺栓安装过孔，孔位排布完全适配对应连接端的螺栓分布圆，安装时可直接对位穿入螺栓，无需额外调整垫片角度，能有效降低现场装配的对位难度，避免因垫片错位导致的孔位遮挡、密封面压合不均等问题。设计过程中，首先根据对接端的实际安装边界确定垫片的整体外轮廓，轮廓线完全避让连接端的凸台、加强筋等结构，保证垫片安装后不会与周边零部件产生干涉；螺栓过孔的孔径比对应螺栓的公称直径大0.5mm，既给安装对位留出合理的调整余量，又避免孔径过大导致密封面有效压合面积不足；两个大过流孔的边缘做了小圆弧过渡处理，避免应力集中导致的垫片在长期受压后孔边开裂问题；垫片整体厚度设定为1.5mm，这个厚度既可以保证足够的压缩回弹量补偿平面度误差，又不会因厚度过大导致螺栓锁紧后垫片被过度挤压溢出密封面。安装时需要注意提前清理连接面的铁屑、油污、旧密封胶残留等杂质，保证结合面平整无异物，螺栓按照对角顺序分次逐步拧紧到规定扭矩，避免单侧压紧导致垫片受力不均出现翘曲渗漏，安装完成后可进行短时低压保压测试，确认密封面无渗漏后再投入正常使用。
