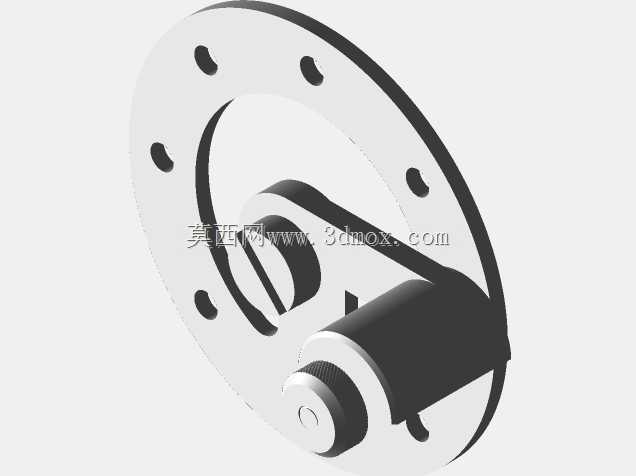

拉动释放调节器内部结构三维建模

这款拉动释放调节器是工业传动与定位场景中常用的机械式控制构件，主要应用在工装夹具快换、设备防护门快开、小型工位载具定位释放等场景，能够通过手动拉动的动作实现构件的快速解锁与复位，无需额外的动力源接入，纯机械结构的设计让它在无供电、高粉尘、潮湿等复杂工况下也能稳定工作，相比电磁类解锁构件具备更强的环境适配性，在小型自动化生产线、工位作业台、检测治具等场景中有着广泛的使用空间。

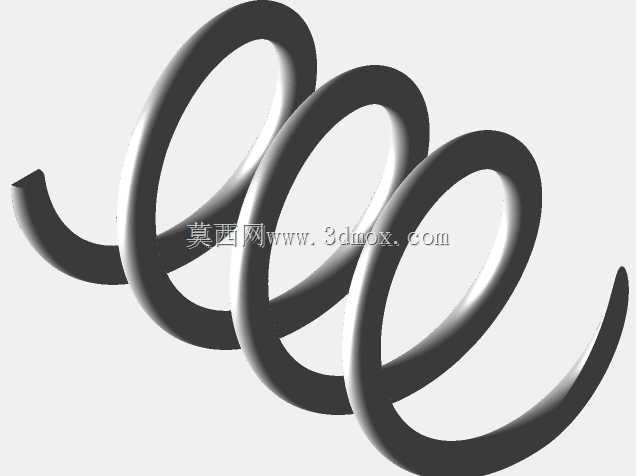

从功能特性来看，该调节器核心依靠内置的圆柱螺旋压缩弹簧提供复位预紧力，顶部的滚花旋钮既可以作为手动拉动的施力部位，也能够通过旋转调整弹簧的预压缩量，以此适配不同解锁力度、不同行程的使用需求；底座采用带安装孔的法兰式结构，能够直接通过螺栓固定在设备安装面板上，安装基准面平整，安装孔位采用对称分布设计，能够兼容多数常规工位的安装孔距要求，不需要额外设计转接件即可完成装配。

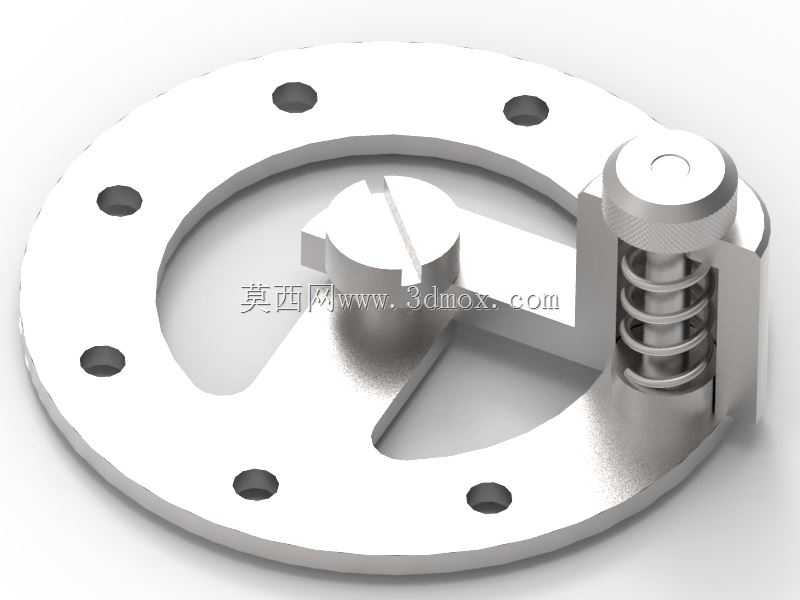

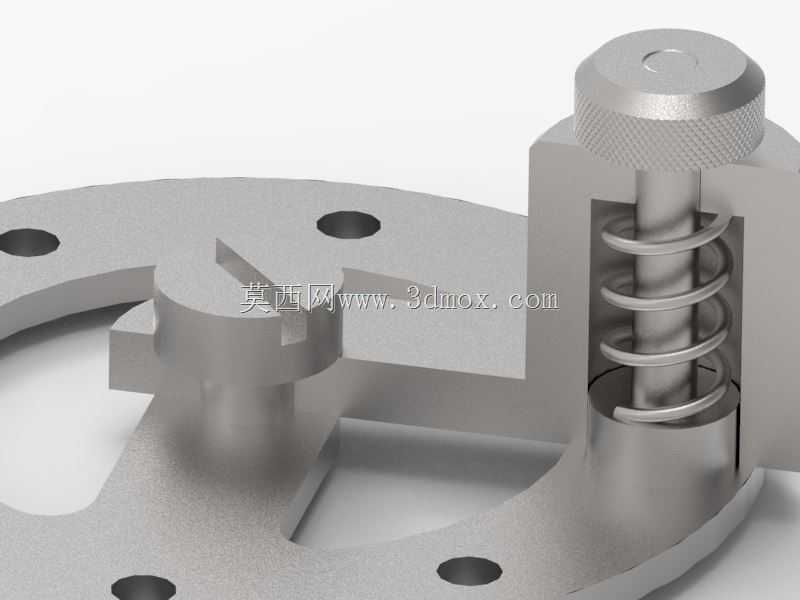

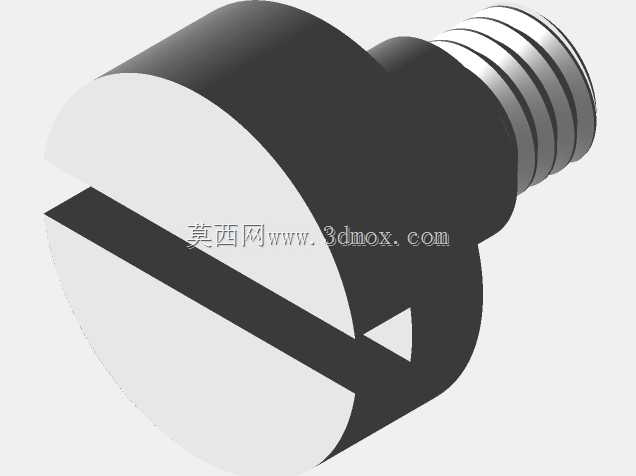

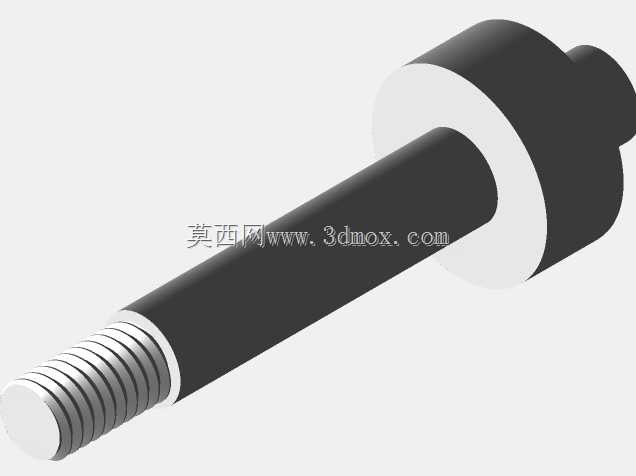

设计过程中优先考虑了结构的可靠性与装配便捷性，整体采用同轴式布局，弹簧嵌套在中心导杆外侧，导杆与底座的导向孔采用小间隙配合，既保证了拉动过程中动作顺畅无卡滞，也避免了弹簧受压时出现偏斜弯折的问题；剖视结构可以清晰看到内部的行程限位结构，当拉动旋钮到最大行程时，导杆尾部的限位台会与底座内部的限位面贴合，防止构件被整体拉出造成结构散架，同时也限定了最大解锁行程，避免过度拉动造成连接部位的结构损坏。

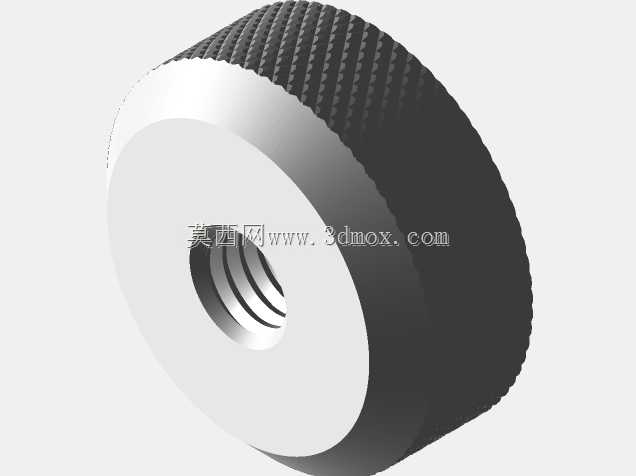

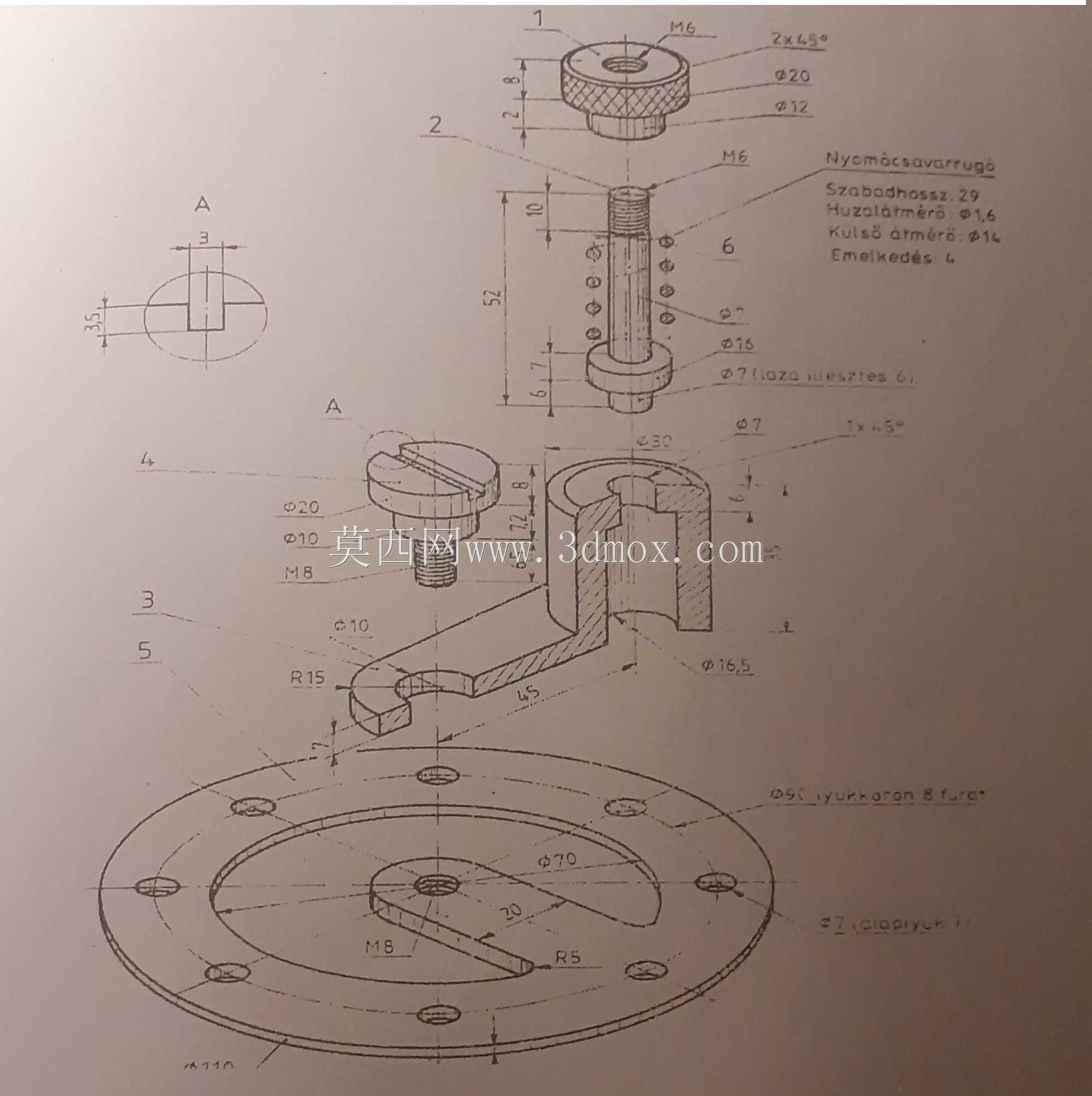

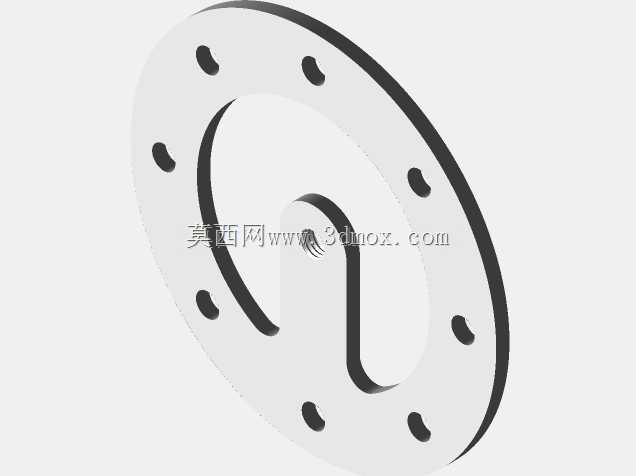

外形尺寸方面，整体底座采用圆形法兰结构，法兰盘上均匀分布三个沉头安装孔，安装时螺栓头部可以完全沉入沉孔内，不会突出底座表面影响安装平整度；主体套筒部分外径与法兰盘形成合理的尺寸梯度，不会占用过多的安装空间，整体轴向尺寸紧凑，能够适配安装空间局促的工位场景，安装边界清晰，不会和周边的管线、其他构件产生运动干涉。滚花旋钮的外径略大于主体套筒，表面的网纹滚花结构能够增加手动操作时的摩擦力，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑的问题。

在结构细节处理上，所有的棱边都做了小圆角过渡，避免加工和装配过程中出现锐边划伤的问题，弹簧的两端都做了并圈磨平处理，保证弹簧受压时端面能够和相邻零件完全贴合，受力均匀不会出现偏载；导向部位的配合长度经过合理设计，保证导杆在全行程运动过程中都有足够的导向支撑，不会出现晃动歪斜的情况，整体结构的零件数量少，拆装维护便捷，只需要拆下顶部旋钮就可以更换内部弹簧，快速调整整体的解锁力度，适配不同的使用需求。
