圆筒式直线传动电机三维结构设计

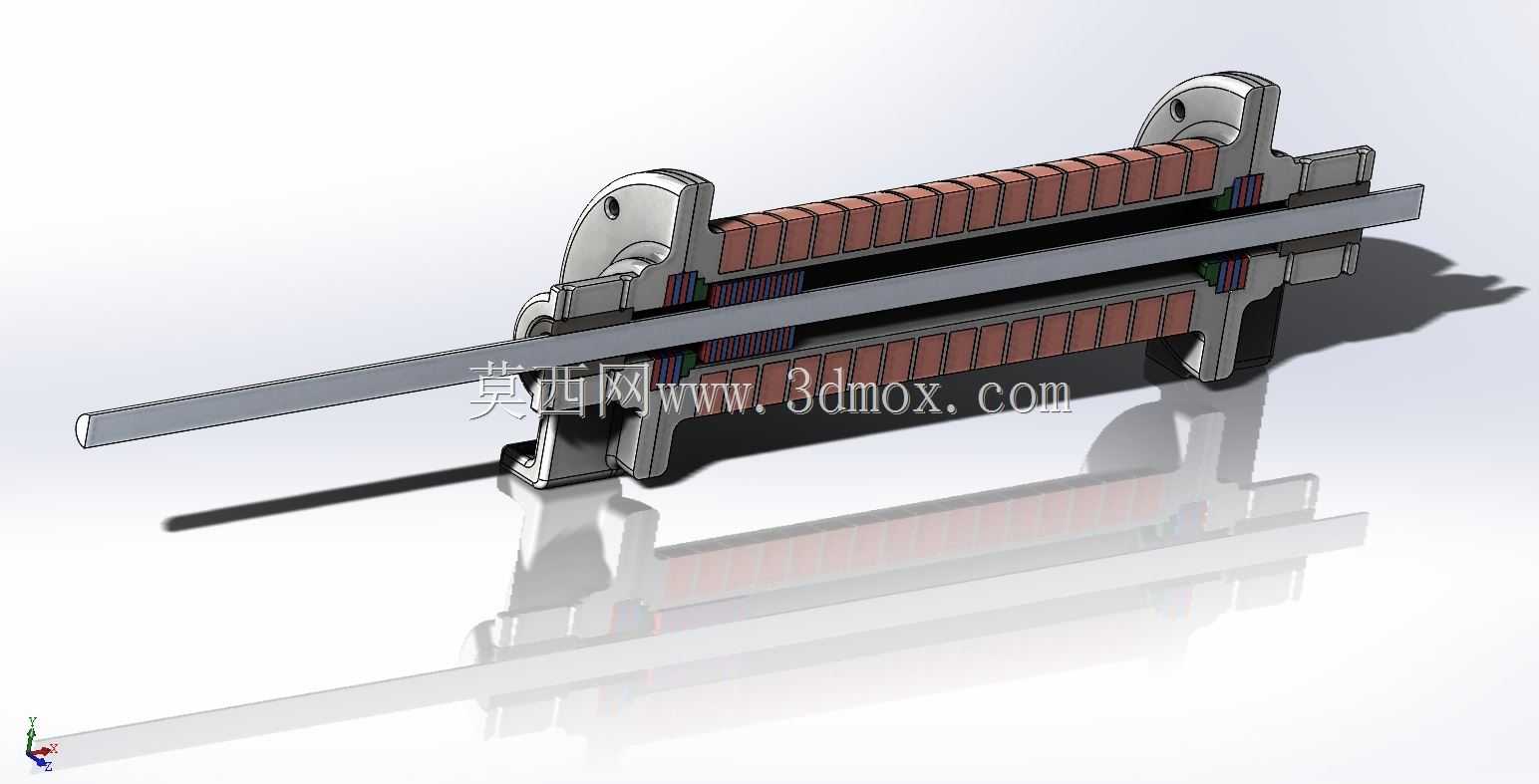

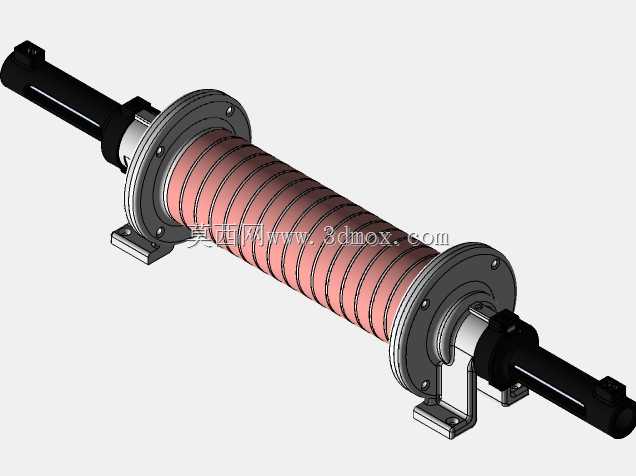

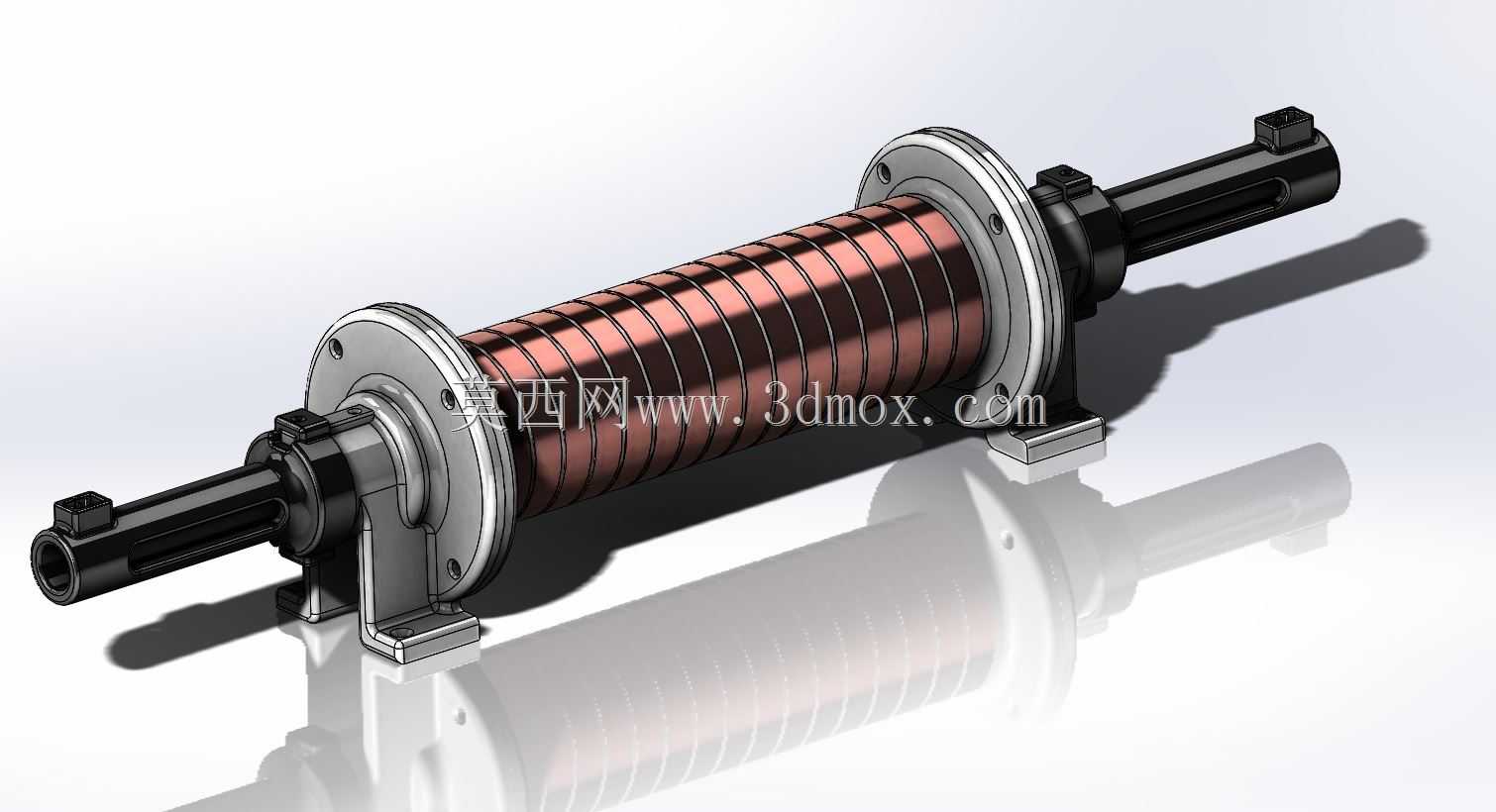

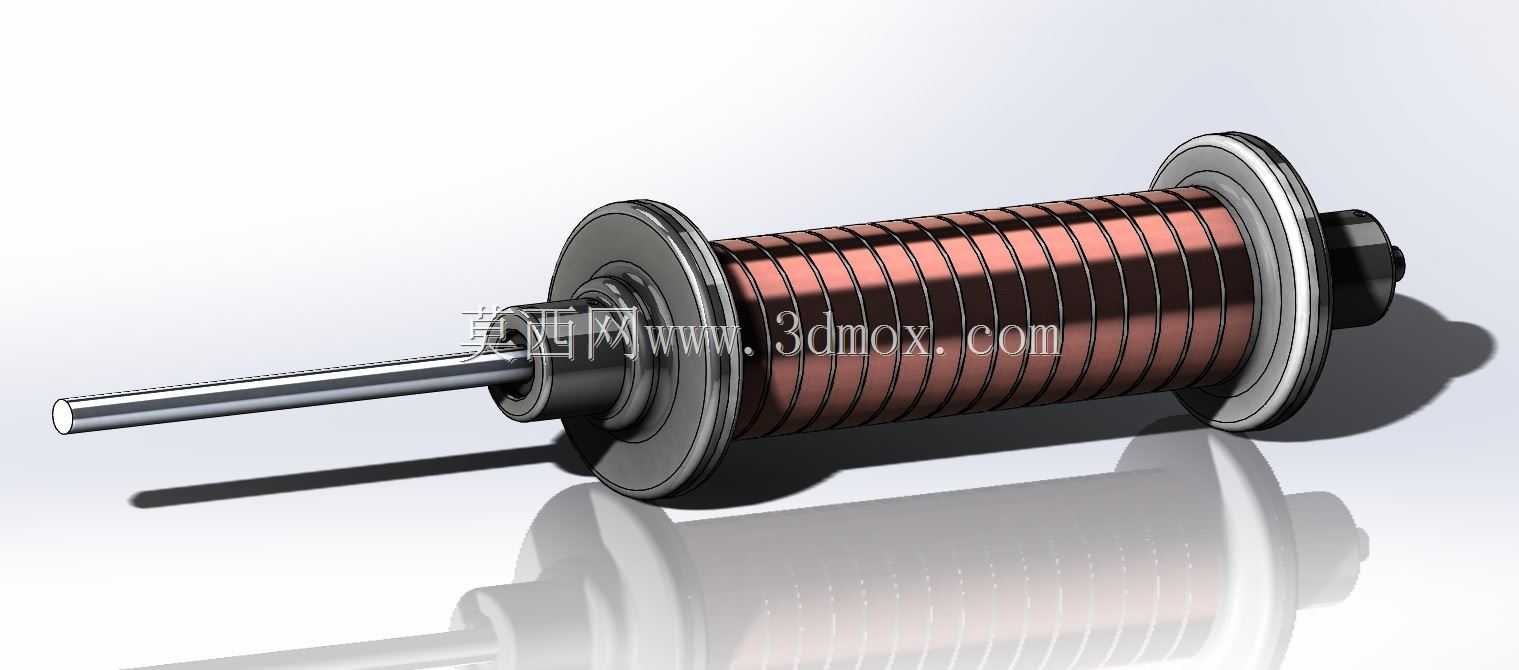

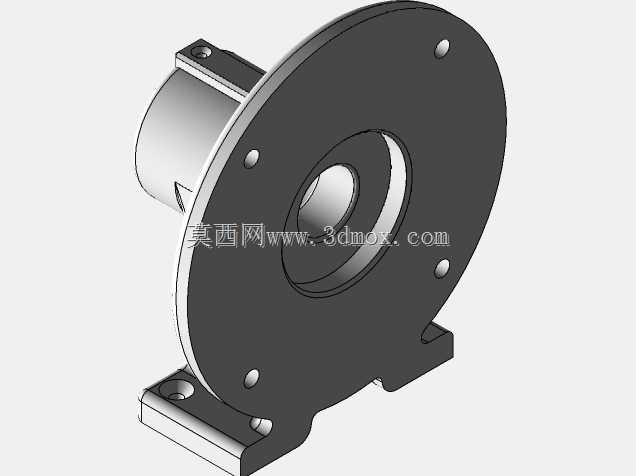

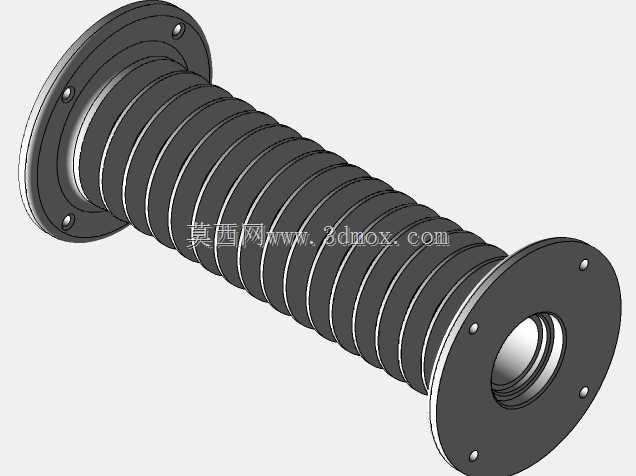

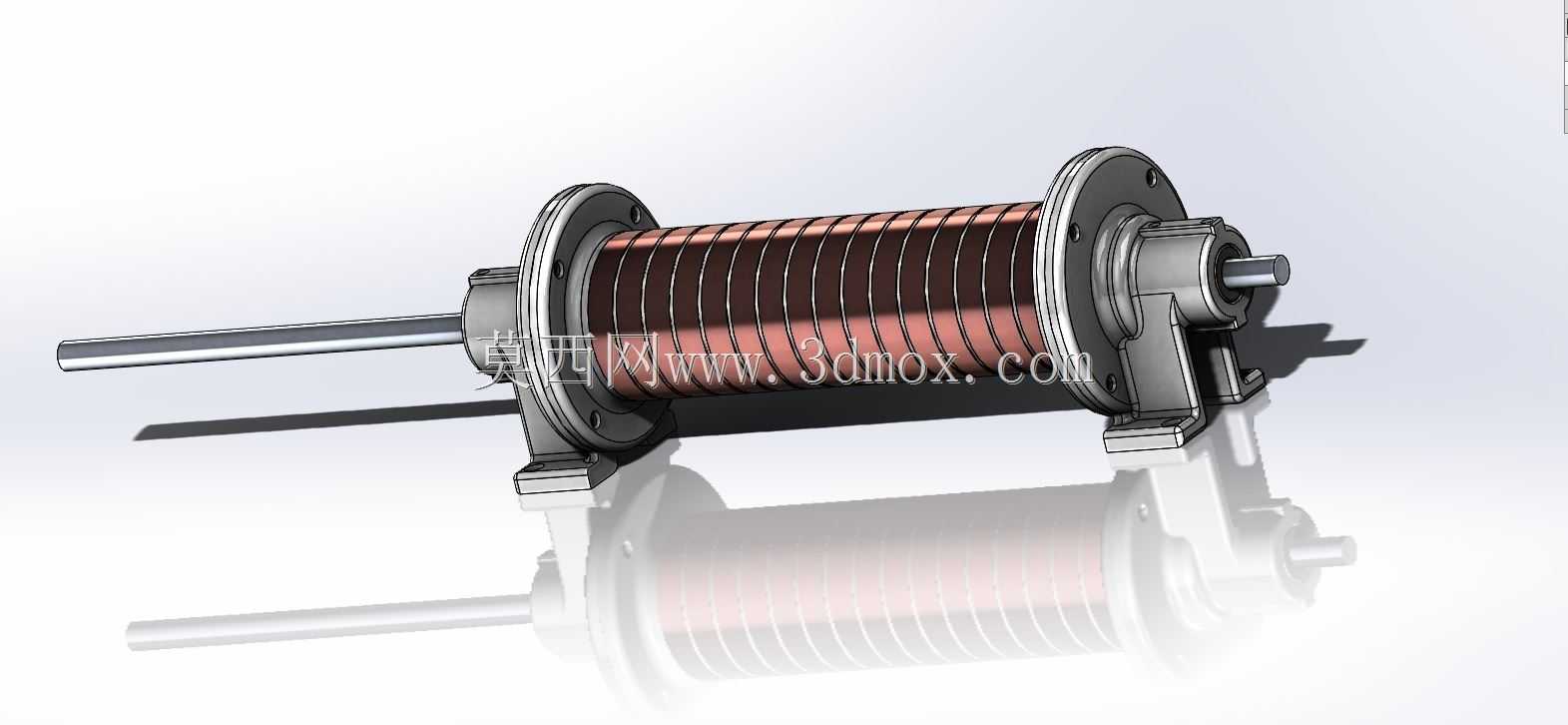

这款圆筒型直线电机是直驱式线性传动的核心执行部件，主要应用在需要高精度直线往复运动的工业场景中，常见于高速精密机床的进给轴、半导体晶圆搬运设备、3D打印设备的运动轴、自动化生产线的直线推送工位、医疗检测设备的精密位移平台，相比传统旋转电机搭配丝杠、同步带的传动结构，它省去了中间传动转换环节，能够直接输出直线方向的推力，消除了传动间隙带来的精度误差，同时大幅降低了传动过程中的机械磨损，提升了设备长期运行的稳定性与响应速度。从结构设计来看，这款电机采用对称式圆筒布局，中间的绕组段采用分段式线圈排布，能够在通电后形成沿轴向均匀分布的行波磁场，两端的输出轴采用同轴度极高的一体式加工结构，搭配两侧的法兰安装座与底部支撑脚，既可以通过法兰实现端面固定，也可以通过底部支座完成卧式安装，适配不同设备的安装空间需求。设计过程中重点考虑了磁场的均匀性与结构的散热性能，绕组段的铜质线圈排布紧密，外壳预留了足够的散热接触面积，能够在持续输出推力的过程中快速导出工作热量，避免线圈过热导致的推力衰减；两端的轴端结构做了标准化的连接接口设计，可以直接搭配负载连接件、位移传感器或者缓冲部件，无需额外制作转接结构。在安装边界上，这款电机的轴向总长度适配中等行程的直线运动需求，径向尺寸紧凑，不会占用过多的设备横向安装空间，两侧法兰的安装孔位采用对称等距排布，能够兼容多数常规直线运动平台的安装孔距，底部支撑脚的高度经过精准测算，保证电机安装后输出轴的轴线与设备运动导轨保持平行，避免出现偏载导致的轴套磨损。功能层面，这款电机可以通过调整输入电流的大小精准控制输出推力，通过改变电流频率调节运动速度，能够实现微米级的位移定位精度，同时具备响应速度快、低速运行平稳无爬行的特点，既可以完成短行程的高频往复动作，也能够实现长行程的匀速直线输送，在高速启停的工况下依然可以保持稳定的推力输出，不会出现传统传动结构的反向间隙问题，能够有效提升配套设备的加工精度与运行效率。
