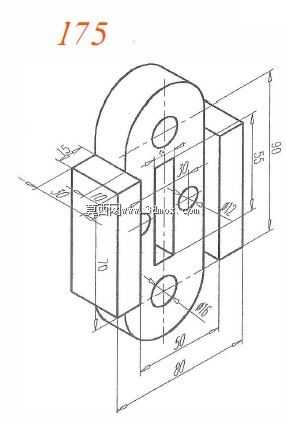

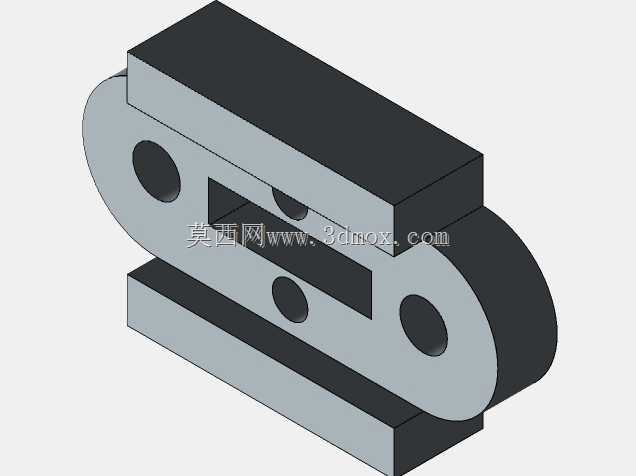

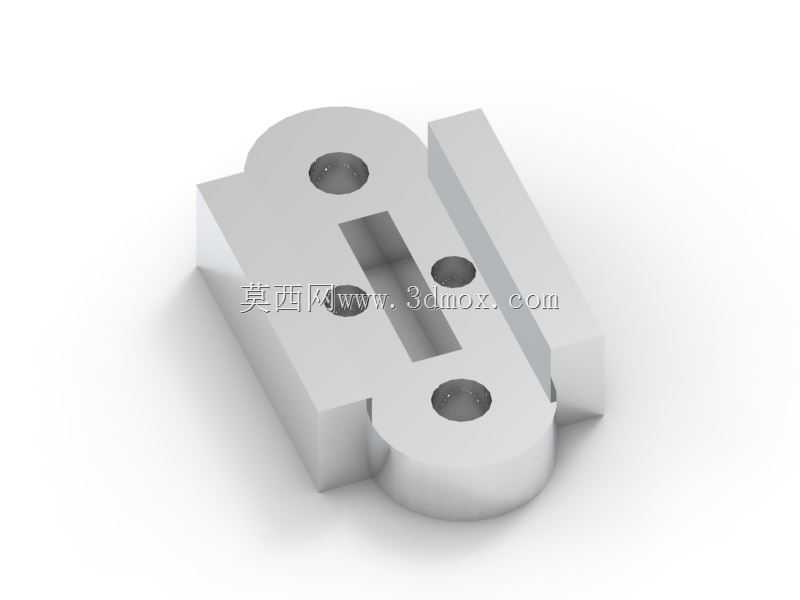

带定位孔槽的组合式机械安装基座

这款安装基座是工业装配场景中常用的基础定位构件，主要应用于自动化生产线工位定位、小型工装夹具装夹固定、精密检测设备的承载安装等场景，能够为配套的功能组件提供稳定的安装基准与位置约束，避免设备运行过程中出现组件偏移、错位的问题，保障整套机构的运行精度与结构稳定性。从实际用途来看，该基座既可以作为独立的承载底座直接安装在设备台面上，也可以通过侧边的贴合结构与同系列基座拼接组合，拓展成更长的安装基准面，适配不同长度规格的线性组件安装需求，在小型非标自动化设备、电子元器件装配工装、实验室精密仪器固定场景中都有较高的适配性。在功能特性设计上，基座主体采用一体化铣削成型的结构思路，主体部分设置了四个沉头安装孔，可通过内六角螺栓将基座整体固定在安装平面上，沉头结构能够保证螺栓安装后端面与基座表面齐平，不会凸出表面干涉后续组件的安装滑动；基座中部开设的通长矩形槽为滑动限位槽，可配套安装滑块、定位挡块等活动组件，实现配套部件的线性位置调整；侧边凸起的立板结构为侧向定位基准面，能够为垂直安装的组件提供贴合定位面，保证垂直安装的组件与基座基准面的垂直度要求，减少装配调试时的找正工作量。设计过程中优先考虑了安装边界的通用性，基座两端采用半圆头过渡结构，既能够减少尖锐边角带来的安装磕碰风险，也能适配带圆弧安装位的设备台面，整体安装孔位采用对称式布局，在不同安装方向下都能保证受力均匀，不会出现单侧受力导致的基座翘起变形；基座的厚度经过力学校核，在常规的工业装配负载下不会出现弯曲形变，中部的限位槽槽宽公差按照精密滑动配合要求设计，能够保证配套滑块滑动顺畅无卡滞，同时不会出现过大的配合间隙影响定位精度。在细节处理上，基座所有棱边都做了微小的倒角处理，既能够去除机加工产生的毛刺，也能在组件安装时起到导向作用，降低装配难度；各个安装孔的孔位精度控制在±0.02mm范围内，能够满足精密装配场景下的位置度要求，不需要安装后再进行二次人工找正，大幅提升现场装配的工作效率。
