叉形铰接连接支座结构设计

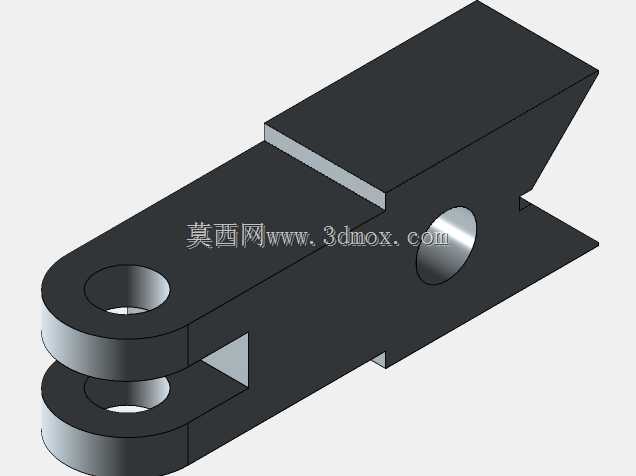

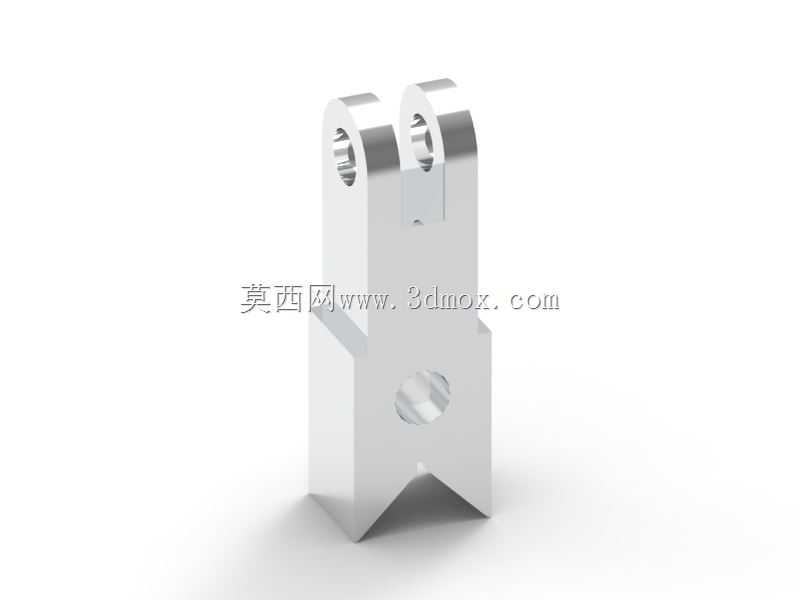

该铰接连接支座是工业机械传动与支撑系统中常用的受力连接件，广泛应用于自动化生产线连杆机构、物流输送设备张紧组件、工程机械操作杆铰接点位、工装夹具定位支撑结构等场景，主要承担铰接点位的载荷传递、转动自由度约束、相邻构件定位连接的核心作用，能够在往复摆动、交变载荷的工况下保持稳定的连接精度，避免铰接点位出现松脱、偏磨、错位等问题。从功能特性来看，该构件上部采用对称双叉耳结构，耳板位置预留同轴铰接通孔，可配套销轴与对应带单耳结构的连杆、摆臂、操作件实现铰接配合，预留的通孔精度能够保证销轴装配后转动顺畅无卡滞，同时双叉耳的对称布局可以平衡铰接点位的径向载荷，避免单侧受力导致的耳板变形或销轴弯曲；构件中部为等截面矩形支撑主体，既保证了整体的结构刚度，能够承受铰接点位传递的轴向、径向复合载荷，又在主体侧面预留了横向定位通孔，可配套锁紧螺钉、定位销实现支座自身在安装基座上的位置锁定，防止长期受载后出现位置偏移；构件下部采用V形开口定位结构，能够快速卡合在对应带棱边的安装基座或型材表面，大幅降低安装对位的难度，同时V形结构的两个贴合面可以分散支座底部的支撑压力，避免应力集中导致的基座压损。在设计思路上，该构件优先遵循受力均衡原则，上部双叉耳的间距、耳板厚度、铰接孔直径均按照常规铰接工况的载荷量级做匹配设计，既避免了材料冗余导致的构件重量过大，又保证了薄弱位置的结构强度，不会在额定载荷下出现断裂、塑性变形问题；中部支撑主体的截面尺寸与上部耳板宽度做平滑过渡，减少了应力集中的风险，侧面的横向定位孔位置经过受力校核，设置在构件中部载荷传递的中性层位置，避免锁紧力影响上部铰接孔的同轴精度；下部V形开口的角度采用通用定位夹角设计，能够适配多数常规型材、安装板的棱边定位需求，开口深度经过计算，保证卡合后不会出现滑脱问题，同时底部端面做平面度处理，安装后能够与安装面完全贴合，保证支撑稳定性。从安装边界来看，该构件上部铰接孔的同轴度公差控制在合理范围，能够适配标准规格的圆柱销轴，装配后铰接转动的间隙符合通用机械铰接点位的设计要求；中部主体的外形尺寸规整，无突出的异形结构，安装时不会与周边相邻构件产生干涉；下部V形结构的安装适配范围覆盖常规厚度的安装板材与标准型材，横向定位孔的深度满足锁紧螺钉的旋入长度要求，不需要额外做加长处理即可实现可靠锁紧，整体构件的外形紧凑，能够在狭小的安装空间内完成装配，适配多数紧凑型机械结构的安装空间要求。
