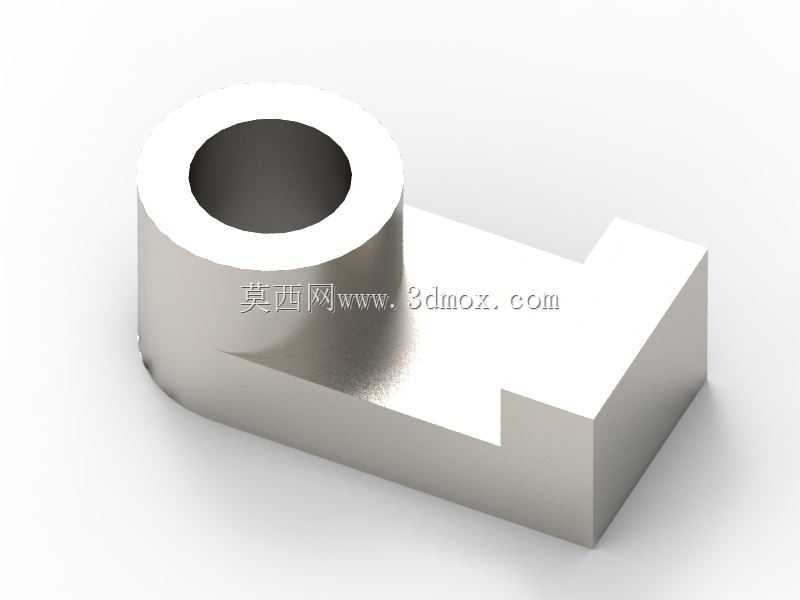

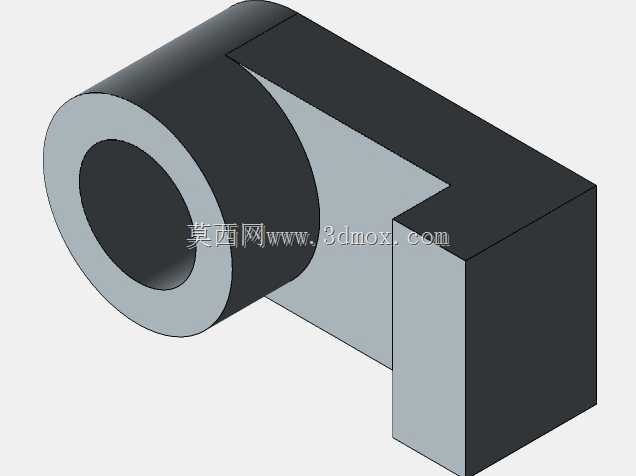

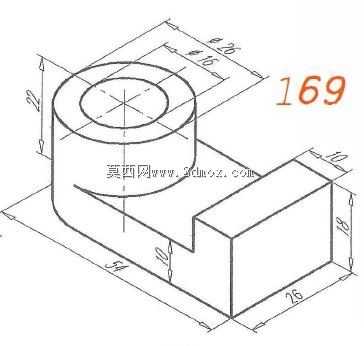

带立式轴孔的L型连接基座结构设计

该零件属于机械传动与支撑系统中的基础连接构件，主要应用在中小型自动化设备的机架接驳、轻工机械的动力单元定位、工装夹具的工位支撑等场景中，承担轴类零件的回转支撑与相邻构件的刚性连接作用，能够在设备运行过程中为穿插在轴孔内的销轴、转轴提供稳定的回转基准，同时依托下部的块状基体完成与安装面的固定锁紧，避免轴系运行过程中出现偏摆、位移等问题。从功能特性来看，零件上部的空心圆柱结构为核心的轴孔配合区域，孔壁经过等壁厚设计，既能够保证与轴类零件配合时的接触面积均匀，降低局部应力集中的风险，又可以合理控制零件整体重量，减少不必要的材料消耗；圆柱结构与下部基体的衔接位置采用圆弧过渡设计，能够有效分散轴孔承受的径向载荷，避免直角衔接处长期受载出现应力开裂的问题。下部的L型块状基体为安装承载部分，基体的平面经过平整度优化设计，能够与安装基准面实现紧密贴合，预留的安装位可以通过螺栓锁紧的方式完成零件的固定，基体上的缺口结构为相邻构件的装配预留了避让空间，避免装配过程中出现结构干涉，同时也能为管线排布、相邻零件的定位提供对应的卡位空间。在设计思路上，该零件优先遵循了功能优先的机械设计原则，首先确定上部轴孔的内径尺寸与配合公差范围，保证与适配轴件的配合精度满足回转支撑的要求，再根据轴孔需要承受的径向载荷大小确定圆柱部分的外径与高度尺寸，确保轴孔的支撑长度足够，避免轴件运转时出现翘曲；下部基体的尺寸设计充分考虑了安装边界的限制，整体轮廓控制在紧凑的范围内，既能够保证安装后的结构稳定性，又不会占用过多的设备内部安装空间，基体的边缘做了倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够引导零件顺利装入安装位，提升装配效率。在实际应用场景中，这类连接基座常被用在小型输送线的从动轮支撑、气动元件的安装定位、检测设备的探头固定支架等位置，能够适应中低载荷的连续运转工况，零件的材质适配范围较广，既可以采用铝合金材质加工实现轻量化需求，也可以采用碳钢材质加工满足更高强度的承载要求，表面可根据使用环境做阳极氧化、镀锌等处理，提升零件的防锈耐腐蚀能力，延长在潮湿、多尘工况下的使用寿命。
