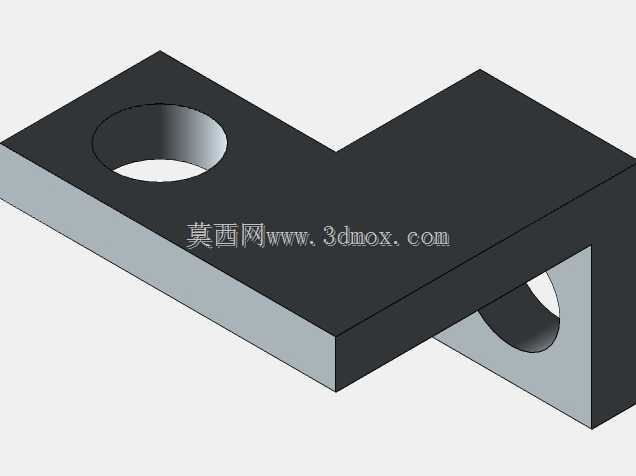

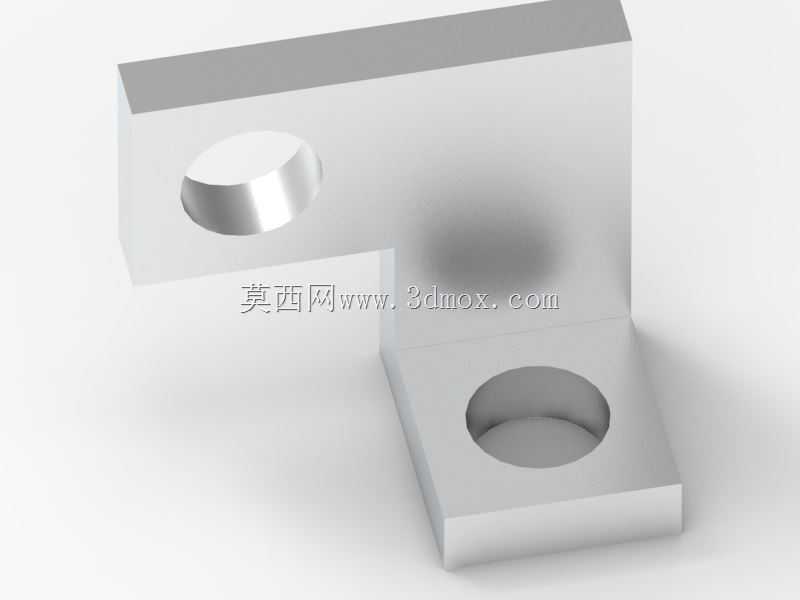

L型带孔直角连接支座结构建模练习

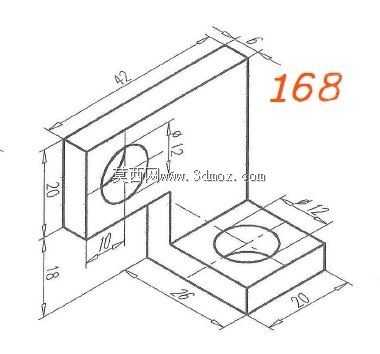

本次建模的L型直角连接支座，是小型机电装配、工装夹具搭建、轻型设备机架拼接场景中十分常用的基础连接构件，主要用于两个垂直安装面之间的结构衔接，可承担小型零部件的定位支撑、相邻构件的垂直转接功能，在桌面级实验装置、小型自动化模组、非标治具的装配环节应用广泛，能够为安装在其表面的小型传感器、管路固定件、微型气动元件提供稳定的安装基准。从功能特性来看，该构件两个垂直分布的安装板上均设计有直径12mm的圆形通孔，可穿过对应规格的螺栓、定位销完成与相邻构件的锁紧固定，孔位位置经过尺寸校核，能够避开安装时的螺栓干涉区域，保证装配过程顺畅。整体采用一体化弯折式结构设计，没有额外的拼接焊缝或连接缝隙，结构刚性更强，在承受垂直方向的静载荷时不易出现形变，能够长期维持安装面的垂直度精度，避免因构件变形导致安装在其上的零部件出现位置偏移。设计过程中优先遵循了安装边界优先的原则，先确定两个垂直安装面的核心尺寸：竖直安装板长度为42mm、高度为20mm，板上的圆形孔中心距离竖直板底部边缘10mm，距离侧边的位置满足螺栓安装时的扳手操作空间；水平安装板长度为26mm、宽度为20mm，板上的圆形孔位于板面中心区域，能够让螺栓锁紧时的受力均匀分布在整个板面上，不会出现偏载问题。两个安装板衔接处的过渡结构做了直角强化处理，衔接位置的厚度与板身保持一致，避免应力集中导致的转角处开裂。整体构件的总高度为38mm，水平方向的最大延伸长度为42mm，宽度方向最大尺寸为20mm，安装时占用的空间十分紧凑，能够适配狭小安装空间内的垂直连接需求，不需要额外预留过多的装配余量。建模过程中重点练习了轴测图尺寸的对应转换、拉伸特征的层级搭建、孔位特征的精准定位，通过基准面的约束保证两个安装面的垂直公差符合装配要求，所有尺寸均严格对应工程图标注，没有随意改动结构参数，确保建模完成的构件能够直接用于后续的装配模拟、3D打印样件制作或者机加工生产的参考。这类基础支座构件虽然结构简单，但是是非标机械设计中最常接触的基础零件，掌握这类构件的建模逻辑与尺寸校核方法，能够为后续复杂装配体的设计打下扎实的基础，也能在实际设计工作中快速完成这类基础构件的选型与改型，提升整体设计效率。
