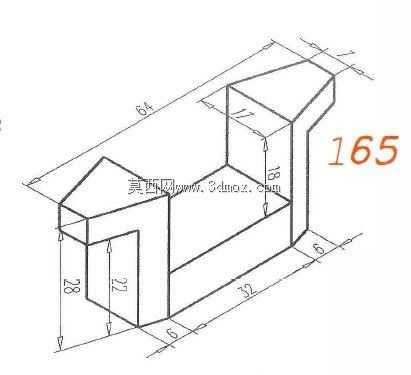

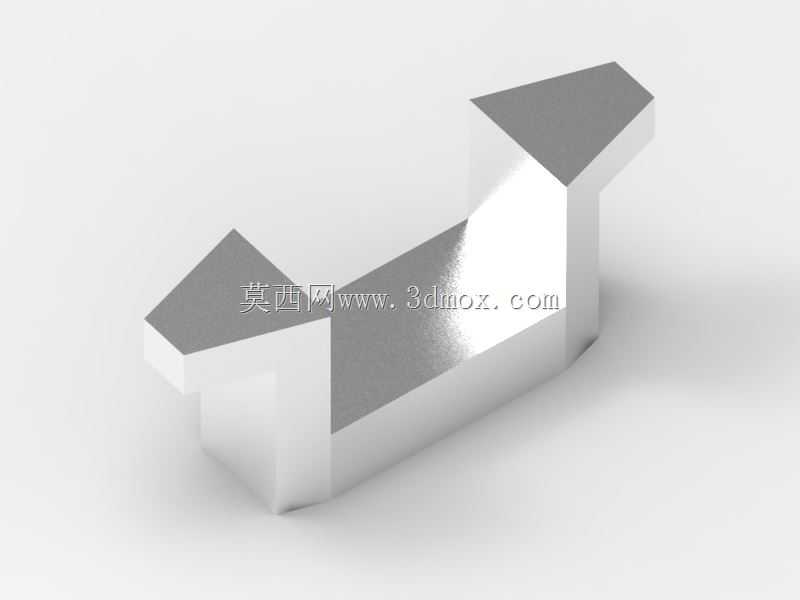

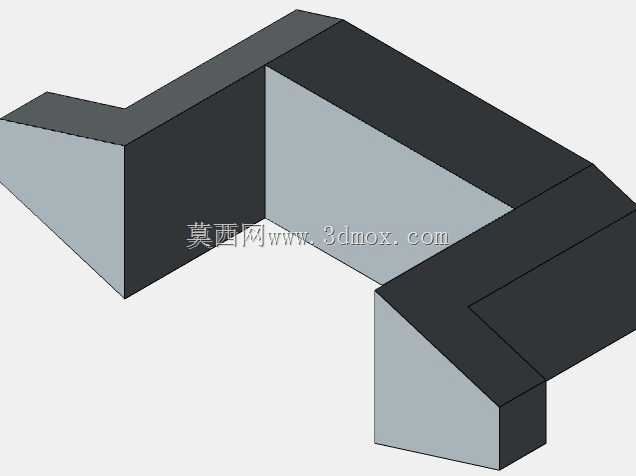

异形斜切支撑定位块结构设计

该异形斜切支撑定位块是机械工装夹具系统中常用的基础定位承力构件，主要应用于非标自动化生产线的工件定位工位、工装夹具的辅助支撑单元、小型设备的安装调平支座等场景，能够在空间受限的装配工位中，为待加工或待装配工件提供稳定的刚性支撑与精准的位置限定，避免工件在加工、装配过程中出现位移、偏斜，保障工序精度。从实际用途来看，这类支撑块可适配多类异形工件的装夹需求，尤其适合带有斜向贴合面的工件定位场景，能够替代多块标准垫块组合使用的方案，减少工装装配时的垫块堆叠误差，提升装夹效率与定位一致性。在功能特性上，该构件采用一体化实心结构设计，整体刚性充足，承力时形变量极小，能够承受垂直方向的压装载荷与水平方向的限位剪切力；两个斜向切面经过精密平面加工，平面度与角度公差控制严格，能够与工件的对应斜面完全贴合，避免点接触、线接触带来的应力集中问题，同时减少定位时的晃动间隙；构件的垂直基准面可与工装基板的定位槽配合安装，安装后位置稳定性强，长期使用不会出现偏移。设计思路上，该构件摒弃了传统标准方块垫块的规整外形，针对特定工位的空间避让需求做了异形切角处理，在保证支撑面有效接触面积的前提下，切除了工位中与其他部件存在干涉的多余结构，让整个工装布局更加紧凑；斜切面的角度参数完全匹配对应工件的斜面倾角，无需额外加装角度调整垫片即可实现精准贴合，降低了工装调试的复杂度；整体结构无复杂内腔、无薄壁脆弱部位，加工工艺性好，可通过常规铣削、磨削工序完成加工，制造成本可控，适合批量配套使用。从外形尺寸与安装边界来看，该构件整体长度适配小型工装的安装间距，宽度与常规工装铝型材的槽宽匹配，安装时可直接通过T型螺栓固定在标准工作平台上，不需要额外定制安装基板；构件的高度经过精准计算，安装后支撑面的高度恰好匹配工件的定位高度，不会出现支撑过高导致的工件翘起，或是支撑过低导致的定位失效；各个边角处做了微小倒角处理，既避免安装时划伤操作人员，也能消除加工毛刺带来的装配间隙，安装后与相邻部件的安全间隙充足，不会在工装运行过程中出现磕碰干涉。
