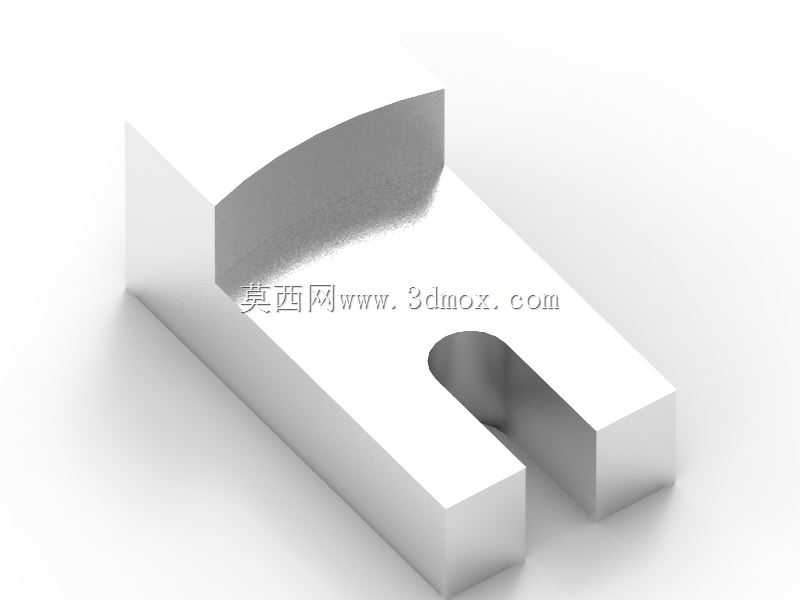

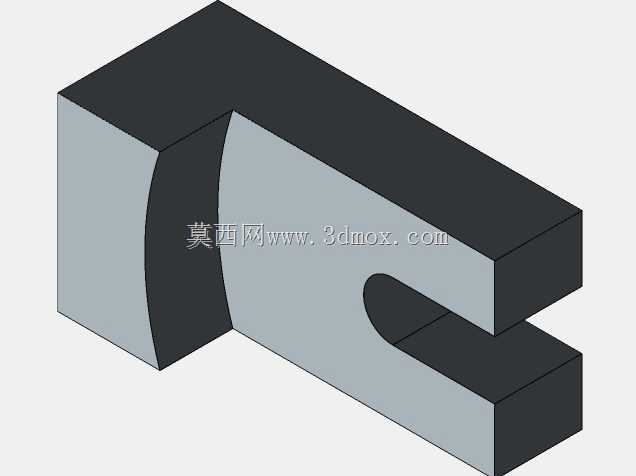

带圆弧槽的块状机械造型练习构件

该构件是机械三维造型入门阶段的典型练习实体，主要面向机械设计初学者掌握基础拉伸、切除、圆角等建模命令的实操训练，同时也可作为机械识图课程的配套具象参考载体，帮助学习者建立二维工程图到三维实体的空间映射思维。在实际工业场景中，这类带定位槽与圆弧过渡的块状结构，常作为小型工装夹具的定位基座、非标自动化设备的承托垫块，或是小型传动机构的安装底座使用，能够为上方搭载的小型功能元件提供稳定的安装基准，同时通过开槽结构实现配套零件的快速定位与限位，避免装配过程中出现位置偏移。从设计思路来看，该构件整体采用规则长方体作为基础基体，优先保证底部安装面的平面度要求，确保安装时能够与配套安装面完全贴合，不会出现晃动间隙；基体上方一侧设计R42大圆弧过渡面，既可以去除尖锐棱边避免安装调试过程中划伤操作人员，也能在承受侧向载荷时分散应力集中，提升构件的结构强度，避免直角位置受冲击出现开裂问题；基体中部开设的U型槽端部采用R4圆角过渡，槽体宽度18、深度方向贯通部分基体，主要用于配套直径匹配的圆柱销、导向轴类零件的滑配安装，槽体的尺寸公差可根据实际使用场景调整，作为定位槽使用时可选用H7公差等级实现精确定位，作为滑动导向槽使用时可选用H8公差等级保证滑动顺畅。从尺寸边界来看，构件整体长度为50、宽度为26、总高度为22，属于小型块状零件，安装时占用的空间范围极小，可灵活布置在各类小型设备的空余安装位上；构件侧面预留的12宽度台阶面，可作为锁紧螺钉的安装位，通过侧面顶紧的方式固定槽内安装的零件，无需额外设计复杂的压紧结构，大幅简化装配流程。这类构件的建模过程完全遵循机械设计的常规逻辑，从基础基体搭建到局部特征切除，再到圆角细节处理，每一步特征的顺序都对应实际机械加工的工序流程，能够帮助学习者同步理解加工工艺与建模逻辑的对应关系，为后续复杂工业零件的设计建模打下扎实基础。
