异形槽位拼接式金属定位连接构件

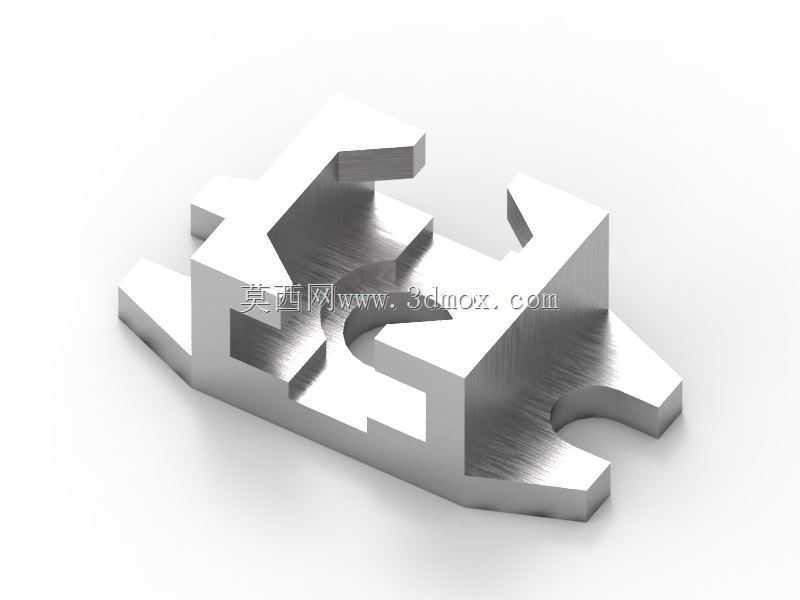

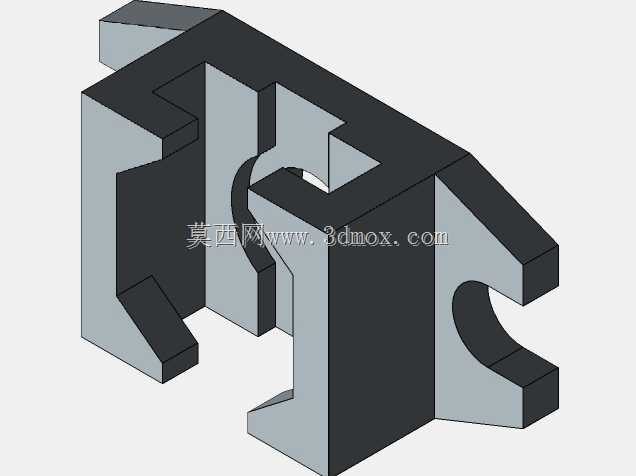

该金属定位连接构件主要应用于工业自动化生产线的工位定位、模块化工装夹具的拼接组装以及非标设备的框架快速搭建场景，在需要频繁拆装调整的工位治具、小型输送线侧边定位挡块、检测设备的工件承载基座等位置均可适配使用，能够替代传统焊接或多螺丝紧固的连接方式，大幅缩短设备组装与工位调整的耗时，降低现场改造成本。构件整体采用一体化铣削成型的结构设计，主体为对称式块状基座，两侧延伸出带圆弧过渡的插接翼板，翼板上开设的异形卡槽可与配套的型材凸台实现无紧固件卡接，中部的内凹型腔既可以作为避让空间容纳配套组件的凸起结构，也能嵌入弹性定位销实现快速锁止，避免装配后出现横向窜动。设计过程中优先考虑了装配的容错性，所有插接棱边均做了0.2mm的倒角处理，卡槽的配合公差控制在H7/g6区间，既保证插接时的顺畅度，不会出现卡滞或装配不到位的问题，又能控制装配后的间隙在0.05mm以内，满足高精度工位的定位要求。构件的整体安装边界控制在紧凑型尺寸范围内，基座底面为全平面设计，可直接贴合铝型材台面或钢板安装面，无需额外加工沉头孔位，依靠侧边卡槽的卡紧力即可实现固定，当需要承受较大侧向载荷时，也可通过中部型腔的预留孔位加装紧固螺丝，实现双重固定。外形上所有非配合面均做了拉丝质感处理，既提升了构件的金属质感，也能在日常使用中减少划痕残留，配合面则采用精铣加工，表面粗糙度达到Ra1.6，保证长期反复拆装后不会出现磨损导致的配合间隙变大问题。该构件的多方向槽位设计支持多件同规格构件的十字拼接、T型拼接以及直线拼接，可根据实际使用需求组合出不同形状的定位框架，适配不同尺寸的工件定位需求，无需针对不同场景单独开模制作专用连接件，大幅提升了模块化组装的通用化程度，在小批量非标设备制作、教学实训装配练习、生产线快速换型调整等场景下都能发挥稳定的连接定位作用。
