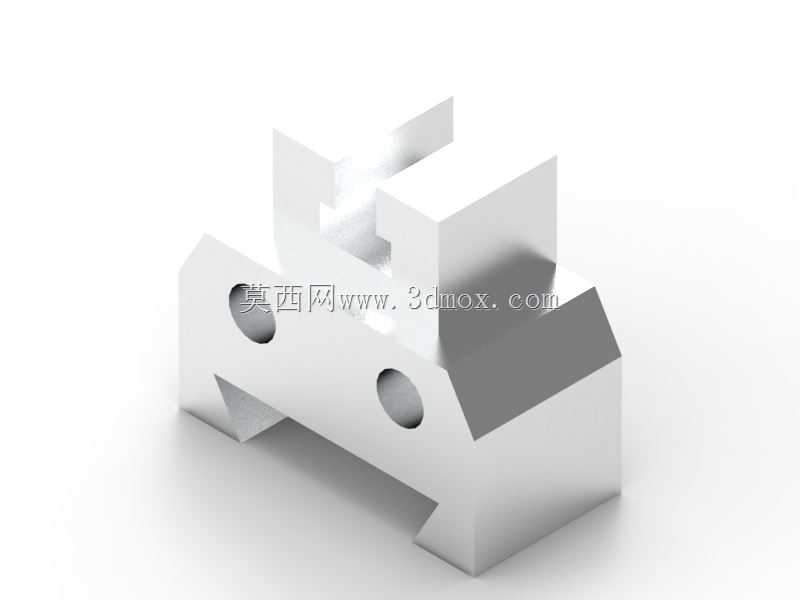

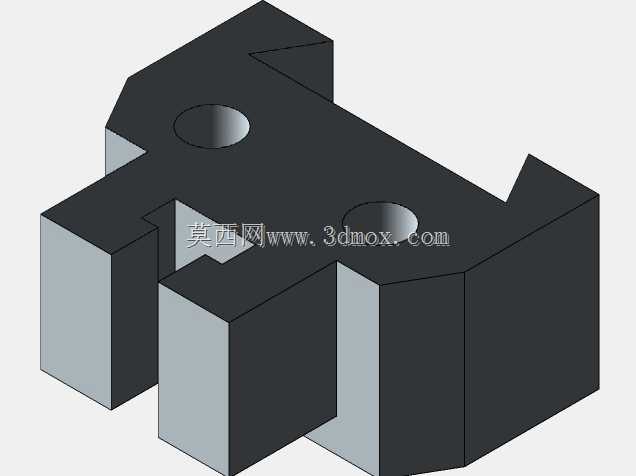

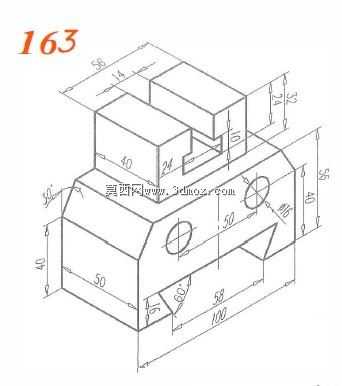

带双孔定位槽式机械安装基座结构

该机械构件属于工业装配场景中常用的定位支撑类基座，主要应用在自动化生产线的工位定位模块、小型工装夹具的承载底座以及检测设备的工件装夹支撑环节，能够为配套的功能组件提供稳定的安装基准与定位依托，避免设备运行过程中配套部件出现偏移、晃动等问题，保障整套机构的运行精度与稳定性。从实际用途来看，这类基座可以直接作为小型气动元件、传感器安装支架的固定载体，也可以作为拼接式工装的基础连接块，通过自身的结构特征实现相邻部件的快速对位与锁紧，减少装配过程中的调校工作量，提升产线组装与后期维护的效率。在功能特性上，构件顶部开设的对称卡槽结构可实现配套部件的嵌入式安装，卡槽的直边设计能够限制配套件的横向位移，配合卡槽端面的限位结构可完成轴向位置的精准限定；侧面开设的两个同轴通孔为锁紧螺栓提供穿装空间，可通过螺栓锁紧将嵌入卡槽的部件牢牢固定，同时两个通孔的间距经过适配性设计，能够匹配常规规格的标准紧固件，无需额外定制连接件；底部设置的楔形定位凸台可与安装平台的对应T型槽或燕尾槽配合，实现基座自身在平台上的快速定位与位置调整，调整到位后可通过侧边锁紧件完成固定，适配不同工位的位置需求。在设计思路上，该构件优先考虑装配的便捷性与定位的可靠性，整体采用一体化铣削成型的结构方案，减少拼接结构带来的装配误差，所有受力面均做了直角加强处理，避免应力集中导致的构件变形；结构上规避了冗余的造型设计，所有特征均服务于安装定位功能，在保障结构强度的前提下尽可能压缩构件的整体体积，减少空间占用。从外形尺寸与安装边界来看，该构件整体为方块式构型，整体长宽高比例适配小型工装的安装空间需求，顶部卡槽的宽度与深度匹配常规小型功能件的安装尺寸，侧面通孔的孔径适配M6-M8规格的标准螺栓，底部楔形凸台的角度与宽度适配工业铝型材平台的通用槽型，安装时仅需在安装平台预留对应尺寸的槽位即可完成装配，无需额外加工复杂的安装结构，适配性较强，能够在多数常规工业装配场景中直接投入使用。
