异形勾状金属锁止卡扣结构设计

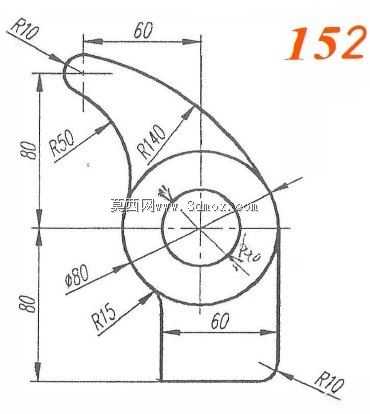

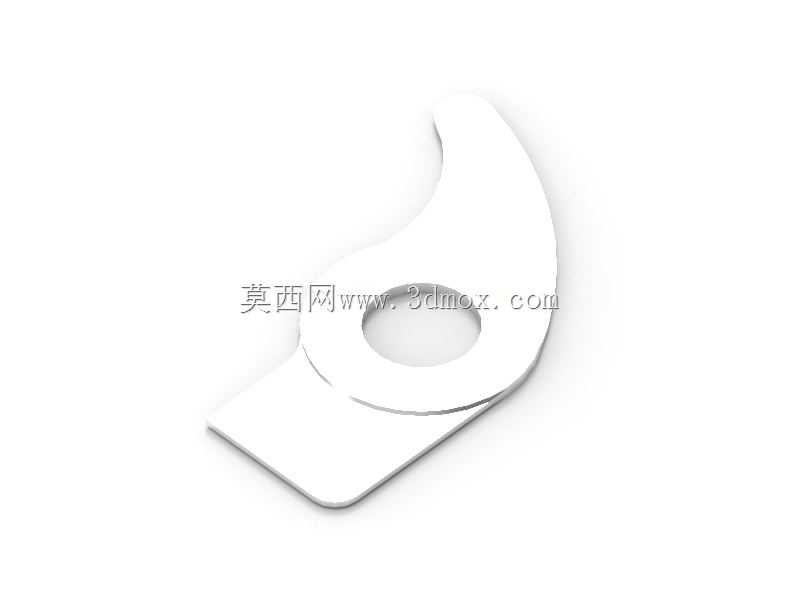

该异形勾状金属构件属于通用五金领域的锁止卡扣类零件，广泛应用于小型机电设备舱门快拆结构、工业柜体侧门限位锁止、便携工具箱卡扣固定、农用小型机具防护盖板连接等场景，核心作用是通过自身弹性形变与勾挂结构实现无额外紧固件的快速开合锁止，相比传统螺丝固定的连接方式，能够大幅降低日常维护、耗材更换时的拆装耗时，同时避免反复拆装带来的螺纹滑牙失效问题。从功能特性来看，该零件采用一体化薄板冲压成型工艺，整体无拼接焊缝，结构强度均匀，依靠勾头部位的弧形导向面，在闭合过程中可以顺着对接座的斜面顺滑滑入锁止位，到位后依靠直边段实现反向锁止，防止受振动冲击时意外脱开；中部的圆形安装孔用于穿设定位销轴，将卡扣铰接在固定基座上，预留的转动间隙经过精准测算，既保证卡扣转动时无卡滞，又避免间隙过大导致锁止时出现旷量晃动；尾部的平直延伸段作为手动按压施力位，表面平整无凸起，按压时受力均匀，操作人员仅需单指按压即可完成解锁动作，操作手感顺畅。在设计思路上，该零件优先考虑了冲压加工的工艺可行性，所有轮廓转角均采用圆角过渡，避免直角冲裁带来的应力集中问题，同时减少冲压模具的尖角磨损，延长模具使用寿命；勾头部位的厚度与整体板厚保持一致，通过轮廓形状的优化实现锁止强度要求，无需额外增加局部厚度，既降低了材料消耗，又减少了后续机加工工序。从安装边界来看，该零件属于薄型片状构件，整体厚度适配常规1.2-2mm冷轧钢板、不锈钢板的冲压加工规格，中部安装孔的孔径适配标准M3-M4规格的铰接销轴，安装时仅需在基座上预留对应位置的销轴孔，转动行程范围内无其他结构干涉即可正常使用；勾头的伸出长度经过匹配设计，锁止后勾合深度能够满足常规振动工况下的防脱要求，不会因为勾合量过小导致受冲击脱开，也不会因为勾合量过大导致解锁时需要过大的按压力度。零件整体外形流畅无多余凸起，安装后不会突出设备外表面，能够避免日常操作时的剐蹭风险，同时外露的平整表面也方便后续做表面氧化、喷塑等防锈处理，适配不同工况下的防腐蚀使用需求。
