异形密封连接垫片三维结构设计

这款异形垫片主要应用在紧凑型动力组件的腔体密封连接场景中，常见于小型内燃机、通用汽油机的泵体与壳体结合面，也可适配部分小型液压阀组的端盖密封工位，核心作用是填充两个结合面之间的微观凹凸间隙，阻断流体、油气的渗漏路径，同时分散连接螺栓的紧固压力，避免硬质壳体因局部压应力过大出现开裂、形变问题。从实际使用场景来看，这类垫片往往安装在空间局促的设备内部，周边会避让开传动杆件、油道孔位，因此不能采用规则圆形或方形的通用垫片结构，必须完全贴合结合面的轮廓做定制化设计。

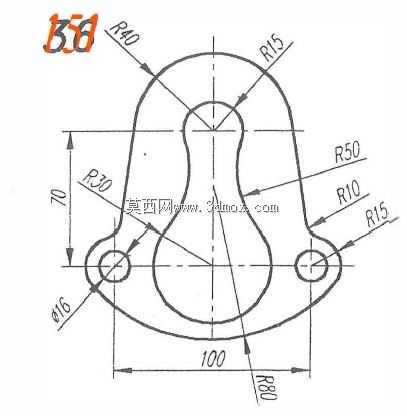

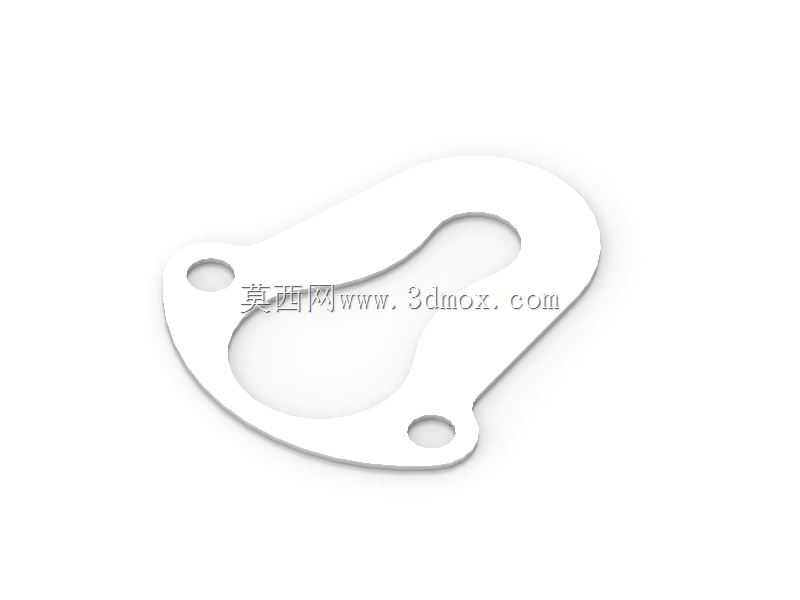

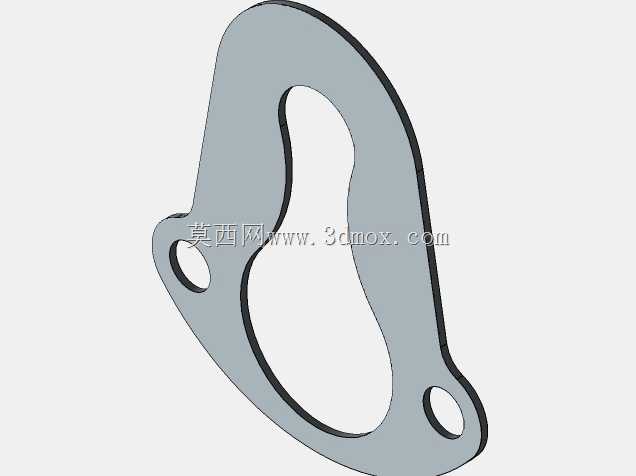

在功能特性上，这款垫片采用薄型平板结构，整体厚度适配常规静密封的压缩量要求，既保证受压后能充分填充结合面的加工纹路间隙，又不会因厚度过大导致螺栓紧固后出现垫片滑移、压溃失效的问题。垫片上设置的两个圆形通孔为螺栓过孔，孔位位置严格匹配壳体上的螺纹孔分布，安装时螺栓穿过孔位锁紧后，能给垫片提供均匀的周向压紧力，避免局部密封压力不足出现渗漏。垫片中部的两个异形镂空区域，分别对应设备内部的运动件避让空间与介质流通通道，设计时精准控制了镂空边缘与垫片外轮廓的最小边距，既保证了密封面的有效接触宽度，又最大化缩减了垫片的整体轮廓尺寸，适配紧凑的安装空间。

设计过程中，首先结合壳体结合面的轮廓做外轮廓拟合，保证垫片边缘与壳体止口的对齐度，避免安装时出现偏位遮挡油道、螺栓孔的问题；其次对螺栓过孔的孔径做合理放大，预留一定的安装调整余量，降低装配时的对位难度，同时控制孔径放大的幅度，避免孔边距过小导致压紧后垫片出现撕裂、变形。针对中部的镂空区域，设计时做了圆角过渡处理，消除尖角应力集中点，避免垫片在长期受压、温度交变的工况下从尖角位置出现开裂破损，提升密封结构的使用寿命。

在安装边界上，这款垫片的外轮廓完全贴合壳体结合面的形状，安装时无需额外调整角度，可直接对位放置，两个螺栓孔的中心距严格匹配壳体螺纹孔的间距，安装后垫片不会出现径向窜动；垫片的整体厚度适配常规纸质、无石棉板材的冲压加工要求，也可根据实际工况需求更换为橡胶、金属复合板材加工，适配不同压力等级、不同介质的密封需求。垫片的镂空区域完全避让开内部的运动部件，安装后不会与运动件发生刮擦、干涉，保证设备内部机构的正常运转。
