异形带方孔曲面限位垫片结构设计

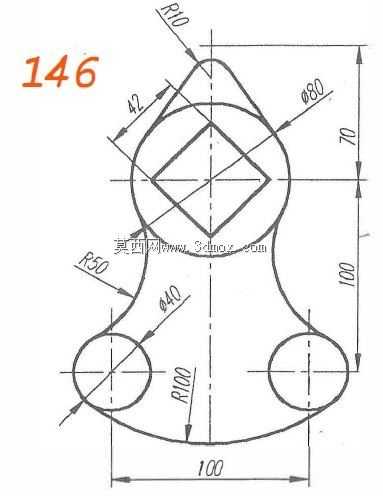

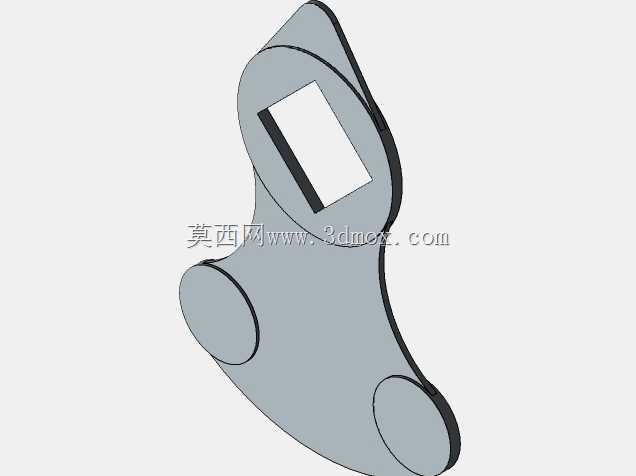

该异形曲面限位垫片属于工业装配场景中常用的接触定位类五金构件，主要应用在需要曲面贴合补偿、局部行程限位的装配工位中，常见于轻工机械的连杆铰接部位、小型自动化设备的行程阻挡位、消费电子组装夹具的定位接触面，能够填补规则平垫片无法适配的异形安装面间隙，避免装配后构件出现松动、错位、偏磨的问题。从实际用途来看，这款构件并非通用密封垫片，核心作用是通过自身的曲面轮廓与配对安装件的弧面完全贴合，分散接触面的局部压应力，同时借助中部开设的方形通孔完成与定位凸台的卡合，防止垫片在长期受振工况下发生周向转动，上部的圆形凸台结构则可以嵌入配对件的沉孔内，进一步限定垫片的安装位置，避免装配过程中出现对位偏差。在功能特性设计上，整体采用等厚板材冲压成型的工艺思路，板材厚度根据实际安装间隙预留0.1mm的压缩补偿量，外轮廓的曲面过渡全部采用大圆角顺滑衔接，没有尖锐棱角，既可以减少冲压加工时的应力集中问题，避免板材成型后出现边缘开裂，也能防止装配过程中锐边划伤操作人员或配套构件的表面涂层。中部的方形孔采用直壁设计，孔边与凸台的配合间隙控制在0.05mm以内，既保证安装时可以顺利对位，又不会因为间隙过大导致定位失效。设计思路上，首先根据配对安装面的三维扫描点云拟合出外轮廓的曲面边界，确保垫片安装后与安装面的贴合率达到90%以上，避免局部悬空导致受压后变形；上部的圆形凸台高度根据配对沉孔的深度设计，比沉孔深度浅0.2mm，保证装配后凸台不会顶触沉孔底面影响整体压紧效果；外轮廓的不规则延伸造型，是根据安装位周边的避让空间专门设计，在保证足够接触承压面积的前提下，尽可能缩小构件的整体尺寸，减少材料占用，同时避开周边的走线孔、紧固件安装位，不会和相邻构件产生装配干涉。从外形尺寸与安装边界来看，构件整体最大长度方向根据常规小型铰接位的安装空间控制在适配范围内，最大宽度不超过安装位的预留槽宽，所有外边缘距离相邻构件的最小安全间隙保留0.3mm以上，避免设备运行过程中因构件振动产生剐蹭；中部方孔的尺寸与常用的方形定位凸台尺寸适配，不需要额外加工定制配对凸台，能够直接适配现有标准装配工位的安装条件；整体厚度适配常规M3-M5规格紧固件的压紧行程，不需要额外调整紧固件的旋合长度，能够直接替换原有平垫片完成升级装配，大幅降低现场改造成本。
