三孔弧形连接固定金属片结构设计

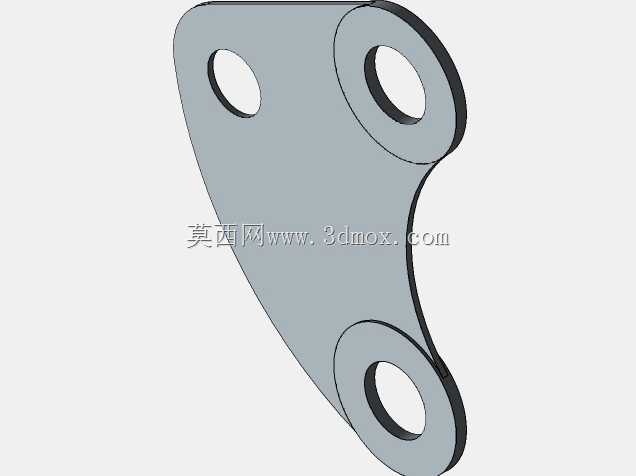

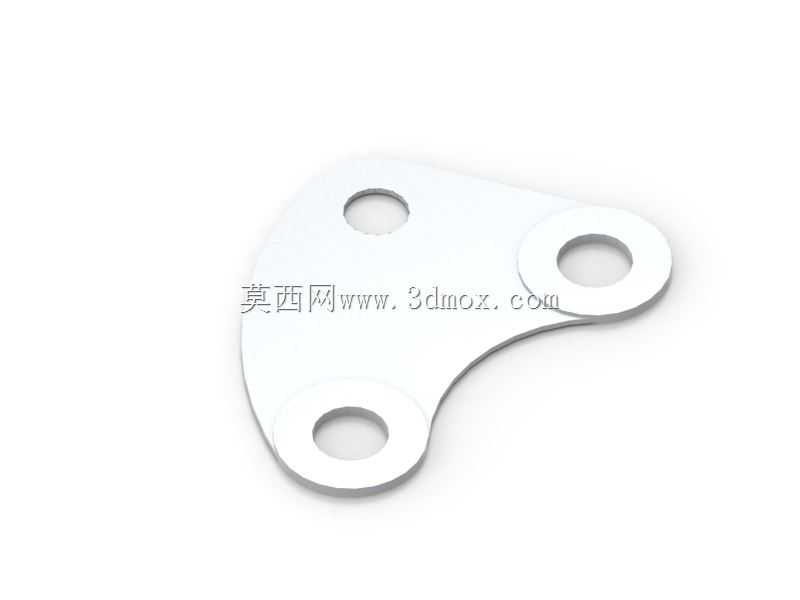

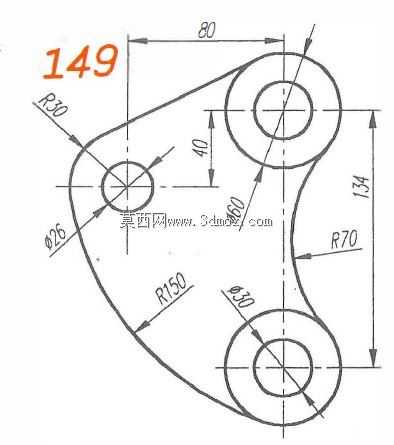

这款三孔弧形金属连接件，是工业装配领域中应用十分广泛的基础紧固配套零件，主要用于两个独立构件之间的位置衔接与载荷传递，常见于轻型机械机架拼接、汽车外围饰件固定、自动化设备辅助支架安装、五金家具结构连接等场景，能够在不额外增加复杂连接结构的前提下，实现不同构件之间的稳定对位与牢靠固定，有效降低装配环节的结构复杂度，减少冗余紧固件的使用量。从实际用途来看，该零件主要承担分散连接应力、适配非平行安装面、补偿小范围装配公差的作用，相较于平直的连接片，其弧形轮廓能够更好地贴合带有曲面过渡的安装基面，避免平直连接件在曲面安装时出现的局部翘曲、应力集中问题，在承受往复振动、小幅交变载荷的使用场景下，能够有效降低连接点位的松动概率，提升整体结构的连接可靠性。在功能特性设计上，该零件采用等厚薄板结构，整体轮廓做了顺滑的圆弧过渡处理，三个安装孔位沿弧形轮廓的受力走向均匀分布，每个孔位的位置都经过受力校核，能够保证在螺栓锁紧后，连接片的受力分布更为均匀，不会出现局部应力过载导致的零件变形问题；零件的边缘全部做了去毛刺倒角处理，既能够避免装配过程中划伤操作人员，也能消除冲压加工带来的边缘应力集中缺陷，提升零件的抗疲劳性能。从设计思路层面，这款连接件的造型完全围绕实际安装需求展开，没有多余的冗余结构：整体采用非对称的弧形轮廓，是为了适配安装空间内的避让需求，能够在有限的安装区域内，绕过相邻的其他构件，实现三个点位的同步固定，相比两孔连接片，三孔的布局能够提供更好的抗扭转性能，避免连接后两个构件之间出现相对转动；孔位的孔径按照常用的标准紧固件尺寸设计，能够适配市面上主流的对应规格螺栓、自攻螺钉，无需额外进行二次加工即可直接投入装配使用。在外形尺寸与安装边界方面，该零件整体厚度适配常规轻型连接场景的载荷需求，三个安装孔的中心距经过精准测算，既保证了足够的连接力臂，也控制了零件的整体外形尺寸，不会占用过多的安装空间；零件的外轮廓最大边界经过优化，在保证结构强度的前提下尽可能缩小外形尺寸，能够适配狭窄空间内的安装作业，安装时仅需要对准三个孔位锁紧紧固件即可完成装配，不需要复杂的对位调整，能够有效提升现场装配的作业效率。
