异形弯臂式连接固定五金件结构设计

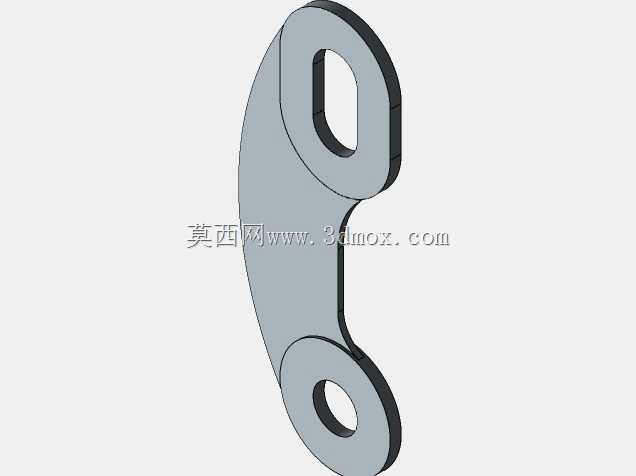

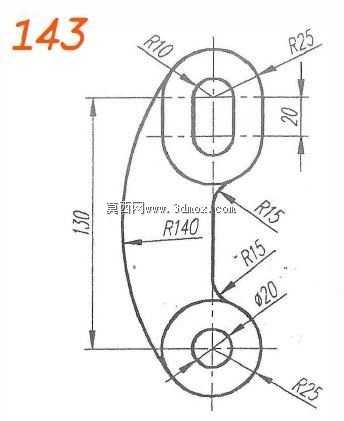

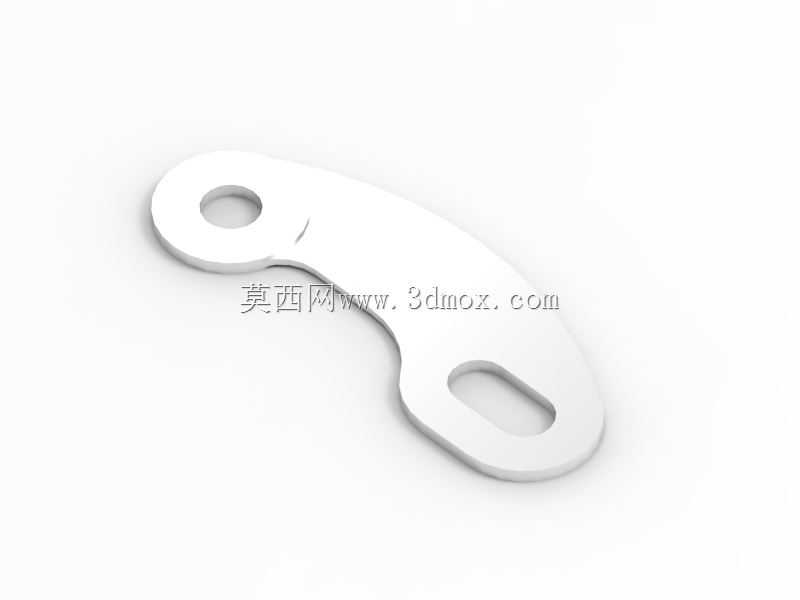

这款异形弯臂式连接固定件，是面向紧凑安装空间开发的通用五金连接构件，主要应用在小型机电设备内部组件限位连接、轻型工装夹具的工位辅助定位、民用五金制品的活动关节衔接等场景，能够在两个存在空间错位的安装点位之间，建立稳定的刚性连接关系，同时兼顾一定的位置调整余量，适配多场景下的非同轴安装需求。从实际用途来看，该构件可替代传统直片式连接片无法适配的错位安装场景，比如小型自动化设备内部传感器支架的角度固定、家用五金柜门的阻尼配件衔接、小型电动工具的内部结构补强，既可以作为静态承重的连接载体，也能在小幅度往复活动的结构中作为限位牵引件使用，适用场景覆盖了从工业轻型装配到民用五金维修的多个领域。在功能特性上，该构件整体采用一体化冲压成型的弯臂结构，一端设置圆形固定通孔，用于和基准安装位实现螺栓紧固的刚性连接，保证连接基准的位置精度；另一端设置长圆形腰型调节孔，允许对接部件在孔位延伸方向上进行一定范围的位置调整，抵消安装过程中的累计公差，降低装配对位的难度。构件的弯折弧度经过力学优化，在两个安装孔之间形成平滑的过渡曲面，既避免了直角弯折带来的应力集中问题，也能在承受纵向拉扯力时将应力均匀分散到整个臂身，不会在弯折处出现应力断裂的风险，整体厚度适配常规M4-M6规格的紧固件，能够承受日常使用场景下的拉扯、扭转载荷，满足轻型连接结构的强度要求。设计思路上，这款构件优先考虑了狭小空间内的安装适配性，整体轮廓采用流畅的弧形收边，没有突出的尖锐棱角，既避免了安装过程中划伤操作人员的风险，也能在紧凑的设备内部空间中顺利完成对位安装，不会和周边其他零部件产生干涉。臂身的宽度从圆形孔端向腰型孔端逐步收窄，在保证腰型孔周边结构强度的前提下尽可能减少材料占用，兼顾了结构强度和轻量化的需求，整体表面做平整化处理，没有多余的凸起或凹槽，既适合做表面镀锌、喷塑等防锈处理，也能在安装时和对接平面实现紧密贴合，减少连接间隙带来的松动隐患。从外形尺寸与安装边界来看，该构件整体长度适配100mm以内的错位安装间距，圆形安装孔的中心到弯折段的距离经过精准测算，能够保证安装后螺栓头不会和臂身的弯折曲面产生干涉，腰型孔的长度覆盖15mm左右的调节行程，能够满足大部分公差补偿的调整需求；构件整体厚度控制在3mm左右，安装后不会占用过多的纵向空间，适合在层叠布置的设备结构中使用，安装时仅需在两个对接点位分别布置对应规格的螺栓，即可完成快速装配，不需要额外定制特殊的安装紧固件，通用适配性较强。
